本标准规定了运输货物用Ⅳ类电梯的主参数及轿厢、井道、机房的型式与尺寸。本标准适用于安装在新建筑物内的具有一个入口的轿厢的电梯。亦可作为旧建筑物内安装新电梯的依据。 GB/T 7025.2-1997 电梯主参数及轿厢、井道、机房的型式与尺寸GB/T7025.2-1997 GB/T7025.2-1997 标准下载解压密码：www.bzxz.net

工程建设标准全文信息系统

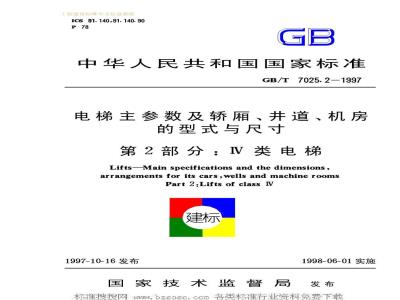

ICS91.140,91.140.90
中华人民共和国国家标
GB/T7025.2—1997
电梯主参数及轿厢、井道、机房的型式与尺寸
第2部分：V类电梯
Lifts-Main specifications and the dimensions,arrangements for its cars,wells and machine roomsPart 2:Lifts of classIV
1997-10-16发布
1998-06-01实施
国家技术监督局发布
工程建设标准全文信息系统
GB/T7025.2—1997
本标准是根据国际标准ISO4190/2：1982《乘客电梯的安装一—第2部分：IV类电梯》对GB7025-86进行修订的，在技术内容上与该国际标准等效。为适应电梯产品采用国际标准，便于国际间技术交流以及电梯产品进出口贸易的需要，本标准采用了与ISO4190一致的分类方法，即电梯的类别定义为：I类：为运送乘客而设计的电梯。Ⅱ类：主要为运送乘客，同时亦可运送货物而设计的电梯。Ⅱ类：为运送病床而设计的电梯。IV类：为运送通常有人伴随的货物而设计的电梯。V类：杂物电梯。
第I、I、亚类电梯内容已在GB/T7025.1中论述。V类电梯内容在GB/T7025.3中论述。因液压电梯已制定专门标准，本标准取消原标准内液压电梯的相关内容。在GB7025一86实施的过程中，电梯制造厂和使用部门都希望将IV类电梯的参数进行扩展，经过反复征求意见，在本次修订时，把经一致认可的额定载重量3000kg、5000kg，额定速度0.25m/s等的有关数据加进标准中。
本标准从生效之日起，同时代替GB7025一86。本标准由中华人民共和国建设部提出。本标准由全国电梯标准化技术委员会归口。本标准起草单位：中国迅达电梯有限公司、广州电梯工业公司、上海三菱电梯有限公司、沈阳电梯厂。
本标主要起草人：都小惠、蒋文翰、黄善康、乔保林、刘汉湘。W.bzsoso.coI工程建设标准全文信息系统
GB/T7025.2—1997
ISO前言
ISO（国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合会。国际标准的制定工作通常是由ISO的各技术委员会完成的。每个成员国都有权参加自已感兴趣的那个技术委员会。与ISO有联系的各国际协会、政府的和非政府的，均可参加国际标准化工作。由各技术委员会提出的国际标准草案被ISO理事会采纳作为国际标准以前，发往各成员国征求意见。
国际标准ISO4190/2已由ISO/TC178电梯、扶梯和自动人行道技术委员会制定，并于1981年3月发往各成员国征求意见。
下面的成员国已表示赞成本国际标准：奥地利
比利时
捷克斯落伐克
罗马尼亚
西班牙
匈牙利
爱尔兰
意大利
委内瑞拉
下列成员国基于某些技术原因表示了反对意见：加拿大
1982年
w.bzsoso：com工程建设标准全文信息系统
中华人民共和国国家标准
电梯主参数及轿相、井道、机房的型式与尺寸
第2部分：IV类电梯
LiftsMainspecificationsandthedimensionsarrangements forits cars,wells and machineroomsPart2:Lifts of classIV
1范围
GB/T7025.2—1997www.bzxz.net
eqvISO4190/2:1982
代替GB7025—86
本标准规定了运输货物用IV类电梯的主参数及轿厢、井道、机房的型式与尺寸。本标准适用于安装在新建筑物内的具有一个入口的轿厢的电梯。亦可作为旧建筑物内安装新电梯的依据。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB7588—1995电梯制造与安装安全规范3定义
本标准采用下列定义。
3.1IV类电梯（载货电梯）liftsofclassIV（goodslift）主要用于运输通常由人押运的货物而设计的电梯。4电梯主参数
4.1额定载重量
630,1000,1600,2000,3000,5000kg4.2额定速度
0.25,0.40,0.63,1.00m/s
5轿厢、井道、机房的型式和尺寸5.1根据电梯主参数所确定的IV类电梯轿厢、井道、机房的型式和尺寸应符合表1、图1、图2的规定。5.2本标准规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。允许偏差值为：当高度<30m的井道：0~十25mm；30m<高度<60m的井道：0~+35mm。以上偏差仅适用于对重装置使用刚性金属导轨的电梯。国家技术监督局1997-10-16批准1998-06-01实施
工程建设标准全文信息系统
如果电梯对重装置装有安全钳时，则根据需要，井道的宽度和深度尺寸允许适当增加。5.3相邻两层站间的距离应符合：层门入口高为2100mm时，不小于2550mm。层门入口高大于2100mm时，不小于门高加上450mm。5.4机房布置
5.4.1机房应设置在并道的上方。5.4.2机房的后墙应与井道相对应的墙处在一条直线上，机房的两个侧墙之一应与并道相对应的墙处在一条直线上。
5.4.3机房相对于井道的横向伸出部分，可取在并道左侧，也可取在右侧。机房相对于井道深度方向的伸出部分应在候梯厅一侧。表1IV类电梯的参数、尺寸
额定载重量，kg
宽度A，
轿门和层门
底坑深度p
顶层高度Q
面积S
深度B，
高度，
宽度B，
高度F，
宽度C，
深度D，
w≤0.63m/s
≤1.00m/s
≤0.63m/s
≤1.0m/s
宽度R2，mm
深度T2，mm
高度H，mm
1）底坑深度和顶层高度实际尺寸应符合GB7588—1995中5.7的规定。2)R和T为最小尺寸值，实际尺寸应确保机房地面面积至少等于S。1600
工程建设标准全文信息系统
活板门
顶层端站地面
底层端站地面
1图中的封闭阴影面积表示门洞和门套之间的后填部分。2虽然示意图上并未示出机房门，但应设置此门。3如需设置活板门时，应按图示位置。图1
载货电梯井道机房面图
W工程建设标准全文信息系统
1600kg
3000kg
1000kg
载货电梯井道平面图
W
