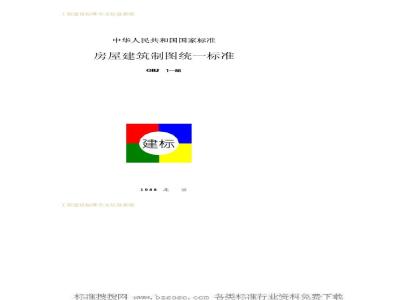

中华人民共和国国家标准
房屋建筑制图统一标准
GBJ1—86
1988北
工程建设标准全文信息系统
W工程建设标准全文信息系统
中华人民共和国国家标准
房屋建筑制图统
一标准
GBJ1—86
主编部门：中华人民共和国城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：1987年7月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布《房屋建筑制
图统一标准》的通知
计标【1986］2614号
根据原国家建委（81）建发设字第546号文的通知，由城乡建设环境保护部会同有关单位对《建筑制图标准》GBJ1—73进行修订。修订后的《建筑制图标准》共分为六本，《房屋建筑制图统标准》为其中之一，已经有关部门审查。现批准《房屋建筑制图统一标准》GBJ1一86为国家标准，自一九八七年七月一日起实行，自本标准实施之日起，原《建筑制图标准》GBJ1一73中的有关部分自行废止。
本标准由城乡建设环境保护部管理，其具体解释工作由中国建筑标准设计研究所负责。出版发行工作由我委基本建设标准定额研究所负责组织。
国家计划委员会
一九八六年十二月二十五日
工程建设标准全文信息系统
W.bzsoso.cO工程建设标准全文信息系统
修订说明
本标准是根据原国家建委《81》建发设字第546号文“关于一九八三年～一九八五年工程建设国家标准规范编制修订计划的通知”，由我部中国建筑标准设计研究所会同有关单位共同编制而成。
本标准是在原建筑制图标准（GBJ1一73）的基础上，将各专业的通用部分，进行必要的修改补充编制的，并改名为《房屋建筑制图统一标准》。原标准中的各专业部分，已分专业另行编制专业制图标准。本标准应与各专业标准配套使用。本标准在修订过程中，认真总结了我国实践经验，结合我国实际情况，积极采用了国际标准：图纸规格、图线、字体、比例、轴线编号、投影法、尺寸注法等基本与国际标准协调一致，并考虑了缩微要求，基本符合当前国内的技术水平。在广泛征求了全国有关设计、施工、科研和高等院校等单位意见的基础上，由我部会同有关部门审查定稿。
本标准共分十章和四个附录。其主要内容有：总则、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注等。在执行本标准过程中，请各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处请将意见和资料寄交中国建筑标准设计研究所，以便修订时参考。城乡建设环境保护部
1986年10月
工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
第一章总
第二章
第一节
第二节
第三节
第三章
第四章
第五章
图纸幅面规格与图纸编排顺序
图纸幅面
标题栏与会签栏
图纸编排顺序
第六章
第一节
第二节
第三节
第四节
第七章
第八章
第一节
第二节
第九章
第一节
第二节
第三节
第四节
第五节
第十章
剖切符
索引符号与详图符号
其它符
定位轴线·
常用建筑材料图例
般规定
常用建筑材料图例
样画法
图样布置
断面图与剖面图·
简化画法
尺寸标注
第一节尺寸界线、尺寸线及尺寸起止符号·第二节尺寸数字
工程建设标准全文信息系统
（17)
（34)
（36)
（42)
W.工程建设标准全文信息系统
第三节
尺寸的排列与布置·
半径、直径、球的尺寸标注
第四节
角度、弧长、弦长的标注
第五节
第六节
第七节
..(46)
薄板厚度、正方形、坡度、非圆曲线等尺寸标注（47）尺寸的简化标注
第八节
附录一
附录二
附录三
附录四
复制图纸的折叠方法
圆形、折线形平面的轴线编号方法（示例）名词解释·
本标准用词说明
附加说明
工程建设标准全文信息系统
..(49)
+****(61)
W工程建设标准全文信息系统
第一章　总　则　
第1.0.1条为了做到房屋建筑制图基本统一、清晰简明，保证图面质量，提高制图效率，符合设计、施工、存档等的要求，以适应工程建设的需要，特制订本标准。第1.0.2条本标准是房屋建筑制图的基本规定，适用于下列工程制图：
一、新建、改建、扩建工程的各阶段设计图及竣工图；三、原有建筑物、构筑物、总图等的实测图；三、通用图、标准图。
第1.0.3条房屋建筑制图，除应遵守本标准外，还应符合国家现行有关标准规范的要求及各有关专业的制图规定。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章图纸幅面规格与图纸编排顺序第一节图纸幅面
第2.1.1条图纸的幅面及图框尺寸，应符合表2.1.1的规定及图2.1.1a、b、c的格式。
幅面及图框尺寸（mm）
幅面代号
尺寸代号
841×1189
594×841
420×594
297×420
210×297
需要缩微复制的图纸，其一个边上应附有一段第2.1.2条
准确的米制尺度，四个边上均应附有对中标志。米制尺度的总长应会签栏
图框线
对中标志
装订边
对中标志
幅面线
对中标志
对中标志
标题栏
图2.1.1aA0~A3横式幅面
工程建设标准全文信息系统
工程建设标准全文信息系统
为100mm，分格应为10mm。对中标志应画在幅面线中点处，线宽应为0.35mm；伸入图框内应为5mm（图2.1.1a、b、c）。幅面线
装订边
对中标志
图框线
对中标志
会签栏
图2.1.1bA0~A3立式幅面
图纸长边加长尺寸（mm）
幅面代号
的幅面。
长边尺寸
会签栏
装订边
对中标志
图框线
标题栏
幅面线
图2.1.1.1cA4幅面
长边加长后尺寸
14721682
19322081
18922102
14721682
10511261
有特殊需要的图纸，可采用6Xl为841mm×892mm与1189mm×1261mm工程建设标准全文信息系统
W工程建设标准全文信息系统
第2.1.3条图纸的短边不得加长，长边可加长，但应符合表2.1.3的规定。（见上页）
第2.1.4条图纸以短边作垂直边称为横式，以短边作水平边称为立式。一般A0～A3图纸宜横式使用；必要时，也可立式使用。
第2.1.5条一个专业所用的图纸，不宜多于两种幅面。目录及表格所采用的A4幅面，可不在此限。第二节标题栏与会签栏
第2.2.1条图纸标题栏（简称图标）、会签栏及装订边的位置，应符合下列规定：
一、横式使用的图纸，应按图2.1.1a的形式布置；二、立式使用的图纸，宜按图2.1.1b的形式布置三、立式使用的A4图纸，应按图2.1.1c的形式布置。第2.2.2条图标长边的长度，应为180mm；短边的长度，宜采用40、30、50mm。
第2.2.3条图标应按图2.2.3的格式分区。涉外工程图标内，各项主要内容的中文下方应附有译文，设计单位名称的上方，应加“中华人民共和国”字样（图2.2.3)。设计单位名称
签学区
工程名称
图名区
图2.2.3标题栏
图号区
第2.2.4条会签栏应按图2.2.4的格式绘制，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日工程建设标准全文信息系统
工程建设标准全文信息系统
期（年，月、日)，一个会签栏不够用时，可另加一个，两个会签栏应并列；不需会签的图纸，可不设会签栏。(专业)
(姓名）
图2.2.4会签栏
(日期)下载标准就来标准下载网
第三节图纸编排顺序
第2.3.1条工程图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、采暖通风图、电气图、动力图··。以某专业为主体的工程，应突出该专业的图纸。
条各专业的图纸，应按图纸内容的主次关系，有第2.3.2条
系统地排列。
工程建设标准全文信息系统
W工程建设标准全文信息系统
第三章　图
第3.0.1条图线的宽度6，应从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。每个图样，应根据复杂程度与比例大小，先确定基本线宽b，再选用表3.0.1中适当的线宽组：线宽组
线宽比
线宽组（mm）
需要缩微的图纸，不宜采用0.18mm线宽；0.5
②在同一张图纸内，各不同线宽组中的细线，可统一采用较细的线宽组的细线。
第3.0.2条
工程建设制图，应选用表3.0.2所示的线型。线
工程6建设标准全文信息系统
一般用途
主要可见轮郭线
可见轮郭线
可见轮郭线、图例线等
W
