GB/T 38906-2020.Low impact development stormwater management and harvest-Facility classification.
1范围
GB/T 38906规定了低影响开发雨水控制利用设施的分类原则、代码结构和编码方法、设施分类代码与名称。
GB/T 38906适用于低影响开发雨水控制利用设施的分类与编码。
2术语和定义
下列术语和定义适用于本文件。
2.1
低影响开发 low impact development
强调城镇开发应减少对环境影响的冲击,其核心是基于源头控制和降低冲击负荷的理念,构建与自然相适应的排水工程,合理利用空间和采取相应措施对暴雨径流进行控制,减少城镇径流污染。
注:改写GB 50014-2006(2016年版),定义2.1.8B。
2.2
雨水控制利用 stormwater management and harvest
城镇区域削减径流总量、峰值及降低径流污染和收集回用雨水的总称。
注1:改写GB 50400-2016,定义2.1.1。
注2:包括雨水渗滞、集蓄回用、调蓄、截污净化和转输等。
3分类原则
3.1 兼顾性原则
以低影响开发雨水控制利用设施的主要功能为主,兼顾控制目标。
3.2可扩展性原则
未纳人本标准的低影响开发雨水控制利用设施,可按照编码方法自行编码。
4代码结构和编码方法
4.1代码结构
采用线分类法,将低影响开发雨水控制利用设施划分为大类、中类、小类三个层级,见图1。
4.2编码方法
采用分层编码方法,由6位阿拉伯数字代码组成。各层代码为:
一第一层为大类设施,由2位代码表示;
一第二层为中类设施,由第一层的2位代码+第二层的2位代码,共4位代码表示;
一第三层为小类设施,由第一层的2位代码+第二层的2位代码+第三层的2位代码,共6位代码表示;
一第一层至第三层,原则上每层为01~99的两位顺序代码,含“其他”的设施为上一层设施的收容项，用代码“99”表示;
一当从第二层开始不再细分时,后面代码补“00”至第三层。
本标准规定了低影响开发雨水控制利用设施的分类原则、代码结构和编码方法、设施分类代码与名称。本标准适用于低影响开发雨水控制利用设施的分类与编码。

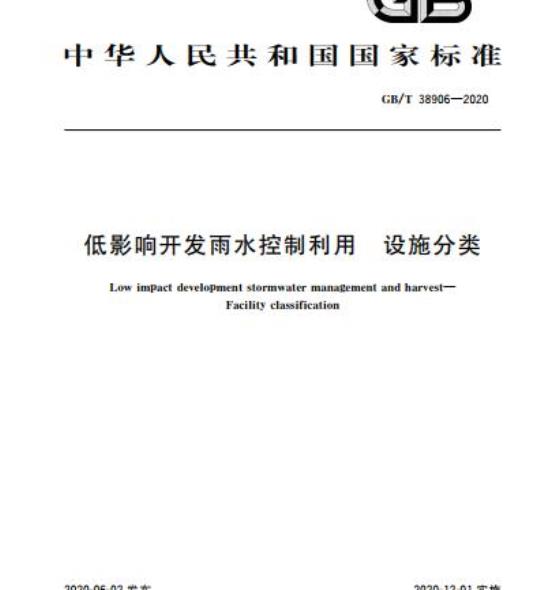

ICS35.040
中华人民共和国国家标准
GB/T38906—2020
低影响开发雨水控制利用
设施分类
Low impact development stormwater management and harvest-Facilityclassification
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
术语和定义
分类原则
代码结构和编码方法
设施分类代码与名称
低影响开发雨水控制利用设施性能附录A（资料性附录）1
参考文献··...........·....·..·..·......
.............
GB/T38906—2020
......
本标准按照GB/T1.1—2009给出的规则起草本标准由中国标准化研究院提出并归口。GB/T38906—2020
本标准起草单位：中国标准化研究院、北京建筑大学、福州乐亿生态科技股份有限公司、北京市园林古建设计研究院有限公司、清华大学建筑设计研究院有限公司、青岛市标准化研究院、仁创生态环保科技股份有限公司、深圳市芭田生态工程股份有限公司、北京城市排水集团有限责任公司。本标准主要起草人：云振宇、李俊奇、胡良兵、张伟、谭琪琦、吴美强、周建斌、朱志红、刘玖玲、许静、盛田田、陶小燕、张怡、陈梅娟、李梦婕、孟令谊、黄培钊、金晓石、郑江、张建新、游生华。m
1范围
低影响开发雨水控制利用
设施分类
GB/T38906—2020
本标准规定了低影响开发雨水控制利用设施的分类原则、代码结构和编码方法、设施分类代码与名称。
本标准适用于低影响开发雨水控制利用设施的分类与编码术语和定义
下列术语和定义适用于本文件。2.1
低影响开发
lowimpactdevelopment
强调城镇开发应减少对环境影响的冲击，其核心是基于源头控制和降低冲击负荷的理念，构建与自然相适应的排水工程，合理利用空间和采取相应措施对暴雨径流进行控制，减少城镇径流污染。注：改写GB50014—2006（2016年版），定义2.1.8B2.2
雨水控制利用
stormwatermanagementandharvest城镇区域削减径流总量、峰值及降低径流污染和收集回用雨水的总称。注1：改写GB50400—2016，定义2.1.1注2：包括雨水渗滞、集蓄回用、调蓄、截污净化和转输等。3分类原则
兼顾性原则
以低影响开发雨水控制利用设施的主要功能为主，兼顾控制目标。3.2
可扩展性原则
未纳人本标准的低影响开发雨水控制利用设施，可按照编码方法自行编码代码结构和编码方法
代码结构
采用线分类法，将低影响开发雨水控制利用设施划分为大类、中类、小类三个层级，见图1。小类代码
中类代码
大类代码
低影响开发雨水控制利用设施分类代码结构图1
GB/T38906—2020
编码方法
采用分层编码方法，由6位阿拉伯数字代码组成。各层代码为：第一层为大类设施，由2位代码表示；第二层为中类设施，由第一层的2位代码十第二层的2位代码，共4位代码表示；第三层为小类设施，由第一层的2位代码十第二层的2位代码十第三层的2位代码，共6位代码表示；
第一层至第三层，原则上每层为01～99的两位顺序代码，含“其他”的设施为上一层设施的收容项，用代码“99”表示；
当从第二层开始不再细分时，后面代码补“00”至第三层。5设施分类代码与名称
低影响开发雨水控制利用设施分类代码与名称见表1，低影响开发雨水控制利用设施性能参见录A。
表1低影响开发雨水控制利用设施分类代码与名称设施代码
010000
010100
010101
010102
010103
010104
010105
010200
010201
010202
010203
010204
010300
010400
010401
010402
010500
设施名称
渗滞类设施
透水铺装
透水砖铺装
透水水泥混凝土铺装
透水沥青混凝土铺装
构造透水铺装
嵌草透水铺装
生物滞留
生物滞留带
雨水花园
生态树池
高位花坛
下沉式绿地
绿色屋顶
简单式绿色屋顶
花园式绿色屋顶
渗透塘
适用性说明
适用于广场、停车场及各级市政道路和建筑小区内道路、公园绿地适用于广场、停车场、人行道以及非机动车道路适用于广场、停车场、人行道以及非机动车道路，也可用于机动车道适用于广场、停车场、人行道以及非机动车道路，也可用于机动车道适用于广场、停车场、人行道以及非机动车道路，建筑小区内道路，公园绿地
适用于广场、停车场，建筑小区内道路和公园绿地适用于建筑小区内建筑、道路及停车场的周边绿地，公园绿地以及城镇道路绿化带等城镇绿地内
适用于建筑小区内建筑、道路及停车场的周边绿地，以及城镇道路绿化带等城镇绿地内
适用于建筑小区内建筑、道路及停车场的周边绿地，公园绿地以及城镇道路绿化带等城镇绿地内
适用于行道树树池，也可用于建筑小区、公园绿地和广场内树池适用于建筑周边花坛，并与建筑雨落管联合使用适用于城市建筑小区、公园绿地、道路广场内绿地适用于符合屋顶荷载、防水等条件的平屋顶建筑和坡度≤15°的坡屋顶建筑适用于屋顶结构荷载低且不上人的建筑屋顶适用于屋顶结构荷载高且作为休憩场所的建筑屋顶适用于汇水面积较大且具有一定空间及下渗条件较好的区域设施代码
010600
019900
020000
020100
020200
029900
030000
030100
030200
030300
030400
030500
039900
040000
040100
040200
040300
040301
040302
040303
040304
040305
040306
040400
040500
040501
040502
049900
050000
设施名称
集蓄利用类设施
蓄水池
雨水罐
调蓄类设施
调节塘（干塘）
调节池
合流制溢流调蓄池
多功能调著
截污净化类设施
人工土壤渗滤
植被缓冲带
生态驳岸
自然土坡驳岸
木桩驳岸
石笼驳岸
连锁植草砖驳岸
块石驳岸
生态砌块驳岸
雨水湿地
沉砂池
旋流沉砂池
平流沉砂池
转输类设施
表1（续）
适用性说明
GB/T38906—2020
适用于公园绿地，建筑小区内建筑、道路及停车场的周边绿地内适用于有雨水回用需求的建筑小区、公园绿地、道路广场等适用于单体建筑屋面雨水的收集利用，也可用于城市高架道路雨水径流收集回用
适用于建筑小区、城市绿地等具有一定空间条件的区域适用于建筑小区、城市绿地等具有一定空间条件，且非雨季有水面要求的区域
适用于建筑小区、城市绿地、广场等具有地下空间条件的场地适用于具有合流制溢流控制需求，且具有较好地下空间条件的地区，通常与城市合流制管渠系统联合应用适用于具有雨水径流调节需求，且具有较好土地空间条件，可在非雨季提供休憩、运动等功能的地区
适用于具有一定场地条件的建筑小区或城市绿地等适用于城市道路等不透水面周边或城市水系滨水绿化带适用于河、湖等城市水系
适用于流速较低、边坡较小，且无较高防洪要求的河道或湖滨驳岸适用于流速较低、无较高防洪要求，且有景观设计需求的驳岸适用于无较高防洪要求且有景观设计需求的驳岸适用于流速较低、无较高防洪要求，且有景观设计需求的驳岸适用于流速较高的驳岸
适用于流速较高且有景观设计需求的驳岸适用于具有一定空间条件的建筑小区、城市道路、城市绿地、滨水带等适用于雨水合砂量较大且需满足去除要求的地区适用于空间条件有限、上游来水流速较高的排水管渠系统适用于具有较好空间条件的地区3
GB/T38906—2020
设施代码
050100
050101
050102
050103
050200
050300
059900
990000
植草沟
设施名称
转输型干式植草沟
渗透型干式植草沟
湿式植草沟
渗管/渠
管渠及附属构筑物
其他技术设施
表1（续）
适用性说明
适用于建筑小区内道路，广场、停车场等不透水面的周边，城市道路及城市绿地等区域；可以与雨水管渠联合应用，场地竖向允许且不影响安全的情况下也可代替雨水管渠
适用于径流输送为主要需求的区域适用于土壤渗透性较好，具有径流输送和径流总量控制双重需求的区域适用于具有径流输送和径流污染控制双重需求的区域适用于建筑小区及公共绿地内转输流量较小的区域适用于雨水径流输送需求的各类场地附录A
（资料性附录）
低影响开发雨水控制利用设施性能低影响开发雨水控制利用设施性能见表A.1。表A.1
低影响开发雨水控制利用设施性能表功能
设施代码
010101
010102
010103
010104
010105
010201
010202
010203
010204
010300
010401
010402
010500
010600
单项设施
透水砖铺装免费标准下载网bzxz
透水水泥混
凝土铺装
透水沥青混
凝土铺装
构造透水
嵌草透水
生物滞留带
雨水花园
生态树池
高位花坛
下沉式绿地
简单式绿色
花园式绿色
渗透塘
控制目标
经济性
景观效果
GB/T38906—2020
局限性
易堵塞，寒冷地区有被冻融破坏的风险
透水性能受当地原状土渗透性
能限制
在高荷载时易损坏，嵌草需长期维护
地下水位与岩石层较高、土壤渗透性能差、地形较陡的地区，应采取必要的换土、防渗、设置阶梯等措施避免次生灾害的发生，将增加建设费用
大面积应用时，易受地形等条件的影响
对屋顶荷载、防水、坡度、空间条件等有严格要求
对屋顶荷载、防水、坡度、空间条件等有严格要求
对场地条件要求较严格，对后期维护管理要求较高
水质和水量控制作用有限，净化能力低，水质要求高，不能合过多的悬浮固体，需要考虑预处理5
GB/T38906—2020
设施代码
020100
020200
030100
030200
030300
030400
030500
040100
040200
040301
040302
040303
040304
040305
040306
040400
040501
040502
单项设施
蓄水池
雨水耀
调节塘（干
调节池
合流制溢流
调蓄池
多功能调蕾
人工土境
植被缓冲带
自然土坡
木桩驳岸
石笼驳岸
连锁植草砖
块石驳岸
生态砌块
雨水湿地
旋流沉沙池
平流沉砂池
表A.1（续）
控制目标
经济性
景观效果
局限性
建设和运行维护要求高
储存容积较小，雨水净化能力
功能较为单一
对场地条件要求较严格，建设和运行维护要求高
功能单一，建设及维护要求较高对地下空间要求、运行维护要
场地空间要求高
建设和运行维护要求高
对场地空间大小、坡度等条件要求较高，且径流控制效果有限
水体流速、驳岸边坡等有要求
水体流速、驳岸边坡等有要求
运行维护要求高
建设和运行维护要求高
景观效果略差
建设和运行维护要求高
场地空间要求高
上游来水有流速要求
场地空间要求高
