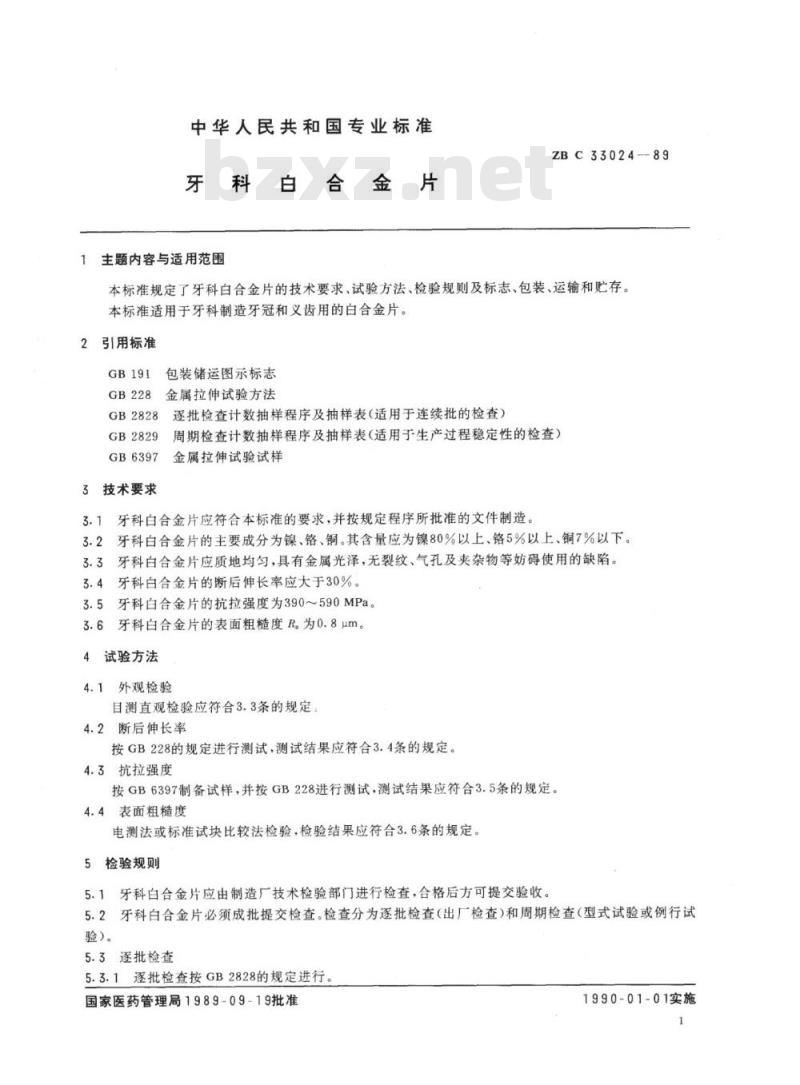

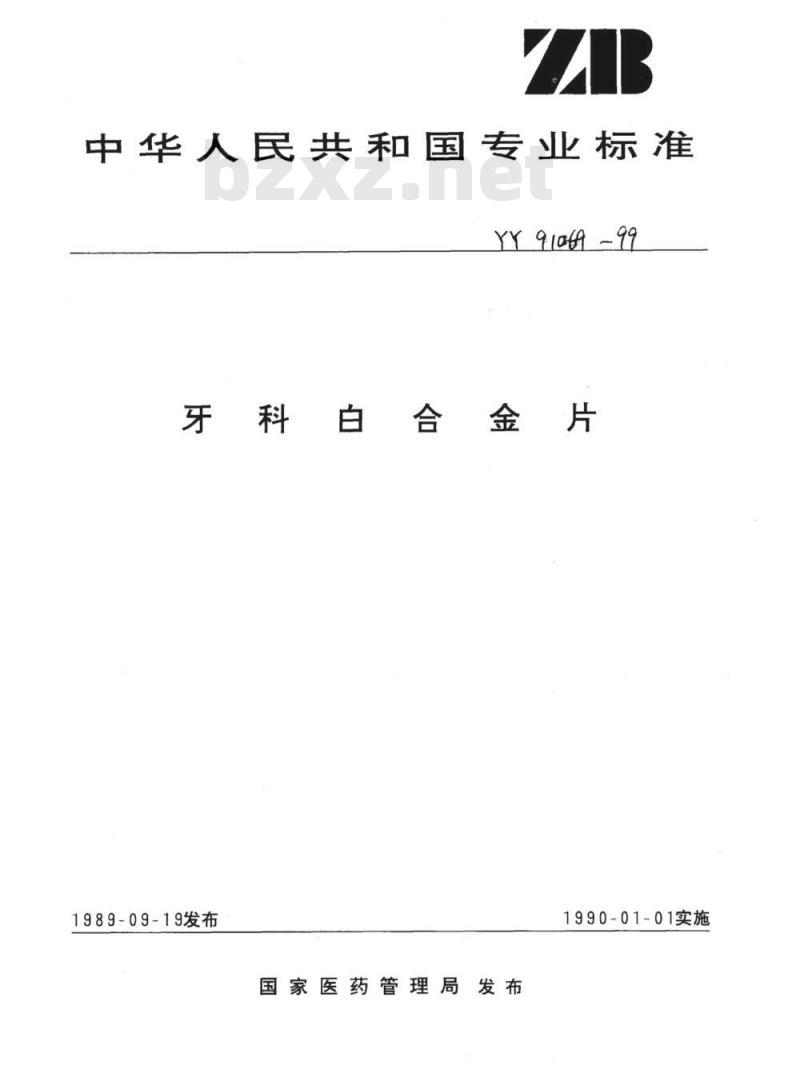

YY 91069-1999.
1主题内容与适用范围
YY 91069规定了牙科白合金片的技术要求、试验方法、检验规则及标志、包装、运输和贮存。
YY 91069适用于牙科制造牙冠和义齿用的白合金片。
2引用标准
GB 191包装储运图示标志
GB 228金属拉伸试验方法
GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB 2829周 期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
GB6397金属拉伸试验试样
3技术要求
3.1牙科白合金片应符合本标准的要求,并按规定程序所批准的文件制造。
3.2 牙科白合金片的主要成分为镍、铬、铜。其含量应为镍80%以上、铬5%以上、铜7%以下。
3.3牙科白合金片应质地均匀,具有金属光泽,无裂纹、气孔及夹杂物等妨碍使用的缺陷。
3.4牙科白合金 片的断后伸长率应大于30%。
3.5牙科白合金片的抗拉强度为390~590MPa.
3.6 牙科白合金片的表面粗糙度R为0.8 um。
4试验方法
4.1 外观检验
目测直观检验应符合3.3条的规定。
4.2断后伸长率
按GB 228的规定进行测试,测试结果应符合3.4条的规定。
4.3 抗拉强度
按GB6397制备试样,并按GB228进行测试,测试结果应符合3.5条的规定。
4.4 表面粗糙度
电测法或标准试块比较法检验,检验结果应符合3.6条的规定。
5检验规则
5.1牙科白合金 片应由制造厂技术检验部门进行检查,合格后方可提交验收。

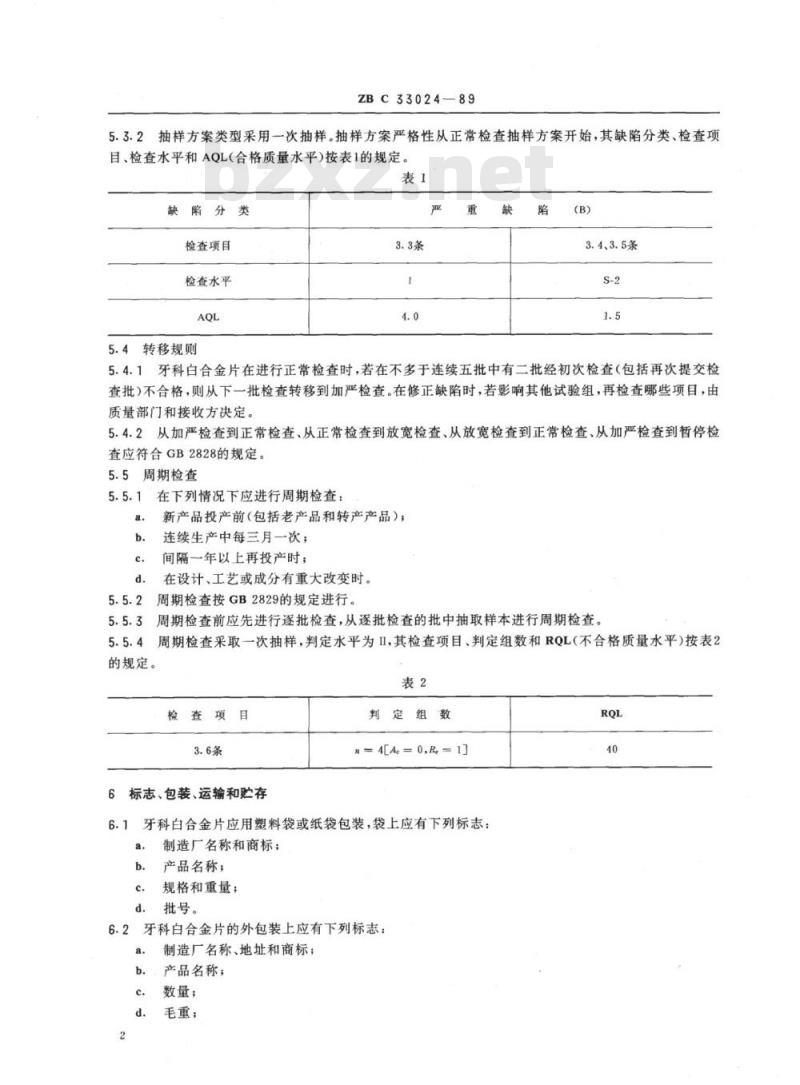

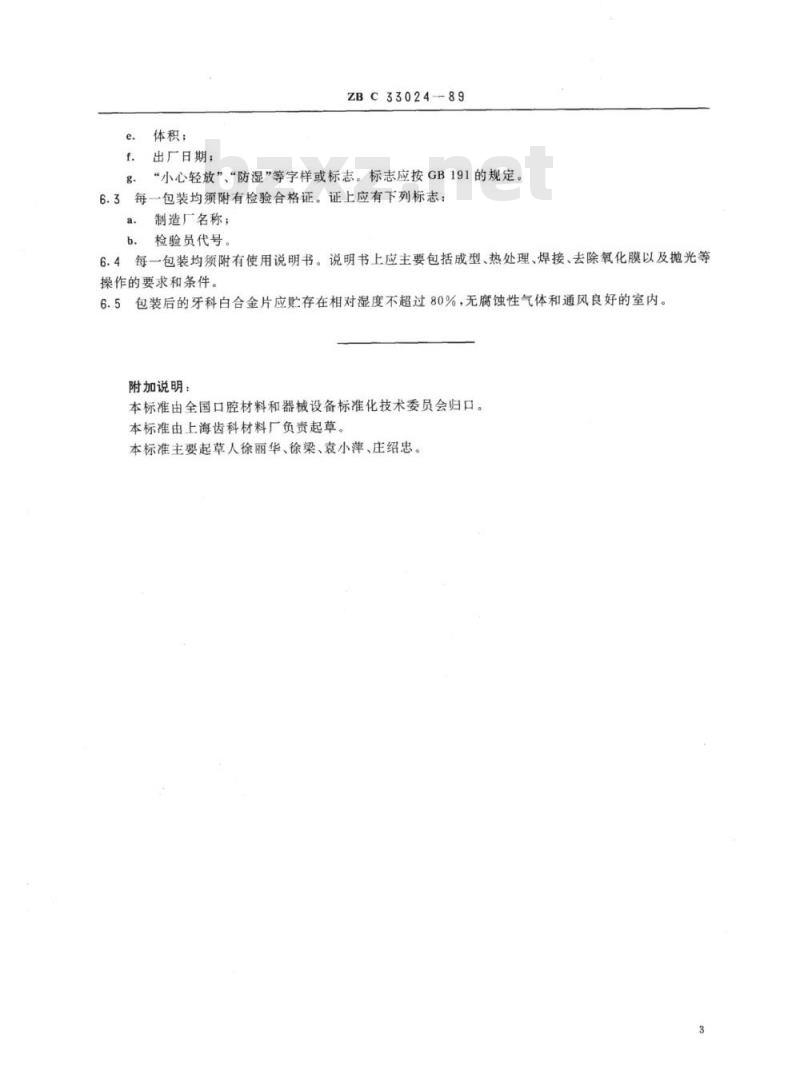

5.2牙科白合金片必须成批提交检查。检查分为逐批检查(出厂检查)和周期检查(型式试验或例行试
