YY/T 0915-2015
基本信息
标准号： YY/T 0915-2015
中文名称：ISO 27020:2010 牙科学正畸用托槽和颊面管
标准类别：医药行业标准(YY)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3904233
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YY/T 0915-2015/ISO 27020:2010.Dentistry-Brackets and tubes for use in orthodontics.
YY/T 0915适用于正畸固定矫治器中的托槽和颊面管。本标准规定了比较正畸用托槽和颊面管功能性尺寸的方法和测量试验方法的细则,并对产品的包装和标签信息进行了规定。
YY/T 0915不包含对可能的生物学危害的定性和定量的要求,但推荐在评价可能的生物学危害时,参考ISO 10993-1和ISO 7405.
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 1942(所有部分)口 腔词汇(Dentistry- -Vocabulary)
3术语和定义
ISO 1942界定的以及下列术语和定义适用于本文件。
3.1
转矩角angle of torque沿槽沟(孔)的近远中长轴方向观察,转矩角是以槽沟(孔)颁龈向中垂线与牙侧基底面交点为切点，牙侧基底面在此点切线的垂线与槽沟(孔)颌龈向中垂线的夹角。
注:如果这个角朝向领(靓)向,它就是正(负)的。见图1.
3.2
轴倾角angulatton沿唇颊向观察,由垂直于槽沟(孔)近远中长轴的垂线和托槽/颊面管的领齦向中心轴相交形成的夹角。
注:当颌龈向中心轴与磊直于槽沟(孔)近远中方向的垂线相交的齦向端朝向远(近)中时,该角度是正(负)的。见图2.
3.3
牙弓丝archwire近似牙弓形状的正畸丝。
3.4
辅弓槽(孔) auxiliary slot为插入附件而在托槽或颊面管上另外开出的槽沟(孔)。
YY/T 0915适用于正畸固定矫治器中的托槽和颊面管。本标准规定了比较正畸用托槽和颊面管功能性尺寸的方法和测量试验方法的细则,并对产品的包装和标签信息进行了规定。
YY/T 0915不包含对可能的生物学危害的定性和定量的要求,但推荐在评价可能的生物学危害时,参考ISO 10993-1和ISO 7405.
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 1942(所有部分)口 腔词汇(Dentistry- -Vocabulary)
3术语和定义
ISO 1942界定的以及下列术语和定义适用于本文件。
3.1
转矩角angle of torque沿槽沟(孔)的近远中长轴方向观察,转矩角是以槽沟(孔)颁龈向中垂线与牙侧基底面交点为切点，牙侧基底面在此点切线的垂线与槽沟(孔)颌龈向中垂线的夹角。
注:如果这个角朝向领(靓)向,它就是正(负)的。见图1.
3.2
轴倾角angulatton沿唇颊向观察,由垂直于槽沟(孔)近远中长轴的垂线和托槽/颊面管的领齦向中心轴相交形成的夹角。
注:当颌龈向中心轴与磊直于槽沟(孔)近远中方向的垂线相交的齦向端朝向远(近)中时,该角度是正(负)的。见图2.
3.3
牙弓丝archwire近似牙弓形状的正畸丝。
3.4
辅弓槽(孔) auxiliary slot为插入附件而在托槽或颊面管上另外开出的槽沟(孔)。

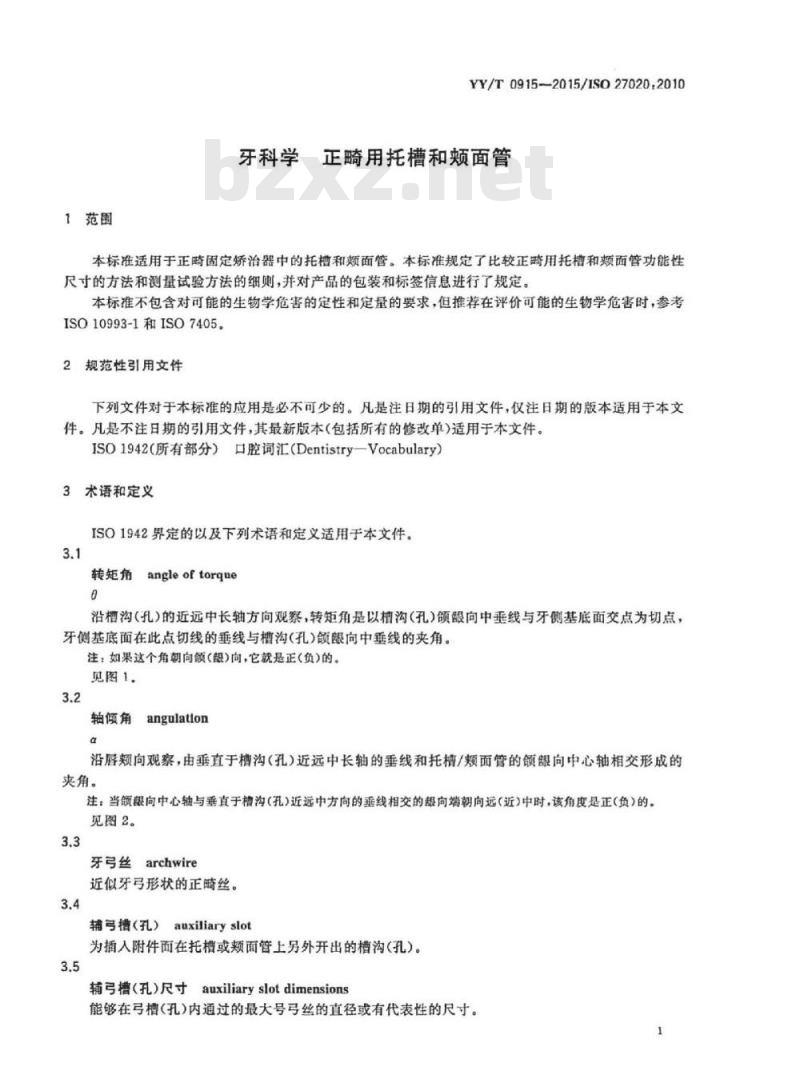

标准图片预览
标准内容
ICS11.060.10
中华人民共和国医药行业标准
YY/T0915—2015/ISO27020:2010牙科学
正畸用托槽和颊面管
DentistryBrackets and tubes for use in orthodontics（ISO27020:2010.IDT）
2015-03-02发布
国家食品药品监督管理总局
2016-01-01实施
本标准按照GB/T1.1—2009给出的规则起草，YY/T0915-2015/ISO27020.2010
本标准使用翻译法等同采用ISO27020：2010%牙科学正畸用托槽和颊面管》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：—-GB/T9937（所有部分）口腔词汇[ISO1942（所有部分）请注意本标准的某些内容可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准由国家食品药品监督管理总局提出。本标准由全国口腔材料和器械设备标准化技术委员会（SAC/TC99）归口。本标准起草单位：国家食品药品监督管理局北大医疗器械质量监督检验中心，明尼苏达矿业制造（上海)国际贸易有限公司，杭州新亚齿科材料有限公司。本标准主要起草人：郑刚、白伟、韩洁、张正朴、陈贤明、林全红、孙志辉。YY/T0915-—2015/IS0270202010引
由于临床医生使用现有制造商所提供的信息对正畸托槽和颊面管进行比较时经常遇到困难，因此制定本标准。
1范围
牙科学
YY/T0915-2015/IS027020.2010
正畸用托槽和颊面管
本标准适用于正畸固定矫治器中的托槽和颊面管。本标准规定了比较正畸用托槽和颊面管功能性尺寸的方法和测量试验方法的细则，并对产品的包装和标签信息进行了规定。本标准不包含对可能的生物学危害的定性和定量的要求，但推荐在评价可能的生物学危害时，参考ISO10993-1和ISO7405
规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO1942（所有部分）口腔词汇（Dentistry—Vocabulary）术语和定义
ISO1942界定的以及下列术语和定义适用于本文件。3.1
转矩角
angleoftorque
沿槽沟（孔）的近远中长轴方向观察，转矩角是以槽沟（孔）颌龈向中垂线与牙侧基底面交点为切点，牙侧基底面在此点切线的垂线与槽沟(孔)颌龈向中垂线的夹角。注：如果这个角朝向颌（龈)向，它就是正（负)的。见图1.
轴倾角
angulatlon
沿唇颊向观察，由垂直于槽沟（孔）近远中长轴的垂线和托精/颊面管的颌龈向中心轴相交形成的夹角。
注：当颌龈向中心轴与垂直于槽沟(孔）近远中方向的垂线相交的龈向端朝向远（近)中时，该角度是正(负）的。见图2。
牙弓丝
archwire
近似牙弓形状的正畸丝。
辅弓槽（孔）auxiliaryslot
为插人附件面在托槽或颊面管上另外开出的槽沟（孔）。3.5
辅弓槽（孔）尺寸
auxiliary slotdimensions
能够在弓槽（孔）内通过的最大号弓丝的直径或有代表性的尺寸。1
YY/T0915—2015/IS027020.20103.6
带环band
固定于牙冠外周的环形结构部件，在其上能连接托槽和颊面管等。3.7
托槽或颊面管与牙釉质或者带环相连的部分。3.8
描述符
Fdescriptor
以千分之一英寸表示槽沟（孔）名义宽度的无单位的编码，与正畸学科已形成的惯例一致（如：18或22）。3.9
brackettube
托槽颊面管
附带有带环或基底板，用于放置牙弓丝的结构性单元。3.10厚度in-out
托槽厚度
bracket in-ont
沿槽沟近远中长轴方向观察，在垂直于槽沟近远中长轴方向，且在颌龈向平分槽沟的平面上，从槽沟底面中心处到牙侧基底面间的距离。见图3a)。
颊面管厚度
tubein-out
沿龈向观察，在颌龈向平分颊面管的平面上，位于颊面管的近中端处，从槽沟（孔）底面到牙侧基底面间的距离。
对带有斜面的颊面管，厚度是沿龈向观察时，在槽沟中心平面上，位于颊面管近中端处，能够穿过整个颊面管的最大直径弓丝所接触的槽沟底面与牙侧基底面之间的距离。见图3b）。
补偿角
rotationaloffset
沿颌向观察，在颊面管近中、远中端面的延长线与牙侧基底面相交点之间连线，其与平行于管孔底面的直线构成的夹角。
注：管孔底面远中(近中)嫦距离牙面最远时，被定义为远中(近中)补偿角。见图4。
槽沟（孔）
沿托槽或颊面管上近远中方向的开槽（孔），主要用于放置弓丝。3.13
槽沟（孔）深度
slotdepth
沿槽沟（孔）近远中长轴方向观察，矩形投影的唇/颊面与槽沟（孔）较短边相切时，矩形的最小颊舌向尺寸。
见图5。
槽沟（孔）宽度
slot height
YY/T0915-—2015/IS027020.2010沿槽沟（孔)近远中长轴方向观察，充满槽沟（孔)的矩形的最大颌龈向尺寸。见图5。
槽沟（孔）长度
slotlength
槽沟（孔)近中端与远中端之间的最小距离。4要求
4.1有害元素
本标准规定、铍、铅、镍为有害元索，制造商应注明上述元素的以百分比表示的质量分数。4.2尺寸测量
4.2.1记录下述项目的尺寸，精确至0.01mm。根据第5章进行测量后，产品的下述测量项目的尺寸应与制造商标示的范围相符：
a）厚度；
b）槽沟（孔）深度d；
e）槽沟（孔）宽度h；
d）槽沟(孔)长度l,；
e）每个辅弓槽（孔)的尺寸。
4.2.2记录下述角度的值，精确至1°根据第5章进行测量后，各角度值应与制造商标示的范围相符：a）转矩角Q；
b）轴倾角a;
补偿角8。
试验方法
5.1抽样
每项试验须从同一产品的同一批次样品中抽取6个样品。依据4.2的规定，测量每个试样的尺寸。5.2尺寸
5.2.1器具
使用精度为0.005mm或0.5°的卡尺、千分尺、光学测量仪或其他仪器进行测量。5.2.2测盈步骤
5.2.2.1转矩角（见图1）
5.2.2.1.1沿唇/颊面侧观察，完成下列步骤：a）沿槽沟（孔）的近远中长轴做一条线（X轴）。3
YY/T0915—2015/ISO27020.2010b）过槽沟（孔）的中心，垂直于X轴做平面1（图1A一A）用符号表示5.2.2.1.2观察平面1，在平面1上，完成下列步骤：a）沿领龈向做直线2，平分槽沟（孔）。b）在牙侧基底面与线2的交叉点（图1中的点3）处，做直线4与牙侧基底面相切。c）通过点3垂直于直线4（用符号月表示）做直线5。d）测量直线5和直线2构成的转矩角0。建议试验方法：沿着托槽或颊面管上槽沟（孔）（X轴）的近远中长轴观察，将一个曲面半径模板置于托槽或颊面管的平面1处，抵着基底的牙齿面，构成牙侧基底面。然后按照上述定义做线2、4、5。国
a）表面预置转矩角
b）基底顶置转矩角
说明：
槽沟（孔）上的近远中长轴（X轴）：槽沟(孔)中心处垂直于X轴的平面（平面1)；一领想向平分想沟（孔）的直线：3——直线2与牙侧基底面的交点；4过点3并且与牙侧基底面相切的直线；5—通过点3并且垂直于直线4的直线；0—转矩角。
图1托槽或颊面管的转矩角
5.2.2.2轴倾角（见图2）
沿唇/颊面观察，完成下列步骤：a）沿槽沟（孔）的近远中长轴（X轴）做一条直线。YY/T0915—2015/ISO27020.2010b）在槽沟（孔）的中心处垂直于X轴（用符号LA表示），做直线1（见图2A一A）。c）沿着领龈向中心轴做直线2。d）测量直线1和直线2构成的轴倾角a。A
说明：
X—槽沟（孔）的近远中长轴（X轴）；一槽沟（孔）中心处垂直于X轴的直线；1
沿颌龈向中心轴的直线；
一轴倾角。
图2托槽或频面管的轴倾角
8厚度（见图3）
5.2.2.3.1
托槽厚度[见图3a)]
沿唇/颊面观察，完成下列步骤：a）沿槽沟的近远中长轴做直线（X轴）。b）过托檀槽沟的中心，垂直于X轴（用符号4表示），做平面1[A一A见图3b）]。e）
在平面1上，做平面2，沿颌龈向平分槽沟。d）在平面1，测量从槽沟底面到牙侧基底面与平面2的交点的距离，作为厚度l。5.2.2.3.2颊面管的厚度[见图3b)]从龈向观察，完成下列步骤：
在颌龈向，做平面2，平分颊面管的槽沟（孔）。a)
沿平面2观察，沿颊面管槽沟（孔）的近中端做平面3。沿平面2和平面3的交线，测量槽沟（孔）底面到牙侧基底面的距离，作为厚度11。c)
YY/T0915--2015/ISO27020:2010A
托槽的厚度
说明：
模沟（孔）的近远中长轴（X轴）：A
过托槽槽沟（孔）中心垂直于X轴的平面（平面1）：颌龈向平分颊面管的平面（平面2)；垂直于能充分塞满颊面管近中端的牙弓丝的平面（平面3）；厚度。
图3厚度
5.2.2.4补偿角（见图4）
从颌面观察，完成下列步骤：
在平行于充满槽沟（孔）的弓丝直线部分的方向上，做直线1。a)
沿着近中、远中端面，朝向基底，做直线2、3。b)
连接直线2、3与牙侧基底面的交点，做直线4。测量线1和线4构成的角8，作为补偿角。d
说明，
平行于管内底面的直线：
2,3—
一分别沿颊面管近中、远中端面所做的直线：一连接直线2、3与颊面管牙侧基底面的交点的直线；一补偿角。
图4补偿角www.bzxz.net
一额面观
b)颊面管的厚度
5.2.2.5槽沟（孔）深度（见图5）沿唇/颊面观察，完成下列步骤：a）沿槽沟（孔）的近远中长轴（X轴）做直线。YY/T09152015/IS027020.2010
b）过托槽槽沟（孔）的中心，垂直于X轴（用符号A表示）做平面1（见图5A一A）。c）在平面1上，做直线2与待测槽沟（孔>的较短边和唇/颊面的矩形边相切。d）测量槽沟（孔）深度以尺寸d表示。5.2.2.6槽沟（孔）宽度（见图5）沿唇/颊面观察，完成下列步骤：a）沿槽沟（孔）的近远中长轴（X轴）做直线。b）过托槽槽沟（孔）的中心，垂直于X轴（用符号IA表示），做平面1（见图5A一A）。c）在平面1上，测量最大的领龈向尺寸h。EA
说明：
情沟（孔）的近远中长轴：
一过托槽沟（孔）中心垂直于X轴的平面：2—矩形的唇/颊面投影与待测槽沟（孔）的较短边相切：植商：
d——植深。
图5槽沟（孔）的高度和深度
5.2.3结果处理
每个试样的测试结果应在制造商规定的范围之内，以保证材料符合要求。6
为用户提供的包装及标签信息
6.1一般要求
制造商篇保证下述内容可以在目录，包装内插页，标签或其他方式中获得：a）材料化学组成，包括所有含量大于0.1%（质量分数）的元素以及在4.1中定义的所有有害元素7
YY/T0915—2015/ISO27020:2010的质量分数
b）由4.2规定的每一尺寸的范围；注：另外的信息由制造商自行提供或根据立法部门的要求提供。6.2包装
根据可接受的商业模式，在运输和储存过程中应有合适的容器，防止污染6.3标签
每一包装的标签至少包含下述信息：制造商或经销商或两者的名称和地址：a)
托槽或频面管的名称或商品名；b）
托槽或颊面管的描述符；
批号：
每一包装内托槽或颊面管的数量；产品含有有害元素的警告信息（若适用该信息应包括相应的符号信息）；预期用途。
[1]YY/T0268-2008
牙科学
参考文献
YY/T09152015/ISO27020.2010
第1单元：评价与试验
口腔医疗器械生物学评价
(YY/T0268—2008,ISO/FDIS7405:2008.NEQ)[2] YY0625-—2008
3牙科学正畸产品，正畸丝（ISO/CD15841，2004，MOD）[3]GB/T16886.1
第1部分：风险管理过程中的评价与试验医疗器械生物学评价
(GB/T16886.1—2011ISO10993-1.2009,IDT）9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
