YY/T 0173. 11-1994
基本信息
标准号： YY/T 0173. 11-1994
中文名称：手术器械球面圆柱头鳃轴螺钉
标准类别：医药行业标准(YY)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：54625
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YY/T 0173. 11-1994.
1主题内容与适用范围
YY/T 0173. 11规定了手术器械球面圆柱头鳃轴螺钉的型式和基本尺寸及技术要求。
YY/T 0173. 11适用于手术器械球面圆柱头鳃轴螺钉(以下简称螺钉),该螺钉供镶鳃式手术器械紧固鰓部用。
2引用标准
GB 90紧固件验收规则、包装与标记
GB196普通螺纹基本尺 寸(直径1~600 m)
GB 197普通螺纹 公差与配合(直径 1~355 mm) ;
GB 1220不锈钢棒
3型式和基本尺寸
螺钉的型式和基本尺寸应符合下列图样及表1.表2.表3中的规定。
4.2螺纹按GB 196中的规定:螺纹公差按GB 197中6级精度的规定。
4.3螺纹应经热处理,其硬度应不低于40 HRC.
4.4螺纹表面不允许有裂缝、碰伤和毛刺等缺陷。
4.5验收规则、 包装、标志应符合GB 90中的规定。
附加说明:
YY/T 0173. 11由全国外科器械标准化技术委员会提出。
YY/T 0173. 11由全国外科器械标准化技术委员会归口。
YY/T 0173. 11由上海手术器械厂负责起草。
YY/T 0173. 11主要起草人周培瑜。
1主题内容与适用范围
YY/T 0173. 11规定了手术器械球面圆柱头鳃轴螺钉的型式和基本尺寸及技术要求。
YY/T 0173. 11适用于手术器械球面圆柱头鳃轴螺钉(以下简称螺钉),该螺钉供镶鳃式手术器械紧固鰓部用。
2引用标准
GB 90紧固件验收规则、包装与标记
GB196普通螺纹基本尺 寸(直径1~600 m)
GB 197普通螺纹 公差与配合(直径 1~355 mm) ;
GB 1220不锈钢棒
3型式和基本尺寸
螺钉的型式和基本尺寸应符合下列图样及表1.表2.表3中的规定。
4.2螺纹按GB 196中的规定:螺纹公差按GB 197中6级精度的规定。
4.3螺纹应经热处理,其硬度应不低于40 HRC.
4.4螺纹表面不允许有裂缝、碰伤和毛刺等缺陷。
4.5验收规则、 包装、标志应符合GB 90中的规定。
附加说明:
YY/T 0173. 11由全国外科器械标准化技术委员会提出。
YY/T 0173. 11由全国外科器械标准化技术委员会归口。
YY/T 0173. 11由上海手术器械厂负责起草。
YY/T 0173. 11主要起草人周培瑜。
标准图片预览
标准内容

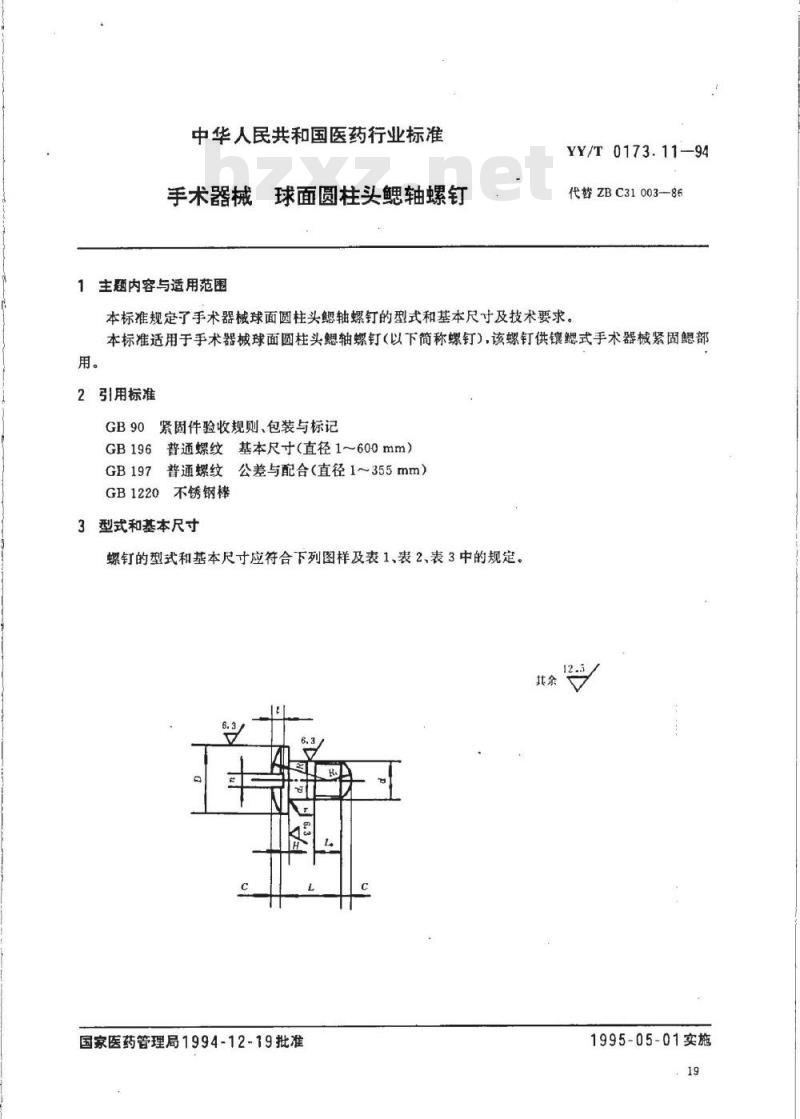

中华人民共和国医药行业标准
手术器械球面圆柱头鳃轴螺钉
主题内容与适用范围
YY/T 0173.11--94
代替ZBC31003-86
本标准规定了手术器械球面圆柱头鳃轴螺钉的型式和基本尺寸及技术要求，本标准适用于手术器械球面圆柱头鳃轴螺钉（以下简称螺钉），该螺钉供镶鳃式手术器械紧固鳃部用。
2引用标准
紧固件验收规则、包装与标记
GB196普通螺纹基本尺寸（直径1~600mm）普通螺纹公差与配合（直径1～355mm）GB197
GB1220不锈钢棒
3型式和基本尺寸

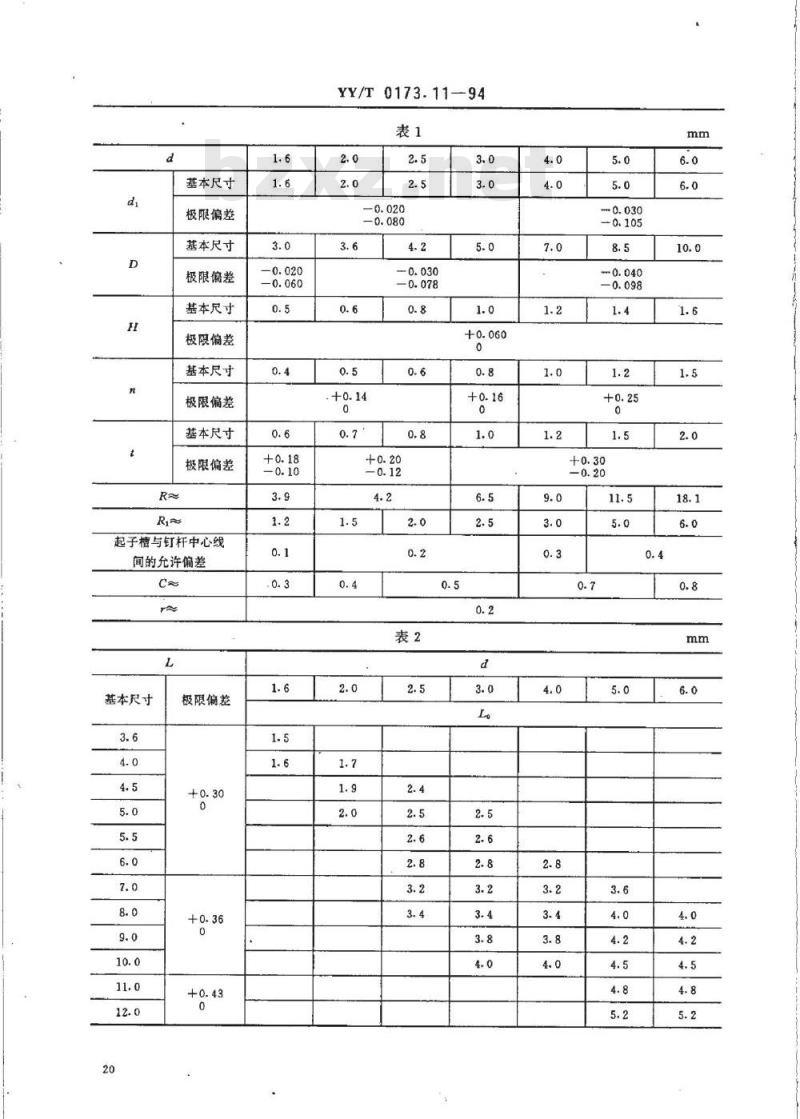

螺钉的型式和基本尺寸应符合下列图样及表1、表2、表3中的规定、其余
国家医药管理局1994-12-19批准1995-05-01实施
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
起子槽与钉杆中心线
间的允许偏差
基本尺寸
极限偏差
YY/T0173.11-94bzxZ.net

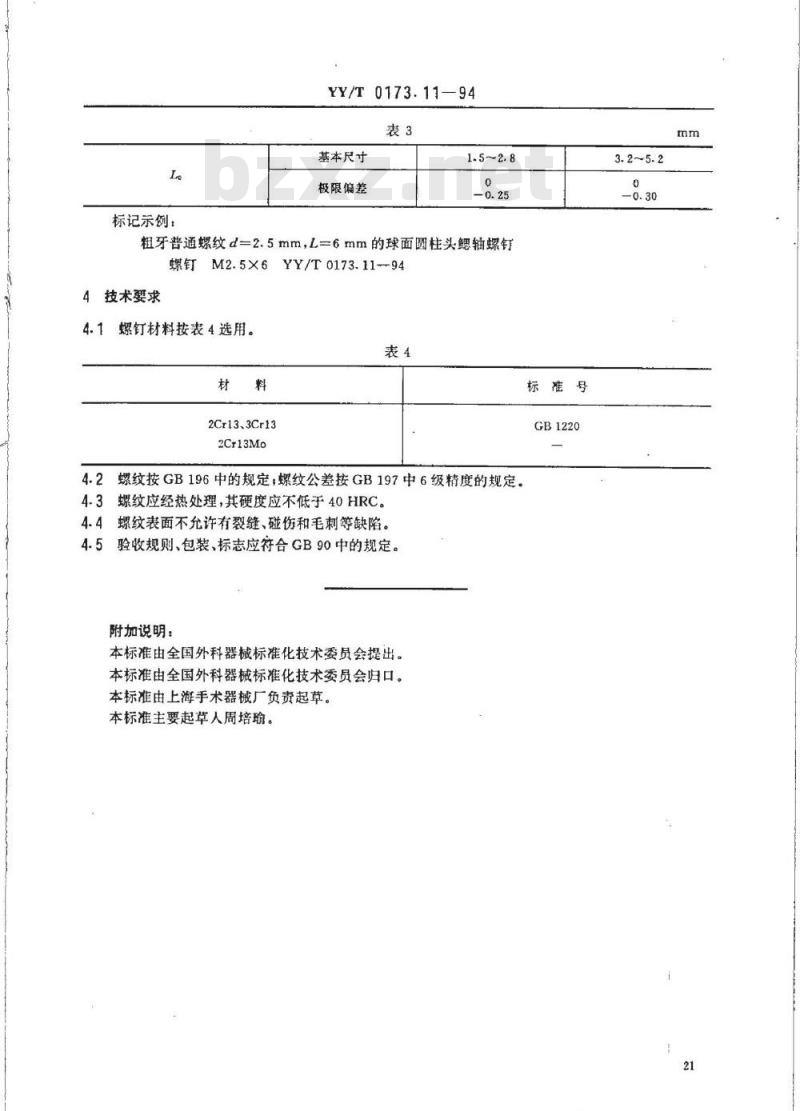

标记示例：
YY/T0173.11—94
基本尺寸
极限偏差
粗牙普通螺纹d=2.5mm，L=6mm的球面圆柱头鳃轴螺钉螺钉M2.5X6YY/T0173.11-94
4技术要求
螺钉材料按表4选用。
2Cr13、3Cr13
2Cr13Mo
4.2螺纹按GB196中的规定，螺纹公差按GB197中6级精度的规定。4.3螺纹应经热处理，其硬度应不低于40HRC。4.4螺纹表面不允许有裂缝、碰伤和毛刺等缺陷。5验收规则、包装、标志应符合GB90中的规定。4.5
附加说明：
本标准由全国外科器械标准化技术委员会提出。本标准由全国外科器械标准化技术委员会归口。本标准由上海手术器械厂负责起草。本标准主要起草人周培瑜。
标准号
GB1220
