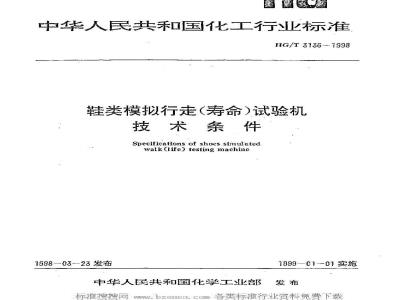

中华人民共和国化工行业标准
HG/T 3136--1998
鞋类模拟行走（寿命）试验机
技术条件
Specifications of shpes simulatedwalk (life) testing machine
1998—03—23发布
中华人民共和国化学工业部
1999-01-01实施
HG/T3136—1998
鞋类模拟行走（寿命）试验机是按照鞋类产品模拟试验结合男、女、童鞋各个参数的要求而设计的，国际上没有定型的仪器设备。国内采用一双鞋进行试验的仪器设备尚属首次。本标准对鞋类模拟行走（寿命）试验机的模拟原理、机械结构、检验方法等作了一系列的规定。本标准规定的设备不包括模拟气本标准由中国化工装备总公司
本标准由化工部橡胶测试仪器设本标准起草单位：江都市试验机本标准主要起草人：倪维钧、涂席.1范園
中华人民共和国化工行业标准
鞋类模拟行走（寿命）试验机技术条件Speciications of shces simulated walx (life) tesling machineHG/T3136—1998
本标准规定了鞋类模拟行走（寿命）试验机的模拟原理，结构、要求，捡验方法和检验规则、标志、包装，运抢贮存要求等。
本标准适用于鞋类模拟行走（寿命）试验机（以下简称行是试验机），不适用于单脚模拟行走（寿命）试验机。
2引用标准
下列标准包含的条文，通过在本标维中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。HG/T2382—92校胶测试仪器设备道用技术条件3模摸拟原理
3.1行走试验机由双拐曲轴和大杆、小腿杆，逆杆（照筋）组成，试验时使试样穿上试验鞋与路面之间产生模拟行走的动作，双腰交替进行，3.2调节祛码的亚，使试验鞋上受到男、女、童相应的人体一殿贰最。3.3调节机身的倾，仰角度（最大调节角度为土20\），使试验鞋作上坡，下坡行走的模拟试验。4结构
4.1行走试验机结构示意如图1，由机架、路面、码、机身、调度系统和测量系统组成，机身包括大题杆、小避杆、连杆（胆筋)、双拐曲轴和试样。4.2机架其质盘应能保证行走试验机运转时的稳定性。4.3尚面可选用120#，240#力砂带，包恶在环形胶带上，安装在可以张紫的带轮上，当试整鞋在行走过程中，由球擦力而进行移动，4.4试样拉跖趾部位可折，弯折勿度90°，4.5双拐曲轴与大距杆、小照杆和连杆（照蔽）组一组连动机构，实现模拟行走动作。4.6增减乎衡码，满足不同的负荷的要求，并保证装卸方使。4.7调速系统连续调节和显示行走频率，累计步数。4.8测量系统的拉压传感器与路面相连，行走试验运行中对相连处可以接上或断开·便于连续或问断测量路面的壁擦力。记录仪显示和记录试验过程中鞋对路面的摩擦力，且灵敏准确，注：行走试验机也可不配互测量系统。中华人民共和国化学工业部1998-03—23批准1999-0101实施
5要求
HG/T3136-1998
1一电动机；2—双拐曲轴：3
6一砖码：7一路面；8
5.1行走试验机正常工作条件
5.2试样植跟部与路面接触角寿
夹角为（25士1°），两只脚的角度应误差5.3平衡础码共7块，10Kg础
5.4单腿摆动频率10~50次/券
G71238
1一连杆（腿杆）15一小腿杆：
传感器：10一试样植
高位置时，跖趾部位前端与路面贴平，后端与路面的小腿杆成垂直直线对，试样檀底面与路面全接触。g秋码工块，总质量62Kg精度为四等。5.5行走试验机的基本要求、外观质及电气性能此内容来自标准下载网
5.6行走试验机正常工作时，其
5.7行走试验机的运输颠簸试
6试验方法
6.1试验条件及试验用仪器
6.1.1试验条件
试验条件应符合HG/T238的赖
6.1.2试验用仪器：
a）万能角度尺，分度值为2\；b）声级计，精度为1级；
c）秒表，分度值为0.1S。
合HG门T
中的有关规
观定。
6.2角度测量
6.2.1将行走试验机调节至试样植跟部刚与路面接触时，用万能角度尺测定试样植与路面之间接触角，应符合5.2的规定。
6.2.2将行走试验机调节至大腿杆、小腿杆成垂直时，试样棺底面应与路面全接触。6.2.3将行走试验机调节至试样植跟部达最高位置，用万能角度尺测定试样跖趾连线后端与路面夹角，应符合5.2的规定。
6.3磁码的检定
H1G/T 3136—1998
缺码应按四等础码进行检定，使之符合5.3的规定。6.4行走频率的测定
控制仪上按指示值调到规定频率，用秒表及计数装暨测定实际赖率应符合5.4的规定，6.5基本要求、外观质量及电气性能的检验接HG/T2382规定进行，应符合5.5的规定。6.6噪声测定
用声级计按HG/T2382规定检定，应符合5.6的规定。6.7送输颠簸性能试验
按HG/T2382规定进行运输巅欺试验，应符合本标准5.7的规定。检验规则
7.1检验分出厂检验和型式拉验两种。出厂检验应在5.1规定的条件下按6.2-~6.6逐台进行检验，型式检验应在5.1规定的条件下按6.2~6.7进行。7.2行走试验机应在HG/T2382规定的有关情况下，进行翌式检验。7.3型式检验抽样，判定规厨应按HG/T2382有关规定执行。8标志、包装、运输及贮存要求
行走试验机的标志，包装，运输及贮存应符合HIG/T2382的有关规定。9
随机文件
行走试验机随机文件应符合HG/T2382的规定。华人民共和国
化工行业标滩
鞋类模以行走(寿命)试验机技术瘀件HG3136—1998
中国化工装备总公司
邮政编码100011
印刷北京化工大学印厂
版权所有不得翻印
开本880×12301/16印张0.5字数9千字1998年9月第一版1998年9月第一次印刷印数1—100
W868
