GB/T11313.24—2001

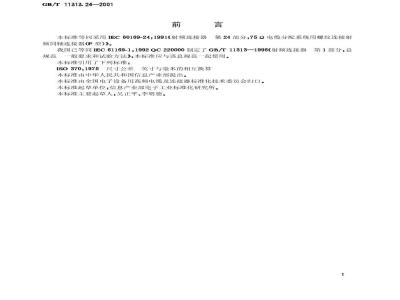

本标准等同采用EC60169-24，1991《射频连接器器第24部分：75Q电缆分配系统用螺纹连接射频同轴连接器(F型)》。
我国已等同IEC61169-1：1992QC220000制定了GB/T11313—1996《射频连接器第1部分：总
一般要求和试验方法》，本标准应与该总规范一起使用。规范
本标准引用了下列标准：
5尺寸公差英寸与毫米的相互换算ISO370:1975
本标准由中华人民共和国信息产业部提出。本标准由全国电子设备用高频电缆及连接器标准化技术委员会归口。本标准起草单位：信息产业部电子工业标准化研究所。本标准主要起草人：吴正平、李明德。GB/T11313.24—2001

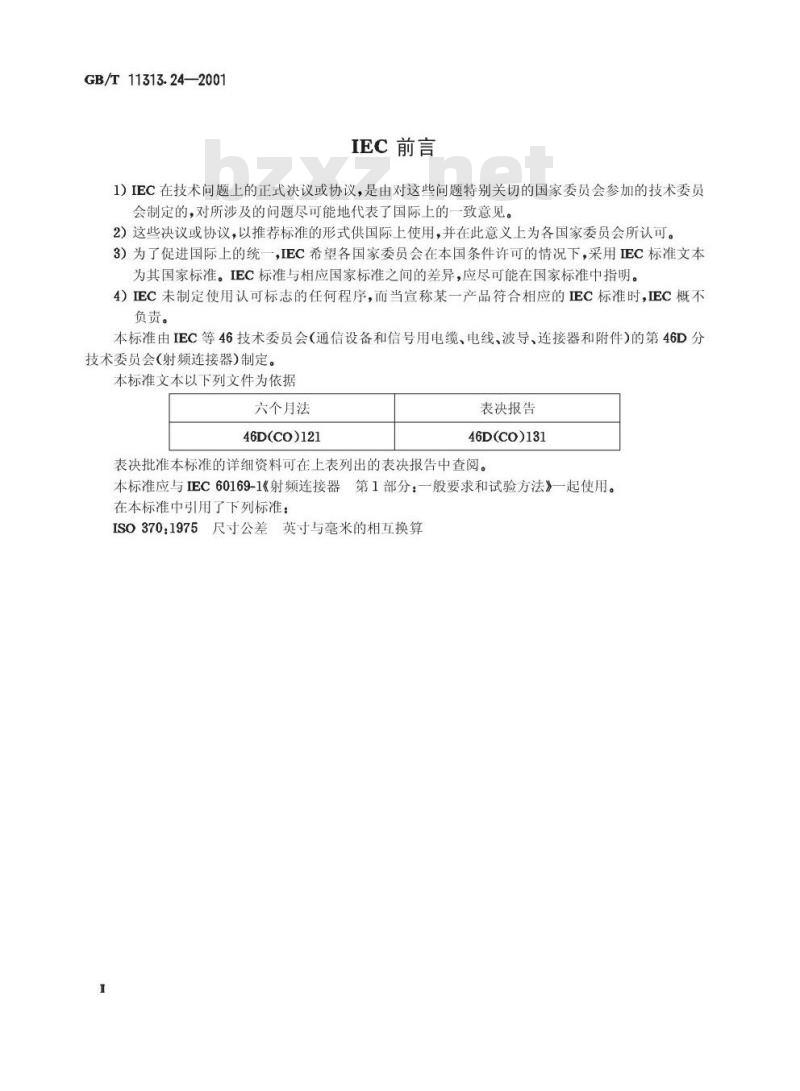

IEC前言
1）IEC在技术问题上的正式决议或协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。2）这些决议或协议，以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上的统一，IEC希望各国家委员会在本国条件许可的情况下，采用EC标准文本为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。4）IEC未制定使用认可标志的任何程序，而当宣称某一产品符合相应的IEC标准时，IEC概不负责。免费标准bzxz.net
本标准由IEC等46技术委员会（通信设备和信号用电缆、电线、波导、连接器和附件）的第46D分技术委员会（射频连接器）制定。本标准文本以下列文件为依据
六个月法
46D(CO)121
表决报告
46D(CO)131
表决批准本标准的详细资料可在上表列出的表决报告中查阅。本标准应与IEC60169-1《射频连接器第1部分：一般要求和试验方法》一起使用。在本标准中引用了下列标准：
5尺寸公差英寸与毫米的相互换算ISO370：1975
中华人民共和国国家标准
射频连接器
第24部分：752电缆分配系统用螺纹连接射频同轴连接器（F型）
Radio-frequencyconnectors
Part24,Radio-frequency coaxial connectorswith screw coupling，typicallyforusein75cabledistributionsystems（TypeF）1范围
GB/T11313.24—2001
idtIEC60169-24:1991
本标准规定了与各种柔软电缆相配接、主要用于75Q电缆分配系统，也可用于匹配和非匹配场合的射频同轴连接器。这些连接器在使用中通常为预定永久性安装和不经常地插合和分离。本标准仅规定了界面尺寸。
2IEC型号命名
符合本标准的连接器应按本标准进行命名。3连接器的说明
本类型连接器具有3/8-32UNEF-2的连接螺纹。通常，插头为自由连接器，插座为固定连接器。插头设计时可以将电缆的内导体作为连接器的插针接触件，也可单独设计插针中心接触件（它独立于电缆内导体之外）。插座的插孔接触件可与直径为0.51mm1.63mm（0.020in～0.064in）的插针接触件插合。插头外导体内径原则上适合于介质直径为3.70mm（0.146in）的电缆，必要时也适用更大的电缆。
1由于插孔中潜在的机械变形，当使用较小直径0.51mm（0.020n）的插针接触件代替较大直径1.63mm（0.064n）的插针接触件时，应谨慎。2插孔中心接触件在规定的直径范围内能有效工作是很重要的，验证此性能的规测程序正在考中。4尺寸-插合界面
原始尺寸为英寸，毫米尺寸是从原始英寸尺寸按ISO370换算过来的。中华人民共和国国家质量监督检验检疫总局2001-11-05批准2002-05-01实施
GB/T11313.24—2001
密扭挚圈
图1插针中心接触件连接器（尺寸见表1)苯灌面
图2插孔中心接触件连接器（尺寸见表1)表1
2/直径
3/直径
6/直径
GB/T11313.24—2001
表1 (完)
介质伸出基准面仅适用于标称介质直径为3.70mm（0.146n）的电缆。当使用更大的介质直径的电缆时，不允许介质伸出基准面。
连接器螺母的形状任意，但应提供扳手紧固用平面，例如：扳手平面。最大直径3.8mm仅适用于标称介质直径为3.70mm（0.146in）的电缆，不适用于更大介质直径的电缆。满螺纹长度。
连接器壳体形状任意，但应提供扳手紧固用的面，例如：扳手平面。插孔接触件应能接受直径为0.51mm~1.63mm(0.020in~0.064in）的插针接触件。
