标准内容
中华人民共和国船舶行业标准
CB304—92
法兰铸铁直角安全阀
1992-08-21发布
中国船舶工业总公司
1993-05-01实施
中华人民共和国船舶行业标准
法兰铸铁直角安全阀
主题内容与适用范围
CB.304—92
分类号：U52
代替CB＇30477

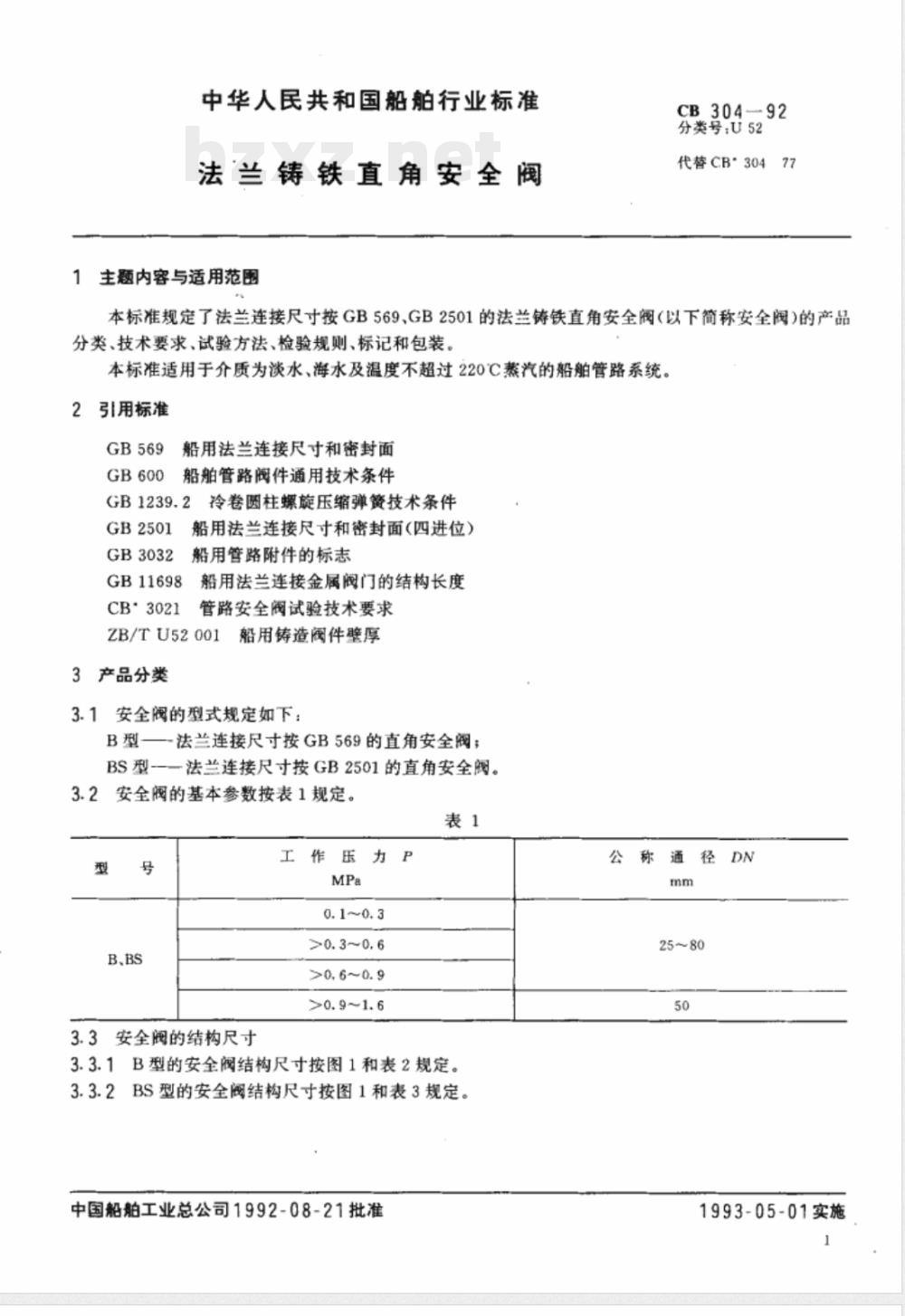

本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸铁直角安全阀（以下简称安全阀)的产品分类、技术要求、试验方法、检验规则、标记和包装。本标准适用于介质为淡水、海水及温度不超过220℃蒸汽的船舶管路系统。2引用标准
船用法兰连接尺寸和密封面
船舶管路阀件通用技术条件
GB1239.2冷卷圆柱螺旋压缩弹簧技术条件船用法兰连接尺寸和密封面（四进位）GB2501
GB3032
GB11698
CB＇3021
船用管路附件的标志
船用法兰连接金属阀门的结构长度管路安全阀试验技术要求
ZB/TU52001船用铸造阀件壁厚
3产品分类
3.1安全阀的型式规定如下：
B型法兰连接尺寸按GB569的直角安全阀；BS型一一法兰连接尺寸按GB2501的直角安全阀。3.2安全阀的基本参数按表1规定。表1
B、BS
3.3安全阀的结构尺寸
工作压力P

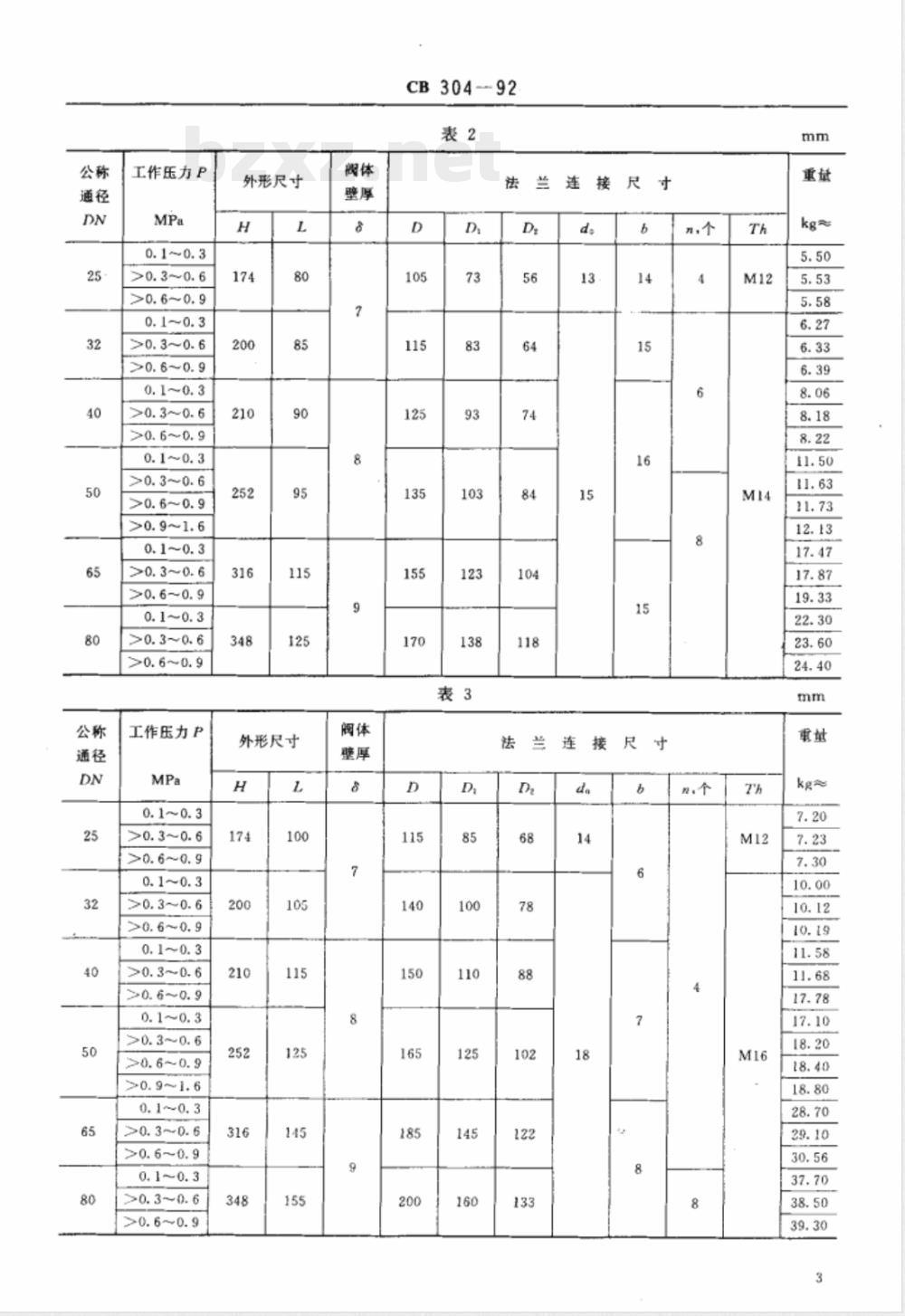

3.3.1B型的安全阀结构尺寸按图1和表2规定。3.3.2BS型的安全阀结构尺寸按图1和表3规定。中国船舶工业总公司1992-08-21批准公
1993-05-01实施
CB304-92

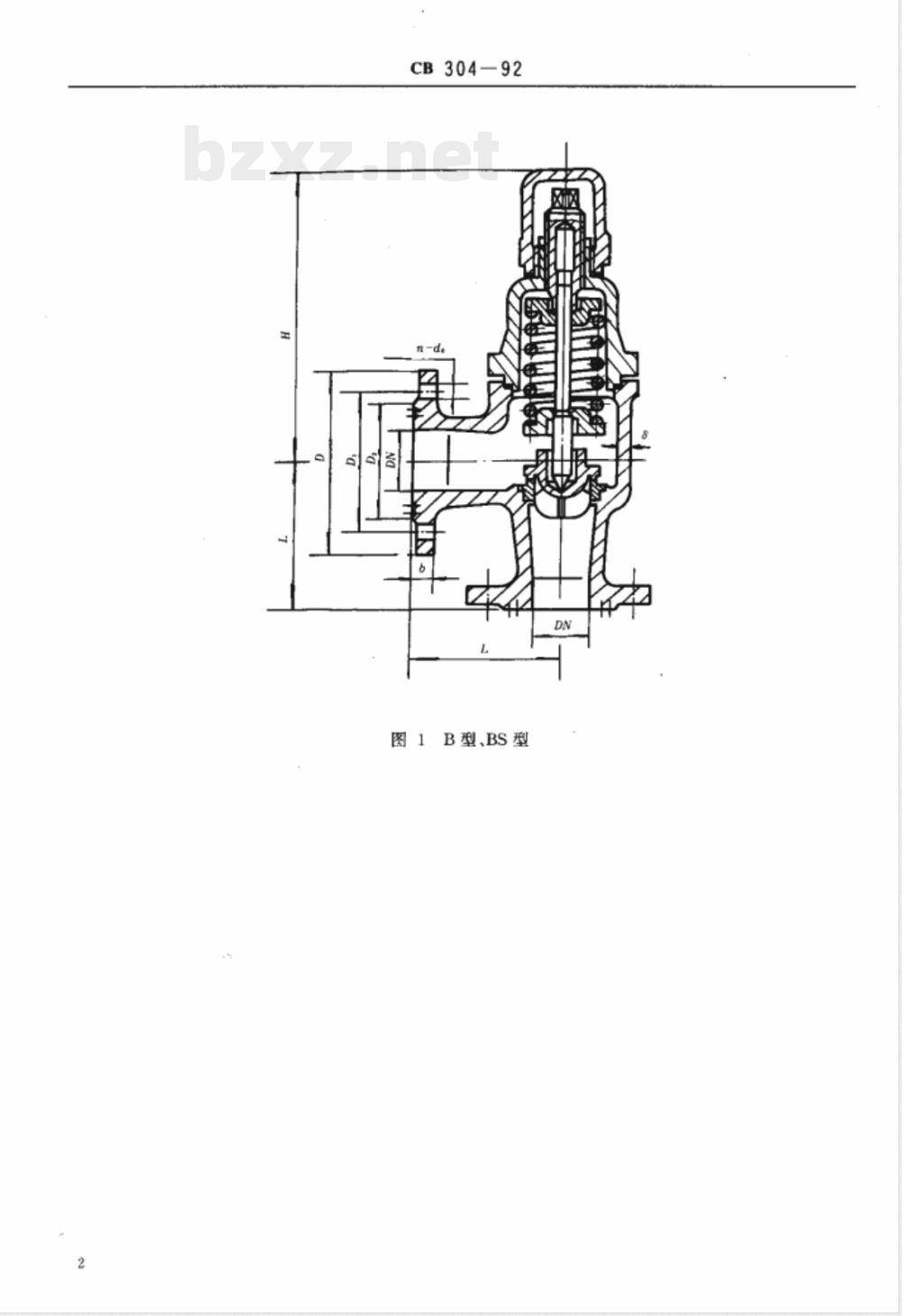

图1B型、BS型
工作压力P
>0.6~0. 9
>0.3~0. 6
>0. 6~0. 9
>0. 6~0. 9
工作压力P
>0.3~0. 6
>0.3~0. 6
0.1～~0.3bzxZ.net
外形尺寸
外形尺寸
CB 304--92
月，个
3.4标记示例
CB304-92
工作压力为0.25MPa，公称通径为40mm，按GB569的法兰连接尺寸和密封面直角安全阀：安全阀B1～3040
CB304—92
工作压力为0.5MPa，公称通径为50mm，按GB2501的法兰连接尺寸和密封面（四进位）直角安全阀：
安全阀
技术要求
BS3~6050
CB304—92

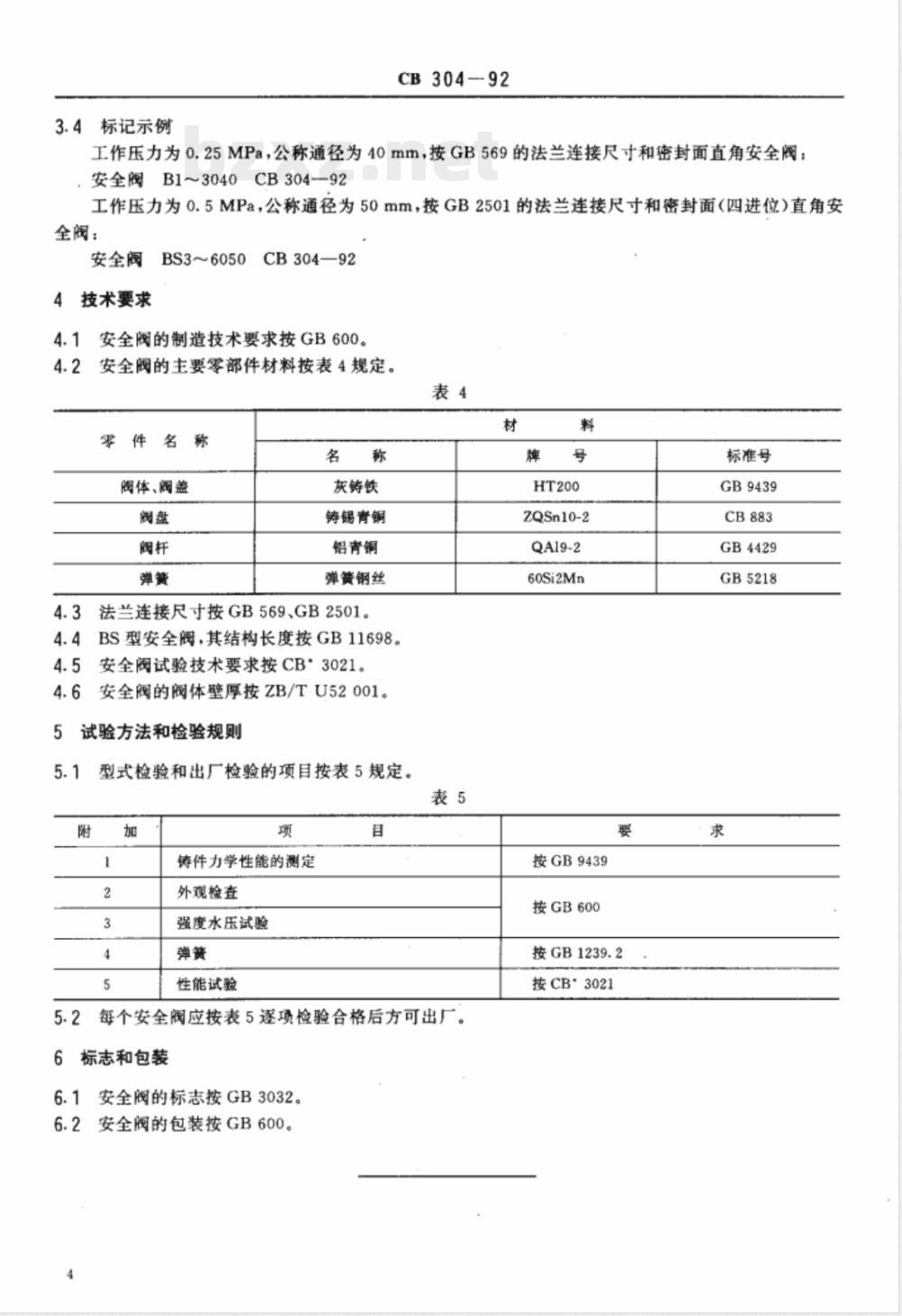

安全阀的制造技术要求按GB600。安全阀的主要零部件材料按表4规定表4
阀体、阀盖
灰铸铁
铸锡青铜
铝青铜
弹簧钢丝
法兰连接尺寸按GB569、GB2501。4.4
BS型安全阀，其结构长度按GB11698。4.5
安全阀试验技术要求按CB*3021。4.6
安全阀的阀体壁厚按ZB/TU52001。试验方法和检验规则
型式检验和出厂检验的项目按表5规定加
铸件力学性能的测定
外观检查
强度水压试验
性能试验
每个安全阀应按表5遂项检验合格后方可出厂。标志和包装
安全阀的标志按GB3032。
6.2安全阀的包装按GB600。
ZQSn10-2
QA19-2
60Si2Mn
按GB9439
按GB600
按GB1239.2
按CB＇3021
标准号
GB9439
GB4429
GB5218
附加说明：
CB304-92
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由大连船舶设计研究所负责起草。本标准主要起草人杨启照。
本标准实施之日起，原外贸标准CBM38一81作废。本标准第--次于1964年修订为CB304一64。本标准第二次于1977.年修订为CB304一77。本标准修订主要内容，增加了法兰连接尺寸符合GB2501的规格系列。本标准有统一施工图提供。
