CB 3531-94.
本标准等效采用ISO 6454- 1984《造船一- 吸入滤网箱》。
1主题内容与适用范围
CB 3531规定了船用吸入滤网箱(以下简称滤网箱)的产品分类和技术要求等。
CB 3531适用于除机舱和轴隧以外的舱室的舱底水吸入口滤网箱。
2引用标准
CB* /Z 343热浸锌通 用工艺
3产品分类
3.1 滤网箱的型式规定如下:
R型---圆筒形;
S型--方形。
3.2滤网箱的基本参数
吸入管公称通径DN为32~350mm。
3.3滤 网箱的结构尺寸按图和表规定。
4技术要求
4.1滤网孔总面积和吸入管公称通径面积之比大于3。
4.2滤 网孔面积和孔板的面积之比大于0.3。
4.3滤网箱材料 为碳素钢。
4.4滤网箱的 加工成形后热浸锌,表面附着量不小于600 g/m2。
5检验规则
5.1滤网箱应由工厂检验部门进行出厂检验,并出具合格证书。
5.2 热浸锌质量检验按CB* /Z 343。

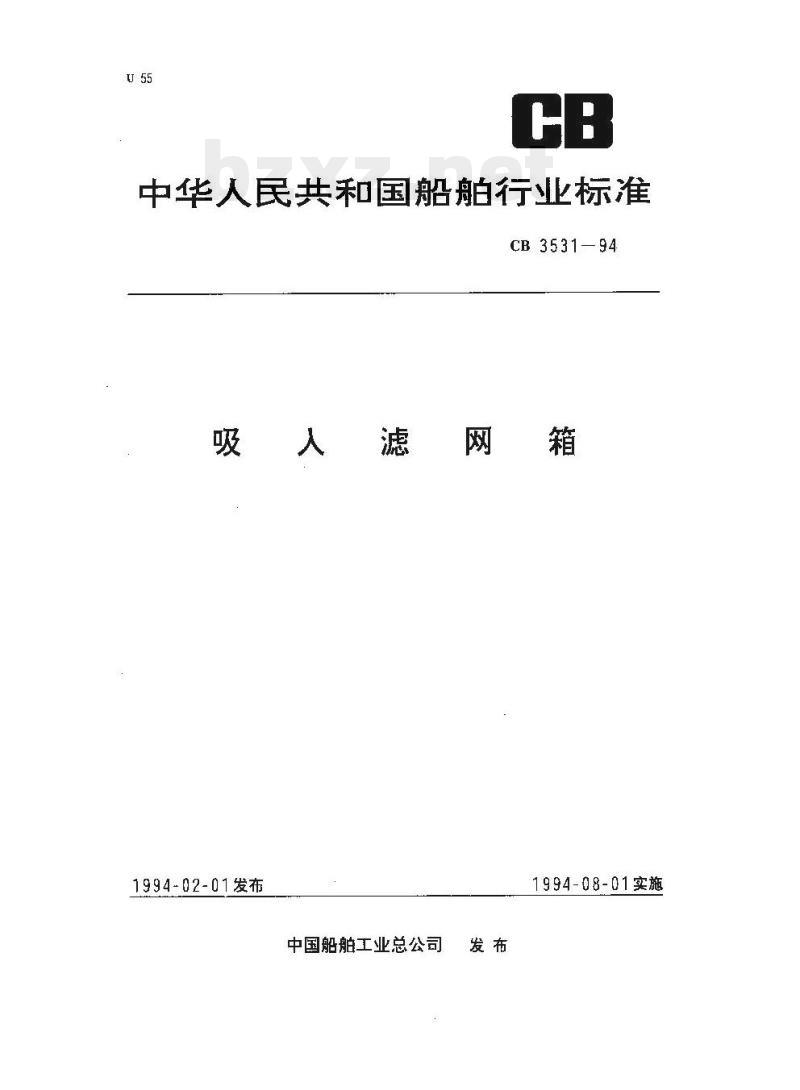

中华人民共和国船舶行业标准
CB 3531—94
吸人滤网箱
1994-02-01发布
中国船舶工业总公司
1994-08-01实施

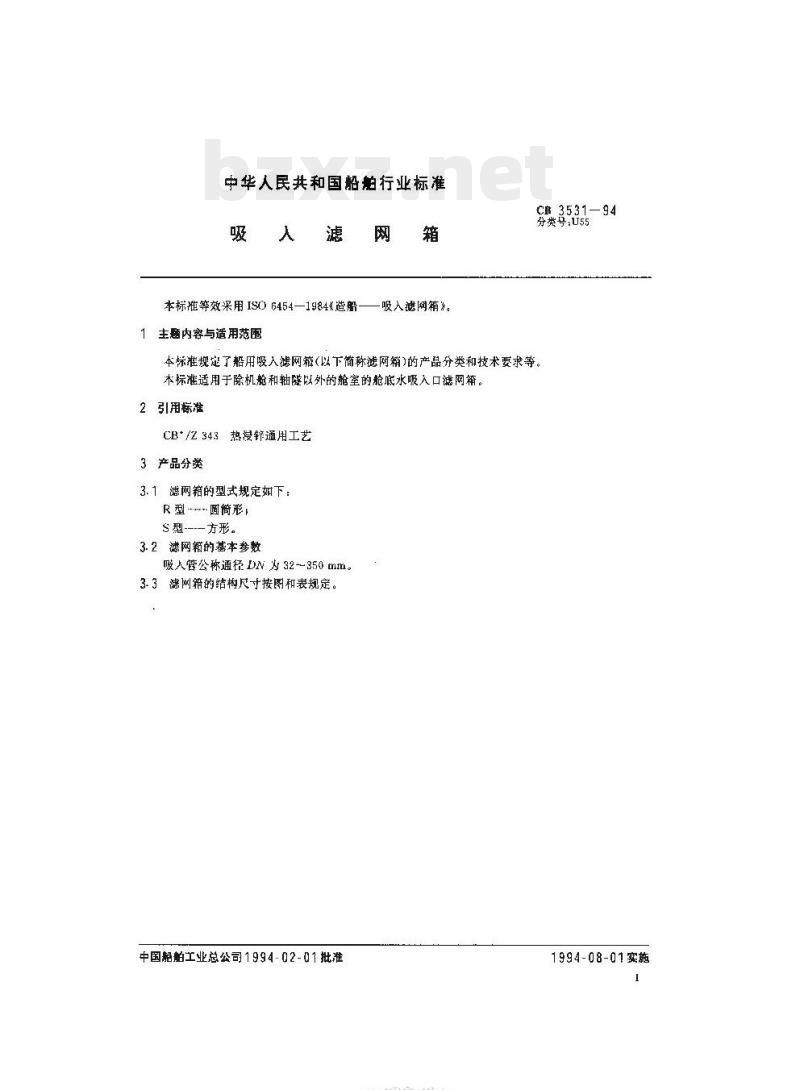

中华人民共和国韶铂行业标准
吸人滤【
本标准等效采用 ISO 6454—1984造船——吸入滤网箱》。主题内容与适用范围
CB 3531—94
分类号：U55
本标准规定了船用吸入滤网箱（以下简称滤网箱)的产品分类和技术要求等。本标准适用于除机舱和轴隧以外的舱室的舱底水吸入口滤网箱。2引用标准
CB*/Z343热浸锌通用工艺
3产品分类
滤网箱的型式规定如下：
R型圆筒形,
S型---—方形。
3. 2滤网箱的基本参数
吸人管公称通径DN为32350mm。

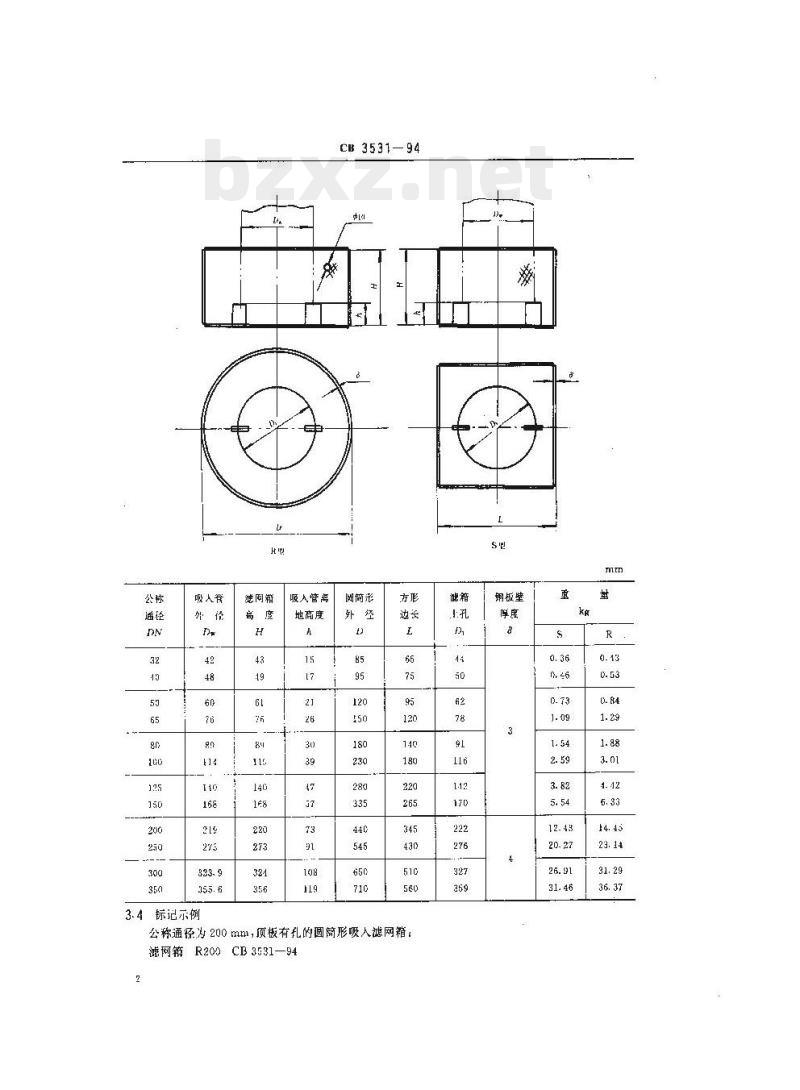

滤网箱的结构尺寸按图和表规定。3-3
中国船工业总公司1994-02-01批准KAONiKAca-
1994-08-01实施wwW.bzxz.Net
吸人脊
3.4标记示例
滤同销
吸人管离
地高度
CB3531—94
洲简彩
公称通径为200mm，顶板有孔的圆简形吸人滤网箱：滤网箱R200CB3531—94
翊板壁

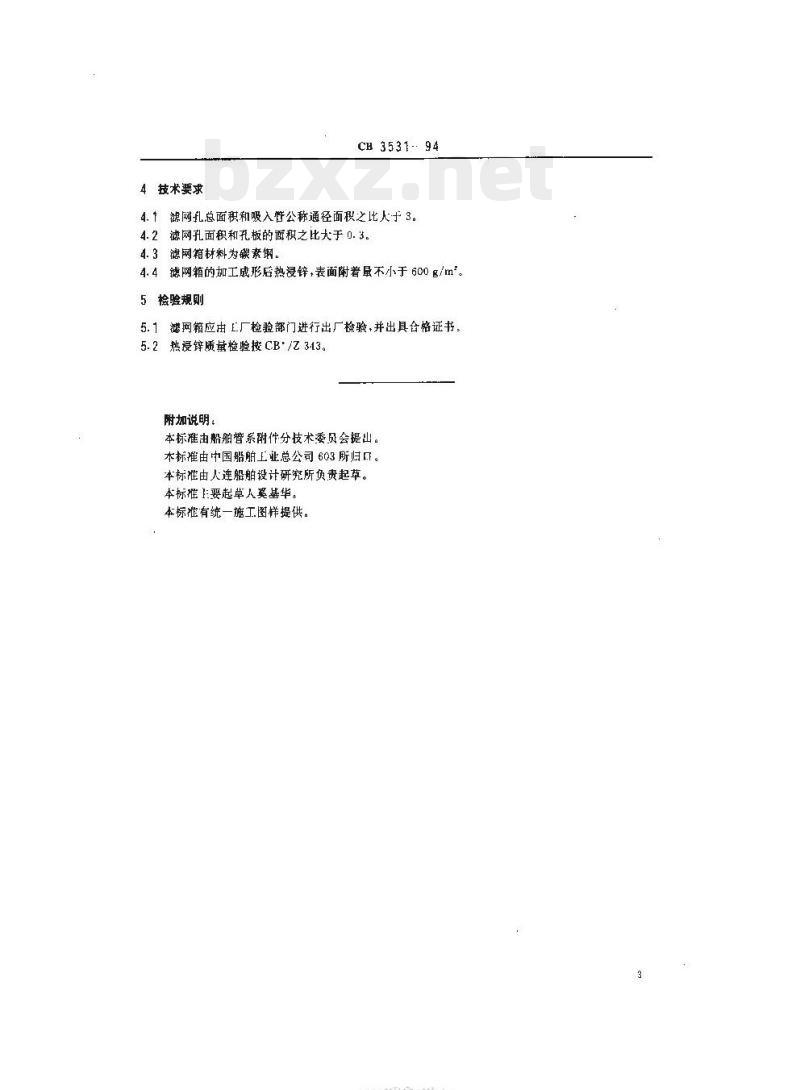

4技术要求
CH3531-:94
4.1滤网孔总面积和吸入皆公称通径面积之比人于3。褪网孔面积和孔板的面积之比夫于0.3。4.2
滤网箱材料为碳素钢。
4.4滤网箱的加工成形后热浸锌，表面附着不小于600g/m。5检验规则
5.1滤网箱应由 上.厂检验部门进行出厂检验，并出具合格证书5. 2热浸锌质量检验按 CB/Z 313。附加说明：
本标准由船舶管系附件分技术委员会提山。本标准由中国船舶上业总公司 603所归口。本标准由人连船舶设计研究所负责起革。本标雅上要起草人奚基华。
本标准有统一施工图样提供。
