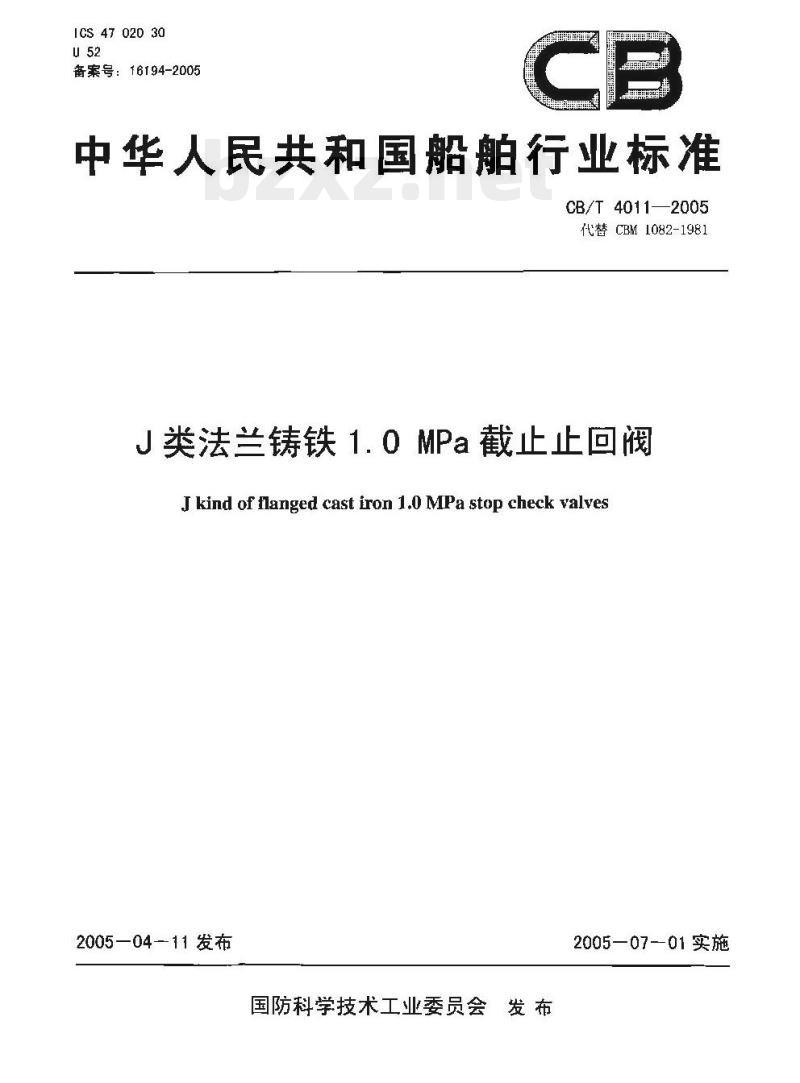

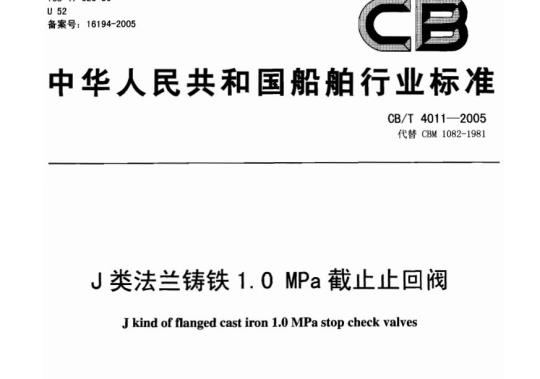

ICS4702030
备案号：16194-2005
中华人民共和国船舶行业标准
CB/T 4011—2005
代替 CBM 1082-1981
J类法兰铸铁1.0MPa截止止回阀
J kind of flanged cast iron 1.0 MPa stop check valves2005—04-11发布
国防科学技术工业委员会发布
2005—07-01实施
CB/T4011 -2005

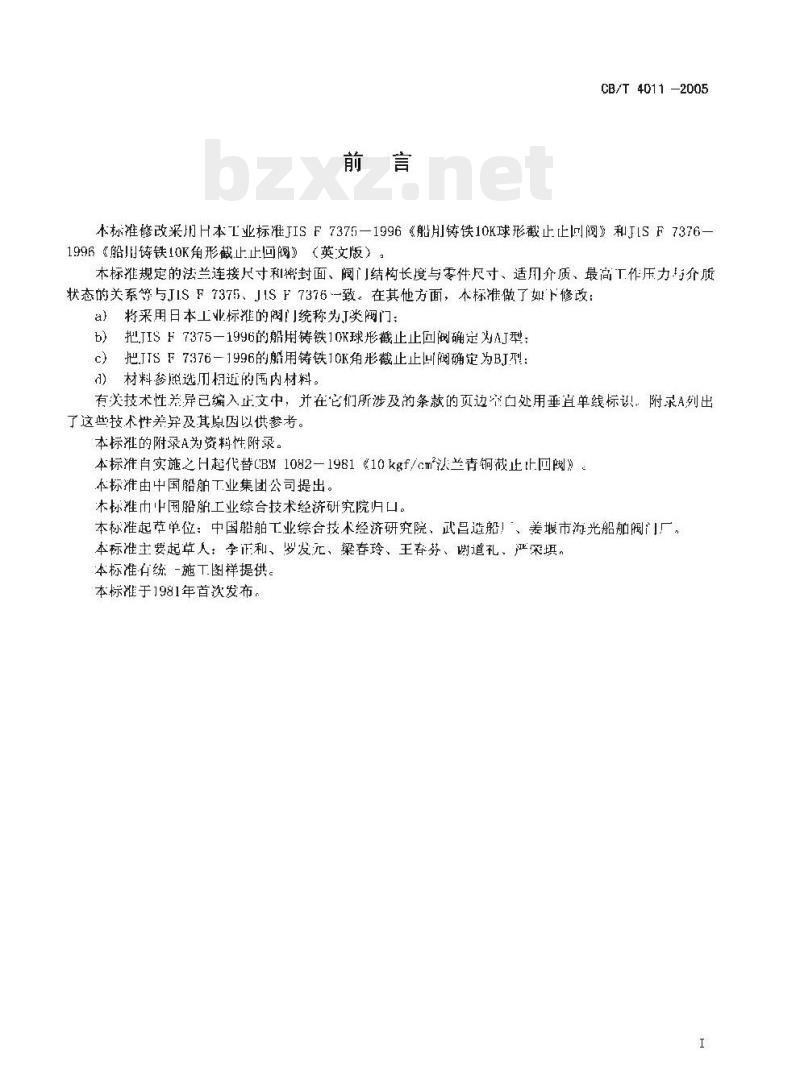

本标准修改采用H本工业标准JISF73751996《船月铸铁10K球形截止止回阀》和JISF7376-1996《船旧铸铁10K角形截止止回阀》（英文版）。本标准规定的法兰连接尺寸利密封面、阀门结构长度与零件尺寸、适用介质、最高工作压力与介质状态的关系等与JISF7375、J1SF7376一致。在其他方面，本标准做了如下修改：a）将采用日本工业标准的阀门统称为{类阀门：把JISF7375一1996的船用铸铁10K球形截止止回阀确定对AJ型b
c）把.JTSF7376一1996的用铸铁10K角形截止止回阀确定为BJ型：材料参熙选用榻近的国内材料。有关技术性差异已编入止文中，并在它们所涉及的条款的页边牢白处用垂直单线标识。附录A列出了这些技术性差异及其原因以供参考。本标准的附录A为资料性附录。
本标准自实施之H超代替CB1082一1981“10kgf/cm法兰青铜截止正回阅》。在标准由中国船舶工业集团公司提出。木标潍巾中国船脏工业综合技术经济研究院归口。本标准起节单位：中国船舶工业综合技术经济研究院、武昌造船！、差堰市光船舶阀门厂，本标准主要起草人：李正和、罗发元、梁春玲、王春芬、谢道礼、严深填。本标准有统-施工图样提供。
本标准于1981年首次发布，
1范围
J类法兰铸铁1.0MPa截止止回阀
CB/T 4011—2005
本标准规定了法兰连接尺寸按JTSB2239一1996的J类法兰铸铁1.0MPa截：正回阀（以下简称截止山回阀）的分类、要求、泌验方法、检验视则、标志和忽装，本件适用子燃油、滑油、淡水、空气或其池气体以及溢度不高于205下蒸汽等介质的船舶管路系统用截止止可阅的设计、制造和验收2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的守用文件，其随后所有的修改单（不包含勘误的内客或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使这些文件的最新版本。凡是不建日期的引用文件，其最新版本后用本标准，GB/T600—1991船管路阅件通用技术条件铸造铜合技术条件
GB/T1176-1987
GB/T1958形誉和位置公差检测规定GB/T3032解舶管路附件的标志
GB/T 3098. 1
GB/T 3098. 2
GB/T 5231—2001
GB/T 9439-1988
JTS B 2239
3分类
3.1型式
紧固件机械性能螺栓、螺钉和螺柱紧国件机械性能螺母机牙爆纹
却工饲及铜合金化学成分和产品恶状灰铸铁件
铁制管法兰的基本尽寸
截山止回搁的型式规定如下：
A型一阅体为直通型（或形）的截止止回阀3I型阀体为自集型（第形）的截止正回阀。3.2基本参数
载止山回阅的基本参数则表1。
表1截止止回阀的基本参数
AJ、BJ
最高二作下右，
公称通径
50~-200
适用介质
温度不高于205℃的燃汽、空气或其他气体、油和脉动水
温友不高于:20℃的静流水
CB/T 4011—2005
3.3结构和基本尺寸

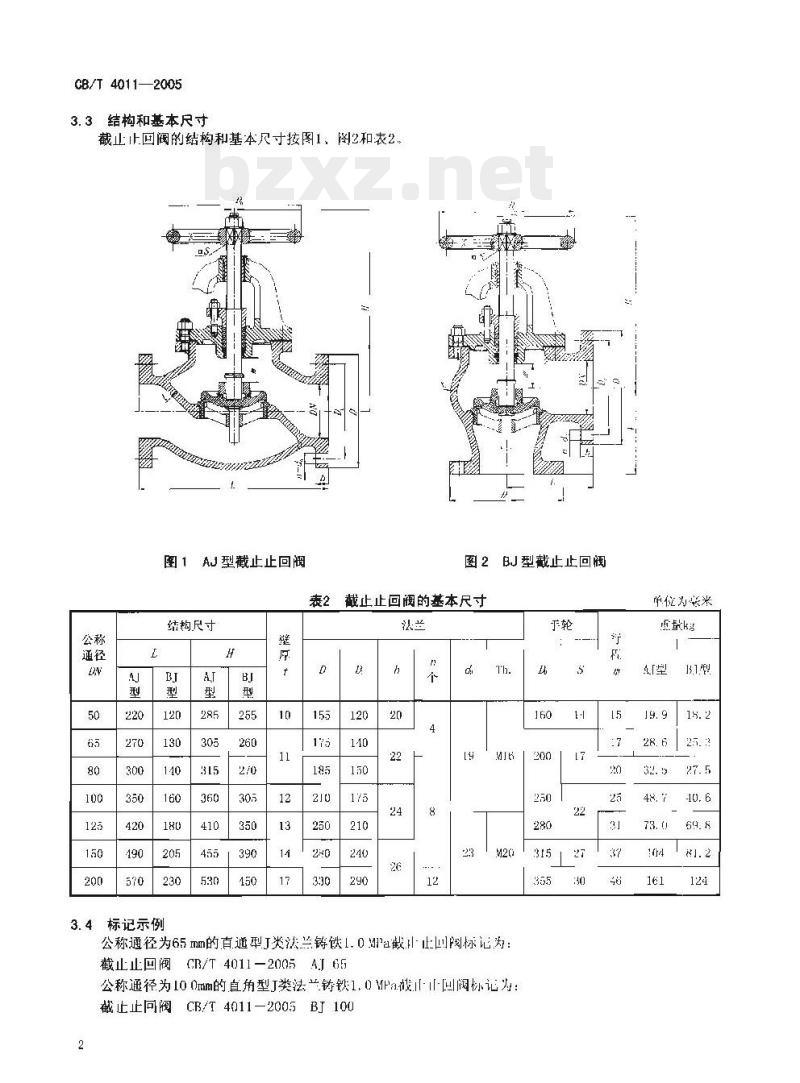

截止止回阀的结构和基本尺寸按图1图2和表2.图1AJ型截止止回阀
图2 BJ型截止止回阀
表2截止止回阀的基本尺寸
结构尺寸
3.4标记示例
公称通径为65mm的直通型J类法兰铸铁1.0划a截山止回闵标记为：截止止回阀CB/T 4011—2005AJ 65公称通径为100mm的直角型J类法兰铸铁1.0MPa被Ⅱ-叫阀标记为：截止止向阀CB/T4011—2005BJ1002
单位为安米
4要求

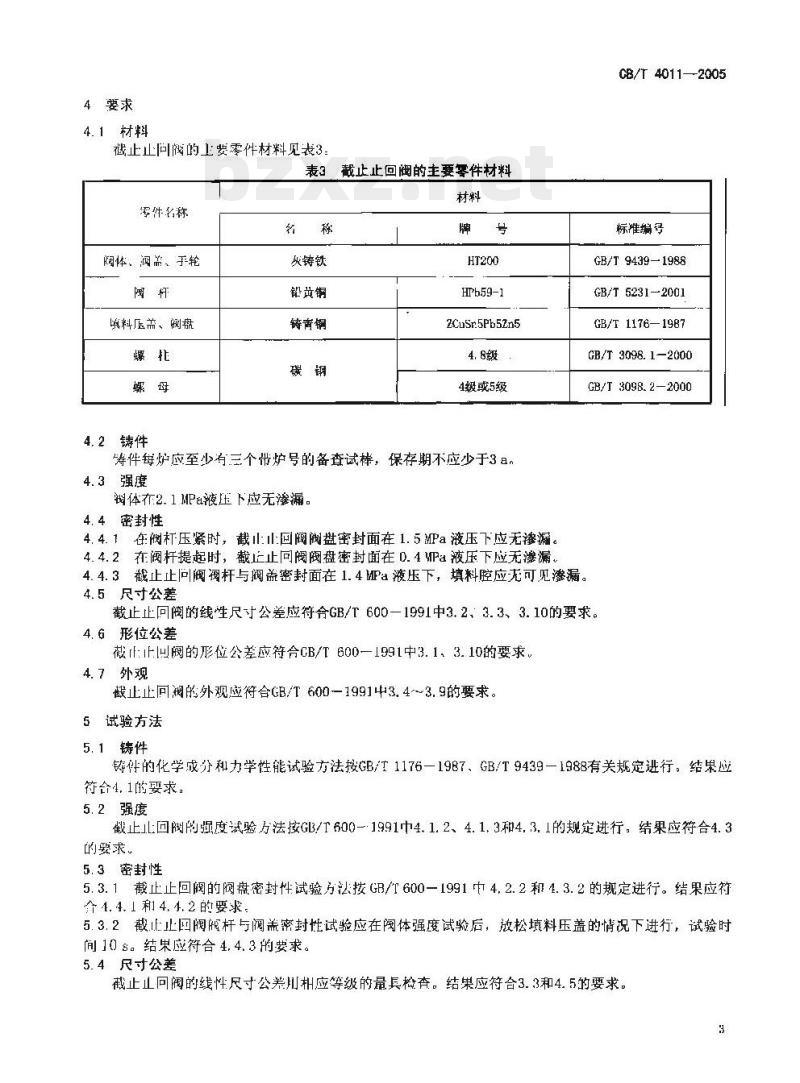

4.1材料
截止止问阀的上要零件材料见表3表3截止止回阀的主要零件材料
零件名称
阀体、润盖、手轮
填料压盖、阀盘
灰铸铁
铅黄铜
铸青铜
Hrb59-1
ZCuSr.5Pb52n5
4级或5级
4.2铸件
痔件每炉应至少有三个带炉号的备查试棒，保存期不应少于3且，4.3强度
钢体在2.1MPa液压下应无渗漏。4.4密封性
4.4.1在阀杆压紧时，截山山回阀阀盘密封面在1.5MPa液压下应无渗漏4.4.2在阀杆提起时，截正止同阀阀盘密封面在D.4Pa液压下应无漏CB/T4011—-2005
标难编号
GB/T 9439-1988
GB/T 5231-2001
GB/T 1176—1987
GB/T 3098. 1-2000
GB/T 3098. 2-2000
4.4.3截止止向阀润杆与阀盖密封面在1.4砸a液压下，填料腔应无可见渗漏。4.5尺寸公差
截止止回阅的线性尺寸公差应符合GB/T600一1991中3.2、3.3、3.10的要求。4.6形位公差
截止:止回阀的形位公差应符合CB/T600—1991中3.1、3.10的要求4.7外观
截止止向润的外观应符合GB/T600—1991中3.4~3.9的要求。5试验方法
5.1铸件
铸件的化学成分和力学性能试验方法按GB/T1176一1987、GB/T9439一1988有关规定进行，结果应符合4,1的要求，
5.2强度
截止L回阅的强度试验方法按GB/T600-1991中4.1.2、4.1.3和4.3.1的规定进行，结果应符合4.3的要求。
5.3密封性
5.3. 1 截止止回阀的阀盘密封性试验方法按GB/T 600一1991 中 4.2.2 和 4. 3. 2的规定进行。结果应符介1.4.1和4.4.2的要求。
5.3.2截正止回阀竭杆与阀盖密封性试验应在体强度试验后，放松填料压盖的情况下进行，试验时间 10 s。结果应符合 4, 4. 3 的要求。5.4尺寸公差
截止止回阀的线性尺寸公差川相应等级的量具检查。结果应符合3.3和4.5的要求。3
CB/T 4011—2005
5.5位公差bzxz.net
截止止回阅的形位公关按CB/T1958规定的方法检查：结果应符合4.6的要求。5.6外观
截山止但阀的外观用测方法检查。结果应符合4.7的要求。6检验规则
检验分类
戴止止回阅的检验分型式检验和出，检验。6.2型式检验
6.2.1检验项目
型式检验项月应符合表4的规定
载正止回阀型求检验和出厂检验的项目表4
检验项目
铸仁化学成分和力
尺十公室
形位公差
净性能
要求的章条号
1、4.4.2
注：“→”表示坚检项国；
“一”表示不检项目
6.2.2检验样品数量
截止止回阀型式检验的样品应为6.2.3判定规则
试验方达的章系号
型式检验
山厂检验
截上上同阀所有样品全部检验项目符合要求，判为型式检验合格：若有不符合要求的项月：应加倍取栏复验。若复验仍有不符合要素的项目，则判为型式检验不合格。6.3出厂检验
6.3.1截止止回阀出厂检验项目按表4规定。6.3.2出厂检验应逐个产品进行。6.3.3全部检验项目符合要求的截止止回判定出」验验合格：铸件化学成分、力学性能试验若有入符合要求的截止止回阀，则判为出厂检验不合格；其他项！的检验，若有不符合要求齿截止止回阀，允许返修后复验。若复验仍不符合要求，则判该截止止回阖出厂检验小合格。7标志和包装
7.1截止上回阀的标按GB/T3032约规定。7.2截山止回阀的包装按GB/1600—1991中6.2~~6.4的规定。附录A
（资料性附录）
CB/T 4011—2005
本标准与 JI5 F 7375—1996及 JIS F 7376--1996技术性差异及其原因本标准与J1SF7375一1996及J1SF7376—1996的技术性差异及其原因见表A.1。表A,1本标准与JISF7375-1996及JISF7376-1996的技术性差异及其原因本标推的章、条编号
日本标准产品名称
球形裁止止回阀
角形载止止回阀
零件名称
阀体、阀盖、手轮
填料压盖、阀盘
技术性差异
本标胜产品名称
直通型截止止回阀
直角型裁止止回阅
日本材料
C3771BD (CR771BE)
中国材料
HPh59-1
2CuSn5Ph5Zn5
碳钢4.8级
碳钢4级或5级
以适应我国船舶管系附
件术语的规定。
以适应我国国情，采用我
国相近的材料。
按中国国家标准执行。
