ICS 47.020.30
备案号:16212-2005
中华人民共和国船舶行业标准
CB/T4029—2005
代替 CB. 1080-1981
J类法兰青铜0.5MPa填料旋塞
J kind of flanged bronze 0.5 MPa packing cock2005—04—11发布
国防科学技术工业委员会发布
2005--07—01实施
CB/T4029—2005
本标准修改采用日本工业标准JISF7381一1996《船用5K青制法兰旋塞》(英文版)。本标准规定的法兰连接尺寸和密封面、旋塞结构长度与零件尺小、适用介质、最高工作压力与介质状态的关系等与JTSF7381一1996致。在其他方面,本标准作了如下修改:a)将采用H本工业标准的旋塞统称为J类旋塞:b)把,ISF7381一1996中的直通旋塞确定为AJ型;c)把JIS F 7381一1996 中的三通旋塞L型、T型确定为 LJ型和 TJ型:d)材料参照日本标准选用相近的国内材料。有关技术性差异已编入正文中,并在它们所涉及的条款的页边空自处用垂直单线标认。附录A列出了这些技术性差异的览表及其原因,以供参考。本标准白实施之日起代替CBM1080一1981《法兰青铜填料旋塞》。本标准的附录A为资料性附录
本标准由中国船舶下业集团公司提出。本标由中国船舶下亚综合技术经济研究院归口。木标准起草单位:中国船舶工业综合技术经济研究院、上海外高桥造船有限公司、东台市航海船用阀门厂、姜堰市宇洋船用阀门厂。本标准主要起草人:戴小虎、罗发元、沈春元、刁卫东。本标准有统一施工图样提供。
本标准于1981年首次发布。
1范围
J类法兰青铜0.5MPa填料旋塞
CB/T 4029—2005
本标准规定了法兰连接尺寸按.TISB2240一1996的J类法兰青销0.5MPa填起旋案(以下简称旋塞)的分类、要求、试验方法,检验规则、标患和包装。本标雅适用于润水,淡水、滑油、燃油等介质的船舶管路系统用旋塞的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款,凡是注E期的引时文件,其随后所有的修改单(不包含勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适印于本标。GB/T 600-1991
船舶管路阀件通用技术条件
GB/T699-1999
优质碳素结构钢
GB/T 1176—198
铸造铜合金技术条件
G9/T1958形状和位置公差检测规定GB/T 3032
船舶管路附件的标志
GB/T 523I-
JIS B 2240-
3分类
3.1型式
加工铜及饲合金的化学成分和产品形状铜合金管法兰基本尺寸
旋塞的型式规定如下:
阀体为直通型的旋塞。
阅体为三通的型旋塞,
-阀体为一通的T型旅寒
基本参数
旋塞的基本参数见表Www.bzxZ.net
3.3结构和基本尺寸
最高工作术力店
旋塞的基本参数
公称通径
旋牵的结构和基本尺寸按图1、图2、图3和表2。追用介质
次和油
CB/T 4029—2005

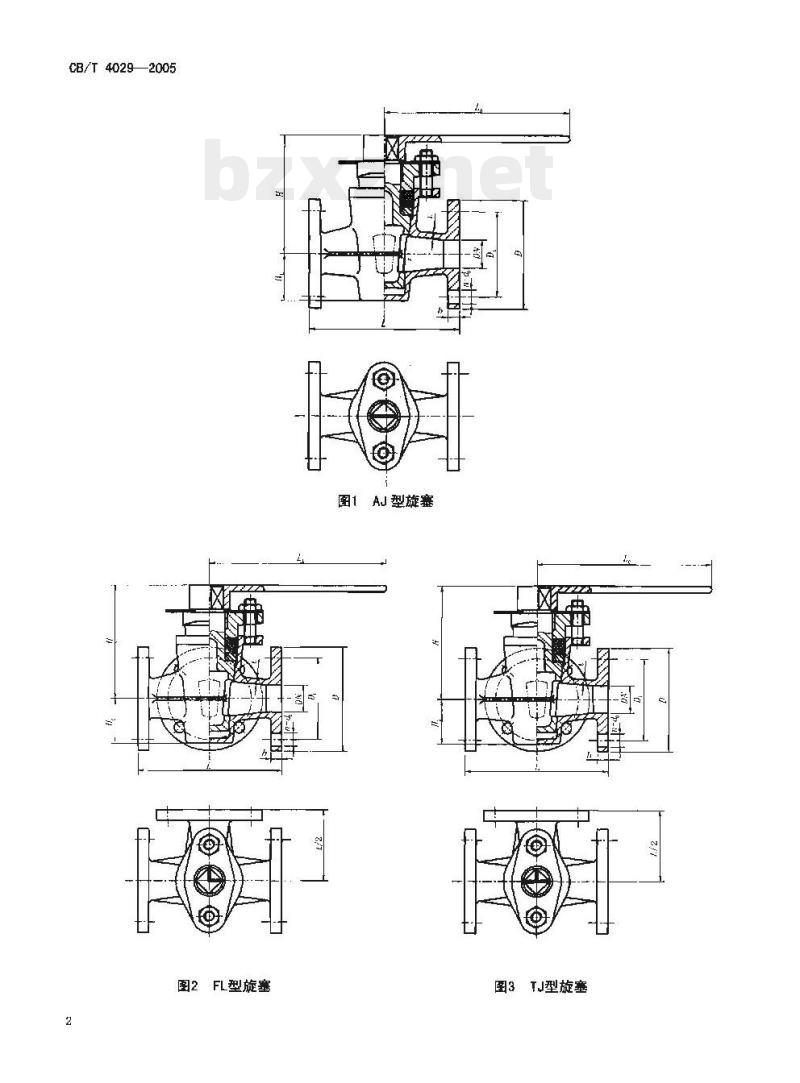

图2FL型旋塞
图1AJ型旋塞
图3TJ型旋塞
外形尺寸
3.4标记示例
表2旋塞的基本尺寸
公称通径为25mm的直通型J类法兰青铜0.5MPa填料旋塞标记为:旋塞CB/T4029-2005AJ25
公称通径为32mm的二通J类法兰青铜0.5MPa的L型填料旋塞标记为:旋寒CB/T4029-2005LJ32
公称通径为50mm的一通.T炎法兰青铜0.5MPa的T型填料旋塞标记为:旋塞CB/T4029-2005T.T50
4要求
4.1材料
旋塞的主要零件材料见表3。
表3旋塞的主要零件材料
零件名称
本体、塞芯
填料压盖
螺杜、螺母
铸青铜
优质碳素缩构钢
铸铜或
铅黄铜
铅黄铜
牌設号
ZCuSn5Pb5Zn5
ZCuSn5Pb5Zr5或
HPb61-1
IPb59-1
铸件每炉应至少有二个带炉号的备查试棒,保存期不应少于3a。4.3强度
阀体在0.75MPa液床下应成无渗漏。4.4密封性
旋塞密封面在0.55Pa液压下允许有不大于0.01×DWVmm/s的渗漏量,AJ
CB/T 4029—-2005
单位为旁米
标准号
GH/T 1176—1987
GH/T699—1999
GB/T 1176—1987 或
GB/T 5231—2001
GB/T5231—2001
CB/T 4029-2005
4.5尺寸公差
旋塞的线性尺寸公差应符合GB/7600一1991中的3.2:3.3、3.10的要求。4.6形位公差
旋塞的形位公差应符合GB/T600-19911小的3.1、3.10的要求。4.7
旋赛的外观应符合GB/T 600--1991中3.4-~3.8的要求。5试验方法
5.1铸件
铸件的化学成分和力学性能试验方法按GB/T11.76一1987有关规定过行,结果应符合4.1的要求。5.2
旋寒的强度试验方法按CB/T600-1991中4.1241.3和4.5的规定进行,试验压方为0.75MPa,结果应符合4.3的要求。
5.3密封性
旋帮的密封性试验方法按GBT600结果应符合4.4的娶求,
5.4尺寸公差
-1991中
旋塞的线性尺寸公差眉相应等级的量具检查。5.5形位公差
42.3和43.5的规定进行,试验压力为0.55MPa结果应符合3.3和4.5的要求
旋寒的形位公关按G/1958规定的方法进行检验:结果应符合4,6的要求5.6外观
旋的外观用自测方法检查。结果应符合4.7的要求检验规则
检验分类
旋塞的检验分型式检验和出厂检验6.2型式检验
6.2.1检验项目
型式检验项目应备合表4的规定:表4旋塞型式检验和出厂检验的赖目序号
拾验项目
铸件化学成分知力学性龍
密封性
形公差
要求的
草条号
3.3和4. 5
法:“→”为必检项目:“一”为不检项口。6.2.2检验样品数量
旋塞型式检验的样品应为三个,4
试验有法的
章条号
型式境验
出检验
6.2.3判定规则
CB/T 4029—2005
旋塞所有样品全部检验项目符合要求,判为型式检验合格:有不符合要求的项目,允许加倍取样复验。著复验仍有不符合要求的项门,则判为型式检验不合格。6.3出厂检验
6.3.1旋塞出厂检验项目按表4规定,6. 3.2出厂检验应逐个产品进行。6.3.3全部检验项目符合要求的旋寒判定为出厂检验合格;铸件化学成分、力学性能试验若有不符合要求的旋塞:则判为出厂检验不合格;其他项目的检验,若有不符合要求的旋塞,允许返修后进行复验。若复验仍不符合要求,则判该旋塞出厂检验不合格。7标志和包装
7.1旋塞的标志按GB/T3032的规定。7.2旋塞的包装按GB/T600—1991中6.3和6.4的规定。5
CB/T40292005
附录A
(资料性附录)
本标准与 JIS F 7381-1996 技术性差异及其原因本标准与JTS F 73811996的技术性差异及其原因见表A.1表A.1本标准与JISF7381—1996的技术性差异及其原因本标准的章条编号
技术性差异
日本标准产品名称
L型旋塞
T型旋塞
零件名称
本体、塞芯
填料压盖
琪料座
螺柱、螺母
本材料
BC6或
C3771BD
C3771BD
本标准产品名称
AJ型璇塞
LT型旋塞
TJ型旋塞
中国材料
ZCuSp5Pb57n5
ZCuSn5Ph5z.n5或
HPb61-1
HPb59-1
以适应我国船舶管系附件术语的规定。
以适应我国国情,采用我国相近的材料
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
