CB/T 4030-2005 Jkind of bronze 1.6 MPa cocks.
1范围
CB/T 4030规定了乳形接头连接尺寸按JIS F 7440的J类青铜1.6 MPa旋塞(以下简称旋塞)的分类、要求、试验方法、检验规则、标志和包装。
3.4标记示例
公称通径为15 mm,一端螺纹接头,一端乳形接头的旋塞标记为:
旋塞 CB/T4030—2005JS15
公称通径为10 mm,两端乳形接头的旋塞标记为:
旋塞CB/T4030—2005JU10
4要求
4.1材料
旋塞的主要零件材料见表3。
4.2铸件
铸件每炉应至少有三个带炉号的备查试棒,保存期不少于3 a。
4.3强度
当DN为6 mm和10 mm时,阀体的强度在3.0 MPa液压下应无渗漏。当DN为15 mm和20 mm时,阀体的强度在2.4 MPa液压下应无渗漏。
4.4密封性
当DN为6 mm和10 mm时,塞芯密封面在2.20 MPa液压下应无渗漏。当DN为15 mm和20 mm时,塞芯密封面在1.76 MPa液压下应无渗漏。
4.5尺寸公差
旋塞的线性尺寸公差应符合GB/T 600—1991中3.2、3.3、3.10的要求。
4.6形位公差
旋塞的形位公差应符合GB/T600-1991中3.1、3.10的要求。
4.7外观
旋塞的外观要求应符合GB/T 600-1991中3.4~3.8的要求。
标准内容

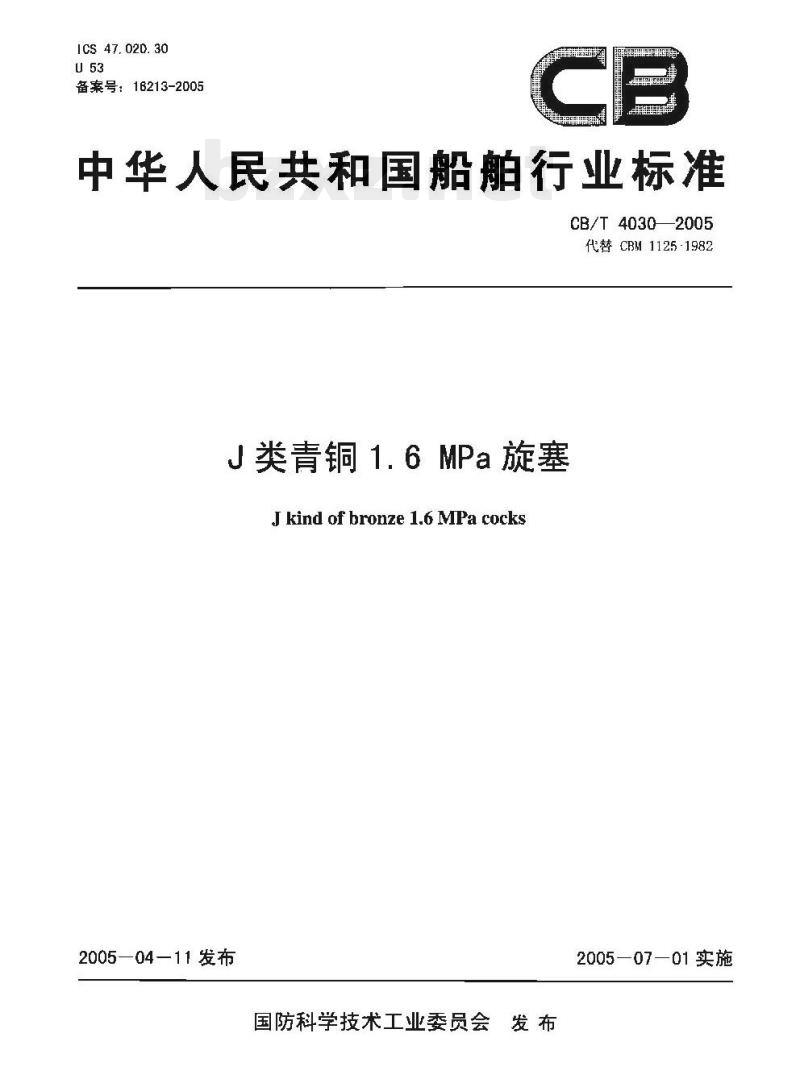

ICS 47.020. 30
备案号:16213-2005
中华人民共和国船舶行业标准
CB/T 4030—2005
代替CBM1125-1982
J类青铜1.6MPa旋塞
J kind of bronze 1.6 MPa cocks2005—04—11发布
国防科学技术工业委员会发布
2005—07—01实施
CB/T4030—2005
本标雅修改采用日本T业标准ITSF7387—1996《船用青铜16R旋塞》(英文版)。本标推规定的乳形接头雄接尺寸和密封面,阀门结构长度与零件尺寸、适用介质,最高工作力一介质状态的关系等与.TFSF7387致。在其他方面,标准做了如下修改:a)将采川H本工业标的旋塞统称为I类旋塞:b)把JIS F 7387—1996中的S型确定为JS型,U型确定为.IU型:c)材料参照本标准选用相近的国内材料。有关技术性差异已编入止文中,并在它们所涉及的条款的边空白处门垂直单线标识,附录A列出了这些技性差异的--览表以供参考。本标准的附录A为资料性附录。
本标准自实施之H起代替CBM1125一1982《16kgf/cm菁铜旋塞》木标准由中国船舶工业集团公司提出本标准由菌船舶工业综合技术经济研究院归口、木标准起草单位:中国船舶T业综合技术经济研究院,武吕造船」、东台市航溺船用阀门厂,本标准主要起草人:李止和、罗发元、梁春玲,王春芬、谢道礼、沈春元,本标准有统一施工图样提供。
本标准于1982年首次发布。
1范围
J类青铜1.6MPa旋塞
CB/T 4030—2005
本标准规定了乳形接头连接尺寸按JTS7440的J类警铜1.6Pa旋塞(以下简称旋塞)的分类、要求、试验方法、检验规则、标患利包装。本标推适用于蒸气。淡水、燃油、滑油等介质的船舶管路系统用旋的设计、制造和验收。2规范性引用文件
下列文件守的条款通过本标准的可用而成为木标准的条款,风是注目期的引用文件,其随后所有的修改单(不包含勘误的内容或修订版均不适用于本标准,然面,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的用文件,其最新版本适用于本标准。GB/T 600—1991
船舶管路阀件通用技术条售
铸造铜合金技术条件
GB/T1176-1987
GB/T1958形状知位置公差检测规定GB/T3032
船舶管路附件的标志
JIS F 7740
3分类
3.1型式
铜管用乎形接头
旋塞的型式规定如下:
JS型-
一端螺纹接头,一端乳形接头施塞一两端乳形接头旋塞。
3.2基本参数
旋寒的基本参数见表!
表1旋塞的基本参数
最高工作压力
3.3结构和基本尺寸
6、10
旋塞的结构和基本尺寸按图1、图2和表2。公称通径DA
适用介质
鲍和蒸汽
和脉动水
度不高于120℃的静流水
饱和蒸汽
淮和脉动水
温度不高F120'℃的静流水
CB/T 4030—2005
图 1 JS型旋塞
3.4标记示例
公称通径为15mm,
结拘尺寸
表2旋塞的基本尺寸
图 2 JU 型旋塞
M20 X 1.5
H24×2
M30×2
一端螺纹接头,一端乳形接头的旋塞标记为:旋塞CB/T 4030—2005JS15
公称通径为10mm,两端乳形接头的旋塞标记为:旋塞CB/T4030—2005JU10
4要求
4.1材料
旋塞的主要零件材料见表3。
单位为毫米
重量Kg
零件名称
塞体,塞芯
乳形接头
4.2铸件
表3旋塞的主要霉件材料
铸青铜
铅黄铜
ZCuSn5Pb57.m5
HPb59 1
铸件每炉应至少有一个带炉号的备查试棒,保存期不少于3a。4.3强度
当D为6mm和10mm时,阀体的强度在3.0MPa液压下应无渗漏,当D15 mm和20 mum时,阀体的强度在2.1MPa液压下应无渗漏。4.4密封性
当DW为6 mm和10 mm时,塞芯密封面在2.20证Pa液压下应无渗。当DV为15mm和20mm时,塞芯密封面在1.76MPa液压下应无渗漏4.5尺寸公差
旋塞的线性尺寸公差应符合GB/T600一1991中3.2、3.3、3.10的要求。4.6形位公差
旋寒的形位公差应符合GB/T600一1991中3.1、3.10的要求。4.7外观
旋塞的外观要求应符合GB/T600—1991中3.4~3.8的要求。5试验方法
5.1铸件
C/T4030—2005
标准编号
GB/T 1176-1987
GB/T5231-2001
铸件的化学成分和力学性能试验方法按GB/T 1176-1987的规定进行。结果应符合4.1的要求5.2强度
旋塞的强度试验方法按GB/T6001991=4.1.2、4.1.3和1.3.5的规定进行,结果应符合4.3的要求,5.3密封性
旋塞塞心的率封性试验方法按GB/T600一1991中4.2.2和4.3.5的规定进行,结果应符合4.1的要求。5.4尺寸公差
旋塞的线性尺寸公差呢相应等级的量检查。结果应符合3,3和4.5的要求,5.5形位公差
旋寒的形位公差按GB/T1958规定的方法检查。结果应符合4.6的要求。5.6外观
旋塞的外观用!测方法检查。结果应符合4.7的要求,6检验规则
6.1检验分类
旋塞的拉验分型式检验和出厂检验。6. 2型式检验
6.2.1检验项目
型式检验项口应符合表4的规定。3
CB/T 4030- 2005
检验项目
铸件化学成分和力学性能
密村性
尺寸公差
形位公差
注:“,”为必检项日:
6.2.2检验样品数量
旋塞型式检验和出厂检验的项日表4
要求的章、条号
3.3、4. 5
为不检项量
旋塞型式捡验的栏晶应为二个。试验方法的章、条弓
型式冷验
出厂检验
6.2.3判定规则
旋塞所有样品全部检验项日符合要求,判为型式检验合格,若有不符合要求的项目,应加倍取样复验:若复验仍有不符合要求的项目,卿判为型式检验不合格。6.3出厂检验
6.3.1旋塞出!验项目按表4规定6.3.2出厂检验应逐个产品送行。6.3.3全部检验项目符合要求的旋塞判定出检验合格,件化学成分、力学性能试验若有不符合要求的旋塞,则判为出厂检验不合格:其他项目的检验,若有不符合要求的旋案,充许返修后复验。若复验仍不符合要求,则判该旋塞的厂检验不合格。7标志和包装
7.1旋塞的标志按GR/T3032的规定7.2旋寒的包装按GB,T600-1991中6.3和6.4的规定附录A
(资料性附录)
本标准与JISF7387—1996的技术性差异及其原因本标准与JISF7387:-1996的技术性差异及其原因见表A.1。表A.1本标准与JIS7387-1996的技术性差异及其原因本标准的章条编号
技术性差异
日本标准产品名称
S型旋塞
C型旋塞
A型塞芯杆方向与通孔方向致
B型塞芯杆方向与通孔方间垂直
零件名称
塞体、塞芯
乳形接头下载标准就来标准下载网
日本材料
CI1OOBD
本标雅产品名称
JS型旋塞
JU型旋塞
保留B型
中国材料
ZuSn5Fb52n5
[IPb59-1
CB/T 4030—2005
以适应我国船舶管系
谢件术语的规定:
以适应国际普通
以适应我国困情,采
用我国相近的材料。
000010
