CB 589-95.

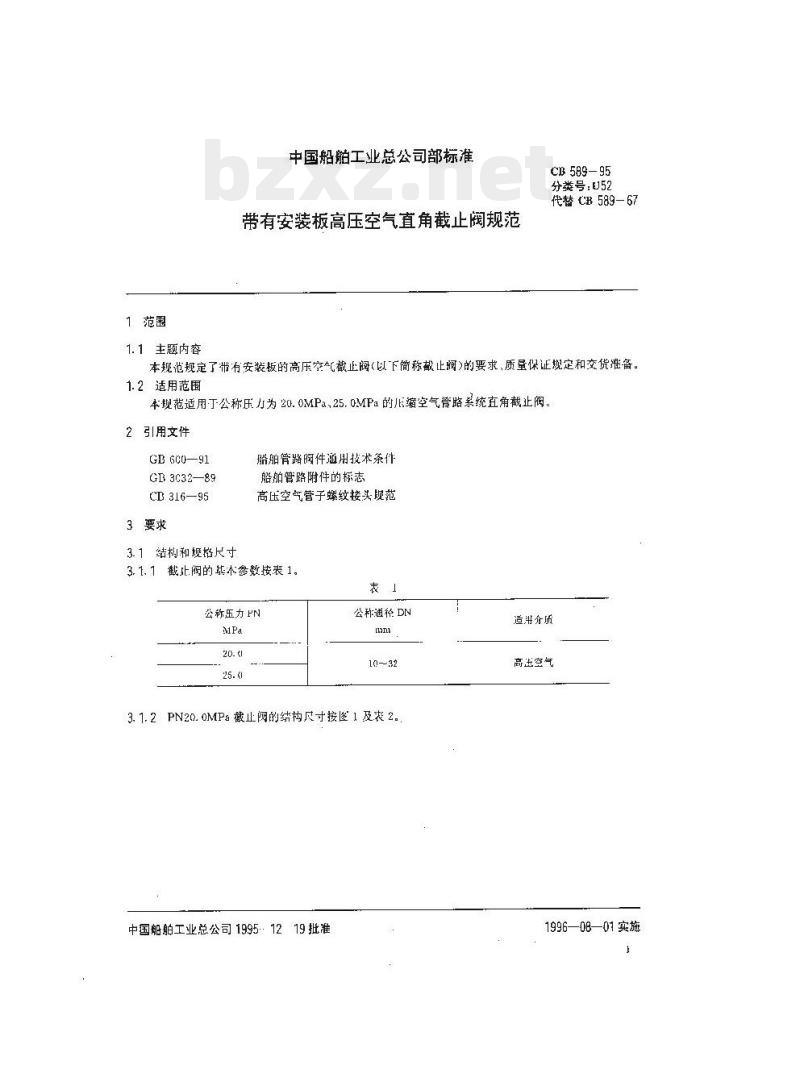

1范围
1.1主题内容
CB 589规定了带有安装板的高压空气截止阕(以下简称截止阀)的要求,质量保证规定和交货准备。
1.2适用范围
CB 589适用于公称压力为20.0MPa、25.0MPa的压缩空气管路系统直角截止阀。
2引用文件
GB 600—91船舶管路阀件通用技术条件
GB 3032—89船舶管路附件的标志
CB 316—95高压空气管子螺纹接头规范
3要求
3.1 结构和规格尺寸
3.1.1 截止阀的基本参数按表1。

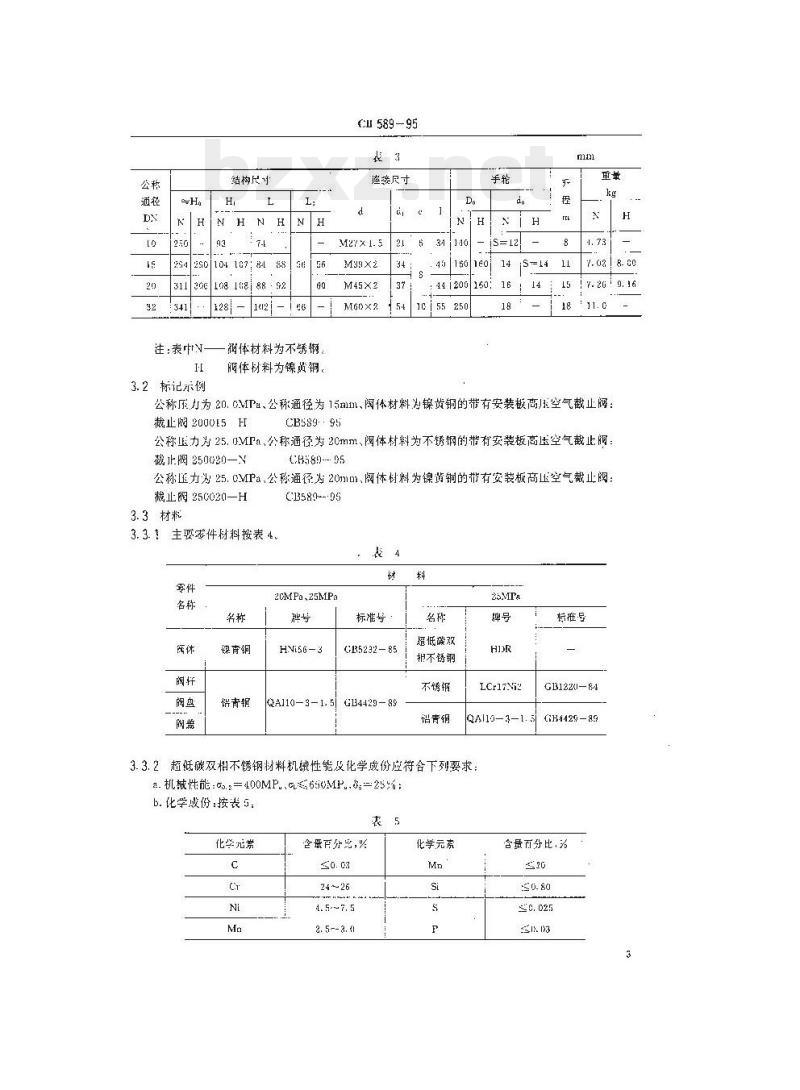

注;表中N—-一阀体材料为不锈钢。
H——阀体材料为镍黄铜。
3.2标记示例
公称压力为20.0MPa、公称通径为15mm,阀体材料为镍黄铜的带有安装板高压空气截止阀:截止阀200015—H CB589—-95
公称压力为25.0MPa,公称通径为20mm,阀体材料为不锈钢的带有安装板高压空气截止阀:截止阀250020—N CB589---95
公称压力为25.0MPa,公称通径为20mm,阀体材料为镍黄铜的带有安装板高压空气截止阀:截止阀250020—H CB589--95
3.3 材料
3.3.1 主要零件材料按表4。
