CB 1030-83.
CB 1030适用于砂模铸造、铁素体或珠光体基体的蠕虫状石墨铸铁的金相组织检验。规定了金相组织中石墨蠕化率、基体组织中铁素体和珠光体含量的评级图。
CB 1030主要用于指导生产，铸件质量金相组织检验，改进工艺、提高质量。
1技术要求
1.1蠕铁的金相组织依据产品技术条件中有关金相组织的规定，按本标准相应级别图进行检验。
1.2石墨蠕化率按第一级别图评定。
1.3基体组织中铁素体和珠光体含量按第二级别图评定。
试样要求
2.1金相试样由机械性能试棒上截取，有特殊规定的零件按具体规范取样。
2.2石墨蠕化率评级在不经漫蚀的抛光试样表面上进行，显微放大倍数为100倍。
2.铁素体和珠光体基体组织评级的试样需经3%~4 %硝酸酒精溶液浸蚀，显微放大倍数为100倍。
2.评级时，在整个试样磨片上随机地选取至少三个视场与标准图片对照，然后取其平均值作为该试样的评级。
检验结果表示方法3.1标准中组织代号:V —石墨蠕化率F--—铁素体P.-珠光体

中国船舶工业总公司部标准
CB 1030—83
蠕虫状石墨铸铁金相检验
1983-12-07发布
中国船舶工业总公司
1984-10-01实施

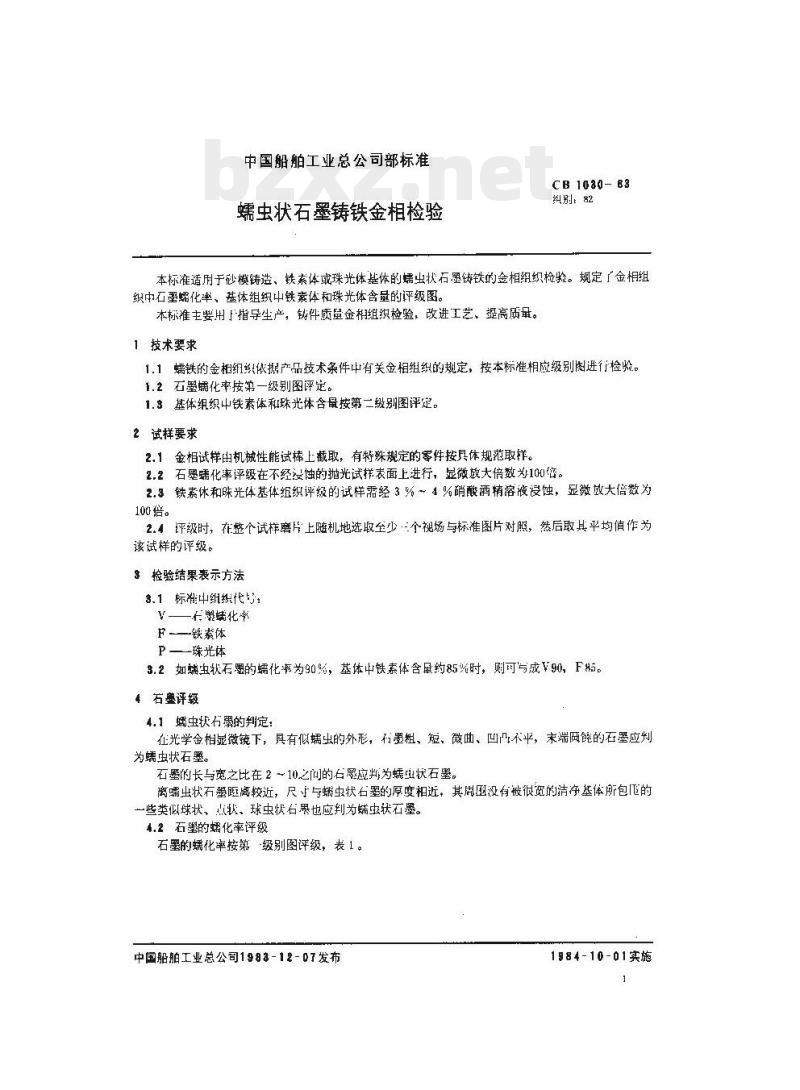

中国船舶工业总公司部标准
蠕虫状石墨铸铁金相检验
CB1030-83
组别82
本标准适用于砂模铸造、铁素体或珠光体基体的蠕出状石墨铸铁的金相组织检验。规定「金相组织中石墨蟠化率、基体组织中铁素体和珠光体含量的评级图。本标准主要用」指导生产，铸件质虽金榈组织检验，改进工艺、提高质量。1技术要求
1.1蠕铁的金相组织依据产品技术条件中有关金相组织的规定，按本标准相应级别图进行检验。1.2石墨蠕化率按第一级别图评定。1.3基体组织中铁素体和珠光体含最按第二级别图评定。2试样要求
2.1金相试样由机械性能试棒上截取，有特殊规定的零件按具体规范取样。2.2石墨化率评级在不经浸蚀的抛光试表面上进行，显微放大倍数为100倍。2.3铁素休和殊光体基体组织评级的试样需经3%~4%硝酸酒精溶液浸蚀，显微放大倍数为100
2.4评级时，在整个试样磨片上随机地选取至少·个视场与标准图片对照，然后取其平均值作为该试样的评级。
3检验结果表示方法
3.1标准中组织代号：
V——墨蜗化率
F—铁素体
P——珠光体
3.2如端虫状石墨的蠕化率为90%，基体中铁素体含最约85%时，则可与成V90，F胎。4石评级
4.1螨虫状石墨的判定：
在光学金相显微镜下，具有似出的外形，和墨粗、短，微曲、凹凸不平，末端两铠的石墨应判为端虫状石墨。
石墨的长与宽之比在2～10之问的石累应判为蠕函状石墨。离端出状石墨距离较近，尺与蛛虫状石墨的厚度相近，其周题没有被很宽的洁存基体所包區的一些类似球状，点状、球虫状右墨也应判为螨虫状石鉴。4.2石墨的蠕化率评级
石墨的蠕化率按第级别图评级，表1。中国船舶工业总公司1983-12-0了发布1984-10-01实施

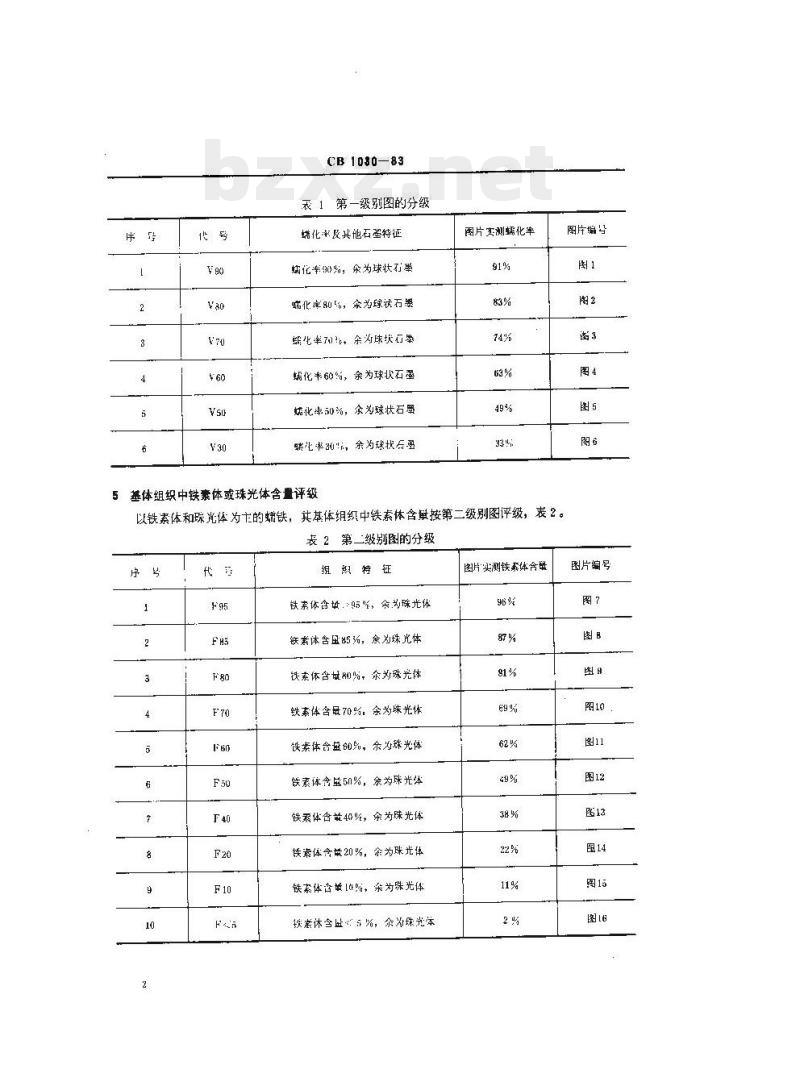

CB 1080—83
表1第一级别图的分级
蜡化率及其地石墨特征
蜗化率90%，余为球状石学
端化率805，余为球状石累
朝化率7，杀为球坎石学
蜗化率60%，余为球状石墨
婧化率动%，余为球状石墨
柴化率30，余为球状后翌
基体组织中铁素体或珠光体含量评级图片实测蜗化率
图片编号
以铁素体和珠光体为亡的蠕铁，其基体组织中铁素体含量按第二级别图评级，表2。表2第二级别图的分级
组熙特征
铁索体含址，95%，余为殊光体
铁素体含显85%，余为珠光体
铁索体含址剂%，余为殊光体
铁素体含最70%，余为殊光体
铁素体含盘0%，余为珠光体
铁素体含垒51%，余为殊光体
铁系体含款40%，为殊光体
铁素体含量20%，余为殊光体
铁索体含最[%，杂为殊光体
铁紫休含盛：%，余为珠光体
图片实测铁系体含盘
图片编号

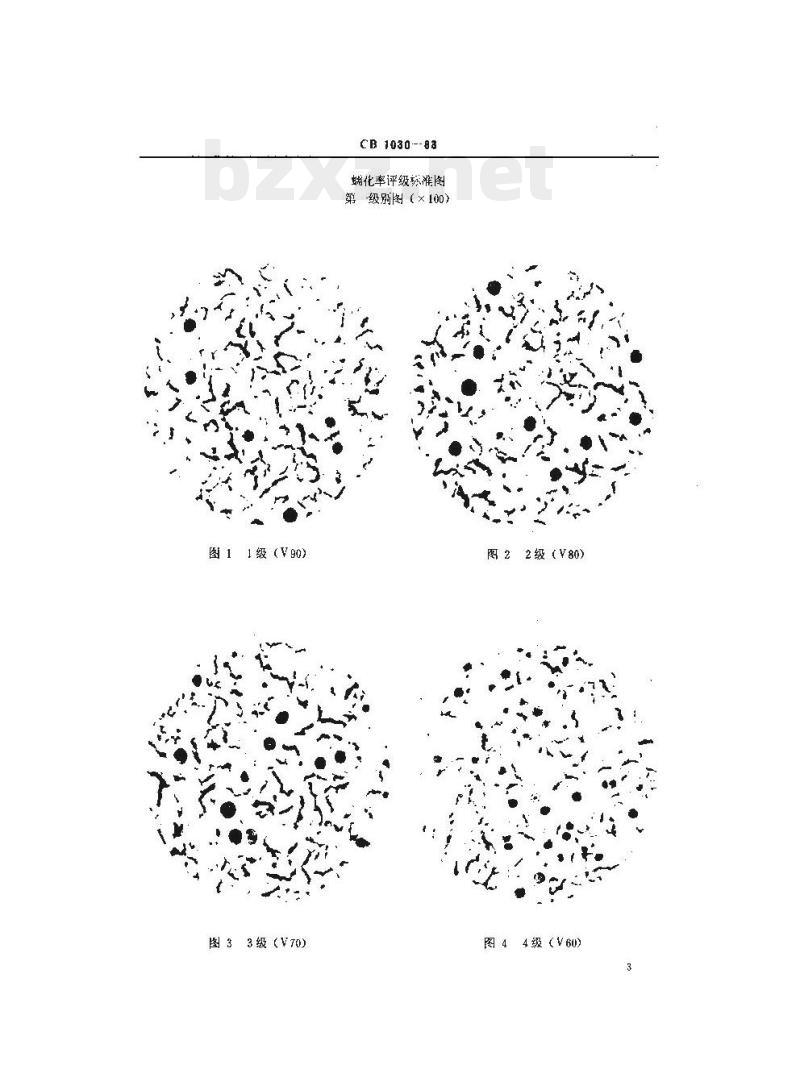

图11级 (V90)
图33级（V70)
CB 1030--83免费标准下载网bzxz
端化率评级标准阁
第级刷阁（×100）
2级（V80)
图44级（V60)

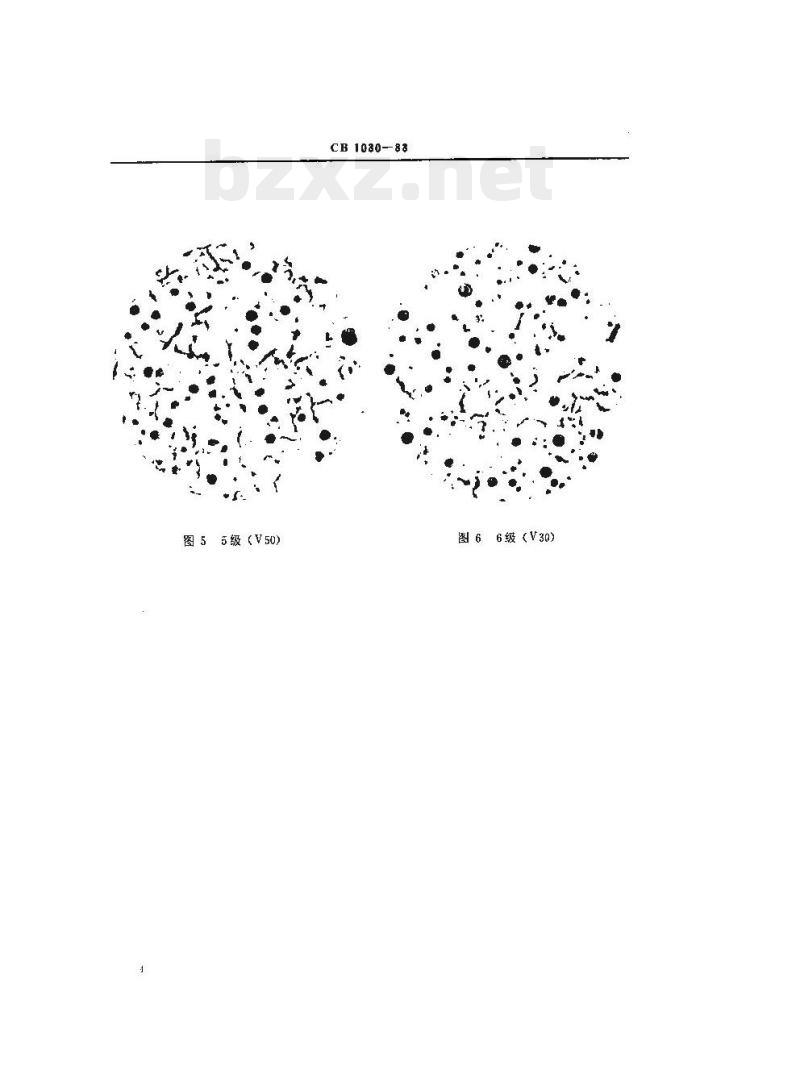

5级(V50)
CB 1030-83
图66级(V30)
图７1级（F95)
图93级（F80)
CB 1030—83
铁素体含量评级标准图
第二级别图（×100）
图2级(F85)
图101级（F70）
图115级（F6U)
图137级（F40)
CB 1080—B3
图126级（F50）
图148级（F20)
图159级（F10）
CB1030—83
附加说明：
本标准由中国船舶二业总公第「二所提山，由725所归口。本标准出中国船舶工业总公司第「二所负贡起草。本标准主起草人云样森。
图1610级（F5）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
