CB 906-79
基本信息
标准号： CB 906-79
中文名称：p30齿轮传动法兰青铜截止阀
标准类别：船舶行业标准(CB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：294235
标准分类号
关联标准
出版信息
相关单位信息
标准简介
CB 906-79.
CB 906齿轮传动法兰青铜截止阀仅用于水下产品。
1．截止阀的类型和基本参数按表1。
2．截止阀的型式和基本尺寸按图1、图2和表2。
标记示例
g 30、Dg 150的A型齿轮传动法兰青铜截止阀:
齿轮传动截止阀A 30150 CB 906-79
3。截止阀的主要零件材料按表3。
4。法兰连接尺寸按GB 569—65。
5、截止阀装配后，以P-38kgf / cm2进行密封性水压试验。
6．制造、试验和验收技术条件按GB 600--65。
本标准代替CB/T 46--1999《船用搭焊钢法兰》。
本标准与CB/T46-1999相比主要变化如下:
a)增加了标志、包装、贮存等要求;
b)增加了检验方法和检验规则等内容;
c)法兰材料增加了奥氏体不锈钢;d)法兰型式分为A型和B型两种;
e)增加了法兰内径的基本尺寸;
CB 906齿轮传动法兰青铜截止阀仅用于水下产品。
1．截止阀的类型和基本参数按表1。
2．截止阀的型式和基本尺寸按图1、图2和表2。
标记示例
g 30、Dg 150的A型齿轮传动法兰青铜截止阀:
齿轮传动截止阀A 30150 CB 906-79
3。截止阀的主要零件材料按表3。
4。法兰连接尺寸按GB 569—65。
5、截止阀装配后，以P-38kgf / cm2进行密封性水压试验。
6．制造、试验和验收技术条件按GB 600--65。
本标准代替CB/T 46--1999《船用搭焊钢法兰》。
本标准与CB/T46-1999相比主要变化如下:
a)增加了标志、包装、贮存等要求;
b)增加了检验方法和检验规则等内容;
c)法兰材料增加了奥氏体不锈钢;d)法兰型式分为A型和B型两种;
e)增加了法兰内径的基本尺寸;
标准图片预览
标准内容
中华人民共和国第六机械工业部部

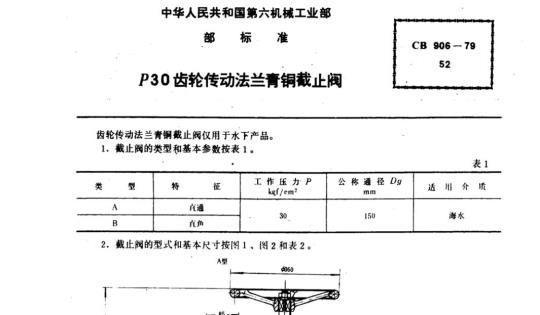

P30齿轮传动法兰青铜截止阀
齿轮传动法兰青铜截止阀仪用于水下产品。1.截止阀的类型和基本参数按表1。类
工作压力P
kgf/em
截止阅的型式和基本尺寸按图1、图2和表2。A型
中华人民共和国第六机械工业部发布1360
公称通径Dg
1均布
CB906-
适价质
1980年10月1日实施
共3第2页

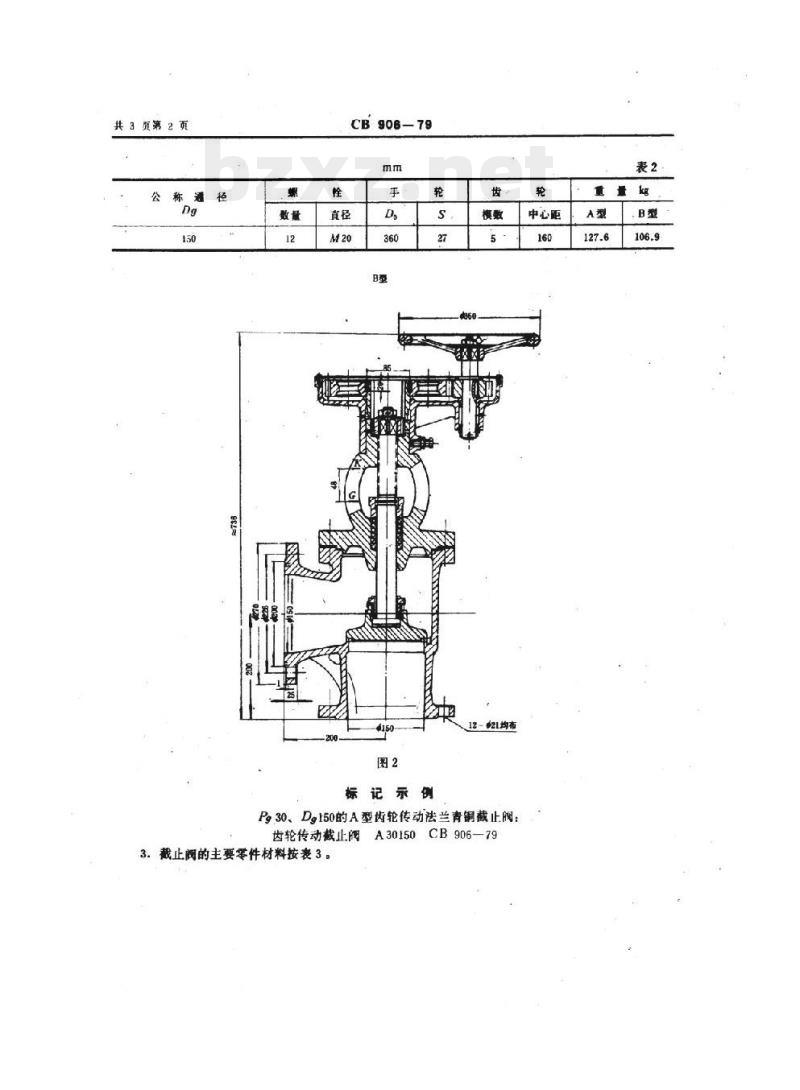

CB906-79
标记示例
21均布
Pg30、Dg150的A型齿轮传动法兰青铜截止阀齿轮传动截止阀A30150CB906—793.截止阅的主要零件材料按表3。轮
中心距
零件名称
阅体：阔盘、阔盖
大小齿轮
铸锅青钢
铝青钢下载标准就来标准下载网

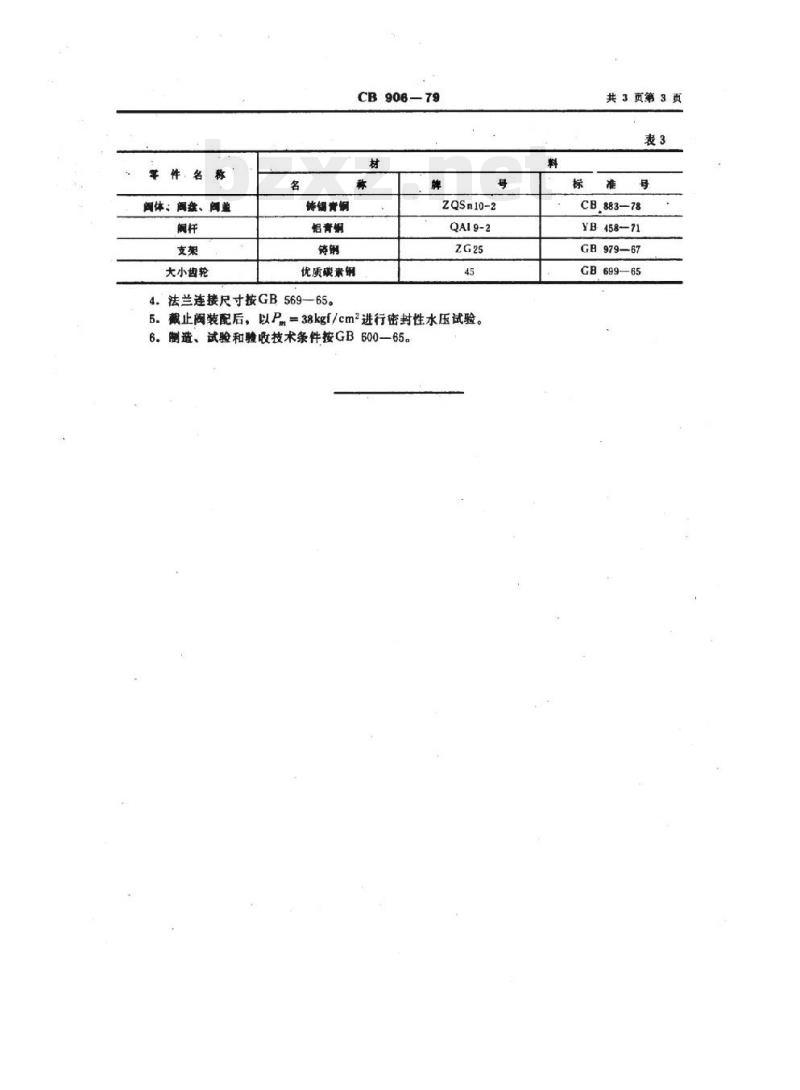

CB906—79
优质碳素钢
4.法兰连接尺寸按GB569—65。
ZQSn10-2
QAI9-2
5.截止阀装配后，以Pm=38kgf/cm2进行密封性水压试验。6.制造、试验和验收技术条件按GB600—65。料
共3责第3页
CB883-78
YB458-71
GB979—67
GB699-65
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
