CB/T 4192-2011
基本信息
标准号： CB/T 4192-2011
中文名称：潜水器和水下装置耐压结构材料技术条件
标准类别：其他行业标准
英文名称：Technical specifications of material of pressure hull structure for submersibles and underwater equipments
标准状态：现行
发布日期：2011-06-15
实施日期：2011-10-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：1792133
标准分类号
标准ICS号：造船和海上建筑物>>船舶和海上建筑物综合>>47.020.99有关造船和海上建筑的其他标准
中标分类号：船舶>>船舶总体>>U12船体通用结构
关联标准
出版信息
出版社：中国船舶工业综合技术经济研究院
标准价格：0.0
出版日期：2011-10-01
相关单位信息
起草单位：中国船舶重工集团公司第七〇一研究所
归口单位：中国船舶重工集团公司标准化研究中心
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了潜水器和水下装置耐压结构用钢板、型钢、钢锻件、焊接材料的要求、试验方法、检验规则。
本标准适用于潜水器、水下装置和甲板加压舱的钢质耐压结构的选材。潜水模拟舱的耐压结构亦可参照使用。
标准图片预览
标准内容
ICS47.020.99
备案号：32895-2011
中华人民共和国船舶行业标准
CB/T4192——2011
潜水器和水下装置耐压结构材料技术条件Technical specifications of material of pressure hull structure for submersibles andunderwaterequipments
2011-06-15发布
TREDIS
中华人民共和国工业和信息化部2011-10-01实施
本标准按照GB/T1.1一2009给出的规则起草。CB/T4192—2011
本标准是国家标准调整为行业标准的项目，原国家标准编号是GB11632一1989。本标准与GB11632一1989《潜水器和水下装置耐压结构材料技术条件》相比主要变化如下：增加了规范性引用文件：
修改了钢材力学性能和耐压结构钢板和型钢的强度等级；修改了钢板厚度偏差的要求；
修改了高强度钢锻件的力学性能。d)
本标准由中国船舶重工集团公司提出。本标准由中国船舶重工集团公司标准化研究中心归口。本标准起草单位：中国船舶重工集团公司第七O一研究所。本标准主要起草人：耿黎明、刘朝骏。I
1范围
潜水器和水下装置耐压结构材料技术条件CB/T4192—2011
本标准规定了潜水器和水下装置耐压结构用钢板、型钢、钢锻件、焊接材料的要求、试验方法、检验规则。
本标准适用于潜水器、水
参照使用。
2规范性引用文件
和甲板
文件的应用是必不
下列文件对于本
件。凡是不注日期
GB/T228
GB/T229
GB/T232
GB/T6384
CB/T773
CB1124
CB1207
《潜水系统利
《材料与焊接
3技术要求
钢板及型钢
替水果
件，其最新
室温拉伸记
夏比摆锤冲
弯曲试验方
压舱的钢质耐压结构的选材。潜水模拟舱的耐压结构亦可的。凡
期的版本适用于本文
文件，仅所
日期的用
的修改
（包括所有
试验方法
适用于本文
海洋工程用金属材料在天然环境中的海水腐蚀试验方法勾钢锻件技术条件
强度船体结构钢焊
钢锻件技术条
入级与建造规
中国船级社
资材料的鉴定、
中国船级社I9
和进货检验规则
一般包括：
潜水器和水下装置耐压结构有柔用船用钢板和型钢，一般强度船体结构用钢B、DE四个等级、高强度船体结构用钢A32、032、2、F32A36、D36、E36、F36、A40、D40、E40、F40十二个等级；
高强度淬火回火钢420MPa、460MPa、500MPa、550MPa、620MPa、690MPa六个届服强度c）wwW.bzxz.Net
等级；
3.1.2经验船部门和订货方认可，也可采用其他强度等级的专用钢板和船用钢材以外的品种，但这些钢材的力学性能、焊接性能、耐腐蚀性等技术指标不得低于船用钢材的相应水平，且有一定的实际使用经验。
3.1.3上述各等级的船用钢板和型钢，其化学成分、热处理、力学性能应符合《材料与焊接规范》（2006版）的规定。其他强度等级的专用钢板和船用钢材以外的品种，其化学成分、热处理、力学性能应符合相应的专用技术条件。
3.1.4用于耐压结构的钢板厚度允许偏差应符合《材料与焊接规范》（2006版）第三章的要求。1
CB/T4192—2011
用于耐压结构的型材，根据制造工艺要求可选择与耐压壳体牌号相同的型钢或组合剖面型材。用于耐压结构的钢材在工作环境温度下，物理性能应稳定。3.1.6
钢材的弹性模量E应在1.96×10\MPa～2.16×10°MPa范围内，并且具有切线模量E.的测量值钢材的泊松比μ应在0.28～0.32范围内。3.1.8
直接与海水接触的耐压结构用钢材，均匀腐蚀量每年应不大于0.15mm。2钢锻件
用于耐压结构或其通舱管件的高强度钢锻件，其拉伸性能和冲击性能应符合CB1207的要求，3.2.2用于耐压结构或其通舱管件的钢锻件，其上届服强度ReH不大于450MPa的，其拉伸性能和冲击性能应符合CB/T773的要求。
3焊接材料
3.3.1耐压结构钢板、型钢及钢锻件用焊接材料应符合《材料与焊接规范》（2006版）的要求，配其他强度等级专用钢板的焊接材料应符合相应的专用技术条件3.3.2
2耐压结构钢板与型钢或与钢锻件间的焊接，所选用的焊接材料应与母材相匹配。4
4试验方法
钢材化学成分分析、超声波检验和表面质量检验，应按《潜水系统和潜水器入级与建造规范》（1996版）的规定进行。
4.2钢材的拉伸、弯曲和冲击等力学性能试验应按GB/T228、GB/T229、GB/T232的规定进行。4.3高强度钢焊接材料的化学成分分析和力学性能试验应按CB1124的规定进行，配其他强度等级专用钢板的焊接材料的化学成分分析和力学性能试验应按相应专用技术条件的规定进行。4.4钢材的海水腐蚀性能试验应按GB/T6384的规定进行。检验规则
耐压结构材料应由承造厂质量检验部门负责检验，并应经验船部门或订货方认可，其检验项目按相关技术条件执行，包括如下：
钢材的化学成分分析；
钢材的力学性能试验；
焊接材料的化学成分分析和力学性能试验c)
钢材的超声波检验；
钢材的表面质量检验。

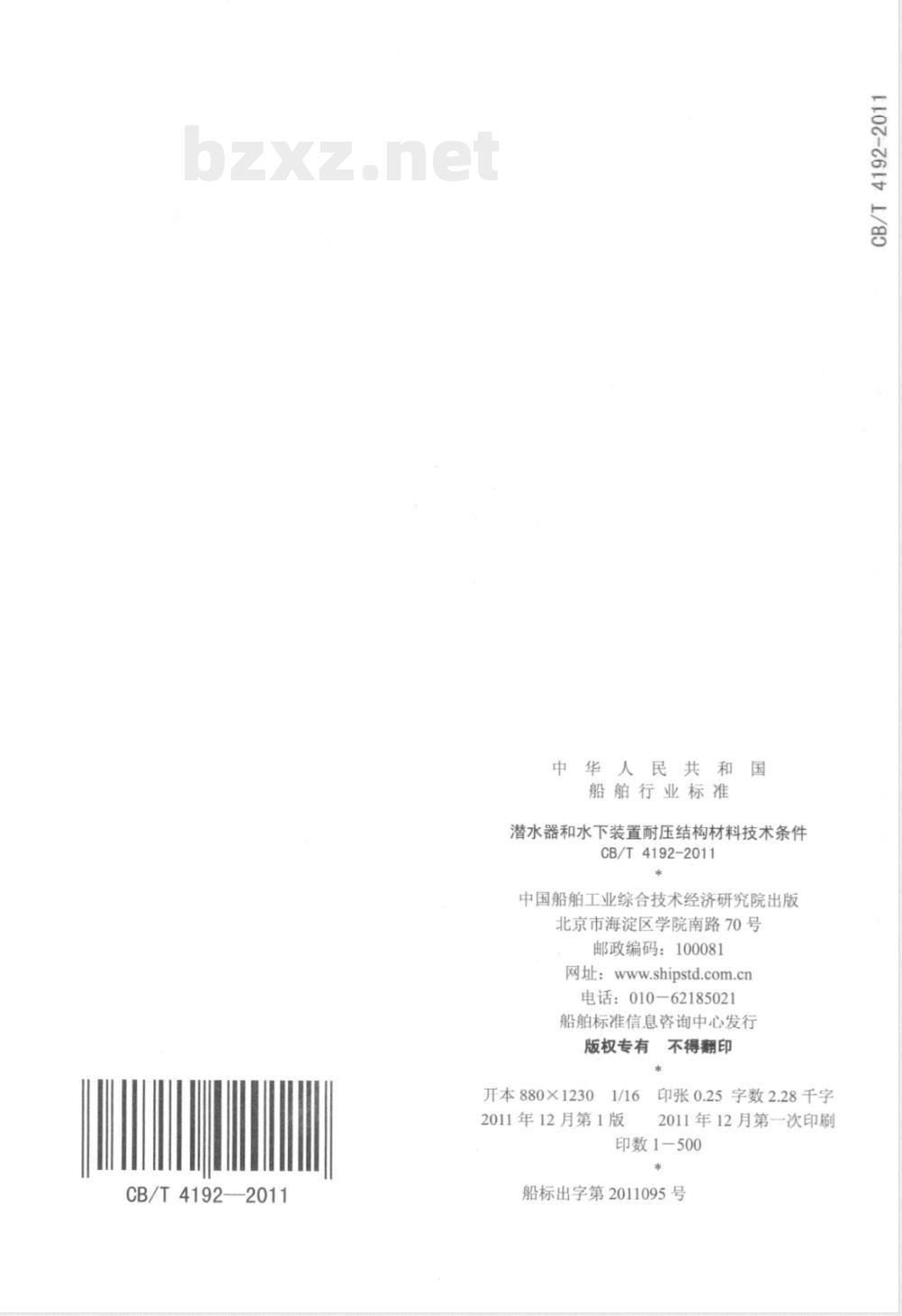

CB/T4192—2011
人民共
船舶行业标准
潜水器和水下装置耐压结构材料技术条件CB/T4192-2011
中国船舶工业综合技术经济研究院出版北京市海淀区学院南路70号
邮政编码：100081
网址：www.shipstd.com.cn
电话：010-62185021
船舶标准信息咨询中心发行
版权专有
不得翻印
开本880×1230
2011年12月第1版
印张0.25字数2.28千字
2011年12月第一次印刷
印数1-500
船标出字第2011095号
