CB/T 624-1995.
1主题内容与适用范围
CB/T 624规定了法兰连接尺寸按GB 569、GB 2501的水减压阀的产品分类、技术要求、试验方法、检验规则、标志和包装。
CB/T 624适用于介质为淡水.海水的船舶管路系统。
2引用标准
GB 569- -65船用法兰连接尺寸和 密封面
GB 600-91船舶管 路阀件通用技术条件
GB 2501- -89船 用法兰连接尺寸和密封面(四进位)
GB3032--89船舶管路附件的标志
ZB/T U52 001-89船用 铸造阀件壁厚
3产品分类
3.1水减压阀的型式规定如下:
A型一-法兰连接尺寸按GB 569的水减压阀
AS型--法兰连接 尺寸按GB 2501的水减压阀
3.2水减压阀的基本参数按表 1。
3.5标记示例
公称通径为32mm,进口压力为0.8~1.6MPa,出口压力为0.2~0.8MPa按GB569法兰连接尺寸和密封面的水减压阀:
水减压阀A8~16/2~8-32 CB 624- 1995
公称通径为65mm,进0压力为0. 8~1. 6MPa,出口压力为0.2~0.8MPa按GB 2501法兰连接尺寸和密封面的水减压阀:
水减压阀AS8~16/2~8-65 CB 624- -1995
4技术要求
4.1水减压阀 的技术要求按GB 600.
4.2水减压阀 主要零件的材料按表4。
1主题内容与适用范围
CB/T 624规定了法兰连接尺寸按GB 569、GB 2501的水减压阀的产品分类、技术要求、试验方法、检验规则、标志和包装。
CB/T 624适用于介质为淡水.海水的船舶管路系统。
2引用标准
GB 569- -65船用法兰连接尺寸和 密封面
GB 600-91船舶管 路阀件通用技术条件
GB 2501- -89船 用法兰连接尺寸和密封面(四进位)
GB3032--89船舶管路附件的标志
ZB/T U52 001-89船用 铸造阀件壁厚
3产品分类
3.1水减压阀的型式规定如下:
A型一-法兰连接尺寸按GB 569的水减压阀
AS型--法兰连接 尺寸按GB 2501的水减压阀
3.2水减压阀的基本参数按表 1。
3.5标记示例
公称通径为32mm,进口压力为0.8~1.6MPa,出口压力为0.2~0.8MPa按GB569法兰连接尺寸和密封面的水减压阀:
水减压阀A8~16/2~8-32 CB 624- 1995
公称通径为65mm,进0压力为0. 8~1. 6MPa,出口压力为0.2~0.8MPa按GB 2501法兰连接尺寸和密封面的水减压阀:
水减压阀AS8~16/2~8-65 CB 624- -1995
4技术要求
4.1水减压阀 的技术要求按GB 600.
4.2水减压阀 主要零件的材料按表4。

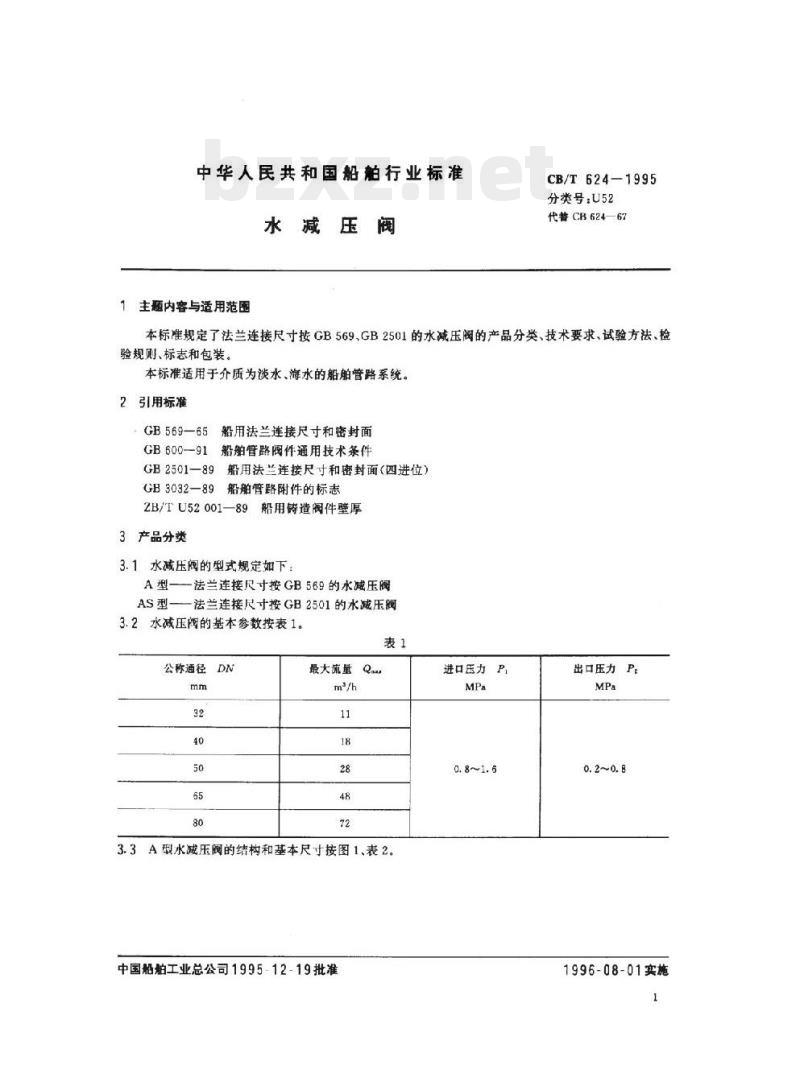

标准图片预览
