CB/T 3253-94.
1主题内容与适用范围
CB/T 3253规定了船用柴油机的技术要求、试验方法、检验规则及标志、包装、运输、贮存等.
CB/T 3253适用于船用柴油机(以下简称柴油机).
2引用标准
GB 191包装储运图示标志
GBn 267柴油机排放限值
GB 725内燃机产品名称和型号编制规则
GB 1883往复活塞式内燃机术语
GB 3475船用柴油机调速系统技术条件
GB 4556 往复式内燃机防火
GB 4672往复式内燃机手操纵机构动作方向
GB 6388运输包装收发货标志
GB 8840船用柴油机排气烟度限值
GB/T4673往复式内燃机旋转方向.气缸和气缸盖上气门的标志及直列式内燃机右机、左机和发动机方位的定义
GB 11871船用柴油机辐射的空气噪声限值
GB 11872船用柴油机清洁度限值
GB/T13032船用柴油发电机组技术条件
CB' 706船用柴油机涂滦技术条件
CB* 3244船用柴油机及其零部件防锈包装技术条件

中华人民共和国船舶行业标准
CB/T 3253—94
船用柴油机技术条件
1994—08—22发布
中国船舶工业总公司发布
1995—05—01实施
1 主题内客与适用范围

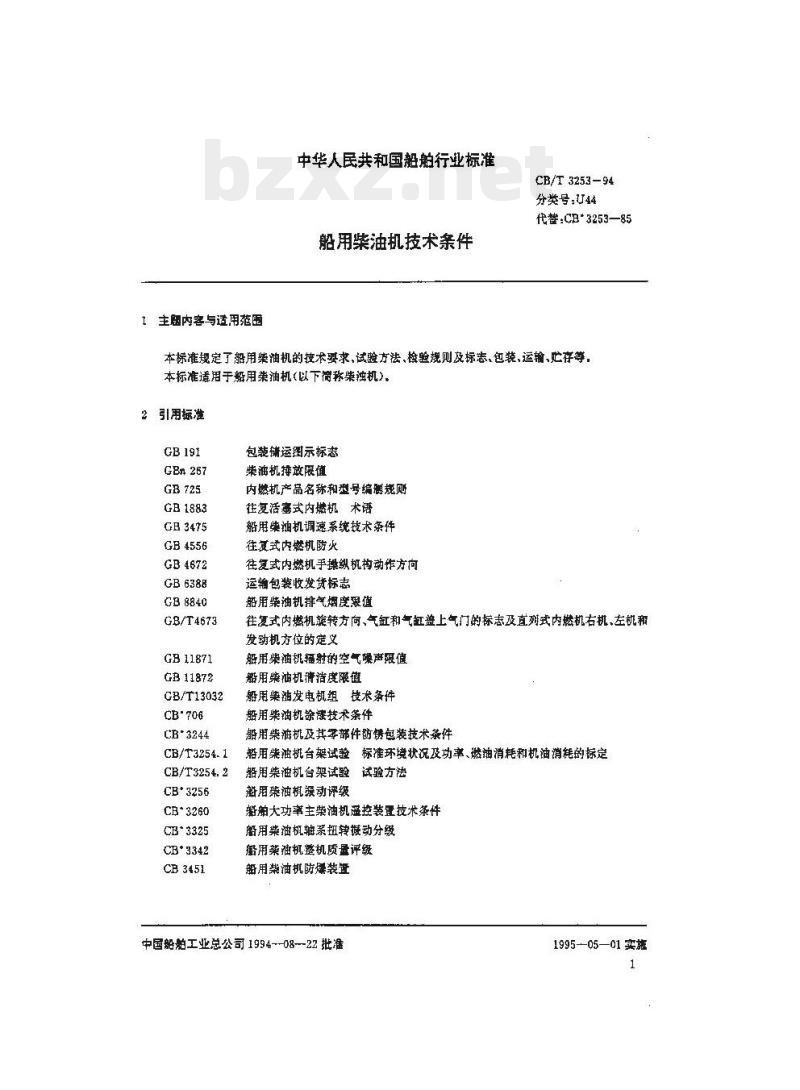

中华人民共和国船舶行业标准
船用柴油机技术条件
CB/T 3253-94
分类号：U44
代警CB*3253—85
本标准规定了船用柴油机的技术要求，试验方法、检验规则及标志，包装，运输、贮存等，本标准适后于船用柴油机(以下微称柴独机)。2引用拯准
GBn267
GB 725
GB1883
GB3475
GB 4556
GB4672
GB 6388
GB 8840
GB/T4673
GB11871
GB11872
GB/T13032
CB'706
CB°3244
CB/T3254.1
CB/T3254.2
CB*3256
CB*3260
CB*3325
CB*3342
CB 3451
包范精运图示标志
柴油机排放限值
内燃机产品名称和型号编测规则往复活塞式内燃机术语
船用策油机调速系统技术条件
往复式内燃机防火
往复式内燃机手操纵机构动作方向运输包装收发货标志
船用柴油机排气烟度跟值
往复式内燃机施转方向、气缸和气缸盖上气门的标志及直列式内燃机右机，左机和发动机方位的定义
船用油机插射的空气噪产限值
船用柴油机清洁度展值
船用柴油发电机组技术条件
船用柴油机涂漆技术条件
船用柴油机及其零部件防锈包装技术条件船用柴油机台架试验标准环境状况及功率、燃油消耗和机油消耗的标定船用柴油机台架试验
试验方法
翻用策油机振动评级
解舶大功率主柴油机遥控装置技术条件船用柴油机轴系扭转摄动分级
璐用策油机整机质盘评级
船用柴油机防煤装罩
中国船舶工业总公司1994--08--22批准1995-05—01实施

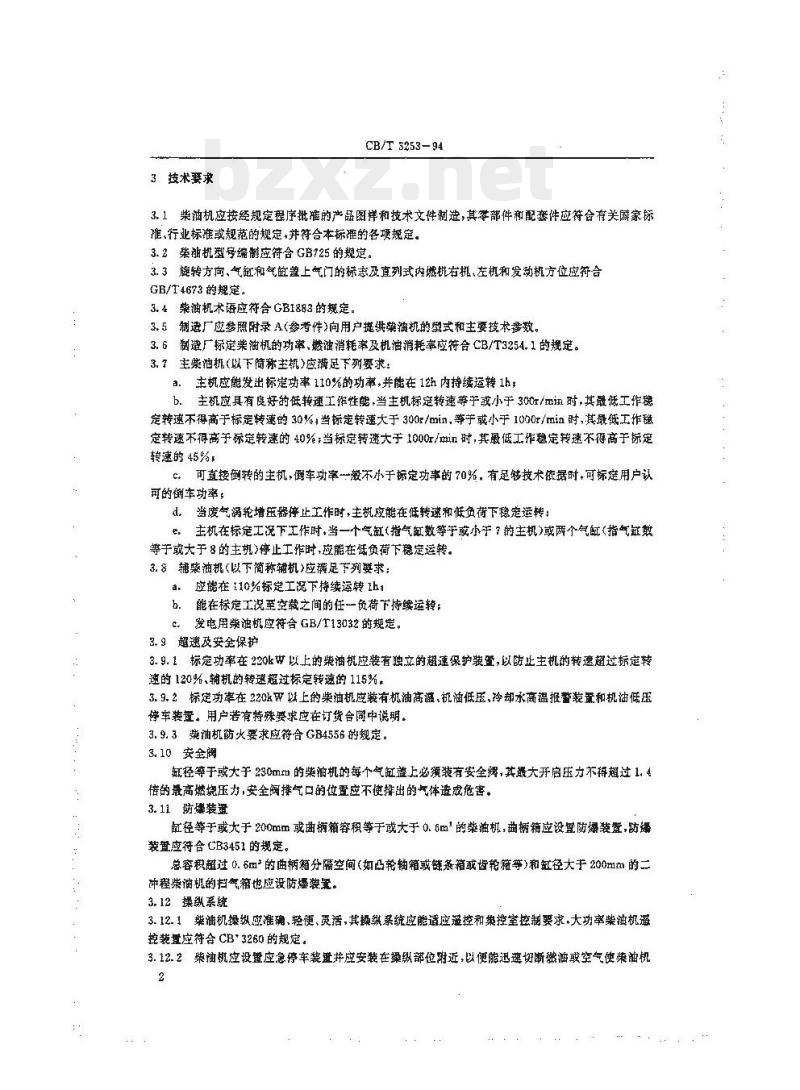

3技术要求
CB/T3253-94
3.1柴润机应按经规定程序批准的产品图样和技术文件制造，其零部件和配套件应符合有关国家标推，行业标准或规范的规定，并符合本标准的各项规定。3.2架油机型号编制应符合 GB725的规定。3.3旋转方向、气缸和气缸整上气门的标志及直列式内燃机右机，左机和发动机方位应符合GB/T4673 的规定。
3.4兼油机术语应符合GB1883的规定。3.5制造厂应参照附录 A(参考性)向用户提供染机的型式和主要技术参数。3.6制遭厂标定柴油机的功率，燃油消耗率及机油消耗率应符合CB/T3254.1的规定。3.7主柴池机(以下简称主机)应满足下列要求：a.主机应能发出标定功率110%的功率，并能在12h内持续运转1h：b. 主机应具有良好的低转速工性能,当主机标定转速等于或小于 300r /min 时,其疑低工作稳定转速不得高于标定转速的30%，当标定转速大于300r/min，等手或小于1000z/min时，其最低工作稳定转速术得高于标定转速的40%：当标定转大于1000r/min时：其最低工作稳定转速不得高于标定转速的45%，
c。可直接倒转的主机，衡车功率一毅不小于标定功率的70%，有足够技术依据时，可标庭用户认可的倒车功率，
d。当废气祸轮增压器停止工作时，主机应能在低转速和低负荷下稳定运转：主机在标定工况下工作时，当一个气缸（指气缸数等于或小于7的主机）或两个气缸（指气缸数e
等于或大于8的主机>止工作时,应能在低负荷下稳定运转。3.8辅案油机(以下简称辅机)应足下列要求：应能在 110%标定工况下持续运转 1h1a、
能在标定工况至空裁之间的任负荷下持续运转；b
c。 发电用紫油机应符合 GB/T13032 的规定。3.9超速及安全保护
3.9.1标定功率在220k世以上的油机应装有独立的超速保护装置,以防止主机的转速趋过标定转速的120%、辅机的转速超过标定转速的115%3.9.2标定功萃在220W均上的柴油机应装有机油高溢，证油低压，冷却水高温报禁装需和机油低压存车装辽。用户诺有特殊要求应在订货合同中说明3. 9. 3 油机防火要求应符合 GB4556 的规定。3.10安全阀
缸径等于或大于230mm的柴油机的每个气缸盖上必须装有安全阀,其最大开启压力不得超过1.4倍的最高燃烧压力，安全阀排气口的位置应不使排出的气体造成急害。3.11防体装量
缸径等于或大于200mm或曲柄箱容积等于或大于 0.6m的榮油机，曲柄箱应没盘防爆装置，防爆装置应符合CB3451的规定。
总容积超过0.6m的曲柄箱分隔空间（如凸轮辅箱或链条箱或齿轮箱等）和征径大于200mm的二冲程柴油机的扫气箱也应设防爆装究。3.12操纵系统
3.12.1举油机操纵感准确、轻便灵活，其操纵系统应能道应凝控和摔室控制要求，大功率柴油机避控装置应符合CB*3260的规定。
3.12.2柴油机应设盘应意停车装盘并应安装在揉纵部位附近，以便能迅速妞断燃油或空气便柴油机2
迅速停车前无机件摄伤。
CB/T 3253-94
3.12,3柴油机手动操纵机构动作方向应符合 GB4672的规定。3.13工作介质
柴油机各系统工作介质应符合使用说明书规定，工作介质中的添加避应无毒，无度蚀性和无附着沉积。
3.14起动与换向
3.14.1巢油机应能在使用说明书规定的起动环境温度下规利趣动，起动时间不应超过10g。3. 14. 2 主机换间时间应不大于 15s,3.15各缸工作均均性
柴油机在标定工说运转时，各气缸内的工作态数与所有气缸的平均谨的偏差应符合表1的规定，裁1
各缸工作参装
医缩压力
最高燃烧压力
排气摄度
5.口%(中、高速增医类清机&0%)如樂油机的结梅不危许，也可在标定功率下，各就轮流停止工作，薄量所降抵的功率，各缸降低的功率和平均值的最大差异应不大于平均值的土2.5%。3.16斜播摄
当横倾15°、纵倾5°和横提22.5°、纵据7.5*时.巢油机应燃正常运转。3.17盘车装造
缸径等于或大于230mm的巢油机应设盘车妆摄，盘车装置与案油机操纵机构之简应有可幕的安全连锁装量.
3.18高温防护
柴油机择气管应包复热层或以净却的方祛保证其外表面温度不超过493K（220℃），操作人质在工作中易于接触的柴油机部位外表摄度一般不高于333K(60C)。3.19密对件和隔热累材料
端渔机用的密封垫片，密封胶和需热层不得使用对人体有害的材料。3.20防潘要求
柴油机各密封面及各管接口处不允许有源水增油和源气的现集。3.21互换性
简茶列荣油机易损件及主要零部件和同型号配套件应能互换，3.22可靠性
案油机应有可靠性要求，若可靠性指标尚不规定时，以CB/T3254.2中的耐久试验和CB*3342的规定考核评价。
3.23维修性
柴油机应符合维修性要求，并应规定维修性指标。3.24调速性熊
染油机的调连性能应符合GB347S的规定。3.25机械据动
中、高速荣油机的摄动应符合CB*3256的规定1低速巢油机的机架纵向夜模间摄动应符合有关规范的规定。
3.26轴紊振动
CB/T 3253-94
3.26.1：巢油机的轴系转据动这符合书*3325戴有关规范的规定。3.26.2柴油机的轴系纵向振动应符合有关规范的规定。3.27排气烟度
案油机的排气烟度应符合GB8840 的规定。3.28噪声
柴油机的噪声应符合GB11871 的规定。3.29排敬
柴油机的排放应符合GBa267的规定，3.30清洁度
柴油机的情洁度应符合 GB11872 的规定。3.31质量评纸
紫油机的整机质量评缓应符合 CB*3342 的规定。3.32油婆
案油机的油漆应符合 CB*706 的规庭。3.33防铸包装
柴油机及其等件的防锈包装应符合CB'3244中的C级要求，用产若有特殊要求应在订货合同中说明。
3.34柴油机安装接口要求按有关标准或合同规定。3.35制造厂保证
在遵守使用维护保养说明书的条件下制造厂应对出厂案油机在规定的时间内负责保修。保用期般规定为，
柴油机从出厂之日起12个月或中、低速柴油机投入运行后离计运转时间未满大髂期的10%和高速案油机投人运行后累计运转时间未满1000b，3.36交货范围
紫油机的交货范留如下：
3、紫油机(包括封盖、堵头擎)、随机备和附件、专用工具,髓机仪表以及使用维护保说明书和合尚规定的维修用随机国纸，
b，柴油机的外形安装图，并标有重心位置，C
主机充许运行的功率区城图
聚油机的冷却系统.燃油茶统、机油系统、起动系统、控制系统和安全报誉系统原理图e：制造厂应提供为案油机展务的各系统及设备的容量、规格等技术要求的有关资料；王、制造厂应提供柴油机合格证书或按订货合同要求链供相应船级社检验合格证书。试验方法
荣油机的性能试验方法应按CB/T3254.2的规定进行。5检验规则
5.1柴油机的检验分出厂捡验（或验收试验)和型式捡验。5. 2出厂检验
每台柴油机必须撤出厂检验，检验项目见表2.5.3型式检验
CB/T3253-94
凡新设计的柴油机均须进行型式检验，检验项目见表2、经重大改进及转厂生产的柴油机，也须进行型式检验，其检验项目可由造厂、用户代表和验船部门商定。表 2 检验项目
检验类别
起动试验
各缸工作均匀性试验
调速性能试验
负荷特性试验
速度待性试验
万有特性试验
推进持性试验
最低空载转速(急速)试验
最低工作定转速试脸
换问试验
倒车试验
安全保护装量试验
耐久试验
连续运转试脸
机械/机架振动谢定
轴系报动测定
噪声测定
排气妞度测定
19机械效率测定
机油耗盘测定
停缸试验
停增压器试验
！背压试验
度气排放符性测定
25热平衡试验
进行的项目，
注:①表中,V
X—不进行的项苣t
A按带要定进行的项目，
型式检
②在\\及“△\的填日中若包含多项内容时，也可择需进行部分内容，标志、包装、运辅和存
6.1标志
出厂检验
CB/T 3253--94
6.1.1案油机上应有金牌谢最的铭牌,铭牌上应清楚标明以下内容a
标定功率，上；
标定转速/in
净重量,kg 或 t;
检验标记；
，出厂编号和出广年月：
造广名称和商标
b。 质量标志
6. 1. 2。 装油机应在飞轮,工标明正车蔗转方向和接第一红上止点为 0的分度刻度(0 ~360')。6.1.3真有倒顺车的操纵装量上应有指期柴滴机转海的标志。6.1.4安全警示标志和紧象处理说明应明聚增于有关部位,6. 2包装,运输
5.2.1柴油机、随机备件和附件、随机仪表和专居工具以及各种技术文件和图样等均装入专用包装箱内运输,链内应有肪止业油机和其亡物品移动的措随,并灌附装箱清单。据测遗广和订方商定，可以采用随易包装、真空链装或散件防护措施，6,2.2包装箱的包装糖运标志应特合GB191的规定，6.2.3包装篇的收发货标奉应替合GB6388的规定6. 3存
紫油机包箱应冠存于通风于爆,无胸蚀的仓库内,并定期查暂油封情况。油封到期后,用户应按CB*3244的要求重新进行油封。
CB/T 3253-94
附录A
装油机的型式和主要接术费数
(老件)Www.bzxZ.net
Ar 型式
指冲程数，气缸排列方法、V型夹角、增压方式、悬否带空气冷却器，左机或右机、十字头、可否倒转、传动方式等。
A2主要技术参数
气缸数
气部直径
活塞行程
标定功率
标定转速
超负荷功率
超负荷转速
倒车功率
衡车转逮
燃油消耗率
机油消耗率
空气消耗量
最低工作稳定转速
最低空裁转遗
活塞平均速度
平均有效压力
压雍比
压缩压力
摄高燃烧压力
增压压力
进气压力
进气温度
进气实空度
排气温度
排气背压
排气压力
涡轮废气进口摄度
涡轮废气出口温度
祸轮庭气进口压力
空气冷却器进水温度
冷却水进口溢度
冷水出口温度
机油进口盘度
机油出口温度
机波进口压力
推力轴承机油进口温度
推力轴承机油出口温度
发火次序
供油挺前角
进气相位角
排气相位角
起动相位角
靛转方向
起动方式
外形尺寸(长X宽X高）
净重量
柴油机内机油重量
柴油机内冷却水置量
CB/T 3253--94
kg或t
kg 或t
kg或t
柴油机装拆时较大零部件重量kg或t第一次大修期
附加说明，
本标准由中国船舶工业总公司603所提出。本标准由中国船舶工业总公司第七研究院711所归口。本标准由711所、603所负费起草。本标主要起草人：何兵、陈晓、王正锋。
