CB/T 3210-94.
1主题内容 与适用范围
CB/T 3210规定了法兰连接尺寸按GB569、GB2501的船用浮简式液位计(以下简称液位计)的产品分类、技术要求、试验方法、检验规则及标志与包装。
CB/T 3210适用于各类船舶油.水舱(柜)的浮简式液位计.
2引用标准
GB 569-65船用法兰连接尺寸和密封面
GB 2501- -89船用法兰连搂尺寸和密封面(四进位)
CB/T 3265一94液位表自闭阀
3产品分类
3.1液位计的型式规定如下:
A型内装式浮简式液位计
BZ型外装式左侧连接液位表自闭阀的,法兰连接尺寸按GB569的浮简式液位计
BY型外装式右侧连接液位表自闭阁的,法兰连接尺寸按GB569的浮简式液位计
BZS型外装式左侧连接液位表自闭阀的,法兰连接尺寸按GB2501的浮简式液位计
BYS型 外装式右侧连接液位表自闭阀的,法兰连接尺寸按GB2501的浮简式液位计
C型 直接作用式液位计
3.2 液位计的基本参数按表1.

中华人民共和国船舶行业标准
CB/T3210—94
浮简式液位计
1994—08—22发布
中国船舶工业总公司发布
1995—05—01实施
1主题内容与适用范围
中华人民共和国船舶行业标准
浮筒式液位计
CB/T3210-94
分类号：U55
代替CB*3210—83
本标准规定了法兰连接尺寸按GB569,GB2501的船用浮简式液位计（以下简称液位计）的产品分类、技术要求、试验方法、检验规则及标志与包装，本标准适用于各类船舶油、水舱（柜）的浮简式液位计。2引用标准
GB569-65
GB2501—89
CB/T3265-94
3产品分类
船用法兰连接尺寸和密封面
船用法兰连接尺寸和密封面(四进位）液位表自闭阀
液位计的型式规定如下：
BZ 型
BZS 型
BYS型
内装式浮简式液位计
外装式左侧连接液位表自闭阀的，法兰连接尺寸按GB569的浮简式液位计外装式右侧连接液位表自闭阅的，法兰连接尺寸按GB569的浮简式液位计外装式左侧连接液位表自闭阀的·法兰连接尺寸按GB2501的浮简式液位计外装式右侧连接液位表自闭阀的，法兰连接尺寸按GB2501的浮简式液位计直接作用式液位计
液位计的基本参数按表1.
BZ.BY.BZS.BYS
中国船舶工业总公司1994-08—22批准公称通径DN
大型舱框
大、中型舱柜
可移式油柜
双层底(滑油、水)舱柜
1995—05—01实施
CB/T321034
3.3液位计的结构和基本尺寸按图1～图5M30X
图1A型
1一孕简：2一本体：3一钢丝；4一清轮：5—盒块；6一重块导轨，7一刻皮尺2
CB/T3265
凝位表自闭阅
A向规
(BZ.B2S 型)
CB/T321094
图2BZ、BZS、BY、BYS型
A向规
(BY、BYS 型)
1一浮简：2一本体，3一钢丝绳：4一滑轮：5一重块：6—重块导，7一刻度尺3
抽框夏板
龙性板
CB/T3210-94
图3C100型

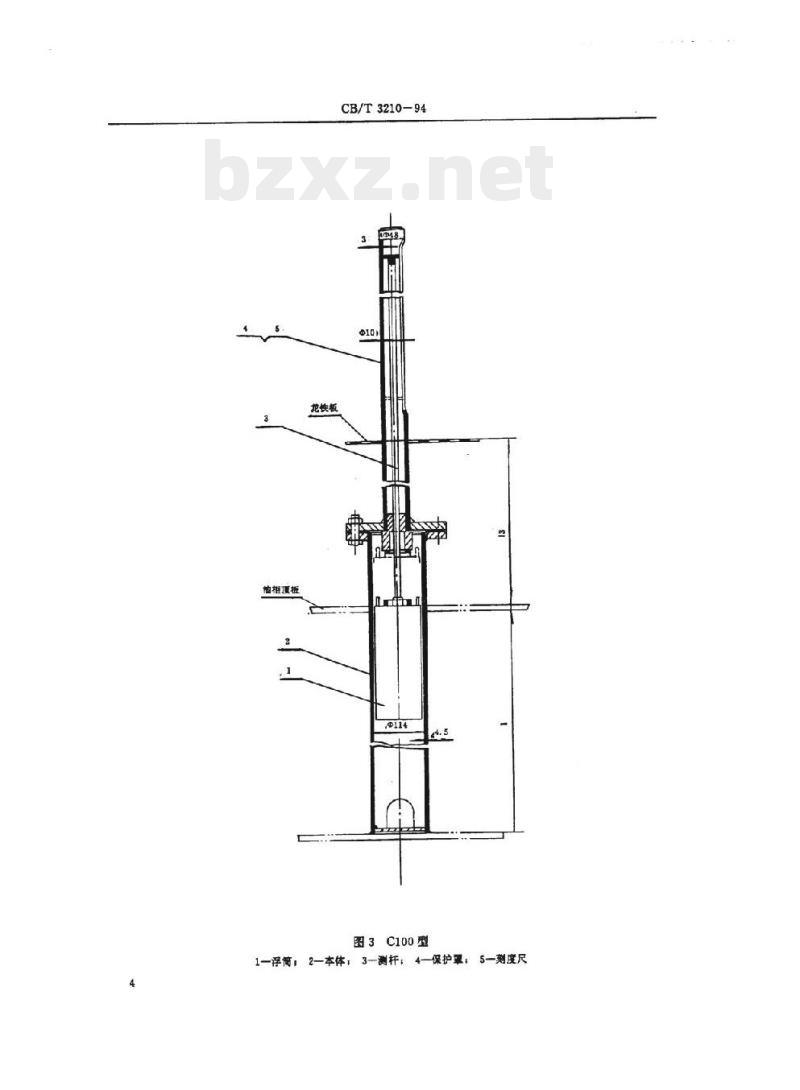

1一浮筒；2一本体，3一测杆：4—保护罩：5一刻度尺双度癌板
CB/T3210—94
图4C150型
1一浮菌，2一本体：3一测杆，4一保护罩，5一刘皮尺6
双层准顶板
花铁板
CB/T3210--94
图5C200型
1浮简，2-本体，3—测杆，4-保护置：5一刻度尺8
3.4标记示例
CB/T3210-94
柜高或舱深为1800mm，安装中心至观察侧柜壁间的距离为300mm的内装式浮简液位计：液位计A1800X300CB/T3210—94
本体长度为1900mm、外装式左侧连接液位表自闭阀、法兰连接尺寸按GB569的浮简式液位计：液位计BZ1900CB/T3210-94
本体长度为1900mm、外装式右侧连接液位表自闭阅、法兰连接尺寸按GB2501的浮简式液位计：液位计BYS1900CB/T3210—94
柜高或舱深为1800mm，柜（舱）顶至花钢板间距离为500mm，公称通径为150mm、用于密度为0.92g/cm的介质的直接作用式浮简式液位计：液位计C150-1800×500-0.92CB/T3210—944技术要求
液位计主要零件的材料按表2.
零件名称
本体、孕筒
滑轮、重块
刻度尺
钢丝绳
无缝钢管、钢板
普通碳素钢
航空钢丝绳
Q255-A
1.8ZBB6×7+IWS
标准号
GB699—88
GB700-88
GB4437-84
GB2041—89www.bzxz.net
GB8902—88
4.2BZ、BY型液位计的法兰连接尺寸按GB569;BZS、BYS型液位计的法兰连接尺寸和密封面按GB2501。
4.3C型液位计尺寸限制由柜高或舱探1和舱柜顶至花钢板问距离1.决定，按下式：C100型：1+l≤3000mm
C150型：1+l,≤6000mm；
C200型：1+l≤10000mm；
4.4液位计用于水舱时，与介质接触的零部件应镀锌、锌层厚度应不小于25μm。4.5测杆铝管应经氧化处理。
4.6液位计的刻度尺由用户自刻。5试验方法
5.1A,BZ、BY、BZS、BZY和C100型液位计的浮简做注水试验应无渗漏；C150型和C200型液位计的浮简做试验压力Ps为0.29MPa的液压试验；BZ、BY、BZS、BYS型液位计的本体应按舱柜的工作压力进行液压试验。
5.2用目视法检查液位计外观应无影响使用的缺陷，液位计的运动部件应相配良好。7
6检验规则
CB/T3210-94
6.1液位计产品检验分出厂检验和型式检验，检验项目按表3规定。表3
检验项目
外观检查
注水、液压试验
6.2每台液位计按表3逐项检查，合格后方可出厂。7标志与包装
7.1液位计产品应在指定位置打印下列标志：规格及其标准号：
生产厂标志及产品编号：
检验合格印记。
7.2液位计可分成部件包装，应确保运输中不致损坏。附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司六〇三所归口。本标准由武昌造船厂负贵起草，六○三所参加起草。本标准主要起草人：郭世杰。
本标准修订参照JISF7217—1989船用浮简式液位计。本标准有统一施工图。
