GB 16837-1997
标准分类号
标准ICS号:电气工程>>电工器件>>29.120.30插头、插座、联接器
中标分类号:电工>>低压电器>>K30低压电器综合
关联标准
替代情况:作废;
采标情况:IEC 884-2-3-1989,REF;IEC 884-2-5-1995,REF
出版信息
出版社:中国标准出版社
书号:155066.1-14569
页数:平装16开, 页数:16, 字数:28千字
标准价格:13.0 元
出版日期:2004-04-11
相关单位信息
复审日期:2004-10-14
起草单位:机械工业部广州电器科学研究所
归口单位:全国电器附件标准化技术委员会
发布部门:国家技术监督局
主管部门:中国电器工业协会
标准简介
本标准适用于户内或户外使用、家用和类似用途移动式,仅用于交流电、额定电压在50V以上但不超过440V、最大额定电流不超过32A的、带有不可拆线电源插头,无联锁、带开关及熔断器的多位插座。本标准也适用于装在电线组件中或电线加长组件中的移动式多位插座。本标准还适用于作为电器的一个部件的多位插座,在有关电器标准上另有说明者除外。本标准适用于内有主要是保护软电缆或软线的熔断器的多位插座。 GB 16837-1997 家用和类似用途移动式,无联锁、带开关及熔断器组合插座的安全要求 GB16837-1997 标准下载解压密码:www.bzxz.net
标准内容
GB16837-1997

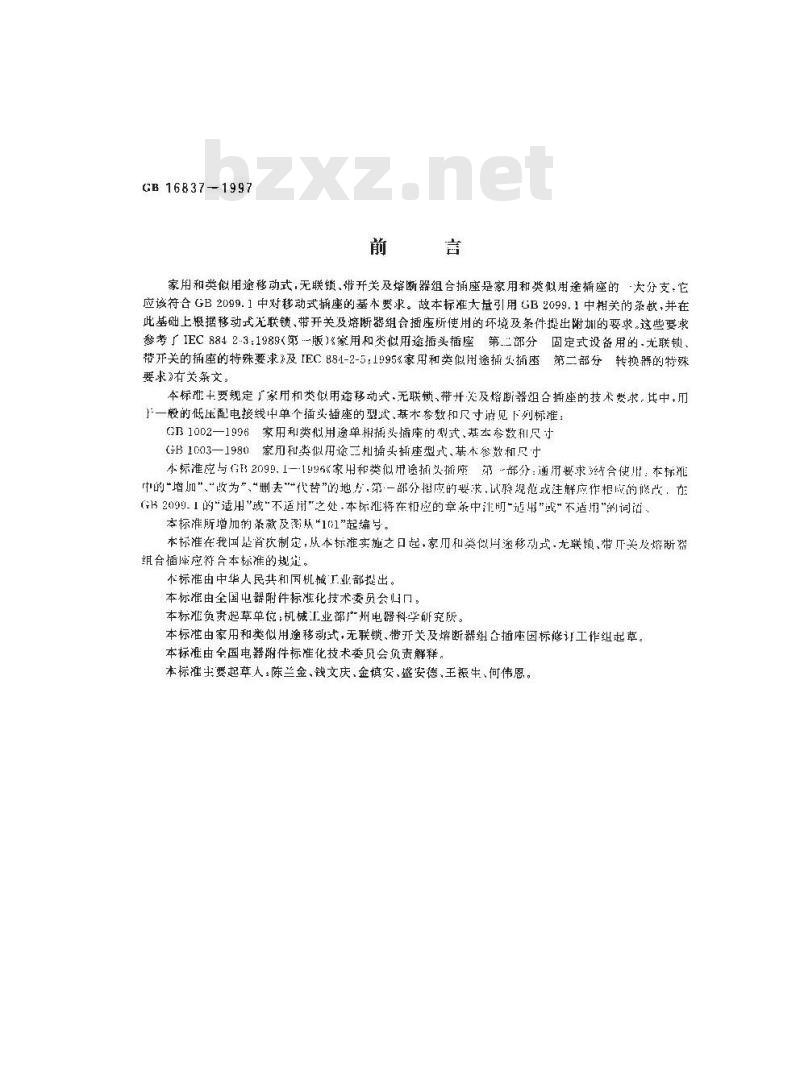

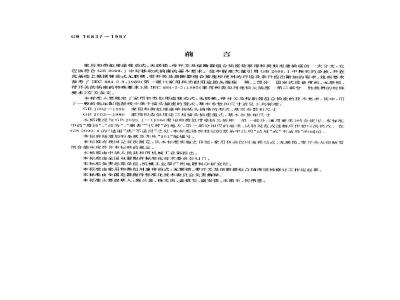

家用和类似用途移动式,无联锁、带开关及熔断器组合拥座是家用和类似用途桶座的一大分支,它应该符合GB2099.1中对移动式拥座的基本要求。故本标准大量引用GB2099.1中相关的条款,并在此基础上根据移动式无联锁,带开关及熔断器组合插座所使用的坏境及条件提出附加的要求,这些要求参考厂IEC8842-3:1989(第-版)%家用和类似用途插头插座第二部分固定式设备用的·联锁、带开关的拥座的特殊要求\及IEC881-2-5:1995《家用和类似用途插火拆座第二部分转换器的特殊要求有关案文
本标泄主要规定广家用和类似用途移动式,无联锁、带开关及熔断器组合拥座的技术要求,其中,用下一般的低压配电接线中单个插头插座的型试,基木参数和尺寸诺见下列标准:GB1002—1996家用和类似用途单根拥头插座的型式,基本参数利尺计GH1003一1980家用和类似用途三扣插头插座型式、基木餐数和尺寸本标准应与GB2099.1-1996%家用和类似用途拥义折座第~部分:通用要求结合使川:本标滩中的\增加”“收为”“删去”代替”的地方,第一部分相应的要求、试验规范或注解应作相成的修改,G2099.1的“适用”或“不适用”之处,本标推将在相应的章条中注明-证”或”不适用“$词语,本标准所增加的条款及图从\11\起编号。本标准在我国是首次制定,从本标准实施之口起,家用和类似月遂移动式·尤联锁、带斤关及熔断器组合插座应符合本标准的规定。本标准由中华人民共和国机械工业部提出。本标准由全国电器附件标准化技术委员会心口。本标准负责起草单位:机械工业部广州电器科学研究所。本标准由家用和类似用途移动式,无联锁、带开关及炼断器组合描座因标修计工作组起草。本标由全国电器附件标准化技术委员会负责解释。本标准尖要起草人:陈兰金钱文庆、金慎安、盛安德、王振生、何伟恩。中华人民共和国国家标准

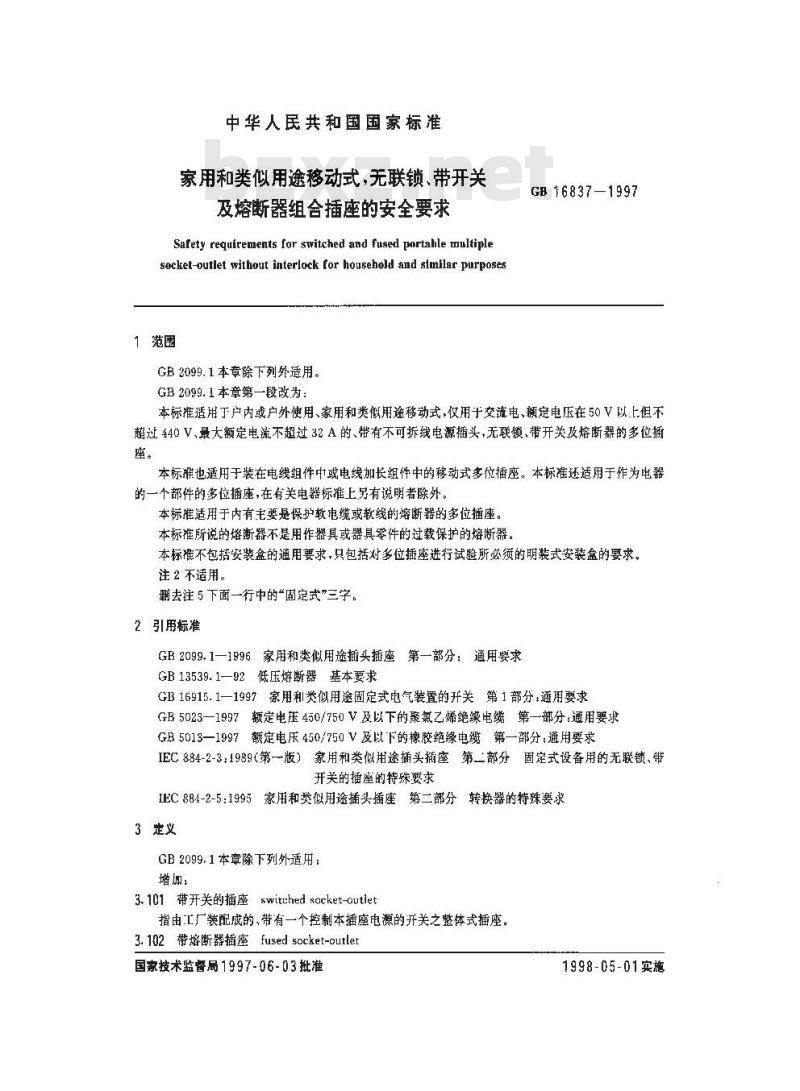

家用和类似用途移动式,无联锁,带开关及熔断器组合插座的安全要求
Safety requirements for switched and fused portahle multiplesocket-outlet without interlock for household and simllar purposes1范围
GB 2099.1 本章除下列外适用。GB2099.1本章第一段改为:
GB 16837—1997
本标推适用于户内或户外使用、家用和类似用途移动式,仅用于交流电、额定电压在50V以,上但不超过440V、最大额定电流不超过32A的、带有不可拆线电源描头,无联锁、带开关及熔断器的多位插座。
本标准也适用于装在电线组件中或电线加长组件中的移动式多佗插座。本标准还适用于作为电器的一个部件的多位插座,在有关电器标准上另有说明者除外。本标推适用于内有主要是保护软电缆或软线的熔断器的多位插座。本标准所说的熔断器不是用作器具或器具零件的过载保护的熔断器。本标准不包括安装盒的通用要求,只包括对多位插座进行试验所必须的明装式安装盒的要求。注2不适用。
删去注5下面一行中的“固定式”三字。2引用标准
GB2099.1—1996家用和类似用途插头插座第—部分:通用要求GB13539.1—92低压熔断器基本要求G316915.1一1997家用和类似用途国定式电气装置的开关第1部分,通用要求GB5023一1997额定电压450/750V及以下的聚氯乙烯绝缘电缆第一部分:通用要求GB5013一1997额定电乐450/750V及以下的橡胶绝缘电缆第一部分:通用要求IEC884-2-3:1989(第一版)家用和类似用途插头插座第二部分固定式设备用的无联锁、带开关的插座的特殊要求
IEC884-2-5:1995家用和类似用途插头插座第二部分转换器的特殊要求3定义
GB 2099.1 本章除下列外适用:
增加,
3.101带开关的插座switched sacket-outlet指由厂装配成的、带有一个控制本插座电源的开关之整体式插座。3.102带熔断器插座fused socket-outlet国家技术监督局1997-06-03批准1998-05-01实施
CB 16837 1997

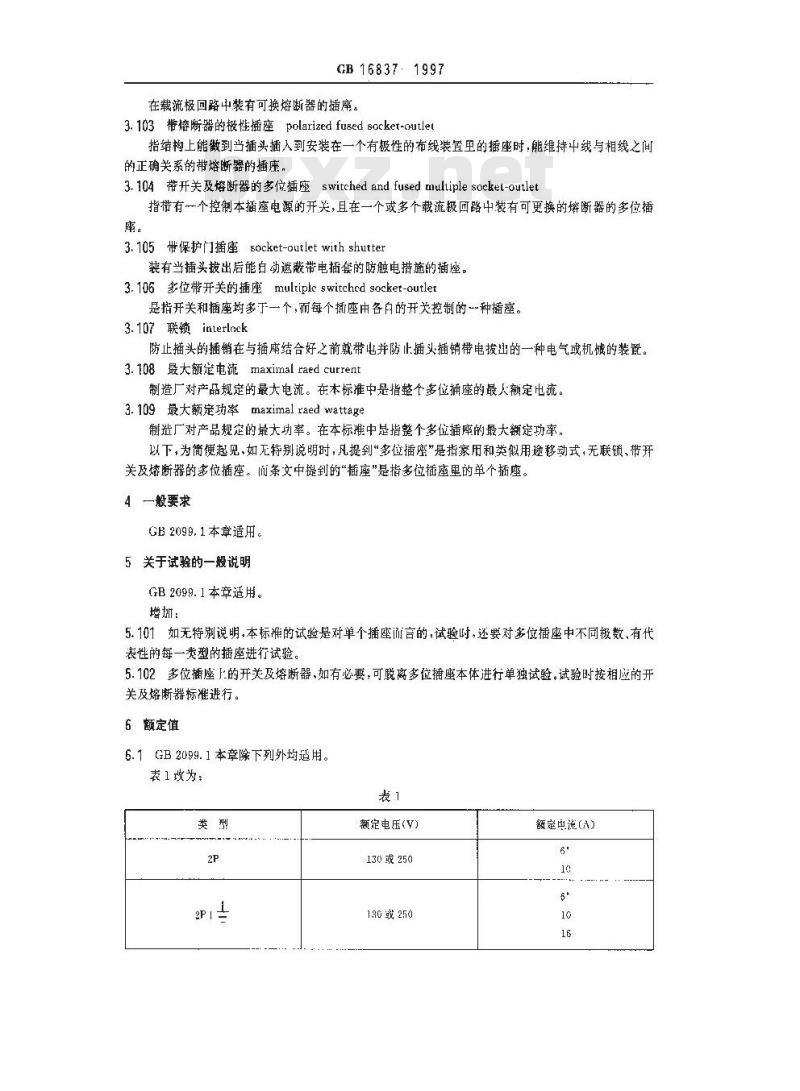

在载流极回路中装有可换熔断器的插座,3.103带熔断器的极性插座polarized fused socket-outlet指结构上能做到当插头插人到安装在一个有极性的布线装置里的插座时,能维持中线与相线之间的正确关系的带熔断器的插座,3.104带开关及熔断器的多位插座switched and fused multiplesockel-outlet指带有一个控制本插座电源的开关,且在一个或多个载流极回路中装有可更换的熔断器的多位插。
3.105带保护门插座socket-outlet with shutter装有当插头拔出后能白动遮蔽带电插套的防触电措施的插座。3. 106多位带开关的插座multiplc switched socket-outler是指开关和插座均多于一个,而每个插座由各白的开关控制的一种插座。3.107联锁interlnck
防止插头的插销在与插座结合好之前就带出并防止插头插销带电拔出的一种电气或机械的装置。3.108最大额定电maximal raed current制造厂对产品规定的最大电流。在本标准中是指整个多位捕座的最人额定电流。3.109最大额定功率maximal raed wattage制遗厂对产品规定的最大功率。在本标准中是指整个多位插座的最大额定功率。以下,为简便起见,如无待别说明时,凡提到“多位插座”是指家用和类似用途移动式,无联锁、带开关及熔断器的多位插座。而条文中提到的“插座\是指多位插座里的单个插座。4—般要求
GB2099,1本章适用。
5关于试验的一般说明
GB2099.1本章适用。
5.10如无特别说明,本标准的试验是对单个插座而言的,试验时,还要对多位插座中不同极数,有代表性的每一类型的插座进行试验,5.102多位插座上的开关及熔断器,如有必要,可脱离多位捕座本体进行单独试验。试验时按相应的开关及熔断器标准进行。
6额定值
6.1GB 2099.1本章除下列外均适用。表1改为:
额定电压(V)
130或250
130或250
额定电流(A)
1P是指插头或插座的极
GB 16837-1997

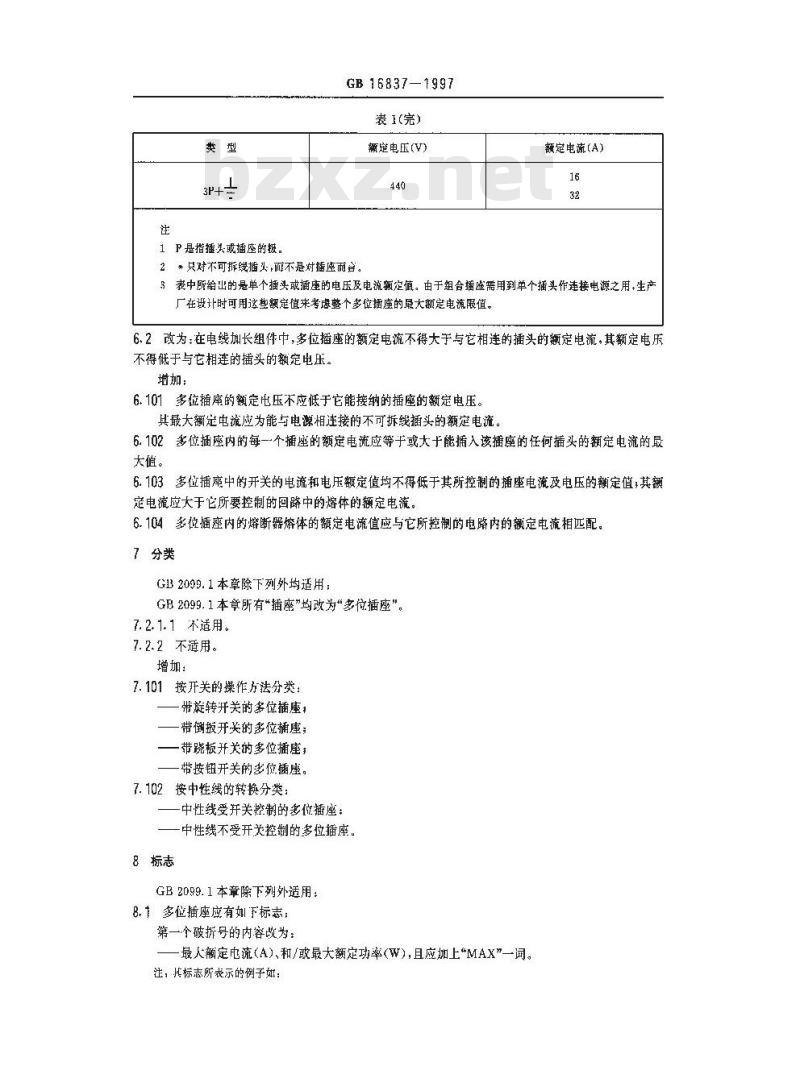

表(完)
薇楚电压(V)
2*只对不可拆线插头,而不悬对插虚而善。额定电流(A)
3表中所给出的是单个插头或插座的电压及电流额定值。由于组合插座需用到单个插头作连接电源之用,生产厂在设计时可用这些额定值来考虑整个多位插座的最大额定电流限值。6.2改为:在电线加长组件中,多位插座的额定电流不得大于与它相连的插头的额定电流,其额定电乐不得低于与它相连的插头的额定电压。增加:
6.101多位插座的额定电压不应低于它能接纳的插座的额定电压。其最大额定电流应为能与电源相连接的不可拆线插头的额定电流。6.102多位插座内的每一个插座的额定电流应等于或大能插入该插座的任何插头的额定电流的最大值。
6.103多位插座中的开关的电流和电压额定值均不得低于其所控制的捕座电流及电压的额定值,其额定电流应大于它所要控制的回路中的熔体的额定电流。6.104多位插座内的熔断器熔体的额定电流值应与它所控制的电路内的额定电流相匹配。7分类
GB2099.1本章除下列外均适用:GB 2099.1本章所有*插座”均改为\多位插座\。7.2.1.1不适用。
7.2.2不适用。
增加:
7.101按开关的操作方法分类:
一带旋转开关的多位插座,
一带倒扳开关的多位捕座;
一带晓板开关的多位插座;
一带按钮开关的多位插座。
7.102按中性线的转换分类:
中性线受开关控制的多位插座:一中性线不受开关控制的多位插座。8标志
GB 2099.1 本章除下列外适用:8.1多位插座应有如下标志:
第一个破折号的内容改为:
最人额定电流(A)、和/或最大额定功率(W),且应加上\MAX”一词。注,其标志所表示的例子如:
」最大额定电流及功率;
GB16837-1997

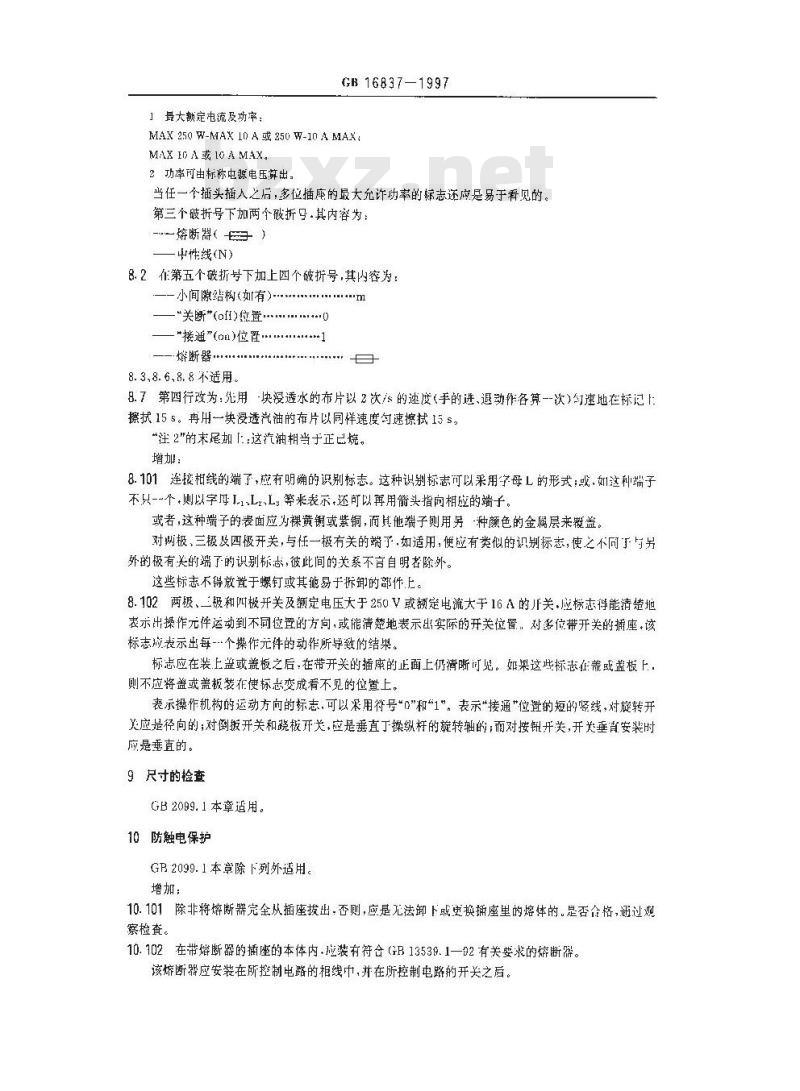

MAX 250 W-MAX 10 A 或 250 W-10 A MAX :MAX ID A或 10 A MAX.
2功率可由标称电源电压算出:
当任一个插头插人之后,多位插座的最大允许功率的标志还应是易于看见的。第三个破折号下加两个破折号.其内容为:熔断器()
中件线(N)
8.2作第五个破折号下加上四个破折号,其内容为:小间隙结构(如有
“关断”ff)位置
\接通”()位置
熔断器
8. 3,8. 6,8. 8 不适用。
8.7第四行改为:先用-块没透水的布片以2次/的速度(手的进、退动作各算一次)纠速地在标记上擦拭155。再用一块漫透汽油的布片以同样速度句速擦拭15s。“注2\的末尾加「:这汽油相当于正已烷。:
8.101连按相线的端了,应有明确的识别标志。这种识别标志可以采用字母L的形式;或,如这种端子不只--个,则以字丹L1,L,L,等来表示,还可以再用箭头指向相应的端子。或者,这种端子的表面应为裸黄铜或紫铜,而其他端子则用另种颜色的金属层来凝盖对两极、三极及四极开关,与任一极有关的端子,如适用,便应有类似的识别标志,使之不同下与另外的极有关的端了的识别标志,彼此间的关系不言自明者除外。这些标志不得放置于螺钉或其他易于标卸的部件上。8.102两极、二级和四极开关及额定电压大于250V或额定电流大于16A的开关.应标志得能清楚地表示出操作元件运动到不同位置的方向,或能清楚地表示出实际的开关位置;对多位带开关的插座,该标志应表示出每个操作元件的动作所导致的结果。标志应在装上盖或盖板之后,在带开关的插座的正面上仍清晰可见。如果这些标志盖或盖板上.则不应将盖或盖板装在使标志变成看不见的位置上。表示操作机构的运动方向的标志,可以采用符号“0\和“1\。表示\接通\位置的短的竖线,对旋转开关应是径向的;对倒扳开关和号板开关,应是垂直丁操纵杆的旋转轴的;而对按钮开关,开关垂安装时应是垂直的。
9尺寸的检查
GB 2099. 1 本章适用。
10防触电保护
GB2099.1本章除下列外适用。
增加:
10.101除非将熔断器完全从插座拔出.否则,应是无法卸下或更换插座里的熔体的。是否仓格,通过她察检查。
10.102在带熔断器的拥座的本体内啦装有符合(GB13539.1—92有关要求的熔断器。该熔断器应安装在所控制电路的相线中,并在所控制电路的开关之后。是否合格,通过观察检查。
CB16837-1997
10.103插座的开关的操纵旋钮、操作杆、按钒、摇杆等应为绝练材料制品,如其易触及的金属部件与操作机树的金属部件为双重绝缘所隔开者,或,对带接地端子的插座,若上述零件已可靠接地者,可例外。是否合格,通过观察和进行17及21章的试验检查。10.104开关机构的金属部件,诸娜:操纵杆或播杆的枢轴或主轴等,尼不与带电部件绝缘者,均不得笑出外壳。
是否合格,通过观察检查,如必要,把操作元件拆掉或破坏之后再观察检查。如果操作件必须先破坏才能检查者,应在28章的试验之后才作此项捡查。10.105开关机构的金展部件,诸如操作杆或播杆的枢轴或主轴等,在插座按正常使用安装好之后,不应悬易触及的。
此外,它们还应与易触及的金属部件,包括支承可能要装在金属安装盒里的暗式捕座的底座的金属框架绝缘,并应与将底座固定到支架上的螺钉绝缘。如果操作机构的金属部件与带电部件的隔离使爬电距离和电气间隙至少为27.1规定值的两倍者;或如果对有接地端子的带开关的插座而言,上述金属部件均已可靠接地者,本附加要求不适用。是否合格,通过观察,必要时,还要通过测量并进行17和20章的试验来检查。11接地措施
GB2099.1本章除下列外适用:
11.2条中有关固定插座内容不适用。11.3不适用。
12腊子
GB2099.1本章除下列外均适用。12.1.1第1行及可拆线插头内容不适用。表3中有关固定式插座内容不适用。在表3第1纵行中*32A”一栏加上\3P-亡“符号。12.2.7第五行关于固定式插座及可拆线的插头内容不适用。13固定式插座的结构
不适用。
14插头和移动式插座的结构
GB2099..1本章除下列外均适用:本章中凡提到“可拆线电器附件”是指\可拆线多位插座\。14.11标题改为*可拆线移动式播座“第二个破折号中删去有关可拆线插头的内容,14.14第一句改为,预定要进入多位插座内部的螺钉应不能自行脱落。14.23第-段改为:如果插头与插入式电器成为一体,该电器不得使捕销过热,14, 23. 1、14, 23. 2 不适用。增:
14.101多位插座的电源线长度不少于2m。电源线横截面积按表20选取,且应与整个多位插座最大额定电流,额定电压相匹配,是否合格,通过观察检查。14.102多位插座结构应保证所设立的各插座位置有延够的空间,使得在充分利用多位插座上的插座时,能容纳插座上允许使用的最常用的外壳尺寸循头捕入而不致有相碰现象。是否合格,通过观察或于动检查。
GB 16837—1997
14.103多位插座的面板及安装盒如为绝缘材料所制,应能通过16、24.25章所规定的试验厢不出现本标准意义上的损坏。如用金属材料所制,应能通过10.29章所规定的试验。14.104多位座的电源插头应是不可拆线型的。如果多位插座内任一插座装有接地插套时,多位插座中连电源线的插头应有接地插销,如果多位插座内全部插座均无接地插套时,多位捕座内连电源线的插头可不带接地插销。
多位接座内带接地插套的插座应不能与○类设备用的无接地插销的插头插合。是否合格,通过视检并进行11.5的试验检查。14.105多位插座内装的熔断器应能符合:在多位插座装配好之后,其熔体应处于“充分接触的状态,是否合格.通过观察或手动检查。14.106熔断器不得安装在接地电路里,而且,其安装位及相互间距励便于更换熔体,是否合格,通过观察及手动检查。
14.107多位插座上的开关,其极数及结构应与它在多位插座上所要控制的极数相匹配,接地接头不视作一极,且接地电路不应有开关。是否合格,通过观察或手动检查。开关的操作件的位置应无碍于相应的插头的止常捕入,操作件的正常操作不应因拍应插头的正常插人而变阻,
注;这项要求可以通过对照有关标准上的播头的最大轮席线来捡查。14.108旋转开关的旋钮应牢牢地与操纵操作件的轴或部件相连接。旋钮要经受100V的轴向拉力1 min。
拉完后,只有个方向或旋转操作的并关旋钮,如可能,应能够在不过度用力地按操作方向来回地转动100饮。
试验期间,旋钮不应脱出。
14.109开关的操作元件当被释放时.应能白动占据相应于动触头的位置,但对于那些只有个按钮的开关除外,这种开关的操作元件可以处于一个静止位置。14.110开在结构上应能使动融头只能停在“接通“或“关断”位置上;如果动触头的中问位置能相应于操作元件的中间位置、而且如果静触头与动触头之间有足够的绝缘时,动触头亦可停在中间位置必要时,静触头与停在中间位置时的动触头之绝缘可通过如下的办法检查;在并关间隙两端施加均本上是正弦被形、频率为 50 Hz 的试验电压 1 min。试验电压为;对额定电压在 130 V及以下的开关用1250V,对额定电压人十130V的开关,用2000V。是否符合 14.109 和114.110的要求,通过观察并进行手动试验检查。14.111开关准结构土应能做到当开关缓慢动作时,不会出现过度闪弧。是否合格,通过下列方法检查,在21意的试验结束时,使开关再断开电路10次,每次均用手将操作元件以多于2>的时间平稳地移动,如有可能,将动触头停在中间位置,然后,再将操作元件放开。试验过程中,不得出现持续闪孤现象。14.112多位插座中,凡开关能操纵多于一个极者,开关应能同时接通和断所有的极,但用在TN-C接零布线系统的电路中,其中性线又变开关控制的,其中性线应在接通其地极之前先接通,且在断开其他极之后才断并,
是否合格,通过观察并进行手动试验加以检查。14.113如盖或盖板由于安装的原因要装成可拆御的话,则盖或盖叛的存在与否,均不得影响操作开关机构的动作。
是否合格,通过如下的方法检查:将开关卸掉盖或盖板后与灯串接起来,且不过度用力,正常地压迫执行元件。
试验期间,灯不应闪亮。
14.114在多位插座里的开关,不能同时作照明开关及通断插座电流之用。15联锁插座
不适用。
16耐老化、防有害进水和防潮
GB 2099.1本章除下列外适用:
16.2.1有关固定式插座的内容不适用。17绝缘电阻和电气强度
GB 2099.1本章除下列外适用:
17.1改为:绝缘电阻要用直流500V压来测,在电压施加1min后进行读数。绝缘电阻不得小于5 MQ。但17.1.1中的g)和h)项除外-这两项电阻不得小下2 Mo。17. 1. 1增加
在)段之后加上:
对多位插座里的开关,绝缘电阻要在下列部位f)g)、h)之间依次进行测量)把开关置“接通位置,在所有连成一片之后与本体之间;g)把开关置“接通”位置·在每一极与所布连到本体之间的其他极之间;h)把开关置“断开”位置,在当开关处于“接遍\时,会形成电气连接的端子之间。在“注\之前加下:
f)g)、h)中所用的“本体”词,包括易触及的金部件、支承多位插座底的金厨框架、开关操作键与易触及的外部件之外表面和与用绝缘材料制成的操作相接触的金属箱:用线,链条、杆等操纵的开※的线、链条、托的固定点:底座或盖和盖板的固定螺钉,外部装配螺钉、接地端了以及机中要与带申部件接翘的任何金属部件:如操纵杆或摇扦的枢轴或主轴等。祥
1不可拆毁移动式插座不进行e).d).e)项的测量。2在用金属错包衰绝缘材料部件的外表面或将金箱放置得与绝缘材料部件内表面相接触的同时,用尺寸与图2所示的无铰链试指以不明显的力把金属箱压入孔或沟销中。18接地插套的工作
GH 2099.1本章适用。
19温升
GB 2099.1 本章除下列外均适用。本章中所有“触头”…词改为“插套”。在第13段之后改为:
对多位插座,试验电流应:
一依欲施加在每称类型和电流额定值的一个插座上分别进行试验,试验电流的大小相应于相关插座的额定(见表20)。
-同时施加到所有的插座上,试验电流相应于多位插座的电流额定值,并按各插座部位的额定值成正比例来划分。
多位插座内的开关的温升测量及评定按GB16915,1相应要求进行。20分断容量
GB2099.1本章除下列外均适用。删去有关可拆线插头部分的内容。增加:
GB 16837-1997
20.101装在多位拥座上的开关应有足够的接通和分断容最。试验要以图12.101所示的并用以模拟正常操作的装留来进行。开关要接上进行19章试验用的导线。开关通常要以1.1倍额定电压和1.25倍额定电流来进行试验,月要以如下的均句速率经受200次操作:
如额定电流不超过10A,每分钟30次;如额定电流大于10A但小于25A,每分钟15次,一如额定电流等于或大丁25A,每分钟7.5次对预定作双向操作的旋转开关·操作元件要朝一个方向转动总操作次数的一半,再朝相反方向转动余下的次数。
试验用cas#—0.6士0.05的交流电流来进行。试验期间,不得出现持续电孤:试验后,试样不应有影响继续使用的损坏。;插头的一次操作是指其插销的一次插入和拔出,开关的一次操作是指其动触头出一个动作位置到另一个动作位置的移动,
21正常换作
GB2099.1本章除下列外均适用:本章中所有“公差”词改为“偏差”一词。增加:
21.101插座的开关应能经受正常使用时出现的机械的,电的、热的应力而不会过度磨损或有其他有害的后果,
是否合格,通过下列试验加以检查开关用20章中规定的设备.以额定电压(c08一0.6土0,05的额定电流进行试验。操作饮数如表101所示
操作速率应符合20.101的规定。对预定作双向操作的旋转开关,总数 3/4的操作在朝颁时针方向进行,余下次数的操作要朝逆时针方间进行。
表101
额超电液
不人于 16 A,对辆定电压不超过 250 Va,c. 的开关,但连接方式代号为 3 和 0. 3 的开关除外
不大于16 A,对额定电压超过250 Va.c.的开关和连接方式代导为3和03的开关大于 16 A,不大于 32 A的开
注:连接方式代号为303的开关见GB16915.1。试验期间,试样应正确地动作。操作饮数
40 000
10 000
试验之后,试样应经受17章规定的电气强度试验和18章规定的温刀试验,但试验电流降至额定电流值。
这时,试样不应出现
会影响今后使用的磨损
GB16837-1997
如已标出操作元件的位置时,操作元件的位置与动触头的位置不相符。外壳,包括绝缘垫或绝缘套损坏到开关无法再度操作或已经不符合10章的要求;电的或机械的连接松脱;
密封胶泄漏:
开关动触头相对位移。
在本分条款的电气强度试验之前,不重复16.3的潮湿处理。试验期间,试样不加润滑油。
22拔出插头所需要的力
GB2099.1本章除下列外均适用。第三段“有联锁的电气附件要在已解锁的位暨进行试验”不适用。22.1第二段中\公差为士0.05mm\改为\偏差为士0.05mm”。“注1\改为:最大的极限尺寸是基本尺寸加上极限偏差。23软电缆及其连接
GB2099.1本章除下列外均适用。表17中,227IEC42改为5023GB42;227IEC53改为5023GB53+245JEC66改为5013GB66。表19中,245IEC51改为5013GB51;245IEC53改为5013GB53。24机械强度
GB2099.1本章除下列外均适用。第一、第二个破折号的内容不适用。25耐热
GB 2099.1本章除下列外均适用。c)段不适用。
26钉、载流部件及其连接
GB2099.1本章适用
27爬电距离、电气间隙和通过密封胶的距离GB 2099.1 本章除下列外均适用。表23:
将第3项最后一句话改为:而耳这些易触及部件是处于最不利结构的情况下。增加:
27.101对装在播座里的开关,爬电距离、电气间隙和穿通密封胶的距离不得低于表102所示的值。是否合格、通过测量检查。
20分断容量
GB2099.1本章除下列外均适用。删去有关可拆线插头部分的内容。增加:
GB 16837-1997
20.101装在多位拥座上的开关应有足够的接通和分断容最。试验要以图12.101所示的并用以模拟正常操作的装留来进行。开关要接上进行19章试验用的导线。开关通常要以1.1倍额定电压和1.25倍额定电流来进行试验,月要以如下的均句速率经受200次操作:
如额定电流不超过10A,每分钟30次;如额定电流大于10A但小于25A,每分钟15次,一如额定电流等于或大丁25A,每分钟7.5次对预定作双向操作的旋转开关·操作元件要朝一个方向转动总操作次数的一半,再朝相反方向转动余下的次数。
试验用cas#—0.6士0.05的交流电流来进行。试验期间,不得出现持续电孤:试验后,试样不应有影响继续使用的损坏。;插头的一次操作是指其插销的一次插入和拔出,开关的一次操作是指其动触头出一个动作位置到另一个动作位置的移动,
21正常换作
GB2099.1本章除下列外均适用:本章中所有“公差”词改为“偏差”一词。增加:
21.101插座的开关应能经受正常使用时出现的机械的,电的、热的应力而不会过度磨损或有其他有害的后果,
是否合格,通过下列试验加以检查开关用20章中规定的设备.以额定电压(c08一0.6土0,05的额定电流进行试验。操作饮数如表101所示
操作速率应符合20.101的规定。对预定作双向操作的旋转开关,总数 3/4的操作在朝颁时针方向进行,余下次数的操作要朝逆时针方间进行。
表101
额超电液
不人于 16 A,对辆定电压不超过 250 Va,c. 的开关,但连接方式代号为 3 和 0. 3 的开关除外
不大于16 A,对额定电压超过250 Va.c.的开关和连接方式代导为3和03的开关大于 16 A,不大于 32 A的开
注:连接方式代号为303的开关见GB16915.1。试验期间,试样应正确地动作。操作饮数
40 000
10 000
试验之后,试样应经受17章规定的电气强度试验和18章规定的温刀试验,但试验电流降至额定电28.1.1第一个破折号的内容不适用。29防锈性能
GB 2099,1本章适用。
30带绝缘护套的插销的附加试验不适用。
GB 2099.1图除下列外均适用。
改写图2的附加说明,见图2所示。增加图12.101,见图示。
改画图18,见图示。
保护版
止动面
材料;金属,另有规定者除外
线性尺寸单位:
自由尺寸的偏差;
角度偏差:0/-10免费标准下载网bzxz
线性尺寸偏差:≤25nm:0/—0.05>25mm:10.2
GB16837-1997
所有边鳞
均倒角
SR4+:0. 05
两个铰链均可在同一平面向同一方向弯曲90°公差带为0~10°图2有铰链的试验指
