CB/Z 166-79.
1.试样尺寸及要求:
(1)试样尺寸:φ(15~20)X(5~10)mm。
(2)试样要求:在两个主平面上被覆全电极，不极化。试样要清洁、千燥。，
2.测量原理:
由( 2)式可知，logPy与1/T 成线性关系，因此根据logPv - 1/T曲线，即可确定任一温度下的体积电阻率Py。
压电陶瓷的体积电阻率也和电场有关,当电场强度比较大时，体积电阻率有所下降,因而测量时所用的电场强度不宜过大。
3.测量方法:两电极直流法，测量电场强度不大于100V / mm。
4.测量装置:测量装置示意图，对装置的要求如下:
( 1)绝缘套管、绝缘底板的材料为氧化铝或聚四氟乙烯;
(2)上、下电极(银或不锈钢)的引线与系统的绝缘电阻不低于1 X 1048;
(3)烘箱一300°C;
( 4)温度计一0 ~ 300°C， 精度1°C;
(5)高阻计一测量范围106~ 1018 8;
(6)万用表一电阻档的测量上限不低于105 S2。
5.测量步骤:
(1)将试样置于上下电极之间，然后将烘箱自然升温至300°C;
(2)从300C开始降温，逐点测量，测量点不少于10个;
(3)在每一测量温度下，保温时间不少于半小时，然后加上电压, 1分钟时读出试样的电阻值。
6.按(1)式计算ρv，然后画出l0gPv-1/T曲线，由该曲线即可确定某-温度下的体积电阻率。.

中华人民共和国第六机械工业部指导性技术文件
压电陶瓷材料性能测量方法
CB/Z 160 ~167-79

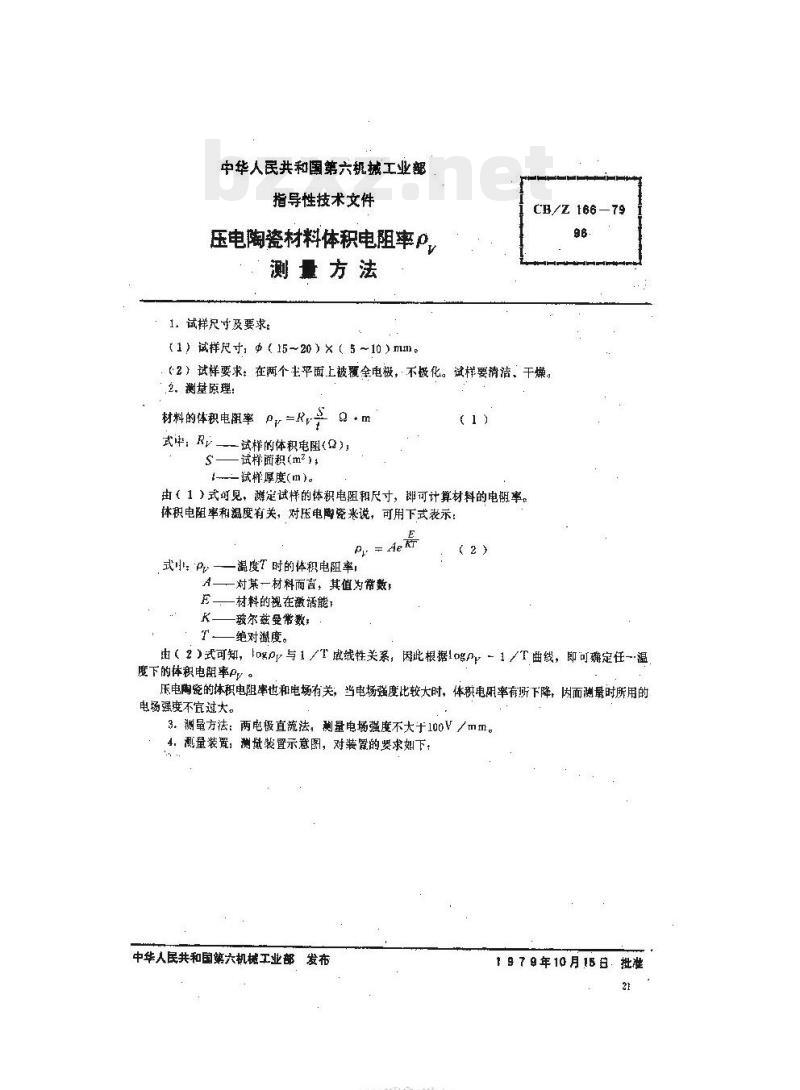

中华人民共和国第六机械工业部指导性技术文件
压电陶瓷材料体积电阻率p
测量方法
1．试样尺寸及要求：
（1）试样尺寸：（15~20）×（5~10）mmCB/Z 166-
（2）试样要求：在两个主平面上被覆全电极，不极化。试样要清洁、干燥。.2.测原理：
材料的体积电阻率e=R
式中：R———试样的体积电阻();S——试面积(m2),
1-试样厚度(m)。
由（1）式可见，避定试样的体积电阻和尺寸，御可计算材料的电阻率。体积电阻率和温度有关，对压电陶瓷来说，可用下式表示：式小：Pv
=Ae存
一温度T时的体积电阻率，
一对某一材料而吉，其值为常数：A
E-—材料的视在激活能1
玻尔兹曼常数；
-绝对溉度。
由（2）式可知，lo%0y与1/T减线性关系，因此根据10gPy－1/T曲线，即可确定任-温度下的体积电阻率Py
压电陶瓷的体积电阻率也和电场有关，当电场强度比较大时，体积电阻率存所下降，因而测量时所用的电场强度不宜过大。免费标准下载网bzxz
3.测量方法：两电极直流法，测量电场强度不大于100V/mm。4，测量装置，测试装置示意图，对装震的婴求如下：中华人民共和国第六机械工业部发布
HTYKADNIKAca-
1979年10月15日：批准

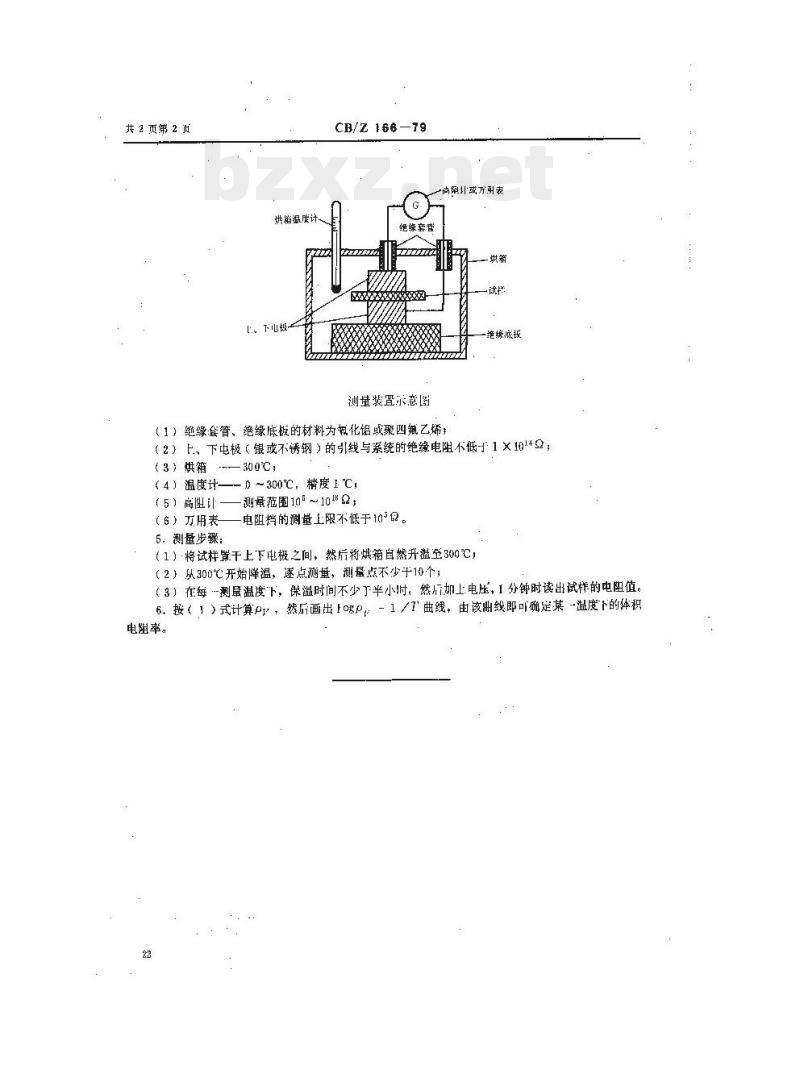

共 2 页第 2 页
烘箱退计
t.、下电板
CB/Z 166-79
测量装置示意图
深或万表
绝缘底板
（1）绝缘套管、绝缘底板的材料为氧化铝或聚四氟乙烯（2）上、下中极（银或不锈钢）的引线与系统的绝缘电阻不低-}:1×10142;（3）烘箱
（4）温度计-
（5】高阻计
（6）万用表
—300℃；
～300℃，精度1℃，
测量范围10~10%2
电阻挡的测量上限不低于103。
5.测量步骤：
（1）将试样置干上下电极之间，然后将烘箱自然升槛至300℃，（2）以300℃开始降温，逐点测，测量点不少于10个；（3）在每测量温度下，谋温时间不少于半小时，然后加上电压，1分钟时读出试样的电阻值6，按（1）式计算，然后画出o%-1／曲线，由该曲线即可确定某－温度的体积电阻率。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
