CB/Z 165-79.
1.环境条件:
温度: 20~ 25C;
相对湿度:≤70%。
2.试样尺寸及要求:
尺寸:φ(15~20)X1mm。
要求:不圆度不大于直径公差的一半，不平行度不大于厚度的公差。在试样两个主平面上被覆全电极，沿厚度方向极化。
极化后试样应保持清洁、干燥，自然存放10天后进行测量。
3.测量原理及公式:
根据应力和电场作独立变量的压电方程,当满足电学短路时,且只考虑等静压应力的作用，可简化为:
一般静电计本身的电容很小， 输入阻抗很高，为了满足电学短路条件，测量线路中必须并联-电:
容器。一般要求Cp大于Co100倍以上。这样可使整个测量系统有足够长的放电时间，较准确的读得放电指示的最大值。因为并联电容器的容量Gp>> Co ,因而样品本身的静电容在计算dH值时可忽略不计。
7.测量步骤:
(1 )按图接好线路。
(2)打开静电计电源开关，待预热稳定后，按使用要求校准静电计零点，校准后将短路开关置于短路状态。每次测量之前或每换-档电压值，都应重新进行零点校准。
(3)将待测样品放入样品支架中，然后置于密封加压装置腔体内，确定静电计正负极方向。
(4)关紧放压开关，将加压装置加压到所需压力，保压1分钟后，断开短路开关，同时迅速打开放压开关，读出静电计指示的电压最大值。
8.将( 4 )式代入( 3 )式，计算dH。
9.最大相对测量误差:士4 %。

中华人民共和国第六机械工业部指导性技术文件
压电陶瓷材料性能测量方法
CB/Z 160 ~167-79

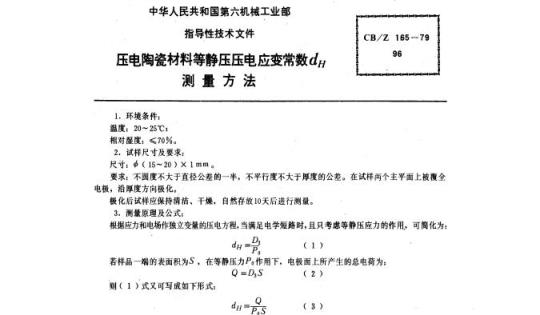

中华人民共和国第六机械工业部指导性技术文件
压电陶瓷材料等静压压电应变常数dH测量方法
1.环境条件：
温度：20~25℃，
相对混度：≤70%。
2．试样尺寸及要求：
尺寸：±（15~20）×「mm。
CB/Z 165-
半，不平行度不大于原度的公差。在试样两个主平面上被覆全要求：不圆度不人于直径公差的电极，沿厚度方向板化。
概化后试样应保持消洁、下爆，自然存放10天后进行测屋。3..测量原理及公式：
根据应力和电场作独立变量的压电方程，当满足电学短路时，且只考虑等静压应力的作用，可简化为：D
若样品一端的表积为S，在等静压力P。作用下；电极面上所产尘的总电荷为：Q=D,s
则（1）式又可写成如下形式：
dg=p,s
式中：d
等静压压电应变常数（库/牛）；单位面积的等静压（牛／米”），——样品电梭面一端的表面积（米\）；S
一样品电极面上的总电荷（库）。Q
4.测量线路示意图：Www.bzxZ.net
压力装
密封加压装罚
（评见附录
二样品的静电客。
中华人民共和国第六机械工业部发布18
（2）
Hli联
1 9 7 9 年1D月15 日 批准
HTYKADNIKAca-
CB/Z 165-79
5.设备要求：
（1）静电计：电位测量精度≤1%。（2）并联电容：要求性能稳定。（3）密封加压装置：要求密封好，不漏油。共3页第2页
（4）工作液体：要求压缩系数小，粘性不大能较迅速地释放压力（如10号高速机油）。（5）整个测量系统的绝缘电阻≥10°0。6.测量概述：
根据公式（3），测得Q，S，Pr即可算得dH。Q的测景见线路图
Cu时，
Q=(C+Gp)P
√为样品释放压力后，静电计所读得之最大电压值（伏），一般静电计本身的电容很小，输入阻抗很高，为「满足电学短路条件，测量线路中必须并联一·电容器。殷要求Cb大于C100倍以上。这样可使整个测量系统有足够长的放电时间，较准确的读得放电指示的最大值。因为并联电容器的容量C》>（因而样品本身的静电容在计算dH值时可忽略不计。7.测章步
（1）按图接好线路。
（2）打开静电计电源开关，待预热稳定后，按使用要求校准静电计零点，校准后将短路开关置于短路状态。每次测量之前或每换一档电压值，都应重新进行举点校准。（3）将待测样品放入样品支架中，然后置于密封加压装置腔体内，确定静电计正负极方向。（4）关紧放压开关，将加作装置加压到所需压力，保压1分钟后，断开短路川关，同时迅速打开放压开关，读出静电计指示的电压最大值。8.将（4）式代入（3）式，计算dH。9.最大相对测量误差：±4%。
共 3 页 3 页
CB/Z 165-79
静液压电应变常数d测量设备结构图E力表
气螺栓
密封焖母
绝练控皮垫围
密封换皮垫理
深四来之桥绝级出村安管
电极卖座块
绝缘疼皮热围
择品点架
上作流一高蓬机池
[斤顶下动恶
TYYKAONiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
