FZ/T 93048.2—2021 针刺机用针第⒉部分:叉形针

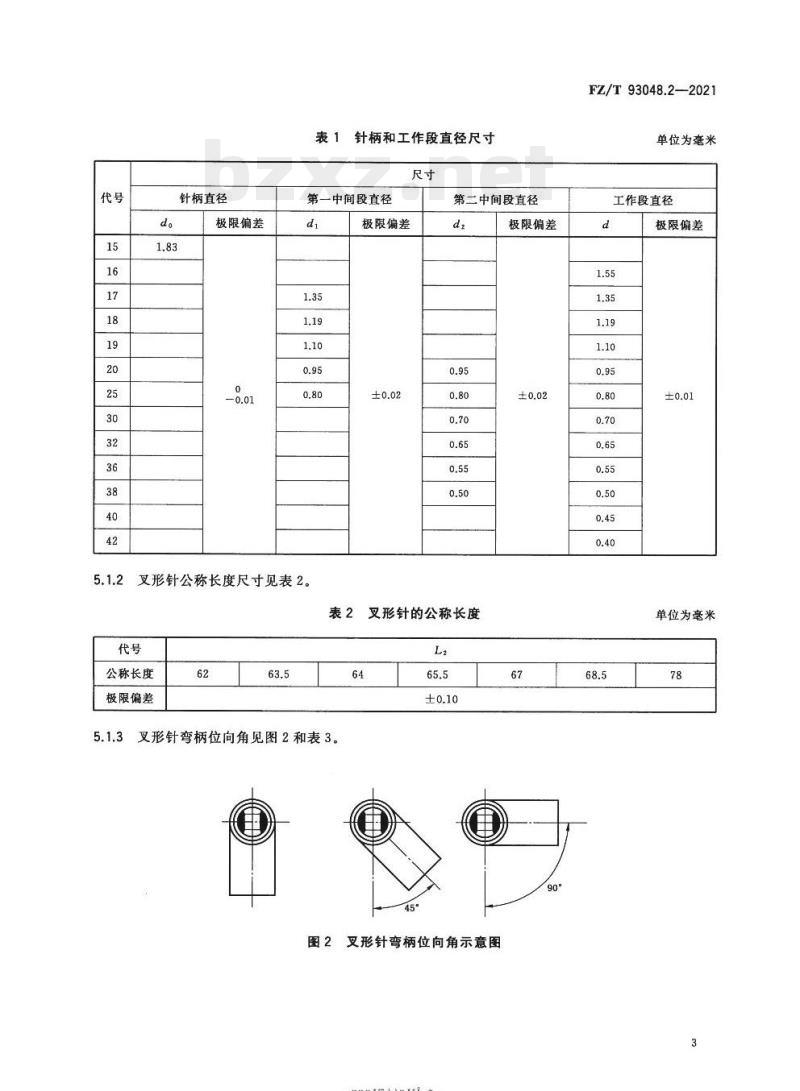

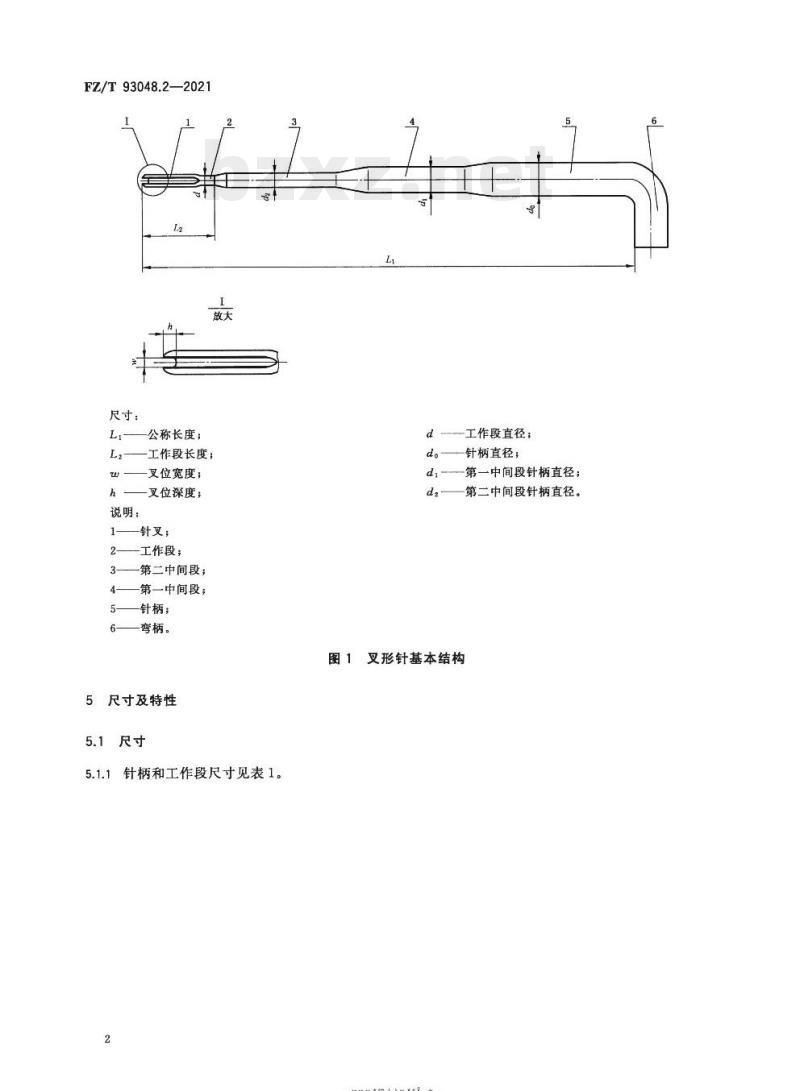

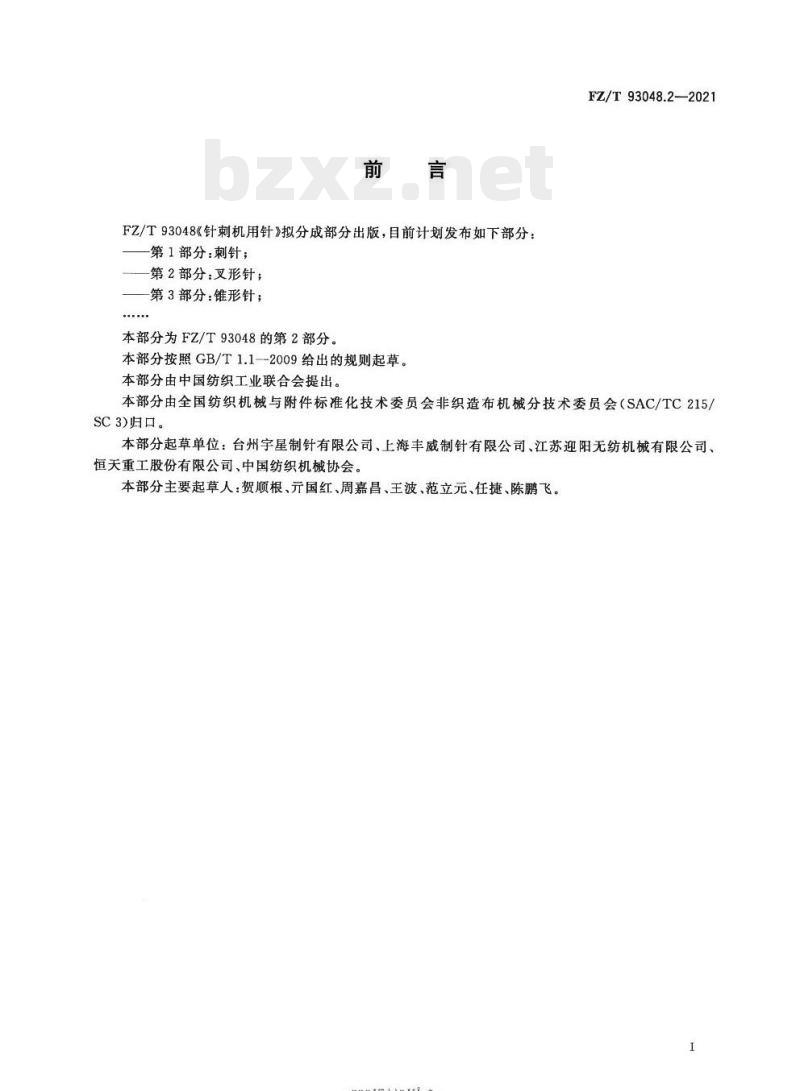

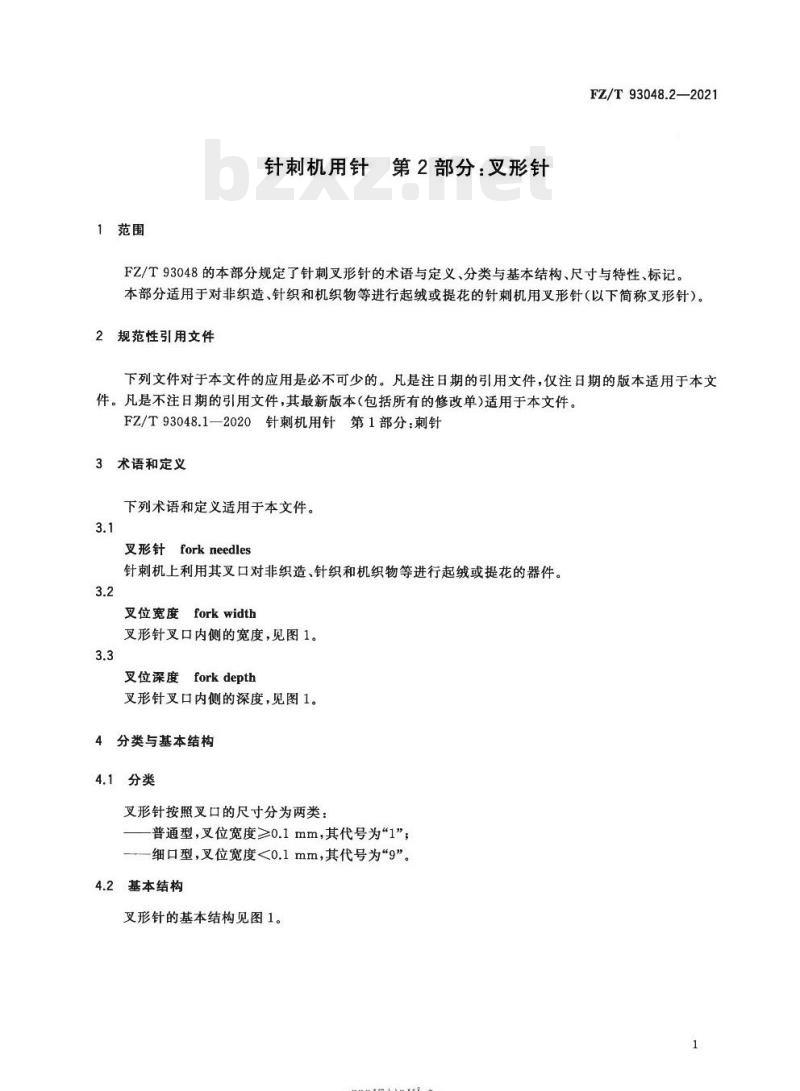

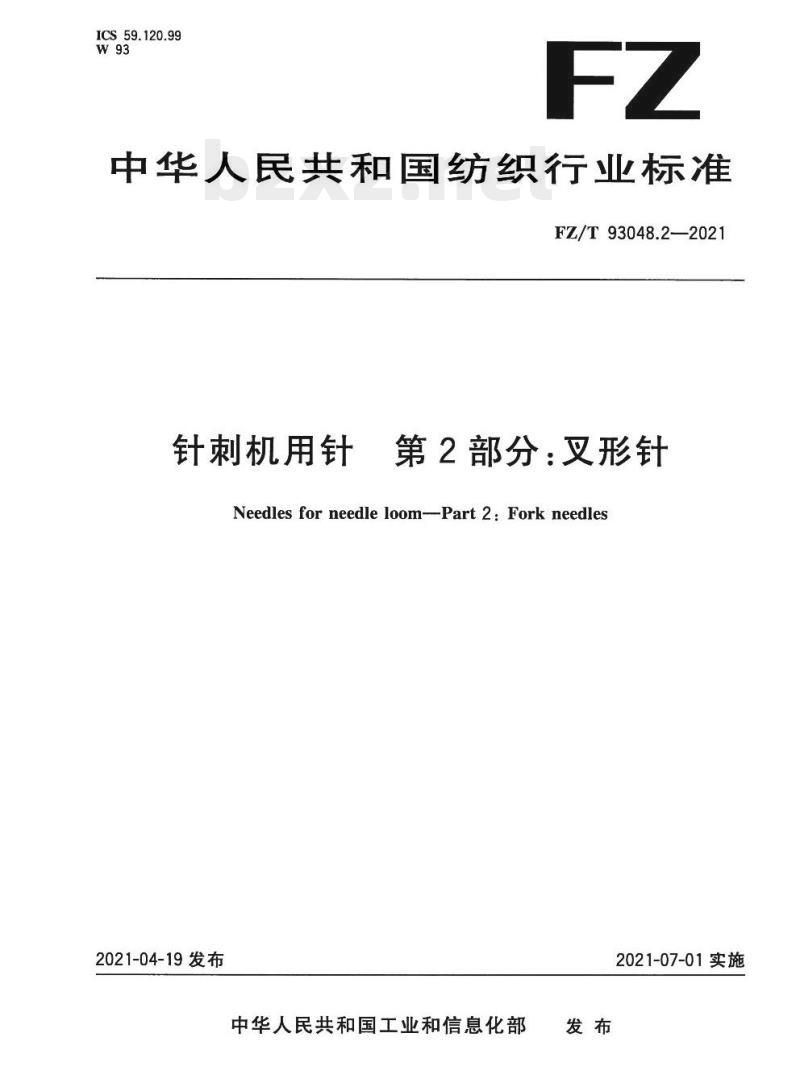

中华人民共和国纺织行业标准 FZ/T 93048.2—2021 针刺机用针 第2部分：叉形针 Needles for needle loom--Part 2: Fork needles 2021-04-19发布 中华人民共和国工业和信息化部发布 2021-07-01实施 前言 FZ/T 93048《针刺机用针》拟分成部分出版，目前计划发布如下部分：第1部分：刺针；第2部分：叉形针；第3部分：锥形针。 本部分为FZ/T 93048的第2部分。本部分按照GB/T 1.1-2009给出的规则起草。本部分由中国纺织工业联合会提出。 本部分由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会 (SAC/TC215/SC3) 归口。 本部分起草单位：台州宇星制针有限公司、上海丰威制针有限公司、江苏迎阳无纺机械有限公司、恒天重工股份有限公司、中国纺织机械协会。 本部分主要起草人：贺顺根、元国红、周嘉昌、王波、范立元、任捷、陈鹏飞。 1 范围 FZ/T 93048.2—2021 FZ/T 93048的本部分规定了叉形针的术语与定义、分类与基本结构、尺寸与特性、标记。 本部分适用于对非织造、针织和机织物等进行起绒或提花的针刺机用叉形针（以下简称叉形针）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 FZ/T 93048.1—2020 针刺机用针 第1部分：刺针 3 术语和定义 下列术语和定义适用于本文件。 3.1 叉形针 (fork needles)：针刺机上利用其叉口对非织造、针织和机织物等进行起绒或提花的器件。 3.2 叉位宽度 (fork width)：叉形针叉口内侧的宽度。 3.3 叉位深度 (fork depth)：叉形针叉口内侧的深度。 4 分类与基本结构 4.1 分类 叉形针按照叉口的尺寸分为两类： 普通型：叉位宽度 $\ge$ 0.1 mm，其代号为“1”； 细口型：叉位宽度 < 0.1 mm，其代号为“g”。 4.2 基本结构 叉形针的基本结构包含： 1 —— 针叉； 2 —— 工作段； 3 —— 第二中间段； 4 —— 第一中间段； 5 —— 针柄； 6 —— 弯柄； L1 —— 公称长度； L2 —— 工作段长度； w —— 叉位宽度； h —— 叉位深度； d —— 工作段直径； d1 —— 第一中间段针柄直径； d2 —— 第二中间段针柄直径； d3 —— 针柄直径； d4 —— 弯柄直径。 5 尺寸及特性 5.1 尺寸 针柄和工作段直径见下表： - 工作段直径 (d): 1.83, 1.55, 1.35, 1.19, 1.10, 0.95, 0.80, 0.70, 0.65, 0.55, 0.50, 0.45, 0.40 (mm) - 第一中间段针柄直径 (d1): 1.35, 1.19, 1.10, 0.95, 0.80 (mm) - 第二中间段针柄直径 (d2): 0.95, 0.80, 0.70, 0.65, 0.55, 0.50 (mm) - 针柄直径 (d3): 1.83, 1.55, 1.35, 1.19, 1.10, 0.95, 0.80 (mm) - 弯柄直径 (d4): 1.35, 1.19, 1.10, 0.95, 0.80, 0.70, 0.65, 0.55, 0.50, 0.45, 0.40 (mm) 叉形针公称长度 (L2) 见下表： - 62, 63.5, 64, 65.5, 67, 68.5, 78 (mm) 叉形针弯柄位向角见表3： - 代号 V: 0 - 代号 z: 45° - 代号 D: 90° 普通型叉形针叉位尺寸 (w, h) 见表4： - 叉位宽度 (w): 0.10, 0.15, 0.20, 0.25, 0.30, 0.35, 0.40, 0.50, 0.60, 0.70 (mm) - 叉位深度 (h): 0.03, 0.04, 0.05, 0.06, 0.07, 0.08, 0.09 (mm) 细口型叉形针叉位尺寸 (w, h) 见表5： - 叉位宽度 (w): 0.03, 0.04, 0.05, 0.06, 0.07, 0.08, 0.09 (mm) - 叉位深度 (h): 0.03, 0.04, 0.05, 0.06, 0.07, 0.08, 0.09 (mm) 5.2 特性 5.2.1 叉形针表面粗糙度不大于 Ra 1.6 $\mu$m。 5.2.2 叉形针工作段部分的硬度为 600HV～690HV。 5.2.3 叉形针弯柄处不应有裂痕。 5.2.4 叉形针的曲柄弯曲角偏差为 $\pm 2\degree$。 5.2.5 叉形针的弹性要求应符合 FZ/T 93048.1—2020 附录 B 的规定。 5.2.6 叉形针的尺寸用精度不大于 0.001 mm 的显微镜检测，应符合 5.1 的要求。 6 标记 6.1 叉形针的标记按下列顺序编写： 针柄直径代号 $\times$ 第一中间段针柄直径代号 $\times$ 第二中间段针柄直径代号 $\times$ 工作段直径代号 $\times$ 公称长度代号 $\times$ 弯柄位向角代号 $\times$ 叉位深度代号 $\times$ 叉位宽度代号 $\times$ 表面处理代号 $\times$ 类型代号 $\times$ 品牌标识。 标记示例：15$\times$17$\times$25$\times$36$\times$63.5DC9055 含义说明： 15：针柄直径代号 (1.83 mm) 17：第一中间段针柄直径代号 (1.35 mm) 25：第二中间段针柄直径代号 (0.80 mm) 36：工作段直径代号 (0.55 mm) 63.5：工作段长度代号 (63.5 mm) D：叉位深度代号 (0.05 mm) C：叉位宽度代号 (0.05 mm) 90：弯柄位向角代号 (90°) 55：表面处理/类型/品牌标识相关代号
