FZ/T 98022—2021
基本信息
标准号： FZ/T 98022—2021
中文名称：圆轨迹法织物起毛起球性能测试仪
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3323683
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 98022—2021.
1范围
FZ/T 98022规定了圆轨迹法织物起毛起球性能测试仪的术语和定义,基本功能和参数,要求,试验方法、检验规则及标志.包装、运输和贮存。
FZ/T 98022适用于圆轨迹法织物起毛起球性能测试仪(以下简称圆轨迹起球仪)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 3820纺织品和纺织制品厚度的测定GB/T4054——2008涂料涂覆标记
GB4793.1—2007测量,控制和实验室用电气设备的安全要求﹑第1部分:通用要求GB/T4802,1——2008纺织品织物起毛起球性能的测定︰第1部分:圆轨迹法
GB/T6343泡沫塑料及橡胶表观密度的测定
GB/T 6587——2012电子测量仪器通用规范
GB/T 21196.1—2007纺织品︰马丁代尔法织物耐磨性的测定第1部分:马丁代尔耐磨试验仪FZ/T 90054纺织机械仪器仪表产品包装
FZ/T90089.1纺织机械铭牌第1部分:型式,尺寸及技术要求FZ/T90089.2纺织机械铭牌第2部分:内容
3术语和定义
GB/T 4802.1—2008界定的术语和定义适用于本文件。为了方便使用，以下重复列出了GB/T 4802.1—2008中的某些术语和定义。
3.1
起毛fuzzing
织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化。[GB/T 4802.1——2008,定义3.1]
3.2
起球pilling
织物表面产生毛球的过程。[GB/T 4802.1——2008,定义3.3]
4基本功能和参数
1范围
FZ/T 98022规定了圆轨迹法织物起毛起球性能测试仪的术语和定义,基本功能和参数,要求,试验方法、检验规则及标志.包装、运输和贮存。
FZ/T 98022适用于圆轨迹法织物起毛起球性能测试仪(以下简称圆轨迹起球仪)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 3820纺织品和纺织制品厚度的测定GB/T4054——2008涂料涂覆标记
GB4793.1—2007测量,控制和实验室用电气设备的安全要求﹑第1部分:通用要求GB/T4802,1——2008纺织品织物起毛起球性能的测定︰第1部分:圆轨迹法
GB/T6343泡沫塑料及橡胶表观密度的测定
GB/T 6587——2012电子测量仪器通用规范
GB/T 21196.1—2007纺织品︰马丁代尔法织物耐磨性的测定第1部分:马丁代尔耐磨试验仪FZ/T 90054纺织机械仪器仪表产品包装
FZ/T90089.1纺织机械铭牌第1部分:型式,尺寸及技术要求FZ/T90089.2纺织机械铭牌第2部分:内容
3术语和定义
GB/T 4802.1—2008界定的术语和定义适用于本文件。为了方便使用，以下重复列出了GB/T 4802.1—2008中的某些术语和定义。
3.1
起毛fuzzing
织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化。[GB/T 4802.1——2008,定义3.1]
3.2
起球pilling
织物表面产生毛球的过程。[GB/T 4802.1——2008,定义3.3]
4基本功能和参数
标准图片预览
标准内容
ICS 59.120.99
中华人民共和国纺织行业标准
FZ/T98022—2021
圆轨迹法织物起毛起球性能测试仪Circularlocus pilling tester2021-04-19 发布
中华人民共和国工业和信息化部发布
2021-07-01实施
-riKacerKAca-

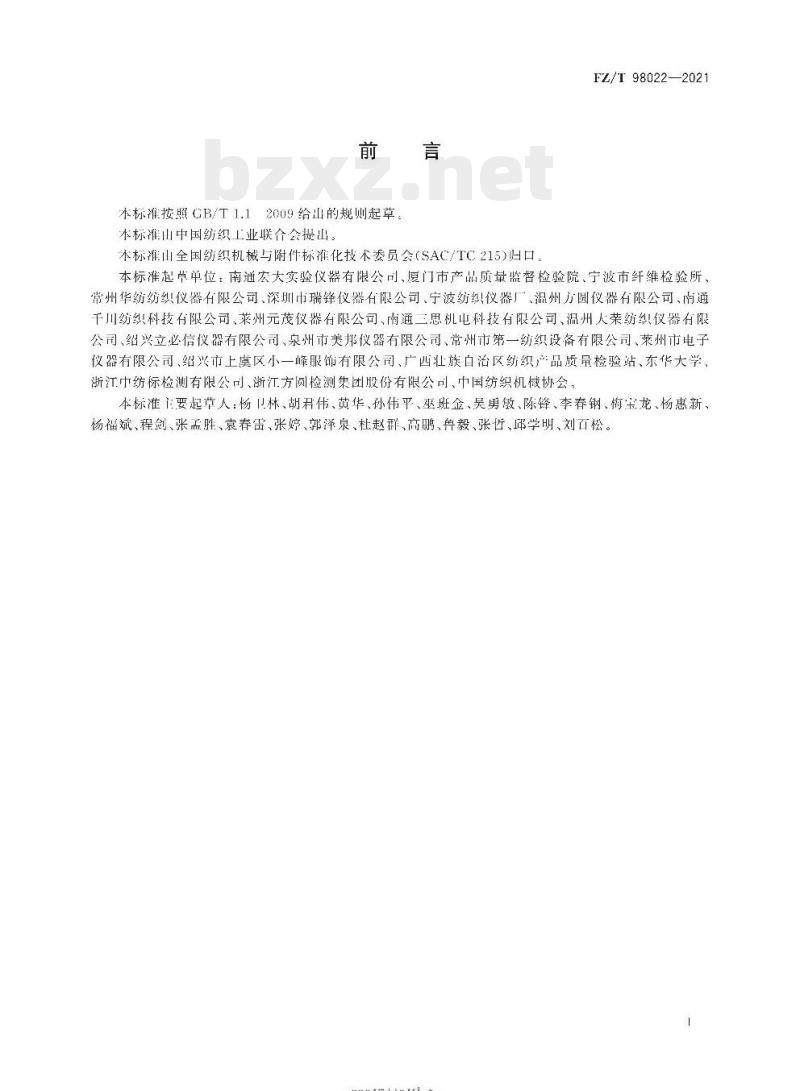

本标准按照GB/T1.12009给出的规则起草。本标滩由中国纺织工业联合会提出。本标准山全国纺织机械与附件标准化技术委员会（SAC/TC215)归口FZ/T98022—2021
本标起草单位：南通宏大实验仪器有限公司、厦门市产品质量监督检验院、宁波市纤维检验所、常州华纺纺织仪器有限公司、深圳市瑞锋仪器有限公司、宁波纺织仪器厂、温州方圆仪器有限公司、南通千川纺织科技有限公司、莱州元茂仪器有限公司、南通三思机电科技有限公司、温州人荣纺织仪器有限公司、绍兴立必信仪器有限公司、泉州市美邦仪器有限公司、常州市第一纺织设备有限公司、莱州市电子仪器有限公司、绍兴市上虞区小一峰服饰有限公司、广四壮族白治区纺织产品质量检验站、东华大学、浙江中纺标检测有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会，本标准主要起草人：杨卫林、胡君伟、黄华、孙伟平、巫班金、吴勇敏、陈锋、李春钢、梅宝龙、杨惠新、杨福斌、程剑、张孟胜、袁春、张婷、郭泽泉、杜赵群、高鹏、鲁毅、张哲、邱学明、刘百松。rrKaeerkAca-
-riKacerKAca-

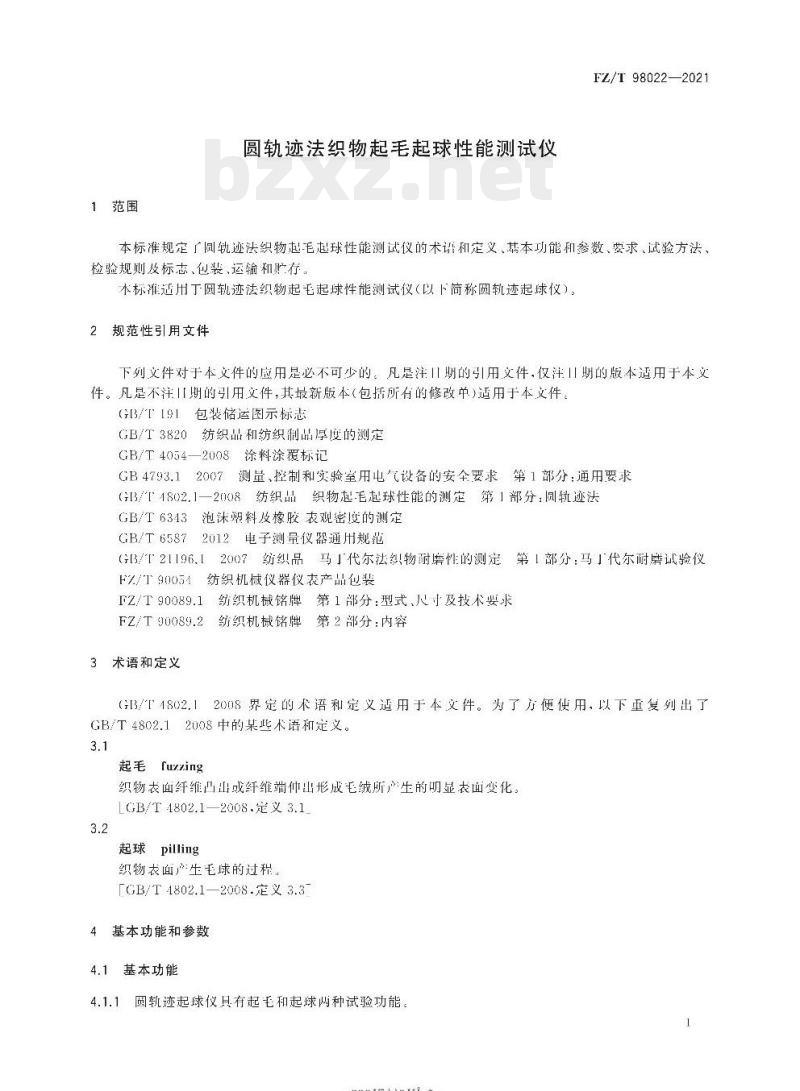

1范围
圆轨迹法织物起毛起球性能测试仪FZ/T 98022—2021
本标准规定广圆轨迹法织物起毛起球性能测试仪的术讲和定义、基本功能和参数、要求、试验方法检验规则及标志、包装运输和贮存。本标雅适用丁圆轨迹法织物起毛起球性能测试仪（以下荷称圆轨迹起球仪）2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注Ⅱ期的引用文件，仅注Ⅱ期的版本适用于本文件。凡是不注Ⅱ期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T91
GB/T 3820
包装储运图示标志
纺织品和纺织制品厚度的测定
GB/T4054—2008涂料涂覆标记
测量、控制和实验室用电气设各的安要求第1部分：通用要求GB 4793.1
(G3/T1802.1一2008纺织品织物起-毛起球性能的测定第1部分：圆轨迹法GB/T 6343
GB/T 6587
泡沫塑料及橡胶表观密度的测定2012电子测量仪器通用规范
GB/T 21196,
2007纺织品马」代尔法织物耐磨性的测定第【部分：马」代尔耐磨试验仪F7/T90054
纺织机械仪器仪表产品包装
FZ/T 90089.1
纺织机械铭牌第1部分：型式、尺寸及技术要求纺织机械铭牌第2部分：内容
FZ/T 90089.2
3术语和定义
G3/T1802.12008界定的术语利定义适用于本文件。为了方便使用以下重复列出了GB/T4802.12008中的某些术语和定义。3.1
fuzzing
织物表面纤维凸出或纤维端仲出形成毛绒所产生的明显表面变化LGB/T 4802.1—2008,定义3.1
起球pilling
织物衣面产生毛球的过程。
[GB/T4802.1—2008.定义3.3]
4基本功能和参数
4.1基本功能
4.1.1圆轨迹起球仪具有起毛和起球两种试验功能：1
-rrKaeerkAca-
FZ/T 98022—2021
4.1.2圆轨迹起球仪具有预设起毛次数和起球次数的功能.4.2基本参数
4.2.1尼龙刷：毛丛总数为213个，调节板植丝孔径为（4.50二0.06）mm，孔问距为（7.00.3）mm尼龙刷毛丛分布见图1，
婴乡多#
####彩#彩
##彩#彩#梦##
乡彩E
#彩彩彩彩步
彩#彩多中#
##乡#乡梦#
63006663O0
中电国
#E多电E
国##彩#O中乡彩#
OOOEEAEOEO
多中彩
说明：
尼龙丝毛丛：
调节板。
图1尼龙刷毛丛分布俯视图
4.2.2尼龙刷采用透明尼龙丝PA66制成。5要求
5.1外观
圆轨迹起球仪的外露件表而成符合（13/40512008外观等级Ⅱ级的要求5.1.2圆轨迹起球仪的内藏件表面和机件内衣面应符合GB/T40542008外观等级Ⅲ级的要求。5.1.3圆轨迹起球仪的显示部分应显示清晰、准确，各按钮灵嫩靠5.2整体性能
5.2.1预置计数器计数应准确无误。2
-rKaeerka-
5.2.2各控制功能成T作止常、稳定5.2.3试样夹头在中心轴孔中「下移动时，应白由落下无阻滞，无明显晃动现象。5.2.4试样夹头能将试样和泡沫塑料垫片夹持川靠，起毛起球试验时不松动5.2.5试样夹头装样平而与磨台的平行度为0.3mm，5.2.6试样来头与磨台相对运动的圆轨迹直径为（40+1)mm，5.2.7试样夹头与磨台相对运动速度为（60工1)r/min。5.2.8水平指示器指示准确度应不低于1mm/m，5.2.9圆轨迹起球仪运行时发射声压级噪声应不人于65d13(A）。5.2.10仪器起毛起球效果应符合GB/T4802.1—2008附录A的要求5.3尼龙刷
FZ/T 98022—2021
5.3.1尼龙丝端部形状应呈球面状或端面倒圆角，圆滑无尖锐、无倒勾：整个刷面应平滑，不应有凸出、松动、扭西变形的尼龙丝：
5.3.2尼龙丝直径为（0.30+0.03）mm5.3.3每孔穿丝数为(150工4)根。5.3.4尼龙别有效高度可调范围成在5mm~12mm之间5.3.5尼龙刷刷面的高度差应小于0.5mm5.4泡沫塑料垫片
5.4.1不成有包括模制时形成的表皮：不成有除用于夹持区域外的永久变形现象；不成有长度大于3mim的对穿孔和长度人于5mm的气孔；不应有长度大于15mm的裂缝5.4.2泡沫塑料垫片的厚度为（8.0_0.4）mm.5.4.3泡沫塑料垫片的表观密度为（33.8士3.0)kg/m5.4.4泡沫塑料垫片的压痕硬度为（6.3-0.8)kPa。5.5试样夹头和重锤
5.5.1试样夹环内径为（90.0+0.5）mm，5.5.2试样夹头质量为（5005)g。5.5.3小重链质量为（102.0士1.0)g5.5.4人重铺质量为（296.0+2.5）g。5.6
安全性
5.6.1绝缘电阻应不小于5MQ，
5.6.2保护连接阻抗应不人于0.12。5.7
环境适应性
环境适应性试验应符合GB3/T65872012的1组仪器的要求。5.8包装运输
包装运输试验成符合（13/16587一2012的3级流通条件的要求。3
rKaeerkAca-
FZ/T 98022—2021
6试验方法
6.1试验条件
电源：AC220(1±10%)V；频率：(50.0=0.5)IIz.6.1.1
6.1.2环境温度：10℃~30℃
6.1.3坏境相对湿度：40%~-85%。周围无明显电磁场「扰，无明显振动源6.1.4
6.2检具
圆轨迹起球仪检测时所用检具见表1。表检具
检具名称
钢直尺
游标卡尺
千分尺
宽座角尺
水平尺
声级计
兆欧表
外观检测
量程、最人允许误差（MPE）
或精确度等级
C--150 mm.MPE:=0.1 mm
0-150 mm,MPE:+0.03 mm
0~23mm.MPE:-0.0C4mm
125 mm.1级
0.3 mm.0.5mm
200mm.分度值c.02mm/m
I 000 g.MPE:±C.10 g
MPE:±0.10 s
35 dB(A)--120 dB(A),2 级
检测项目
圆轨迹直径（.2.6)尼龙刷有效高度（3,3.4)泡塑料垫片(5.4.1)
尼龙刷有效高度（5.3.4）、试样夹环内径（$.5.1）尼龙丝直径（5.3.2）
尼龙面高度差（5.3.3）
战样夹头与磨台平行度（5.2.5)、尼龙删面高度准（5.3.5)水平准确度（5.2.8）
试样夹头质量（5.5.2）重链质量（5.5.3和5.5.4）相对速度（5.2.7）
噪声（5.2.9）
绝缘电(5.6.1）
圆轨迹起球仪的外露件表面（5.1.1）接GB/T40542008外观等级Ⅱ级的要求用感官法检测圆轨迹起球仪的内藏件衣面和机件内表面（5.1.2)按GB/T40542008外观等级Ⅲ级的要求用感官法检测：
6.3.3圆轨迹起球仪的显示部分(5.1.3)用感官法检测。6.4
整体性能检测
6.4.1整体性能(5.2.1~~5.2.4)用感官法检测。6.4.2试样夹头与磨台平行度（5.2.5)的检测：将试样夹头及磨台所有的夹样环及衬垫取下，利用试样夹头的重力向下移动并与磨台接触，用0.3mm的塞尺检查两平而之间平行度以塞尺插不进去为合格。变换相对位置至少进行3次。6.4.3试样夹头与磨台相对运动的圆轨迹直径（5.2.6)的检测：将白纸用胶带平整地固定在磨台平面上。将圆珠笔嵌装在专用校准上，然后插人试样夹头上的轴孔，笔尖接触纸面，启动圆轨迹起球仪运4
-rrKaeerkAca-
行周后，用钢古尺测量纸上间出的圆轨迹上2个相互垂古方向的古径：FZ/T 98022—2021
6.4.4战样夹头与磨台相对运动速度（5.2.7）的检测：店动圆轨迹起球仪，同时用秒表计时测量圆轨迹起球仪运动60次所用的时间，并计算相对运动速度。6.4.5水平指示器指示准确度（5.2.8)的检测：调节底脚使水平指示器处丁水平中心位置，来用水平尺测量磨台平面上2个垂占方间的水平误差.选取2个方间测量值的较大值6.4.6噪声（5.2.9）检测：在试验室内测试，关闭门窗和可能十扰测量的声源，将圆轨迹起球仪置于高度为750mm~800mm的测试台1：。启动圆轨迹起球仪，用声级计在距圆轨迹起球仪包络面的距离为1m，距地面高度为1.6m，距墙面不小于1.5m处，分别测量其运行噪声，选取4个方向测量值的平均值。
6.4.7仪器起毛起球效果（5.2.10)的检测：按GB/T4802.1一2008附录A迹行，用参照织物校核，6.5尼龙刷检测
6.5.1尼龙刷外观要求（5.3.1)用感官法或采用放人镜放人后月测。6.5.2尼龙丝白径（5.3.2)用下分尺检测。6.5.3每孔穿丝数（5.3.3)的检测：拍照后将图像文件输人电脑后放大点取数量：6.5.4尼龙别有效高度可调范围(5.3.4)的检测：用游标下尺量取尼龙刷有效高度的最小值和最大值6.5.5尼龙刷刷面高度差（5.3.5）的检测：用宽座角尺长边测量沿尼龙刷的毛束排列方向（X、Y方向)平行放置，逐排月测毛束与测量面的间隙在最人间隙处将0.5mm塞尺沿尼龙刷面轻轻推进，以插不去或推逊时宽座角尺被推动为合格6.6泡沫塑料垫片检测
6.6.1泡沫塑料垫片外观(5.4.1)用感官法和钢直尺检测，6.6.2泡沫塑料垫片厚度(5.4.2)的检测：按CB/T3820要求进行。6.6.3泡沫塑料垫片衣观密度（5.4.3)的检测：按GB/T6343要求迹行。6.6.4泡沫塑料垫片压痕硬度（5.4.4)的检测：按GB/T21196.1一2007附录B进行.采用一层泡沫塑料挚片作为测试压痕破度试验的试样：6.7试样夹头和重锤的检测
6.7.1试样夹环内径（5.5.1)的检测从试样夹头上取下试样夹环，用游标卡尺测量。6.7.2试样夹头质量（5.5.2)的检测：将试样夹环整体取下去掉试样和衬垫.用大平称取质量：6.7.3重锤质量（5.5.3和5.5.4)用天平检测：6.8安全性检测
6.8.1绝缘电阳(5.6.1)检测：电源开关置丁接通位置，用兆欧衣测试电源输人端对地端的绝缘电阳。6.8.2保折连接阳抗（5.6.2）检测：按GB4793.1一2007中6.5.1.3近行，6.9环境适应性检测
环境适应性试验（5.7)检测按（G13/T65872012中的1组仪器的要求进行。6.10包装运输检测
包装运输试验（5.8）按GB/T6587—2012中的3级流通条件的要求进行5
-riKaeerKAca-
FZ/T98022—2021
7检验规则
7.1出厂检验
出厂检验应按5.1~5.6的要求山制造企业的质量检验部门逐台近行，全部项自检验合格方能出广，并应附有产品合格证
7.2型式检验
7.2.1在下列情况之一时，制造企业应进行型式检验：a）新产品试制定型时：
主要零部件、元器件、原材料、电路设计、工艺结构等作重大收变时；b)
批量牛产时，产量累计达300台后或连续牛产3年后；c
d）国家有关部门提出进行型式检验要求时，型式检验项月为第5章规定的全部内容。7.2.2
7.2.3型式检验从出厂检验合格的圆轨迹起球仪中随机抽取一台作为检验样机。检验时，送检样机中的作一项自不符合要求时充许修复后继续检验，者修复后继续检验不符合要求的，则该批产品判定为不合格：若修复后继续检验合格的，则重新另行抽取台进行复检：经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格。8标志、包装、运输和贮存
8.1标志
8.1.1产品的铭牌按照FZ/T90089.1和FZ/T90089.2的规定：8.1.2包装储运的图示标志按照GB/T191的规定。8.2包装
产品的包装按照FZ/T90054的规定，8.3运输
产品在运输过程中应避免剧烈震动、冲击、翻滚、高处跌落和雨雪淋袭8.4购存
产品应贮存在十燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不成有刷烈的变化，朴对湿度成不大于75头。
rKaeerkAca-
-riKacerKAca-
FZ/T98022-2021
中华人民共和国织
行业标准
圆轨迹法织物起毛起球性能测试仪FZ/T980222021
中国标准出版社出版发行
北京市朝阳区和平西街申2号（100029）北京市西城区三里河北街16号（100015）网址：spc.org.cnbZxz.net
服务热线：100-168-0010
2021年6月第一版
书号：155066·235784
版权专有
-rrKaeerkAca-
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国纺织行业标准
FZ/T98022—2021
圆轨迹法织物起毛起球性能测试仪Circularlocus pilling tester2021-04-19 发布
中华人民共和国工业和信息化部发布
2021-07-01实施
-riKacerKAca-
本标准按照GB/T1.12009给出的规则起草。本标滩由中国纺织工业联合会提出。本标准山全国纺织机械与附件标准化技术委员会（SAC/TC215)归口FZ/T98022—2021
本标起草单位：南通宏大实验仪器有限公司、厦门市产品质量监督检验院、宁波市纤维检验所、常州华纺纺织仪器有限公司、深圳市瑞锋仪器有限公司、宁波纺织仪器厂、温州方圆仪器有限公司、南通千川纺织科技有限公司、莱州元茂仪器有限公司、南通三思机电科技有限公司、温州人荣纺织仪器有限公司、绍兴立必信仪器有限公司、泉州市美邦仪器有限公司、常州市第一纺织设备有限公司、莱州市电子仪器有限公司、绍兴市上虞区小一峰服饰有限公司、广四壮族白治区纺织产品质量检验站、东华大学、浙江中纺标检测有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会，本标准主要起草人：杨卫林、胡君伟、黄华、孙伟平、巫班金、吴勇敏、陈锋、李春钢、梅宝龙、杨惠新、杨福斌、程剑、张孟胜、袁春、张婷、郭泽泉、杜赵群、高鹏、鲁毅、张哲、邱学明、刘百松。rrKaeerkAca-
-riKacerKAca-
1范围
圆轨迹法织物起毛起球性能测试仪FZ/T 98022—2021
本标准规定广圆轨迹法织物起毛起球性能测试仪的术讲和定义、基本功能和参数、要求、试验方法检验规则及标志、包装运输和贮存。本标雅适用丁圆轨迹法织物起毛起球性能测试仪（以下荷称圆轨迹起球仪）2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注Ⅱ期的引用文件，仅注Ⅱ期的版本适用于本文件。凡是不注Ⅱ期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T91
GB/T 3820
包装储运图示标志
纺织品和纺织制品厚度的测定
GB/T4054—2008涂料涂覆标记
测量、控制和实验室用电气设各的安要求第1部分：通用要求GB 4793.1
(G3/T1802.1一2008纺织品织物起-毛起球性能的测定第1部分：圆轨迹法GB/T 6343
GB/T 6587
泡沫塑料及橡胶表观密度的测定2012电子测量仪器通用规范
GB/T 21196,
2007纺织品马」代尔法织物耐磨性的测定第【部分：马」代尔耐磨试验仪F7/T90054
纺织机械仪器仪表产品包装
FZ/T 90089.1
纺织机械铭牌第1部分：型式、尺寸及技术要求纺织机械铭牌第2部分：内容
FZ/T 90089.2
3术语和定义
G3/T1802.12008界定的术语利定义适用于本文件。为了方便使用以下重复列出了GB/T4802.12008中的某些术语和定义。3.1
fuzzing
织物表面纤维凸出或纤维端仲出形成毛绒所产生的明显表面变化LGB/T 4802.1—2008,定义3.1
起球pilling
织物衣面产生毛球的过程。
[GB/T4802.1—2008.定义3.3]
4基本功能和参数
4.1基本功能
4.1.1圆轨迹起球仪具有起毛和起球两种试验功能：1
-rrKaeerkAca-
FZ/T 98022—2021
4.1.2圆轨迹起球仪具有预设起毛次数和起球次数的功能.4.2基本参数
4.2.1尼龙刷：毛丛总数为213个，调节板植丝孔径为（4.50二0.06）mm，孔问距为（7.00.3）mm尼龙刷毛丛分布见图1，
婴乡多#
####彩#彩
##彩#彩#梦##
乡彩E
#彩彩彩彩步
彩#彩多中#
##乡#乡梦#
63006663O0
中电国
#E多电E
国##彩#O中乡彩#
OOOEEAEOEO
多中彩
说明：
尼龙丝毛丛：
调节板。
图1尼龙刷毛丛分布俯视图
4.2.2尼龙刷采用透明尼龙丝PA66制成。5要求
5.1外观
圆轨迹起球仪的外露件表而成符合（13/40512008外观等级Ⅱ级的要求5.1.2圆轨迹起球仪的内藏件表面和机件内衣面应符合GB/T40542008外观等级Ⅲ级的要求。5.1.3圆轨迹起球仪的显示部分应显示清晰、准确，各按钮灵嫩靠5.2整体性能
5.2.1预置计数器计数应准确无误。2
-rKaeerka-
5.2.2各控制功能成T作止常、稳定5.2.3试样夹头在中心轴孔中「下移动时，应白由落下无阻滞，无明显晃动现象。5.2.4试样夹头能将试样和泡沫塑料垫片夹持川靠，起毛起球试验时不松动5.2.5试样夹头装样平而与磨台的平行度为0.3mm，5.2.6试样来头与磨台相对运动的圆轨迹直径为（40+1)mm，5.2.7试样夹头与磨台相对运动速度为（60工1)r/min。5.2.8水平指示器指示准确度应不低于1mm/m，5.2.9圆轨迹起球仪运行时发射声压级噪声应不人于65d13(A）。5.2.10仪器起毛起球效果应符合GB/T4802.1—2008附录A的要求5.3尼龙刷
FZ/T 98022—2021
5.3.1尼龙丝端部形状应呈球面状或端面倒圆角，圆滑无尖锐、无倒勾：整个刷面应平滑，不应有凸出、松动、扭西变形的尼龙丝：
5.3.2尼龙丝直径为（0.30+0.03）mm5.3.3每孔穿丝数为(150工4)根。5.3.4尼龙别有效高度可调范围成在5mm~12mm之间5.3.5尼龙刷刷面的高度差应小于0.5mm5.4泡沫塑料垫片
5.4.1不成有包括模制时形成的表皮：不成有除用于夹持区域外的永久变形现象；不成有长度大于3mim的对穿孔和长度人于5mm的气孔；不应有长度大于15mm的裂缝5.4.2泡沫塑料垫片的厚度为（8.0_0.4）mm.5.4.3泡沫塑料垫片的表观密度为（33.8士3.0)kg/m5.4.4泡沫塑料垫片的压痕硬度为（6.3-0.8)kPa。5.5试样夹头和重锤
5.5.1试样夹环内径为（90.0+0.5）mm，5.5.2试样夹头质量为（5005)g。5.5.3小重链质量为（102.0士1.0)g5.5.4人重铺质量为（296.0+2.5）g。5.6
安全性
5.6.1绝缘电阻应不小于5MQ，
5.6.2保护连接阻抗应不人于0.12。5.7
环境适应性
环境适应性试验应符合GB3/T65872012的1组仪器的要求。5.8包装运输
包装运输试验成符合（13/16587一2012的3级流通条件的要求。3
rKaeerkAca-
FZ/T 98022—2021
6试验方法
6.1试验条件
电源：AC220(1±10%)V；频率：(50.0=0.5)IIz.6.1.1
6.1.2环境温度：10℃~30℃
6.1.3坏境相对湿度：40%~-85%。周围无明显电磁场「扰，无明显振动源6.1.4
6.2检具
圆轨迹起球仪检测时所用检具见表1。表检具
检具名称
钢直尺
游标卡尺
千分尺
宽座角尺
水平尺
声级计
兆欧表
外观检测
量程、最人允许误差（MPE）
或精确度等级
C--150 mm.MPE:=0.1 mm
0-150 mm,MPE:+0.03 mm
0~23mm.MPE:-0.0C4mm
125 mm.1级
0.3 mm.0.5mm
200mm.分度值c.02mm/m
I 000 g.MPE:±C.10 g
MPE:±0.10 s
35 dB(A)--120 dB(A),2 级
检测项目
圆轨迹直径（.2.6)尼龙刷有效高度（3,3.4)泡塑料垫片(5.4.1)
尼龙刷有效高度（5.3.4）、试样夹环内径（$.5.1）尼龙丝直径（5.3.2）
尼龙面高度差（5.3.3）
战样夹头与磨台平行度（5.2.5)、尼龙删面高度准（5.3.5)水平准确度（5.2.8）
试样夹头质量（5.5.2）重链质量（5.5.3和5.5.4）相对速度（5.2.7）
噪声（5.2.9）
绝缘电(5.6.1）
圆轨迹起球仪的外露件表面（5.1.1）接GB/T40542008外观等级Ⅱ级的要求用感官法检测圆轨迹起球仪的内藏件衣面和机件内表面（5.1.2)按GB/T40542008外观等级Ⅲ级的要求用感官法检测：
6.3.3圆轨迹起球仪的显示部分(5.1.3)用感官法检测。6.4
整体性能检测
6.4.1整体性能(5.2.1~~5.2.4)用感官法检测。6.4.2试样夹头与磨台平行度（5.2.5)的检测：将试样夹头及磨台所有的夹样环及衬垫取下，利用试样夹头的重力向下移动并与磨台接触，用0.3mm的塞尺检查两平而之间平行度以塞尺插不进去为合格。变换相对位置至少进行3次。6.4.3试样夹头与磨台相对运动的圆轨迹直径（5.2.6)的检测：将白纸用胶带平整地固定在磨台平面上。将圆珠笔嵌装在专用校准上，然后插人试样夹头上的轴孔，笔尖接触纸面，启动圆轨迹起球仪运4
-rrKaeerkAca-
行周后，用钢古尺测量纸上间出的圆轨迹上2个相互垂古方向的古径：FZ/T 98022—2021
6.4.4战样夹头与磨台相对运动速度（5.2.7）的检测：店动圆轨迹起球仪，同时用秒表计时测量圆轨迹起球仪运动60次所用的时间，并计算相对运动速度。6.4.5水平指示器指示准确度（5.2.8)的检测：调节底脚使水平指示器处丁水平中心位置，来用水平尺测量磨台平面上2个垂占方间的水平误差.选取2个方间测量值的较大值6.4.6噪声（5.2.9）检测：在试验室内测试，关闭门窗和可能十扰测量的声源，将圆轨迹起球仪置于高度为750mm~800mm的测试台1：。启动圆轨迹起球仪，用声级计在距圆轨迹起球仪包络面的距离为1m，距地面高度为1.6m，距墙面不小于1.5m处，分别测量其运行噪声，选取4个方向测量值的平均值。
6.4.7仪器起毛起球效果（5.2.10)的检测：按GB/T4802.1一2008附录A迹行，用参照织物校核，6.5尼龙刷检测
6.5.1尼龙刷外观要求（5.3.1)用感官法或采用放人镜放人后月测。6.5.2尼龙丝白径（5.3.2)用下分尺检测。6.5.3每孔穿丝数（5.3.3)的检测：拍照后将图像文件输人电脑后放大点取数量：6.5.4尼龙别有效高度可调范围(5.3.4)的检测：用游标下尺量取尼龙刷有效高度的最小值和最大值6.5.5尼龙刷刷面高度差（5.3.5）的检测：用宽座角尺长边测量沿尼龙刷的毛束排列方向（X、Y方向)平行放置，逐排月测毛束与测量面的间隙在最人间隙处将0.5mm塞尺沿尼龙刷面轻轻推进，以插不去或推逊时宽座角尺被推动为合格6.6泡沫塑料垫片检测
6.6.1泡沫塑料垫片外观(5.4.1)用感官法和钢直尺检测，6.6.2泡沫塑料垫片厚度(5.4.2)的检测：按CB/T3820要求进行。6.6.3泡沫塑料垫片衣观密度（5.4.3)的检测：按GB/T6343要求迹行。6.6.4泡沫塑料垫片压痕硬度（5.4.4)的检测：按GB/T21196.1一2007附录B进行.采用一层泡沫塑料挚片作为测试压痕破度试验的试样：6.7试样夹头和重锤的检测
6.7.1试样夹环内径（5.5.1)的检测从试样夹头上取下试样夹环，用游标卡尺测量。6.7.2试样夹头质量（5.5.2)的检测：将试样夹环整体取下去掉试样和衬垫.用大平称取质量：6.7.3重锤质量（5.5.3和5.5.4)用天平检测：6.8安全性检测
6.8.1绝缘电阳(5.6.1)检测：电源开关置丁接通位置，用兆欧衣测试电源输人端对地端的绝缘电阳。6.8.2保折连接阳抗（5.6.2）检测：按GB4793.1一2007中6.5.1.3近行，6.9环境适应性检测
环境适应性试验（5.7)检测按（G13/T65872012中的1组仪器的要求进行。6.10包装运输检测
包装运输试验（5.8）按GB/T6587—2012中的3级流通条件的要求进行5
-riKaeerKAca-
FZ/T98022—2021
7检验规则
7.1出厂检验
出厂检验应按5.1~5.6的要求山制造企业的质量检验部门逐台近行，全部项自检验合格方能出广，并应附有产品合格证
7.2型式检验
7.2.1在下列情况之一时，制造企业应进行型式检验：a）新产品试制定型时：
主要零部件、元器件、原材料、电路设计、工艺结构等作重大收变时；b)
批量牛产时，产量累计达300台后或连续牛产3年后；c
d）国家有关部门提出进行型式检验要求时，型式检验项月为第5章规定的全部内容。7.2.2
7.2.3型式检验从出厂检验合格的圆轨迹起球仪中随机抽取一台作为检验样机。检验时，送检样机中的作一项自不符合要求时充许修复后继续检验，者修复后继续检验不符合要求的，则该批产品判定为不合格：若修复后继续检验合格的，则重新另行抽取台进行复检：经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格。8标志、包装、运输和贮存
8.1标志
8.1.1产品的铭牌按照FZ/T90089.1和FZ/T90089.2的规定：8.1.2包装储运的图示标志按照GB/T191的规定。8.2包装
产品的包装按照FZ/T90054的规定，8.3运输
产品在运输过程中应避免剧烈震动、冲击、翻滚、高处跌落和雨雪淋袭8.4购存
产品应贮存在十燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不成有刷烈的变化，朴对湿度成不大于75头。
rKaeerkAca-
-riKacerKAca-
FZ/T98022-2021
中华人民共和国织
行业标准
圆轨迹法织物起毛起球性能测试仪FZ/T980222021
中国标准出版社出版发行
北京市朝阳区和平西街申2号（100029）北京市西城区三里河北街16号（100015）网址：spc.org.cnbZxz.net
服务热线：100-168-0010
2021年6月第一版
书号：155066·235784
版权专有
-rrKaeerkAca-
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
