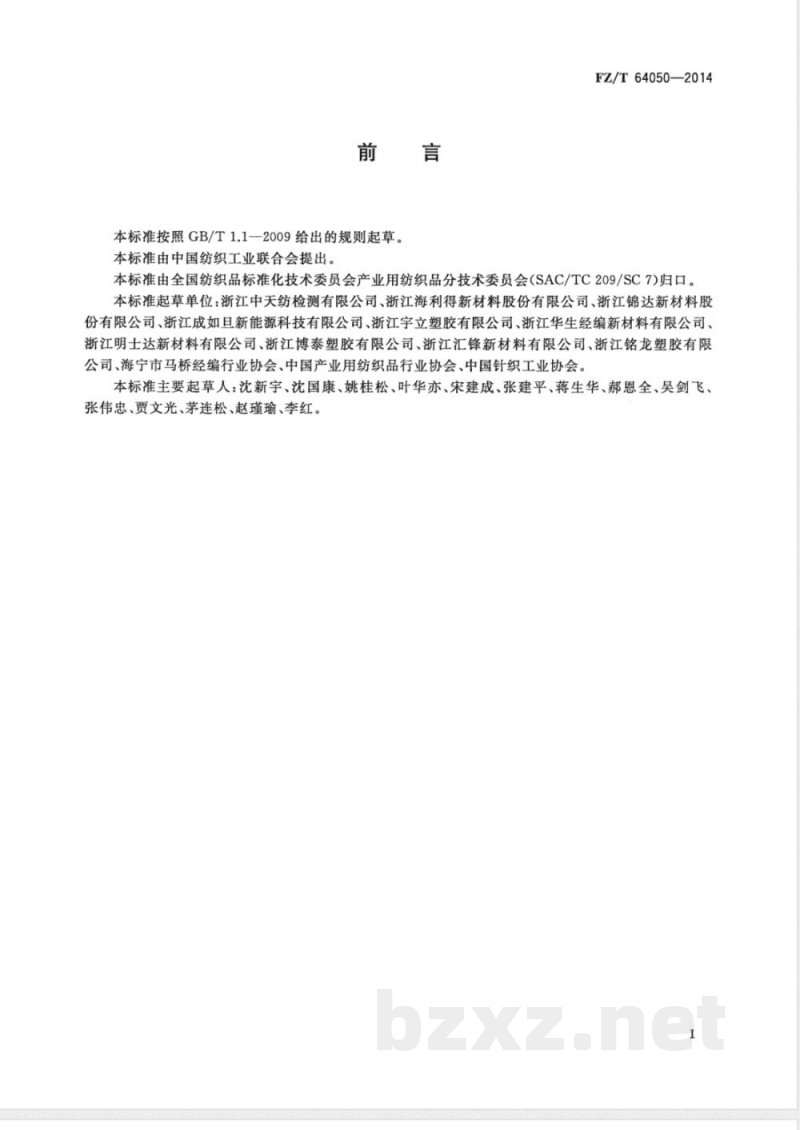

中华人民共和国纺织行业标准 FZ/T64050—2014 柔性灯箱广告喷绘布 Flexible lamp-box advertising printing cloth 2014-12-24发布 中华人民共和国工业和信息化部 2015-06-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草，由中国纺织工业联合会提出，并由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7)归口。本标准起草单位包括浙江中天纺检测有限公司、浙江海利得新材料股份有限公司、浙江锦达新材料股份有限公司、浙江成如旦新能源科技有限公司、浙江宇立塑胶有限公司、浙江华生经编新材料有限公司、浙江明士达新材料有限公司、浙江博泰塑胶有限公司、浙江汇锋新材料有限公司、浙江铭龙塑胶有限公司、海宁市马桥经编行业协会、中国产业用纺织品行业协会、中国针织工业协会。主要起草人有沈新宇、沈国康、姚桂松、叶华亦、宋建成、张建平、蒋生华、郝恩全、吴剑飞、张伟忠、贾文光、茅连松、赵瑾瑜、李红。 1 范围 本标准规定了柔性灯箱广告喷绘布的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。本标准适用于以经编双轴向基布为基材、表面经涂覆或层压等方式加工用于灯箱广告喷绘的布；以其他纺织织物为基材的柔性灯箱广告喷绘布可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： - GB/T250 纺织品色牢度试验评定变色用灰色样卡 - GB/T3917.3 纺织品织物撕破性能 第3部分：梯形试样撕破强力的测定 - GB/T3923.1 纺织品织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定（条样法） - GB/T4666 纺织品织物长度和幅宽的测定 - GB/T4669 纺织品机织物单位长度质量和单位面积质量的测定 - GB/T8808 软质复合塑料材料剥离试验方法 - GB/T14216 塑料膜和片润湿张力的测定 - GB/T16422.2 第2部分：氙弧灯塑料实验室光源暴露试验方法 - GB/T18426—2001 橡胶或塑料涂覆织物低温弯曲试验 - FZ/T01009 纺织品织物透光性的测定 3 产品分类 产品按用途分为前置光源柔性灯箱广告喷绘布和后置光源柔性灯箱广告喷绘布，产品代号分别为F(Front)和B(Back)。按内在质量指标分为I类(普通型)、II类(增强型)和III类(高强型)。 4 技术要求 4.1 内在质量要求 内在质量指标见表1： - 宽度偏差(cm) - 单位面积质量偏差率(%) - 总光通量透射比(%) - 断裂强力(N) - 撕破强力(N) - 剥离强力(N) - 表面润湿张力(mN/m) - 防寒性 - 耐气候性(强力保持率, %) 注1：前置光源不考核总光通量透射比。 注2：基材与高分子材料无法分离的产品不考核剥离强力。 4.2 外观质量要求 外观质量要求见表2： - 表面破洞：不允许有破洞 - 亮度：亮面表面需光亮，亚面表面需亚暗 - 底面疵点：每卷产品允许不超过3个25mm²以内的疵点（仅考核前置光源产品） - 缺纬、网洞：不允许有缺纬或网洞 - 移位、黑丝、并丝：不允许有周期性移位、黑丝，不允许有50cm及以上连续并丝 - 黑影：不允许有1cm²以上面积的黑影（仅考核后置光源产品） - 经、纬向褶皱和毛边：不允许有经向或纬向褶皱，不允许有毛边 - 色差：同批色差≥4级，同卷色差≥4-5级 注1：破洞指由表面高分子材料疵点引起的裂口。注2：网洞指由纺织织物疵点引起的裂口。注3：黑丝指纺织材料上的游丝、污丝。注4：黑影指表面高分子材料上的山水纹。 5 试验方法 5.1 宽度偏差的测定 按GB/T4666规定执行，结果精确到1mm。 5.2 单位面积质量的测定 按GB/T4669规定执行。 5.3 总光通量透射比的测定 按FZ/T01009规定执行。 5.4 断裂强力的测定 按GB/T3923.1规定执行。 5.5 撕破强力的测定 按GB/T3917.3规定执行。
