本标准规定了C波段FENGYUNCast用户站的设备组成、技术要求、试验方法和检验规则等，确立了该用户站硬软件。

ICS07.060

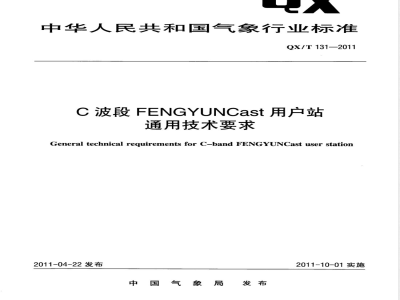

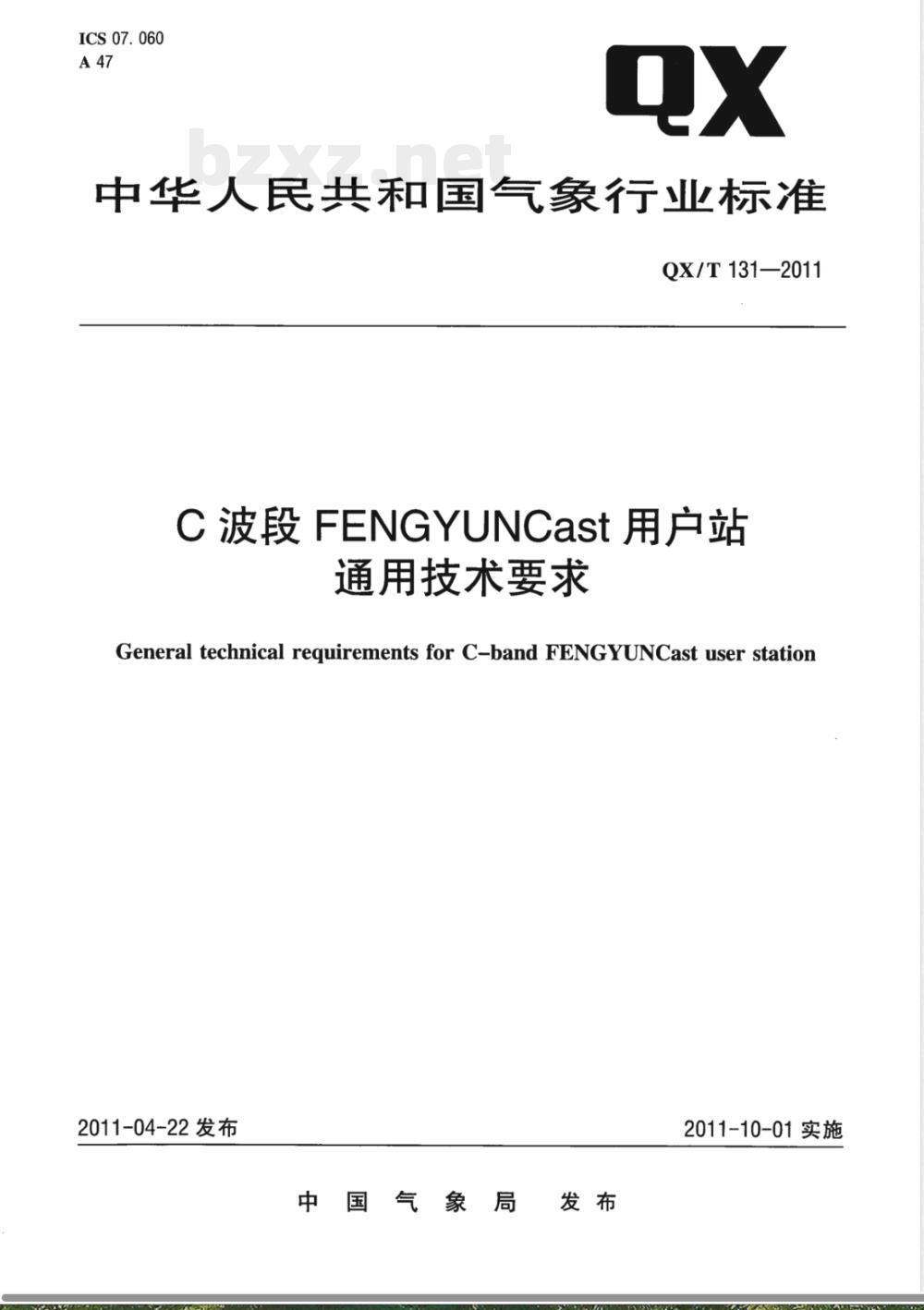

中华人民共和国气象行业标准
QX/T 131—2011
C波段FENGYUNCast用户站
通用技术要求
General technical requirements for C-band FENGYUNCast user station2011-04-22发布
中国气象局
2011-10-01实施
规范性引用文件
术语和定义
用户站组成
技术要求
整体部分
室外单元
连接电缆
功率分配器
室内单元
试验方法
外观检查
性能测量下载标准就来标准下载网
电磁兼容测量
安全性试验
环境试验
可靠性试验
检验规划
定型检验
交收检验
例行检验
8标志、包装、运输和贮存
成套性
附录A（规范性附录）
解调设备测量
QX/T131—2011

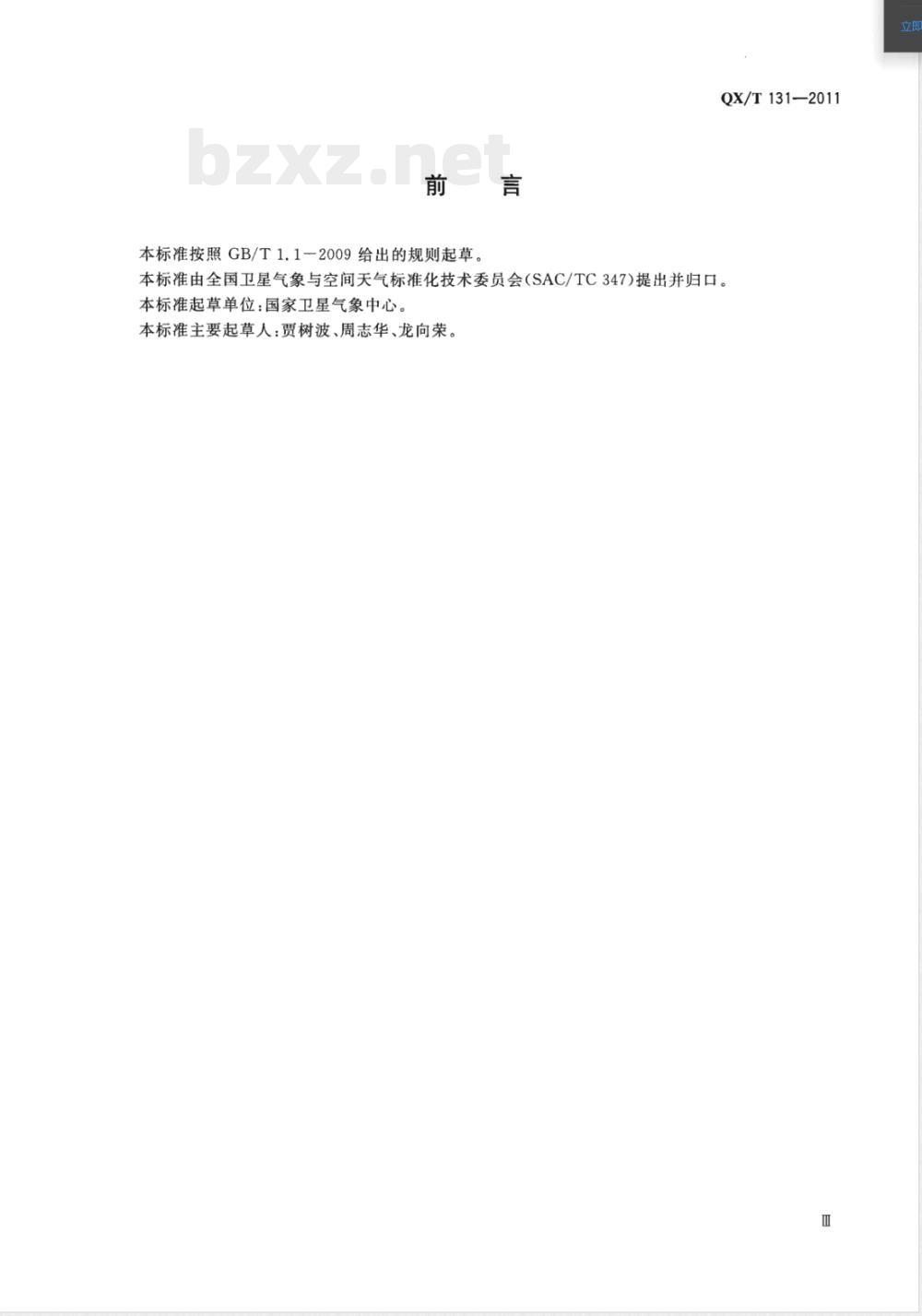

本标准按照GB/T1.1一2009给出的规则起草。QX/T131—2011
本标准由全国卫星气象与空间天气标准化技术委员会（SAC/TC347)提出并归口。本标准起草单位：国家卫星气象中心。本标准主要起草人：贾树波、周志华、龙向荣。m

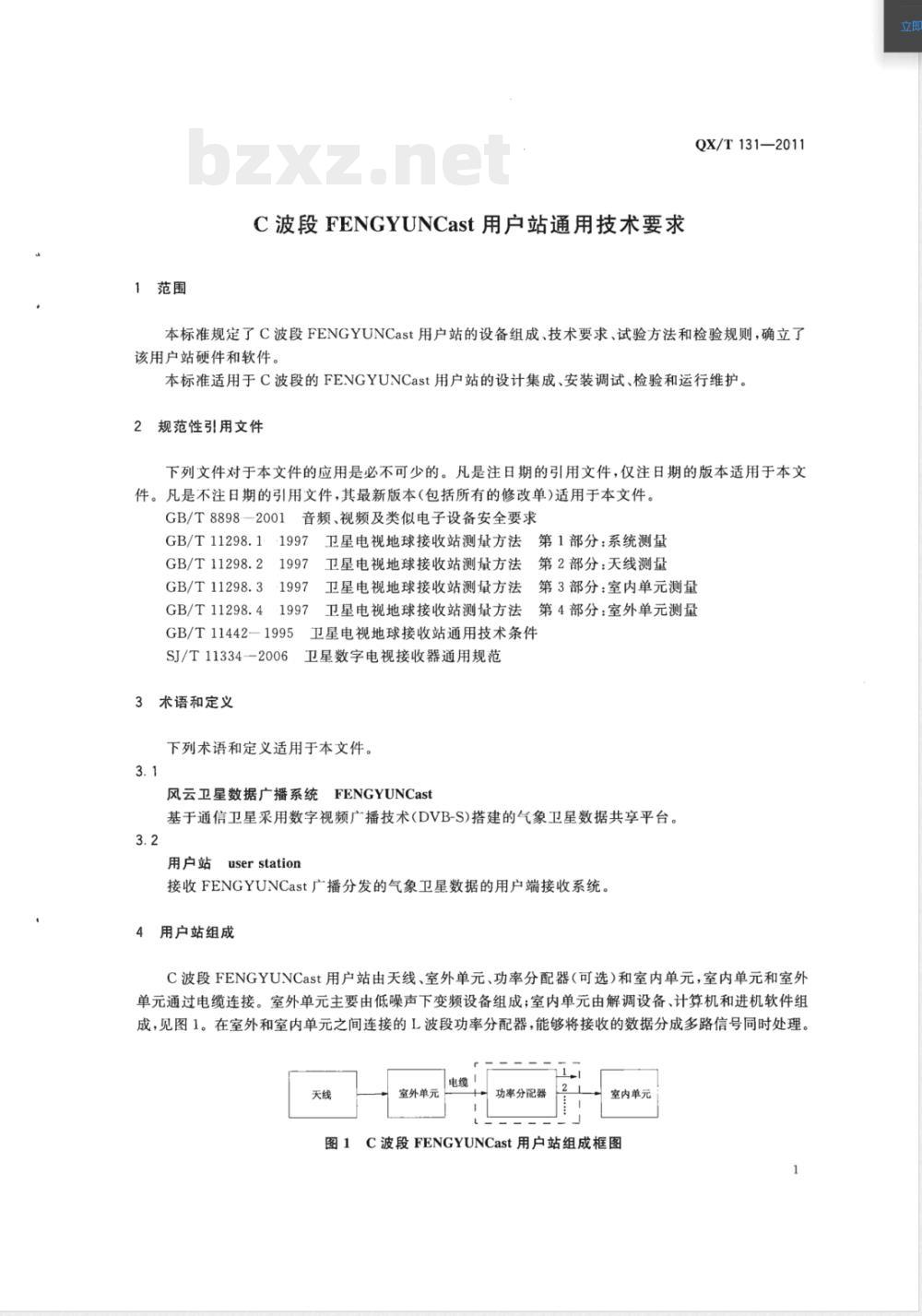

1范围
C波段FENGYUNCast用户站通用技术要求QX/T131—2011
本标准规定了C波段FENGYUNCast用户站的设备组成、技术要求、试验方法和检验规则，确立了该用户站硬件和软件。
本标准适用于C波段的FENGYUNCast用户站的设计集成、安装调试、检验和运行维护。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T 8898-2001
GB/T11298.1
GB/T11298.2
GB/T11298.3
GB/T11298.4
音频、视频及类似电子设备安全要求·1997
·1997
GB/T11442—1995
SJ/T11334-—2006
3术语和定义
卫星电视地球接收站测量方法第1部分：系统测量卫星电视地球接收站测量方法第2部分：天线测量卫星电视地球接收站测量方法第3部分：室内单元测量卫星电视地球接收站测量方法第4部分：室外单元测量卫星电视地球接收站通用技术条件卫星数字电视接收器通用规范
下列术语和定义适用于本文件。3.1
风云卫星数据广播系统FENGYUNCast基于通信卫星采用数字视频广播技术(DVB-S)搭建的气象卫星数据共享平台。3.2
用户站userstation
接收FENGYUNCast广播分发的气象卫星数据的用户端接收系统。4用户站组成
C波段FENGYUNCast用户站由天线、室外单元、功率分配器（可选）和室内单元，室内单元和室外单元通过电缆连接。室外单元主要由低噪声下变频设备组成；室内单元由解调设备、计算机和进机软件组成，见图1。在室外和室内单元之间连接的L波段功率分配器，能够将接收的数据分成多路信号同时处理。天线
室外单元
功率分配器
室内单元
图1C波段FENGYUNCast用户站组成框图1
QX/T131—2011

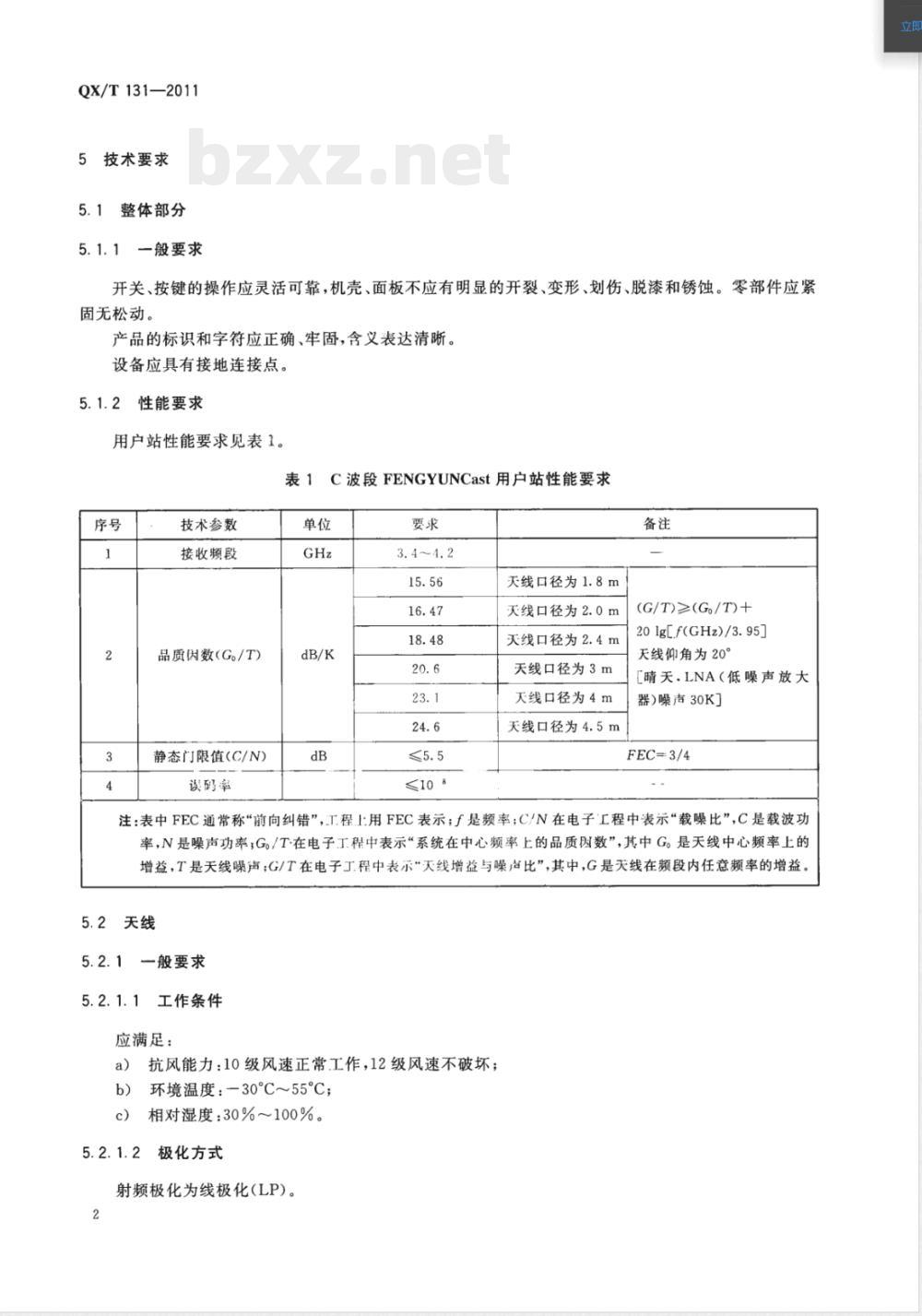

5技术要求
5.1整体部分
5.1.1一般要求
开关、按键的操作应灵活可靠，机壳、面板不应有明显的开裂、变形、划伤、脱漆和锈蚀。零部件应紧固无松动。
产品的标识和字符应正确、牢固，含义表达清晰。设备应具有接地连接点。
性能要求
用户站性能要求见表1。
表1C波段FENGYUNCast用户站性能要求序号
技术参数
接收频段
品质因数（G/T)
静态门限值(C/N)
误码率
3.4～4.2
天线口径为1.8m
天线口径为2.0m
天线口径为2.4m
天线口径为3m
天线口径为4m
天线口径为4.5m
(G/T)≥(G/T)+
20lgLf(GHz)/3.95J
天线仰角为20°
[晴天.LNA（低噪声放大
器）噪声30KJ
FEC=3/4
注：表中FEC通常称“前向纠错”，T.程.上用FEC表示；f是频率；C/N在电子工程中表示“载噪比”，C是载波功率，N是噪声功率，G。/T在电子工程中表示“系统在中心频率上的品质因数”，其中G。是天线中心频率上的增益，T是天线噪声；G/T在电子工程中表示“天线增益与噪卢比”,其中，G是天线在频段内任意频率的增益。5.2天线
一般要求
工作条件
应满足：
抗风能力：10级风速正常工作，12级风速不破坏；a）
环境温度：-3055C；
相对湿度：30%~100%。
极化方式
射频极化为线极化（LP）。
3馈源输出连接方式
连接法兰为FD-40。
QX/T131—2011
应整洁，无损伤、锈蚀和变形，表面涂层不应有开裂、脱落现象，零部件应紧固无松动。5.2.1.5
性能要求
天线性能要求见表2。
表2C波段FENGYUNCast用户站天线性能要求序号
技术参数
接收频段
天线增益（。
天线噪声温度
交叉极化鉴别率
天线第一旁瓣
天线指向调整范围
3.4～4.2
≤-14
天线口径为1.8m
天线口径为2.0m
天线口径为2.4m
天线口径为3.0m
天线口径为4.0m
天线口径为4.5m
GG+20lgLf(GHz)/3.95)
天线口径为1.8m，2.0m，2.4m
天线口径为3.0m，4.0m
天线口径为4.5m
天线口径为1.8m.2.0m，2.4m
天线口径为3.0m，4.0m
天线口径为4.5m
1.8m~3.0m
4.0m~4.5m
注：G。是天线中心题率上的增益；G是天线在频段内任意频率的增益；了是题率。5.2.2
可靠性要求
平均故障间隔时间（MTBF)的下限值6，不小于7000h。5.2.3寿命要求
寿命不小于10年。
仰角10°时
仰角20°时
QX/T131—2011
室外单元
一般要求
.工作条件应满足：
环境温度：-30~55℃；
相对湿度：30%~100%。
：连接方式为：
输入端口：FDM-40；
输出端口：F型孔座连接器，输出阻抗75Q（参见SJ/T11327—2006中4.1.1、4.1.2)。b）
供电方式为：
电压：15V~20V（直流）；
电流：不大于200mA。
5.3.1.4外观
应整洁，无损伤、锈蚀和变形，表面涂层不应有开裂、脱落现象，零部件应紧固无松动。5.3.2
性能要求
室外单元性能要求见表3。
技术参数
工作频段
相位噪声
功率增益
噪声温度
本振频率稳定度
输人饱和电平
镜像干扰抑制比
输入端口回波损耗
输出端口回波损耗
增益稳定性
输出频率范围
电磁兼容要求
dBc/Hz
室外单元性能要求
技术指标
3.4～4.2
≤7.7×10-4
≥-60
≥>50
950~1750
-本振泄露电平：不大于一50dBm。环境适应性
偏离中心频率1kHz处
偏离中心频率10kHz处
偏离中心频率100kHz处
-30℃～55℃
20℃～25℃
25℃～-55℃
1dB压缩点时的输人电平
环境试验要求见GB/T11442—1995中4.3.4的规定。4
5.3.5可靠性要求
平均故障间隔时间（MTBF)的下限值6:不小于7000h。5.4连接电缆
应满足：
QX/T131—2011
连接端口：两端为F型针座连接器（参见SJ/T11327--2006的4.1.1、4.1.2)；a)
特性阻抗：75Q；
长度：推荐20m～120m，且选择的电缆长度，应使输出电平在一65dBm～一25dBm范围内。c）
5.5功率分配器
应满足：
连接端口：F型孔座连接器（输入、输出）；端口数：2、4；
隔离度：不小于20dB；
插人损耗：不大于0.5dB；
回波损耗：不小于17dB(输人、输出口）。室内单元
一般要求
正常工作条件应满足：
环境温度：5℃40℃；
相对湿度：45%~100%；
电源：电压（220士22)V，频率（50士2)Hz。c）
5.6.1.2输人连接方式应满足：
输入端口：F型孔座连接器，输人阻抗75Q（参见SJ/T11327-2006中4.1.1、4.1.2）。5.6.1.3数据输出形式应满足：
连接端口：网口。
5.6.1.4外观应满足：
无明显的开裂、变形、划伤、脱漆和锈蚀。如果有按键、旋钮，应灵活自由，标示应清晰。5.6.2功能性能要求
应符合SJ/T11334—2006的要求。5.6.2.1
解调器设备性能要求见表4。
解调设备性能要求
技术参数
输入频率范围
输人电平范围
频率捕捉范围
二本振频率稳定度
技术指标
950~1750
65～-25
5℃～40℃
QX/T131—2011
技术参数
频率步进
Ep/N。门限值
符号率解调范围
解调方式
供电电压
供电电流
表4解调设备性能要求（续）
注：E为信号比特能量；N。为热噪声功率谱密度。5.6.2.2
计算机配置可参照如下：
主频不低于2.4GHz；
内存不低于1GB；
硬盘不低于160GB；
Windows或Linux操作系统。
进机软件配置应满足：
实现数据分类、快视和存储功能；与数据进机接口通信；
保证磁盘空间用量不大于80%；
技术指标
≥250
将进机数据还原成原始数据文件格式，并存储；快视图像信号采用准实时快视；统计误码率功能。
安全性
FEC=3/4，误码率3×10-6
滚降系数：0.2，FEC=3/4
供给室外单元
供给室外单元
室内单元的安全性要求，应符合GB8898一2001中1类设备的规定：a)
标记：应符合GB8898--2001第5章要求；绝缘、抗电强度：应符合GB8898-2001第10章要求；温异：应符合GB8898—2001第11章要求；电源线：应符合GB8898-2001第16章要求。环境适应性
环境试验要求见GB/T11442—1995中4.3.4条5.6.5
可靠性要求
平均故障间隔时间（MTBF)的下限值9，不小于3000h。6试验方法
6.1外观检查
用目视和手感法进行。
6.2性能测量
6.2.1系统按GB11298.1测量，误码率按附录A.2.7测量。6.2.2天线按GB11298.2测量。
6.2.3室外单元按GB11298.3测量。6.2.4室内单元的解调设备按附录A测量。6.3电磁兼容测量
一本振泄露电平按GB11298.3—1997中4.6规定进行。6.4安全性试验
按GB8898—2001中第5章、第10章、第11章和第16章规定进行。6.5环境试验
QX/T131—2011
试验顺序按照SJ/T10649—1995中5.3和GB/T11442—1995中5.5.1规定进行。6.5.2试验方法按照GB/T11442—1995中5.5.2规定进行。6.6可靠性试验
室外单元可靠性试验
按照GB/T11442--1995中5.6.1规定进行。6.6.2室内单元可靠性试验
6.6.2.1试验方案按照GB/T11442—1995中5.6.2.1规定进行。6.6.2.2施加应力按照GB/T11442—1995中5.6.2.2规定进行。6.6.2.3工作循环按照GB/T11442—1995中5.6.2.4规定进行。6.6.2.4工作检查
每个循环按下列内容检查一次：a)
计算机系统重新启动两次检查；进机软件工作情况检查；
磁盘文件空间用量检查；
快视图像主观评价。
6.6.2.5失效判据
应满足下列条件之一
快视图像数据丢顿大于5%；
b）快视图像误码率大于1×10-5；c）不接收、不存盘和严重影响快视图像质量的其他故障。6.6.2.6失效数统计计算
在可靠性试验中，出现6.6.2.5中任何一条故障即算一次失效，从属失效不计入失效数。由于施加了规定范围以外的应力而导致的失效不计人失效。7
QX/T 131—2011
7检验规划
7.1概述
产品质量检验分为定型检验、交收检验和例行检验。7.2定型检验
7.2.1检验项目按照GB/T11442—1995中6.1.1条进行。7.2.2合格判定
7.2.1中所有检验项目均合格，判为鉴定检验合格。对于定型检验中不合格的项目应查明原因，采取改进措施后，对不合格及相关项目进行检验，直至合格为止。7.3交收检验
检验项目
外观检验应满足：
各种开关、接插件定位准确、加固可靠；b)
各种活动部位转动平滑，无明显划痕、无腐蚀、无机械损伤、涂覆层无气泡c）表面颜色均匀一致，漆面不得出现流痕、气泡和剥落现象。7.3.1.2性能检验应满足表1的要求。7.3.1.3环境适应性检验应满足：a）对室外设备应满足5.2.1.1环境条件；b）
设备对电源适应性满足电压（220土22)V，频率（50土2)Hz。7.3.1.4安全性检验应满足5.6.3的要求7.3.2样本的抽取
样本应从提交检验批中随机抽取。7.3.3合格判据
如出现安全不合格则判为不合格批。如出现外观和性能的一项不合格，则判为不合格品。7.3.4检验结果和处理
按照GB/T11442—1995中6.2.5规定执行。7.4例行检验
7.4.1检验项目按7.2.1检验。
7.4.2检验周期按GB/T11442.-1995中6.3.1规定执行。7.4.3合格判据按照GB/T11442--1995中6.3.5规定执行。7.4.4检验结果和处理按照GB/T11442--1995中6.3.6规定执行。样本的处理按照GB/T11442--1995中6.3.7规定执行。7.4.5
