Q/GDW 11009—2013.Electric energy metering seal technical specification.
范围
Q/GDW 11009规定了电能计量封印的分类、型式结构要求、技术要求、试验及检验规则等。本标适用于公i系统电能计量封印的招标订货、检验、验收和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验)
GB 2828.1—2003计数抽样检验程序﹑第1部分:按接收质量限（AQL)检索的逐批检验抽样GB/T 17215.211—2006交流电则量设备﹐通用要求、试验和试验条件﹐第11部分:测量设备GB 2408——2008塑料燃烧性能的测定水平法和垂直法
GB 23704—2009信息技术惇自动识别与数据采集技术﹐二维条码符号印制质量的检验CJ330—2010电子韧签通用技术要求
Q/GDW 1205—2013电能计量器具条码
Q/GDw 1893—2013计量用电杨签技术规范
ISO/IEC 10373-6 Identification cards - Test methods - Part 6:Proximity card
ISO/IEC 14443 Identification cards - Contactless integrated circuit(s) cards - Proximity cards
ISO IEC 18000-1—2008信息技术―项目管理用无线电频率鉴别─第1部分:标化参数的参考结构和定义
3术语和定义
3.1
电能计量封印seal of electric energy
具有自锁、防撬、防伪等功能，用来防止未授权的人员非法开启电能计量装置及相关设备，或确保电能计量装置不被随意开启，且具有法定效力的一次性使用的专用标识物体，以下简称封印。
3.2
电子式电能计量封印electric seal of electric energy
采用内附RFID射频标签（电标签）作为信息载体的封印，简称电子封印。
3.3
非电子式电能计量封印non-electric seal of electric energy
采用数字码、一维码、二维码等作为信息载体的封印，简称非电子封印。
3.4
卡扣式buckle type
封印加封方式的一种，是指该封印利用卡扣结构实现对被封物体的可靠加封。
3.5
穿线式thread type
封印加封方式的一种，是指该封印利用封线实现对被封物体的可靠加封。
范围
Q/GDW 11009规定了电能计量封印的分类、型式结构要求、技术要求、试验及检验规则等。本标适用于公i系统电能计量封印的招标订货、检验、验收和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验)
GB 2828.1—2003计数抽样检验程序﹑第1部分:按接收质量限（AQL)检索的逐批检验抽样GB/T 17215.211—2006交流电则量设备﹐通用要求、试验和试验条件﹐第11部分:测量设备GB 2408——2008塑料燃烧性能的测定水平法和垂直法
GB 23704—2009信息技术惇自动识别与数据采集技术﹐二维条码符号印制质量的检验CJ330—2010电子韧签通用技术要求
Q/GDW 1205—2013电能计量器具条码
Q/GDw 1893—2013计量用电杨签技术规范
ISO/IEC 10373-6 Identification cards - Test methods - Part 6:Proximity card
ISO/IEC 14443 Identification cards - Contactless integrated circuit(s) cards - Proximity cards
ISO IEC 18000-1—2008信息技术―项目管理用无线电频率鉴别─第1部分:标化参数的参考结构和定义
3术语和定义
3.1
电能计量封印seal of electric energy
具有自锁、防撬、防伪等功能，用来防止未授权的人员非法开启电能计量装置及相关设备，或确保电能计量装置不被随意开启，且具有法定效力的一次性使用的专用标识物体，以下简称封印。
3.2
电子式电能计量封印electric seal of electric energy
采用内附RFID射频标签（电标签）作为信息载体的封印，简称电子封印。
3.3
非电子式电能计量封印non-electric seal of electric energy
采用数字码、一维码、二维码等作为信息载体的封印，简称非电子封印。
3.4
卡扣式buckle type
封印加封方式的一种，是指该封印利用卡扣结构实现对被封物体的可靠加封。
3.5
穿线式thread type
封印加封方式的一种，是指该封印利用封线实现对被封物体的可靠加封。
标准图片预览
标准内容

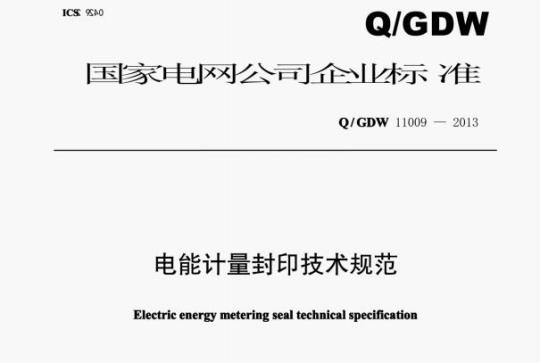

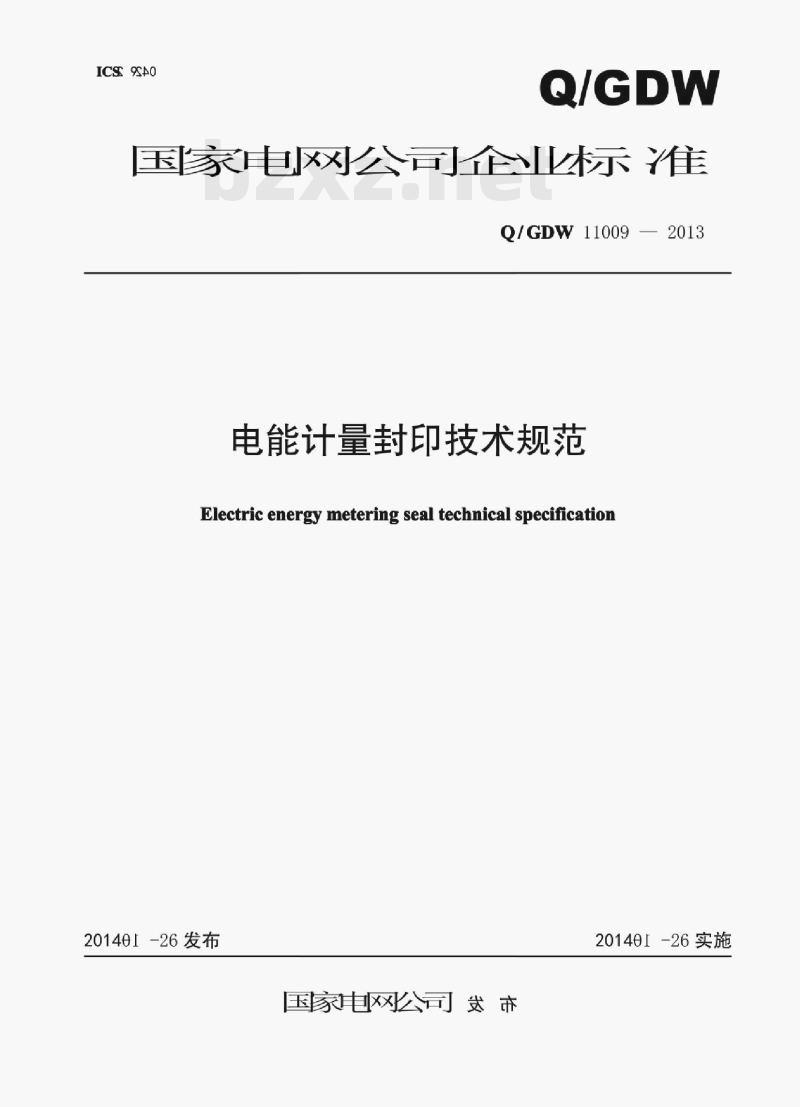

ICSS9SAO
宝家公企准
Q/GDW 11009 — 2013
电能计量封印技术规范
Electric energy metering seal technical specification201401-26发布
国家电网公司劣市
201401-26实施

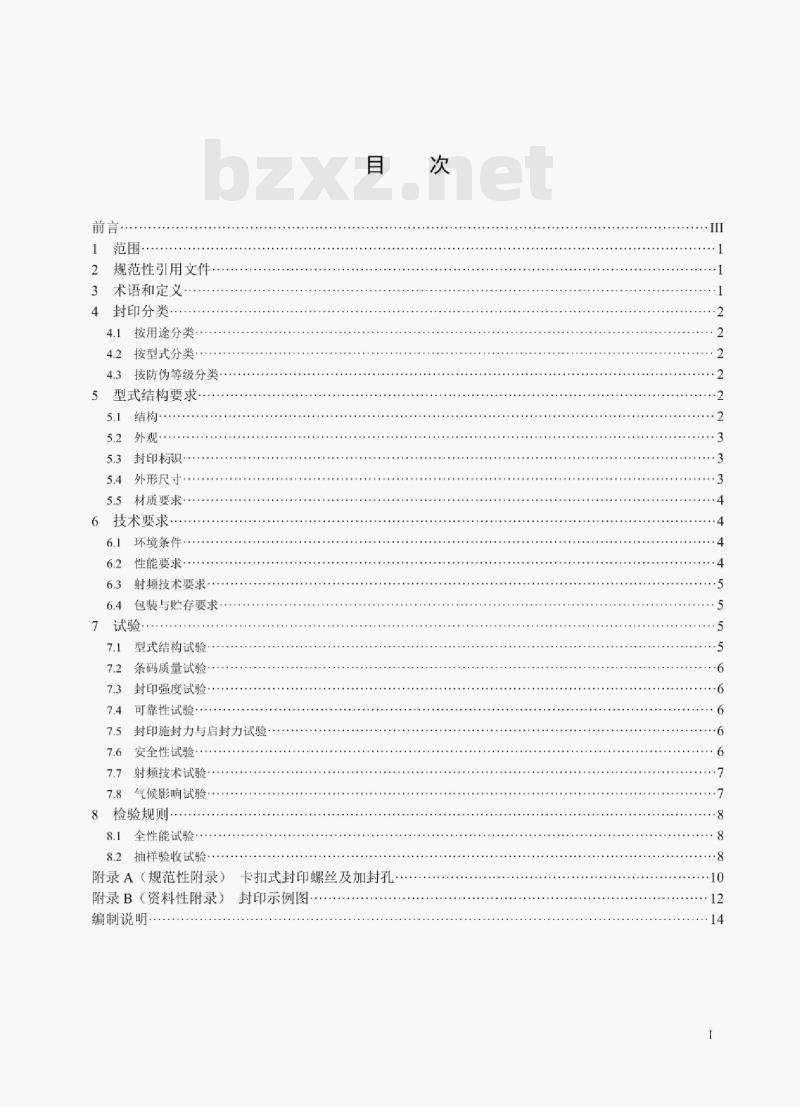

范围·
规范性引用文件，
3术语和定义·
4封印分类…
4.1按用途分类
4.2按型式分类·
4.3按防伪等级分类
5型式结构要求
5.1结构·
5.2外观·
封印标识
5.4外形尺寸
5.5材质要求·
6技术要求
6.1环境条件
6.2性能要求+
6.3射频技术要求
6.4包装与贮存要求
7试验·
型式结构试验
7.2条码质量试验
7.3封印强度试验
7.4可靠性试验
7.5封印施封力与启封力试验
7.6安全性试验?
7.7射频技术试验：
7.8气候影响试验
8检验规则·
8.1全性能试验
8.2抽样验收试验·
附录A（规范性附录）
附录B（资料性附录）
编制说明·
卡扣式封印螺丝及加封孔
封印示例图

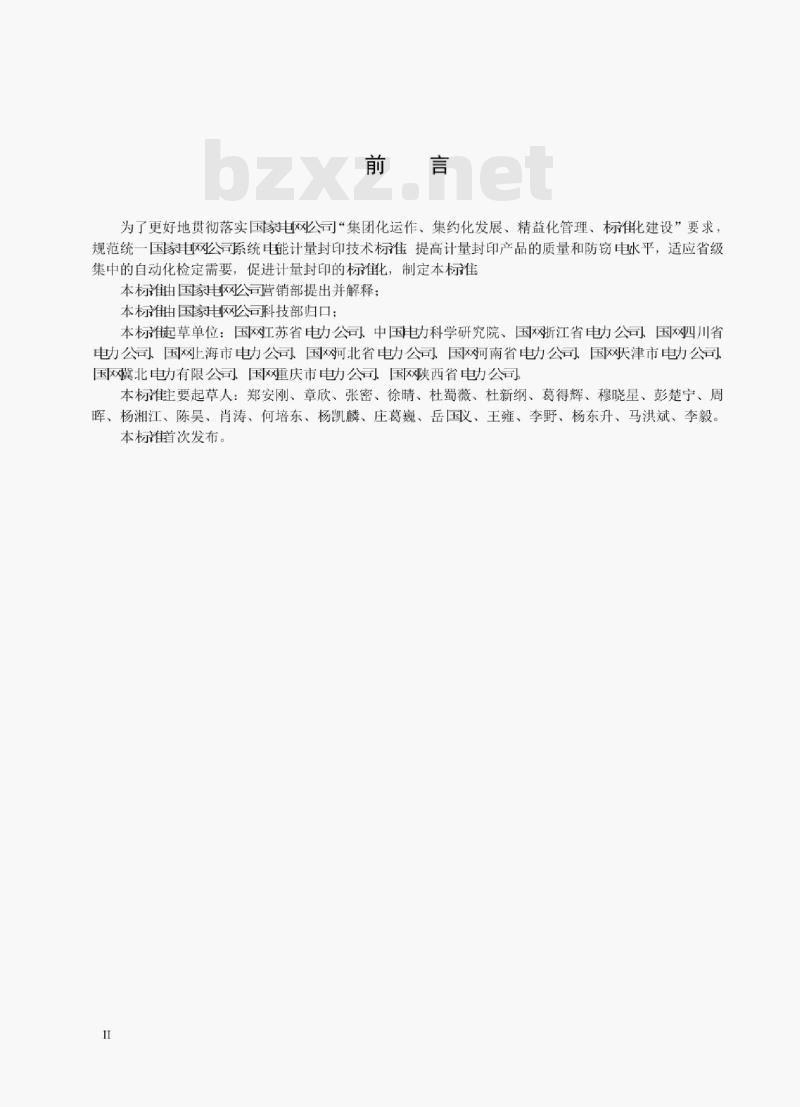

为了更好地贯彻落实国家电网公司“集团化运作、集约化发展、精益化管理、标化建设”要求规范统一国家电网公司系统电能计量封印技术标准提高计量封印产品的质量和防窃电水平，适应省级集中的自动化检定需要，促进计量封印的标准化，制定本标准本标准油国家电网公司营销部提出并解释：本标准柚国家电网公司科技部归口：本标准起草单位：国网工苏省电力公司中国电力科学研究院、国网浙江省电公司国网四川省电公司国网上海市电力公司国网河北省电力公司国网河南省电公司国网天津市电力公司国网冀北电动有限公司国网重庆市电公司国网陕西省电助公司本标准要起草人：郑安刚、章欣、张密、徐晴、杜蜀薇、杜新纲、葛得辉、穆晓星、彭楚宁、周晖、杨湘江、陈吴、肖涛、何培东、杨凯麟、庄葛巍、岳国义、王雍、李野、杨东升、马洪斌、李毅本标准次发布。

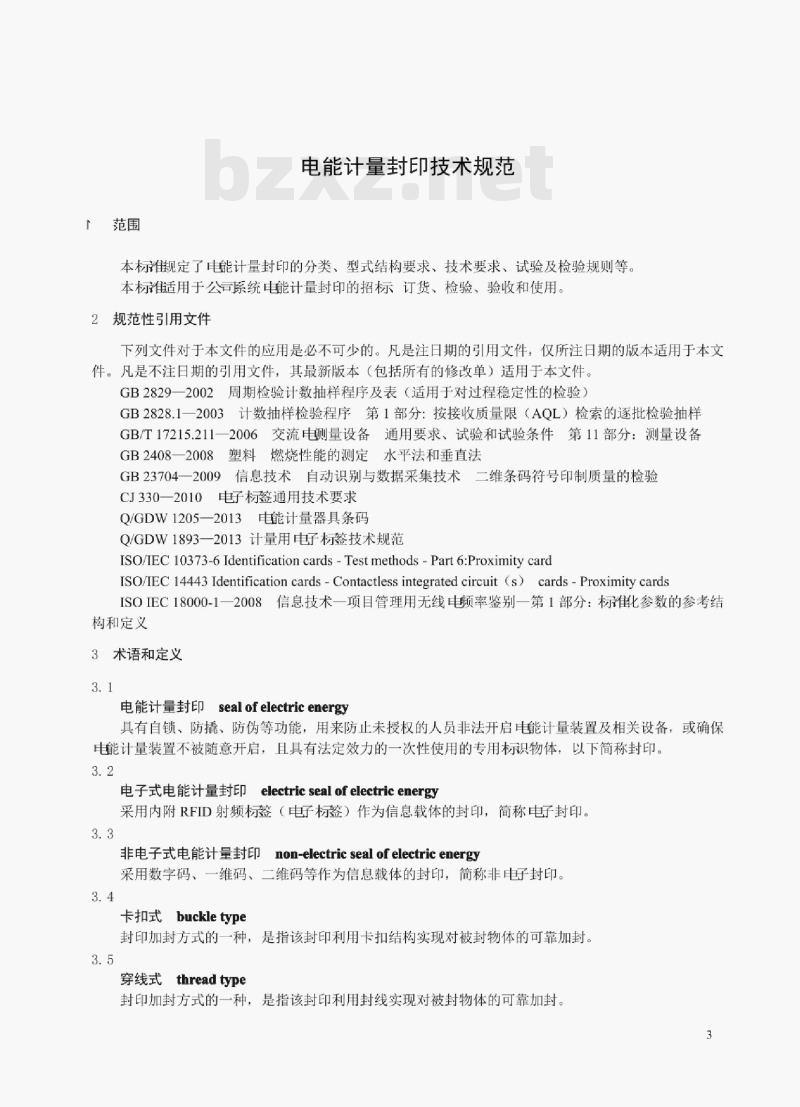

「范围
电能计量封印技术规范
本标规定了电能计量封印的分类、型式结构要求、技术要求、试验及检验规则等。本标准适用于公司系统电能计量封印的招标订货、检验、验收和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样GB/T17215.211一2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB2408一2008塑料燃烧性能的测定水平法和垂直法GB23704一2009信息技术自动识别与数据采集技术二维条码符号印制质量的检验CJ330—2010电子标签通用技术要求Q/GDW1205—2013电能计量器具条码Q/GDW1893—2013计量用电子标签技术规范ISO/IEC 10373-6 Identification cards - Test methods -Part 6:Proximity cardISO/IEC 14443 Identification cards - Contactless integrated circuit (s)cards - Proximity cardsIS0IEC18000-1一2008信息技术一项目管理用无线电频率鉴别一第1部分：标准化参数的参考结构和定义
3术语和定义
电能计量封印sealofelectricenergy具有自锁、防撬、防伪等功能，用来防止未授权的人员非法开启电能计量装置及相关设备，或确保电能计量装置不被随意开启，且具有法定效力的一次性使用的专用标识物体，以下简称封印。3.2
电子式电能计量封印electric sealofelectricenergy采用内附RFID射频标签（电子标签）作为信息载体的封印，简称电子封印。3.3
非电子式电能计量封印non-electric seal of electric energy采用数字码、一维码、二维码等作为信息载体的封印，简称非电子封印。3.4
卡扣式 buckletype
封印加封方式的一种，是指该封印利用卡扣结构实现对被封物体的可靠加封。3.5
穿线式 thread type
封印加封方式的一种，是指该封印利用封线实现对被封物体的可靠加封。3

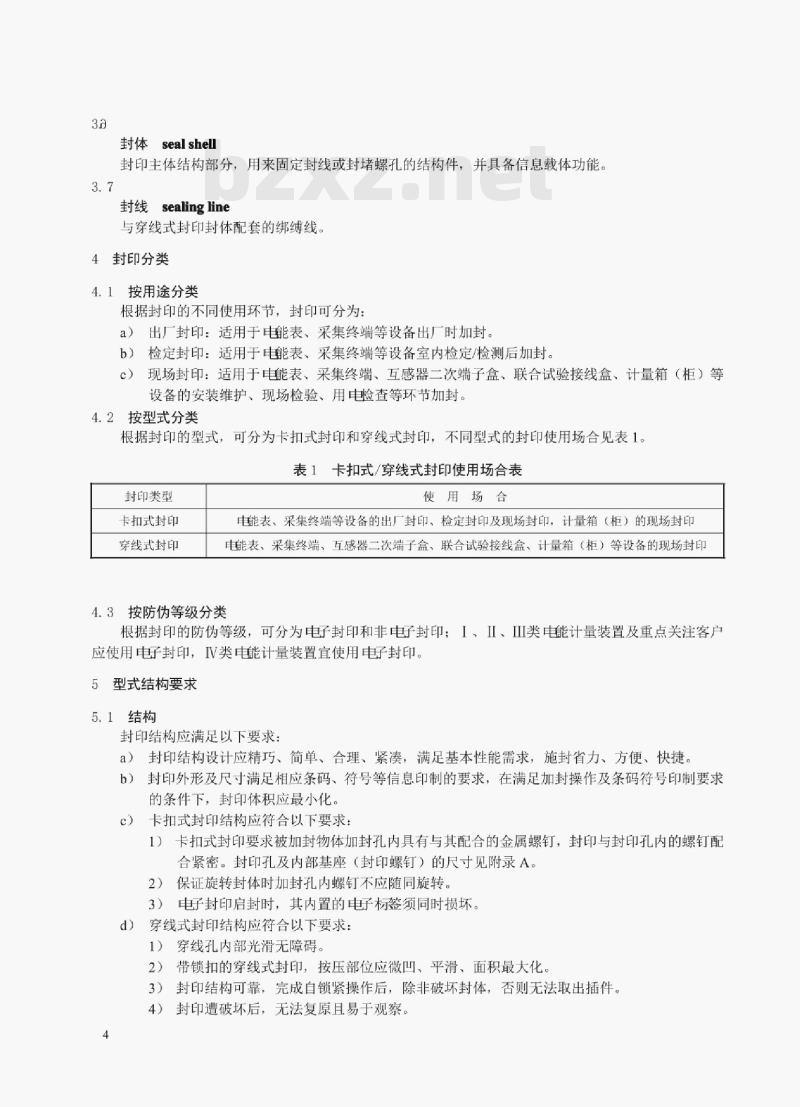

封体seal shell
封印主体结构部分，用来固定封线或封堵螺孔的结构件，并具备信息载体功能封线sealingline
与穿线式封印封体配套的绑缚线。4封印分类
按用途分类
根据封印的不同使用环节，封印可分为a）出厂封印：适用于电能表、采集终端等设备出厂时加封。b）检定封印：适用于电能表、采集终端等设备室内检定/检测后加封。现场封印：适用于电能表、采集终端、互感器二次端子盒、联合试验接线盒、计量箱（柜）等c
设备的安装维护、现场检验、用电检查等环节加封。4.2按型式分类
根据封印的型式，可分为卡扣式封印和穿线式封印，不同型式的封印使用场合见表1。表1卡扣式/穿线式封印使用场合表封印类型
卡扣式封印
穿线式封印下载标准就来标准下载网
使用场合
电能表，采集终端等设备的出厂封印，检定封印及现场封印，计量箱（柜）的现场封印电能表、采集终端、互感器二次端子盒、联合试验接线盒、计量箱（柜）等设备的现场封印4.3按防伪等级分类
根据封印的防伪等级，可分为电子封印和非电子封印：I、II、IⅢ类电能计量装置及重点关注客户应使用电子封印，IV类电能计量装置宜使用电子封印。5
型式结构要求
5.1结构
封印结构应满足以下要求：
a）封印结构设计应精巧、简单、合理、紧凑，满足基本性能需求，施封省力、方便、快捷封印外形及尺寸满足相应条码、符号等信息印制的要求，在满足加封操作及条码符号印制要求b）
的条件下，封印体积应最小化。c）卡扣式封印结构应符合以下要求：1）卡扣式封印要求被加封物体加封孔内具有与其配合的金属螺钉，封印与封印孔内的螺钉配合紧密。封印孔及内部基座（封印螺钉）的尺寸见附录A。2）
保证旋转封体时加封孔内螺钉不应随同旋转。3）电子封印启封时，其内置的电子标签须同时损坏。d）穿线式封印结构应符合以下要求：1）穿线孔内部光滑无障碍，
2）带锁扣的穿线式封印，按压部位应微凹、平滑、面积最大化。3）封印结构可靠，完成自锁紧操作后，除非破坏封体，否则无法取出插件。4）封印遭破坏后，无法复原且易于观察。4
5.2外观
封印外观应满足以下要求：
a）产品外观表面光洁平整，无变形，无毛刺，无利口，开裂，色泽均匀。b)
编码及信息无差错：编号与条码信息一致、无重号：印制符号清晰、端正、方向正确，保证封体上表面条码的识读正确率为100%封线挺直、端头无分叉。
d）封印须通过封印颜色区分封印用途，封印颜色具体配置见表2。表2封印颜色配置表
5.3封印标识
封印类型
出厂封印
检定封印
现场封印
封印标识应满足以下要求：
使用环节
安装维护
现场检验
用电检查
封印颜色
冷灰色
色卡号
COOLGrayIU
a）封印的封体应印有条码、数字编码等标识信息，标识信息可通过激光刻录或喷涂等方式实现。b）标识只信息须位于封体醒目位置，清晰可见，易于识读和辨认，并具有防褪色、防脱落、防水、耐磨性能。
c）标只信息编码及条码要求须符合公司企业标准Q/GDW1205《电能计量器具条码》。5.4外形尺寸
5.4.1卡扣式封印外形尺寸
卡扣式封印结构型式应与被加封设备的加封孔型式相适应，外形示意图见附录B.1。5.4.2穿线式封印外形尺寸
穿线式封印外形尺寸应满足以下要求：a）穿线式封印的外形尺寸不大于25×22×20mm；外形示意图可参见附录B.2。b）封印封线净长度100mm，非标度在订货合同中约定；电子封印封线净长度满足相应天线技术要求。
c）封线线径不大于1.0mm，封线穿孔内孔径1.5mm5.5材质要求
封印的材质应满足以下要求：
a）封体的塑料部件材料应采用符合RoHS标的环保工程塑料，插件可采用塑料内嵌不锈钢弹簧片或塑料材料。在90℃的高温环境下不应出现变形，在650℃土10℃温度下不助燃、可熄灭。燃烧等级不低于相应型号材料标准要求或普通物性指标植，物性数据参见表3。表3塑料物性数据表
燃烧等级HB
参考数值
检测方法
GB/T2408
b）封体的金属部分应采用环保、防锈材质，应具有一定的防腐性、弹性和强度，并能满足6.1中5
要求。
c）封线材料宜采用不锈钢丝或多股钢铜混绞线，在高温、潮湿、日照、灰尘等极限环境中，封线强度不受影响
d）卡扣式封印的封印螺钉外应采用HPb59-1铜或铁钝化、镀铬或镀镍制成的，应采用防锈材料：a技术要求
a.1环境条件
计量封印应具有较高的抗氧化和耐气候性能，并在以下工作环境条件下应能保证连续使用10年以上，并且外观完好：
a）工作温度要求：规定工作范围-20℃～70℃，寒冷地区极限工作范围：-45℃～70℃。b）工作相对湿度≤95%。
c）大气压力：63.0kPa～106.0kPa（海拔4000m及以下）。d）招标方可根据实际使用情况对环境条件提出特殊要求。a.2性能要求
a，2.1强度要求
封印的强度应满足以下要求：
a）穿线式封印的封线固紧构件应能保证封线、锁扣承受60N拉力而不被拉断。b）卡扣式封印施加30N的加封力或者10N启封力，封印上表面不应有凹痕、裂纹等损伤。a，2.2可靠性要求
封印的可靠性应满足以下要求：a）穿线式封印的锁扣要保证在任何情况下都不能被无损坏的拉出，破坏后不可恢复b）对处于施封状态的卡扣式封印上表面施加10N的拉力，封印不改变其施封状态。c）卡扣式封印应保证封印在施封状态下不可被无损坏的启封；封印启封或被外力破坏后，不能再恢复其施封状态。
a.2.3施封力与启封力要求
封印的施封力与启封主要针对卡扣式封印，要求施封力应不大于30N，启封力不大于100N。a.2.4安全性
封印的安全性针对电子封印，应满足以下要求：a）封印的唯一标识符（UID）应具有唯一性且不允许修改。b）双向身份鉴别要求：封印应具有挑战应答双向身份鉴别机制，挑战应答双向身份鉴别过程应采用真随机数。
数据传输机密性和完整性要求：利用挑战应答获得的双方随机数进行流加密密钥的协商，采用c
流加密方式保证传输数据的机密性和完整性。d）加密算法采用国家密码管理局批准算法，对称加密算法推荐采用SM1或SM7算法，算法采用硬件方式实现。封印所采用的加密芯片应通过国家密码管理局测试，并具有商用密码产品型号。
e）封印芯片所用密钥应纳入用电信息密钥管理体系管理。a.3射频技术要求
封印的射频技术针对电子封印，应满足以下要求：a）根据射频技术的发展，电子封印可选用高频、超高频的无源标签。b）高频电子封印的射频技术要求应符合ISO/IEC14443标准c）超高频电子封印的射频技术要求应符合Q/GDW1893-2013《计量用电子标签技术规范》。a·4包装与贮存要求
a.4.１包装
封印包装应满足以下要求：
a）封印包装分生产包装与运输包装。生产包装按规定的封印数量、分装数进行分级包装b）
包装可采用盒装，袋装等方式
包装袋/盒应注明封印数量、颜色、生产批次号、生产日期等信息，对于有编号信息的封印，应d)
标主封印的起止编号。
包装箱采用硬质纸箱。
包装箱上应有下列标志：
1）“小心轻放”，“向上”，“防潮”，“层叠”等图标2）制造厂商的名称、地址、电话等信息。3）产品名称、生产批次号、执行标准号。4）产品数量、颜色、净重、包装箱体积。5）对于有编号信息的封印，应标封印的起止编号。a.4.2贮存与运输
封印贮存与运输应满足以下要求：a）包装箱应存放于仓库中，仓库内应有良好的保温、通风、降湿措施，其环境条件为：贮存-25C~70℃，湿度<95%
b）在运输和保管过程中产品不得受潮，避免挤压。7试验
7.1型式结构试验
7.1.1结构与尺寸检查
封印结构与尺寸检查按照如下条件试验a）对封印结构进行检查，应满足5.1中要求。b）对封印外形尺寸进行检查，应满足5.4中的要求。7.1.2外观检查
对封印外观进行直观检查，应满足5.2中的要求。7.2条码质量试验
封印的编码要求及条码质量符合公企标准Q/GDW1205《能计量器具条码》的相关要求，打码方式宜使用激光打码方式，其编码及数字序列号正确率100%。7.3强度试验
封印强度按照如下条件试验：
a）对施封后的穿线式封印的封线环扣施加任意方向的60N拉力，封线应无拉断及被拉出现象。b）卡扣式封印上表面施加30N的加封力或者10N启封力，封印上表面不应有凹痕、裂纹等损伤7.4可靠性试验
封印可靠性按照如下条件试验：a）对施封后的穿线式封印的封线环扣施加任意方向拉力，逐渐增加拉力直至封线被拉断，封线不被拉出。
b）对处于施封状态的卡扣式封印的上表面施加与10N拉力，封印不改变施封状态。c）对处于施封状态的卡扣式封印施加与施封力相反的拉力，封印在不被破坏的情况下应不被拉出。7.5施封力与启封力试验
封印施封力与启封力按照如下条件试验a）将卡扣式封印垂直放置于被加封物体的封印孔内，拉压力计的头部正对封印的上表面中心位置7
拉压力计的头部应为直径6mm的塑料圆柱，逐渐增大压力：直至封印施封成功，此时拉压力计的数值为封印的施封力，施封力应不大于30N。b）将卡扣式封印正确施封在被加封物体的封印孔内，拉压力计的头部正对封印的上表面中心位置，拉压力计的头部应为直径5mm的十字螺丝刀，逐渐增大压力，直至封印上表面破裂，此时拉压力计的数值为封印的启封力，启封力应不大于100N。7a安全性试验
封印安全性试验针对电子封印，按照如下条件试验：a）封印的唯一标识符（UID）唯一性试验，唯一标识符（UID）应不可修改。b）双向身份鉴别试验，验证随机数是否为伪随机数，验证挑战应答双向身份鉴别过程随机数使用的合理性和安全性。
c）数据传输机密性和完整性试验，验证流加密密钥的产生方式，流加密密钥的应用方式，验证保护方式的合理性和安全性。d）进行密钥存储与更新试验，验证密钥存储的安全性和更新方式的安全性。进行密码算法验证试验，验证是否使用硬件方式实现密码算法，验证密码算法是否符合国家e)
用密码算法的使用要求。验证封印所采用的加密芯片是否是通过国家密码管理局测试并出具商用密码产品型号的芯片。
对封印进行数据截获、数据重放、数据伪造性攻击，验证芯片的整体安全性。f）
7.7射频技术试验
封印射频技术试验针对电子封印，按照如下条件试验：a）高频电子封印的射频技术试验项目及实验要求参见ISO/IEC14443，测试方法参见ISO/IEC10373-6。
b）超高频电子封印的射频技术试验具体要求参见Q/GDW1893《计量用电子标签技术规范》。7.8气候影响试验
封印气候影响试验按照如下条件试验：a）封印的高温试验、低温试验、交变湿热试验、阳光辐射防护试验等试验条件及方法参考GB/T17215.211-2006的相应规定，每项气候影响试验后，封印能通过试验7.1-7.7。b）封印放置在温度试验箱内，环境温度设定为-20℃和70℃，按照7.3-7.4中规定的实验方法进行测试，在试验过程中封印应能保持正常施封状态。8检验规则
8.1全性能试验
封印的全性能试验要求如下
a）按照本标准规定的试验项目、试验要求和试验方法开展检测，其目的在于确定生产者是否有能力生产符合该标要求的产品：试验项自参见表4。在产品招标前、产品到货前或订货单位认为有必要时应进行全性能试验。采用制造单位送样或抽样的方式获得被试样品。送样方式的样品数量为500个：抽样方式的样b）
品基数为3000个，其抽样数量为500个。封印招标前全性能试验中，依据本标准式验出现样品中任意一只任意一项不合格，即判定该批封印不合格。8.2抽样验收试验
产品到货后，按照表5的抽样方案进行抽样和抽样验收试验：如果该批次到货数量大于35000只，按照抽样方案1进行，否则按照抽样方案2进行。试验项目参见表4。有下列情形之一者则判定验收不合格：a）封印供货前、到货后抽样验收试验中，依据本标准式验项目分为A、B两类，A类为否决项，B8
类为非否决项。样品出现任一项A类不合格即判定该批样品不合格，出现B类不合格经整改后试验通过，判定该批样品合格。检测过程中发现有3只及以上样品存在因生产工艺、材料等原因引起的质量隐患问题b）
表4检验项目综合表
检验项目
结构与尺寸检查
外观检查
条码质量检测
强度试验
可靠性试验
施封力与启封力试验
安全性试验
射频技术试验
气候影响试验
注：“”表示只适用于电子封印的检验项目。全性能检验
抽样方案
项目序号
方案1
方案2
GB/T2828.1
GB/T2828.1
抽样验收检验
S-3、AQL=4.0,
S-3、AQL=0.65
一次抽样
一次抽样
不合格类别
附录A
（规范性附录）
卡扣式封印螺丝及加封孔
A.1卡扣式封印螺钉（适用于电能表与采集终端）R0.5
11559.4.4±0.05
技术要求：
1、图中未注尺寸公差为负0.2mm：2、图中螺钉杆长度尺寸L厂家自定。图A.1卡扣式封印螺钉尺寸图（适用于电能表与采集终端）A.2卡扣式封印加封孔（适用于电能表与采集终端）a@9.tg1511t
图A.2卡扣式封印加封孔尺寸图（适用于电能表与采集终端）10
A.3卡扣式封印螺钉（适用于计量箱）R0.8
技术要求：
6.6±0.05
1，图中未注尺寸公差为负0.2mm2、图中螺钉长度尺寸L厂家自定图A：3卡扣式封印螺钉尺寸图（适用于计量箱）A.4卡扣式封印加封孔（适用于计量箱）g.1@17+8
图A.4卡扣式封印加封孔尺寸图（适用于计量箱）11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
