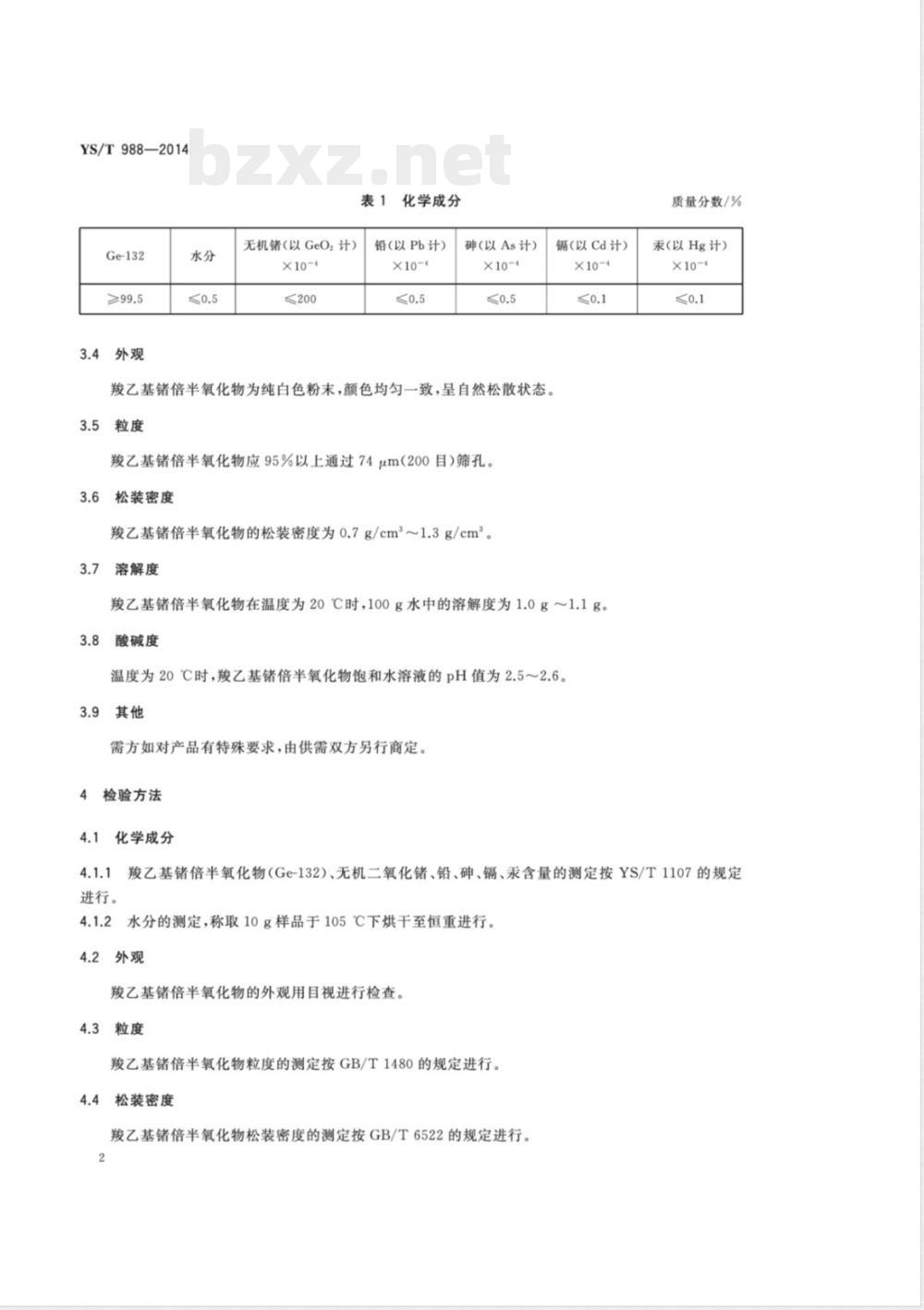

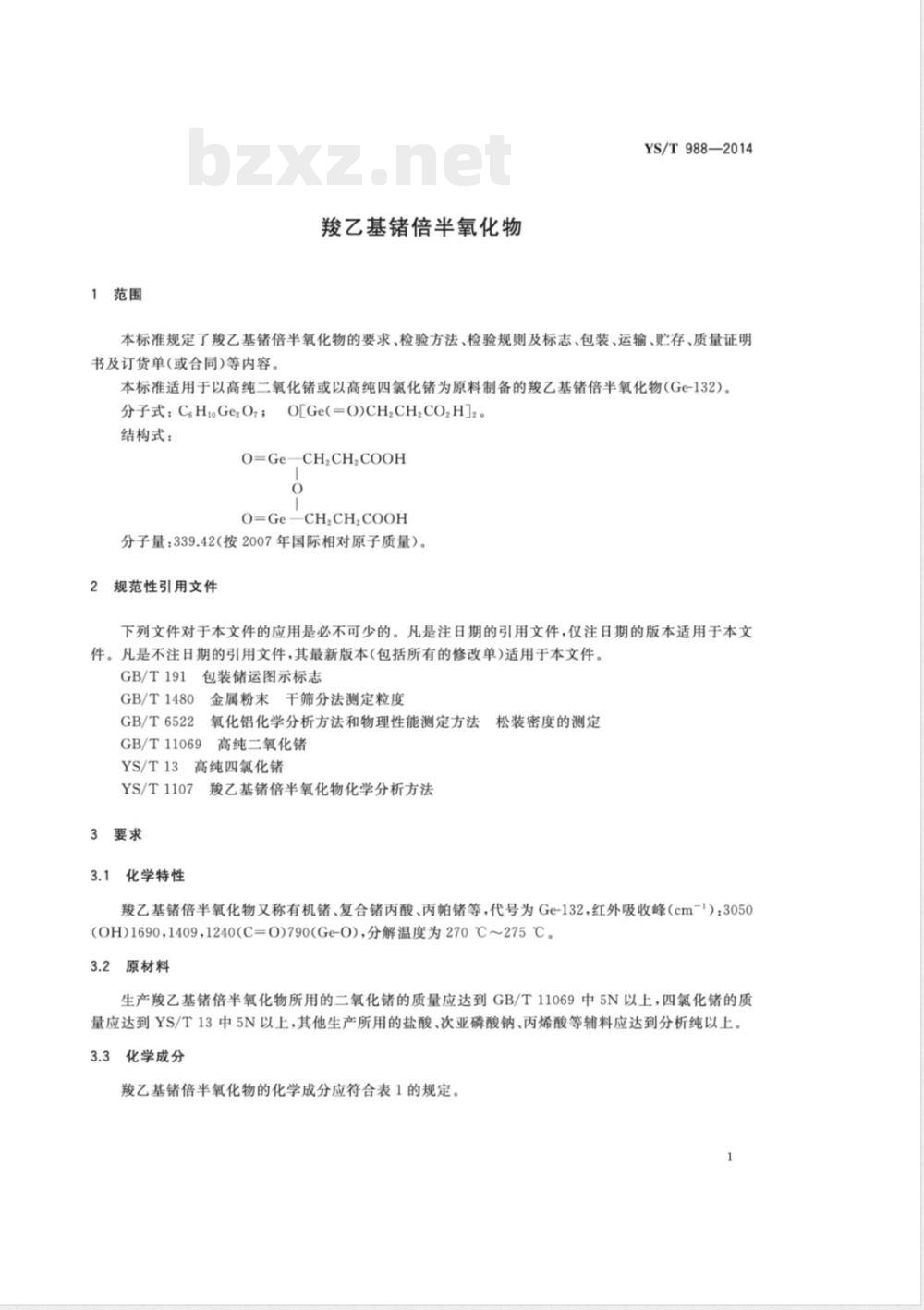

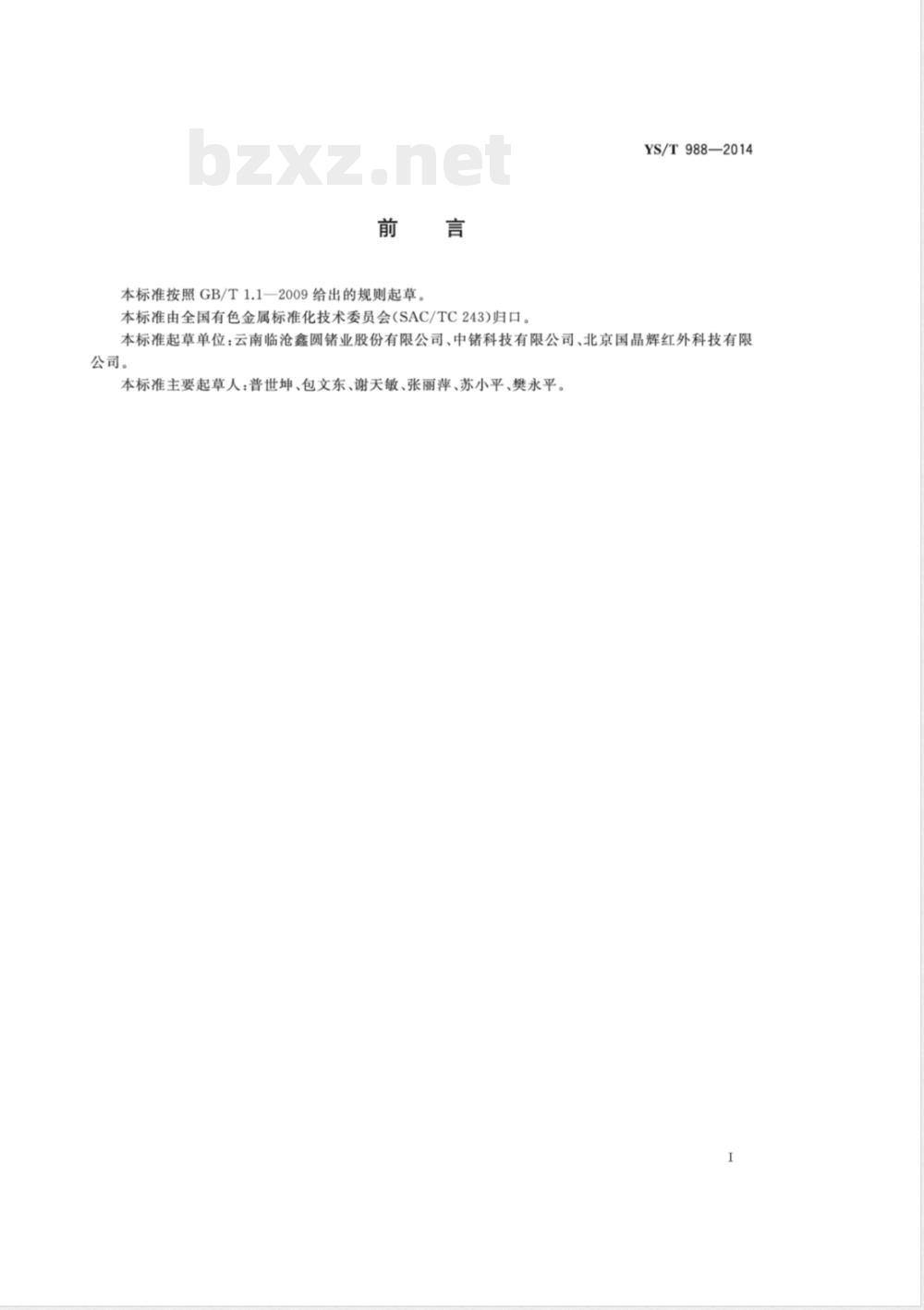

中华人民共和国有色金属行业标准 YS/T 988—2014 羧乙基锗倍半氧化物 Carboxyethyl-germanium sesquioxide 2014-10-14发布 2015-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准起草单位：云南临沧鑫圆锗业股份有限公司、中锗科技有限公司、北京国晶辉红外科技有限公司。本标准主要起草人：普世坤、包文东、谢天敏、张丽萍、苏小平、樊永平。 1 范围 本标准规定了羧乙基锗倍半氧化物的要求、检验方法、检验规则及标志、包装、运输、贮存、质量证明书及订货单（或合同）等内容。 本标准适用于以高纯二氧化锗或高纯四氯化锗为原料制备的羧乙基锗倍半氧化物（Ge-132）。 分子式：CH10Ge2O；结构式：O[Ge(=O)CH2CH2CO2H]2。 分子量：339.42（按2007年国际相对原子质量）。 2 规范性引用文件 GB/T191 包装储运图示标志 GB/T1480 金属粉末干筛分法测定粒度 GB/T6522 氧化铝化学分析方法和物理性能测定方法 GB/T11069 高纯二氧化锗 YS/T13 高纯四氯化锗 YS/T1107 羧乙基锗倍半氧化物化学分析方法 3 要求 3.1 化学特性 羧乙基锗倍半氧化物又称有机锗、复合锗丙酸、丙帕锗等，代号Ge-132。红外吸收峰（cm⁻¹）：3050（OH）、1690、1409、1240（C=O）、790（Ge-O），分解温度为270℃～275℃。 3.2 原材料 生产所用二氧化锗质量应达到GB/T11069中5N以上，四氯化锗质量应达到YS/T13中5N以上，其他辅料如盐酸、次亚磷酸钠、丙烯酸等应达到分析纯以上。 3.3 化学成分 Ge-132含量：≥99.5% 无机锗（以GeO2计）：≤200×10⁻⁴ 铅（Pb）：≤0.5×10⁻⁴ 砷（As）：≤0.5×10⁻⁴ 镉（Cd）：≤0.1×10⁻⁴ 汞（Hg）：≤0.1×10⁻⁴ 水分：≤0.5% 3.4 外观 羧乙基锗倍半氧化物为纯白色粉末，颜色均匀一致，呈自然松散状态。 3.5 粒度 产品应有95%以上通过74μm（200目）筛孔。 3.6 松装密度 松装密度为0.7 g/cm³～1.3 g/cm³。 3.7 溶解度 在20℃时，100g水中的溶解度为1.0g～1.1g。 3.8 酸碱度 20℃时饱和水溶液pH值为2.5～2.6。 3.9 其他 如用户有特殊要求，由供需双方另行商定。 4 检验方法 4.1 化学成分 Ge-132及无机锗、铅、砷、镉、汞含量按YS/T1107规定测定；水分在105℃烘干至恒重测定。 4.2 外观 采用目视检查。 4.3 粒度 按GB/T1480规定测定。 4.4 松装密度 按GB/T6522规定测定。
