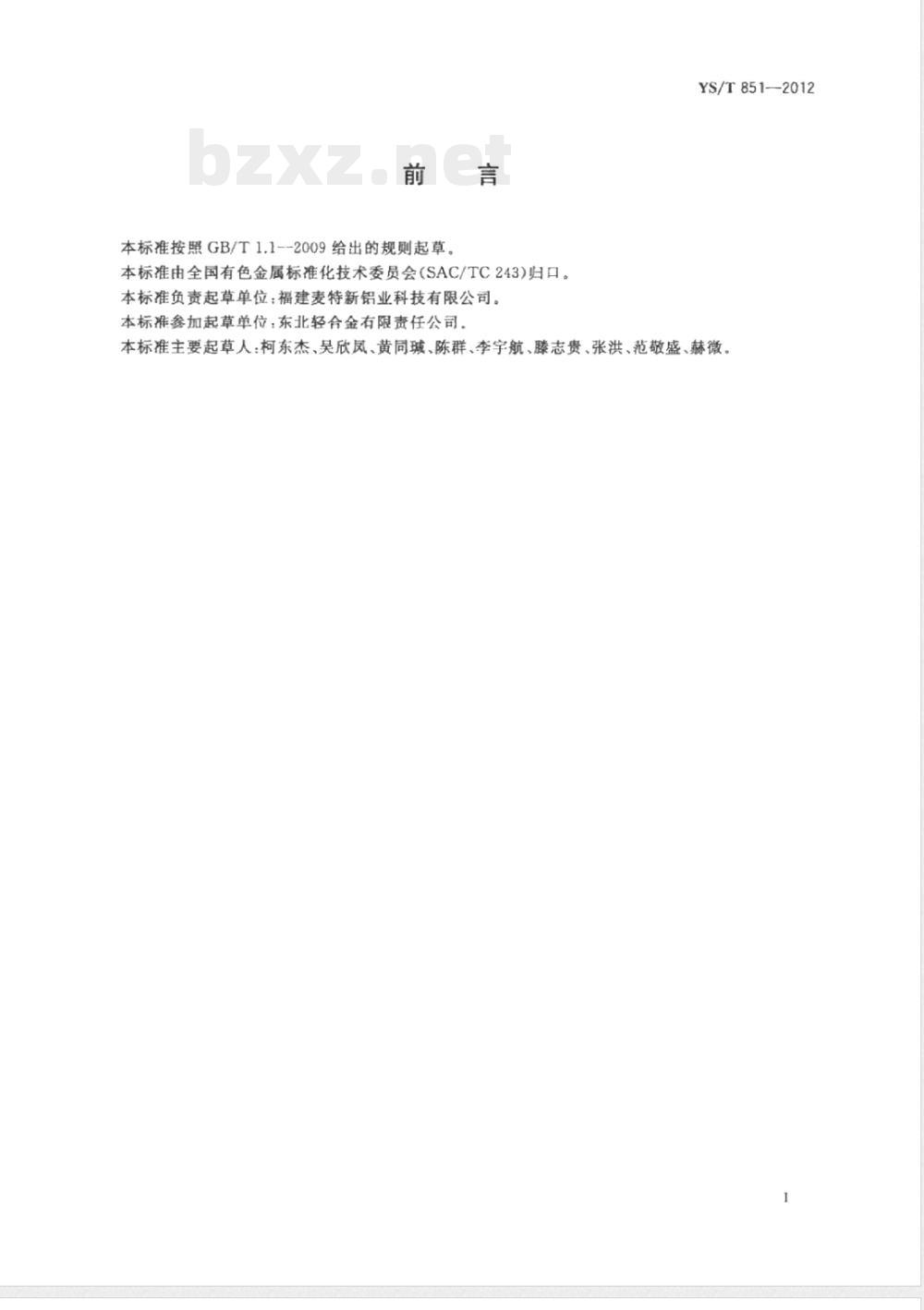

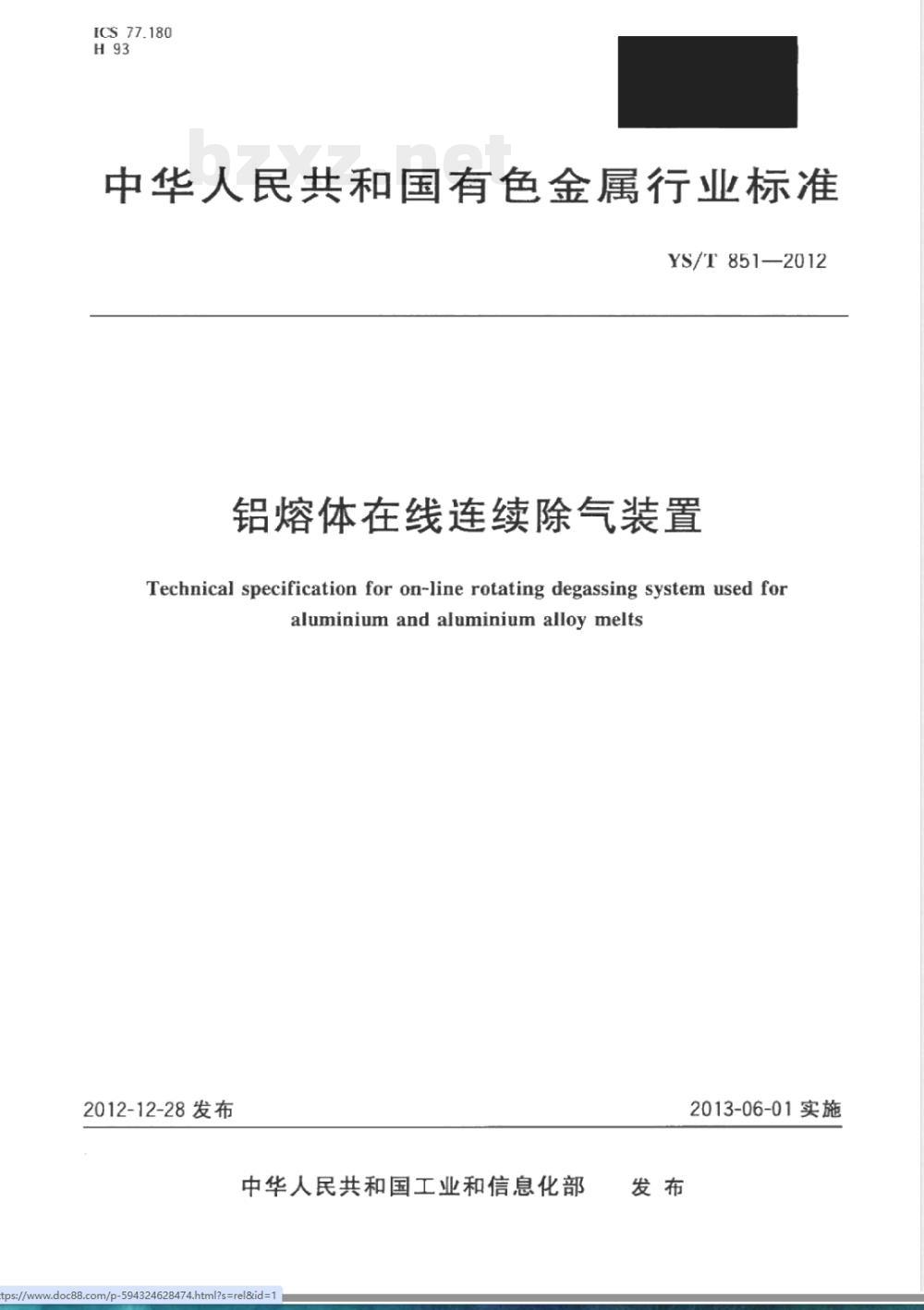

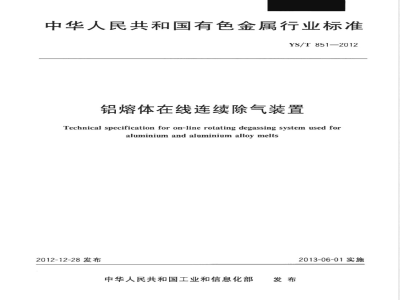

ICS 77.180 H93 中华人民共和国有色金属行业标准 YS/T851-2012 铝熔体在线连续除气装置 Technical specification for on-line rotating degassing system used for aluminium and aluminium alloy melts 2012-12-28发布 中华人民共和国工业和信息化部发布 2013-06-01实施 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准负责起草单位：福建麦特新铝业科技有限公司。本标准参加起草单位：东北轻合金有限责任公司。本标准主要起草人：柯东杰、吴欣凤、黄同城、陈群、李宇航、滕志贵、张洪、范敬盛、赫微。 1 范围 本标准规定了铝熔体在线除气、过滤装置的分类、命名规则、技术要求、检验方法、检验规则及标志、包装、运输、贮存、随机文件及订货单内容。 本标准适用于铝及铝合金箱式在线旋喷除气、过滤装置（以下简称除气、过滤装置）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB3766 液压系统通用技术条件 GB11984 氯气安全规程 GB30078 变形铝及铝合金铸锭安全生产规范 GB30079.1 铝及铝合金板、带、箔安全生产规范 第1部分：铸轧 JB/T5943 工程机械焊接件通用技术条件 YS/T601 铝熔体在线除气净化工艺规范 3 除气、过滤装置分类 3.1 除气装置分类 3.1.1 按转子数量分为单转子、双转子和多转子除气装置。 3.1.2 按箱体类型分为固定箱式、倾翻箱式、旋转箱式和真空箱式除气装置。 3.2 过滤装置分类 3.2.1 按过滤级数分为单级、双级和多级过滤装置。 3.2.2 按过滤介质分为玻璃丝布、泡沫陶瓷板、氧化铝球和陶瓷管过滤装置。 3.2.3 按箱体类型分为固定箱式、倾翻箱式和管式过滤装置。 4 装置的命名规则 4.1 除气装置命名规则 4.1.1 命名应包含设备代号、转子个数、最大处理量及箱体类型。 4.1.2 设备代号用APR表示。 4.1.3 转子个数用阿拉伯数字表示（1、2等）。 4.1.4 最大处理量单位为t/h。 4.1.5 箱体类型：F（固定）、P（倾翻）、R（旋转）、V（真空）。 示例：APR-1-15-F表示单转子、15t/h、固定箱式除气装置；APR-2-35-R表示双转子、35t/h、旋转箱式装置。 4.2 过滤装置命名规则 4.2.1 命名应包含设备代号、最大处理量及箱体类型。 4.2.2 设备代号用APF表示。 4.2.3 最大处理量单位为t/h。 4.2.4 箱体类型：F（固定）、P（倾翻）、T（管式）。 示例：APF-30-P表示30t/h倾翻箱式过滤装置。 5 技术要求 5.1 设计要求 5.1.1 除气、过滤装置设计应符合GB11984、GB30078、GB30079.1及YS/T601相关规定。 5.1.2 设备由箱体及上盖、提升机构、倾翻机构、加热器、自动控制系统、转子及驱动机构、气体控制系统等组成。除气装置与过滤装置在结构要求上按对应条款执行。
