本标准规定了电阻式超高温真空炉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。本标准适用于金属材料、碳材料、陶瓷材料、复合材料等材料的烧结或热处理用炉。

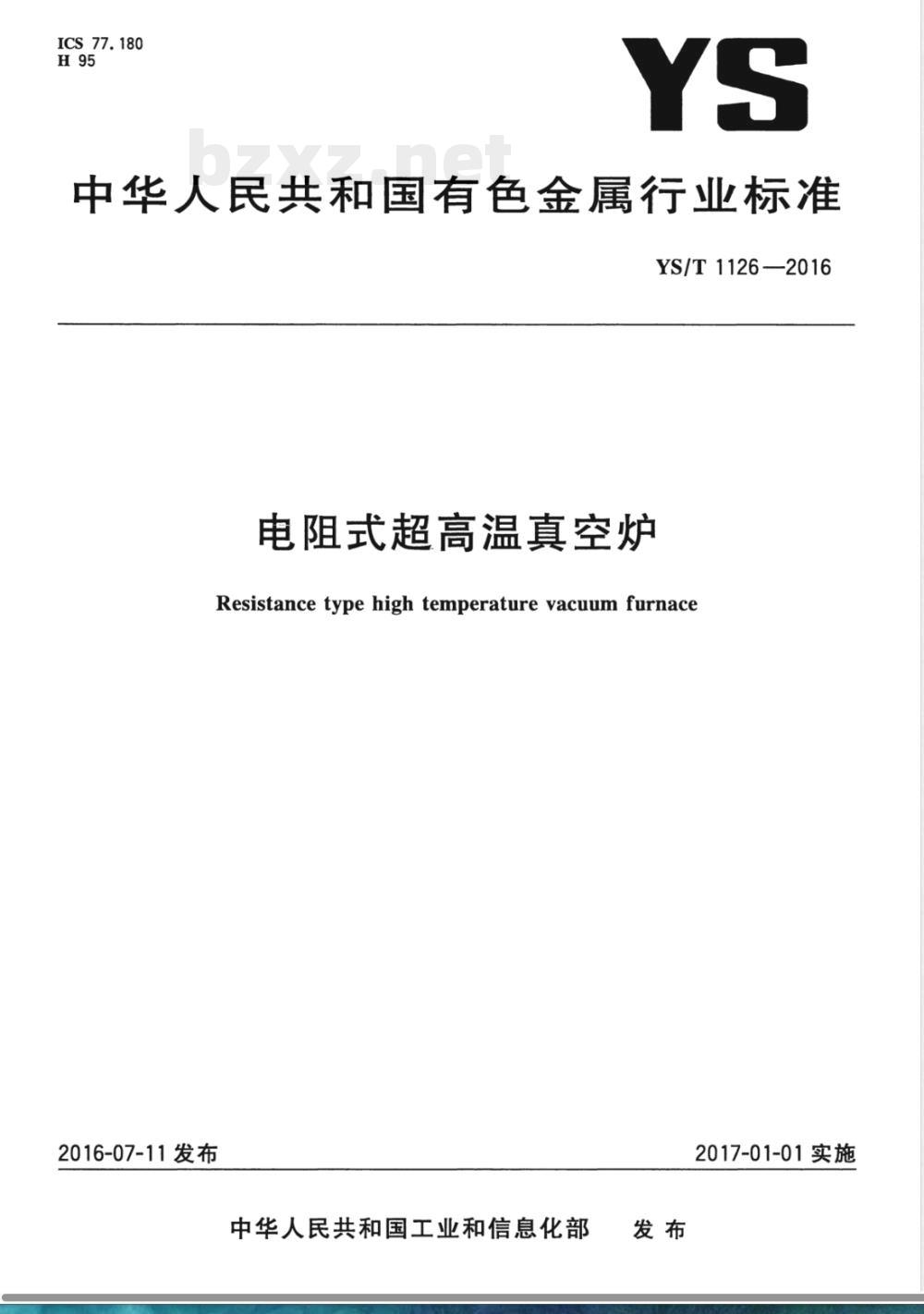

ICS 77.180

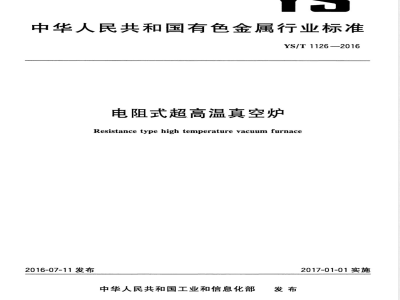

中华人民共和国有色金属行业标准YS/T1126—2016
电阻式超高温真空炉
Resistance type high temperature vacuum furnace2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

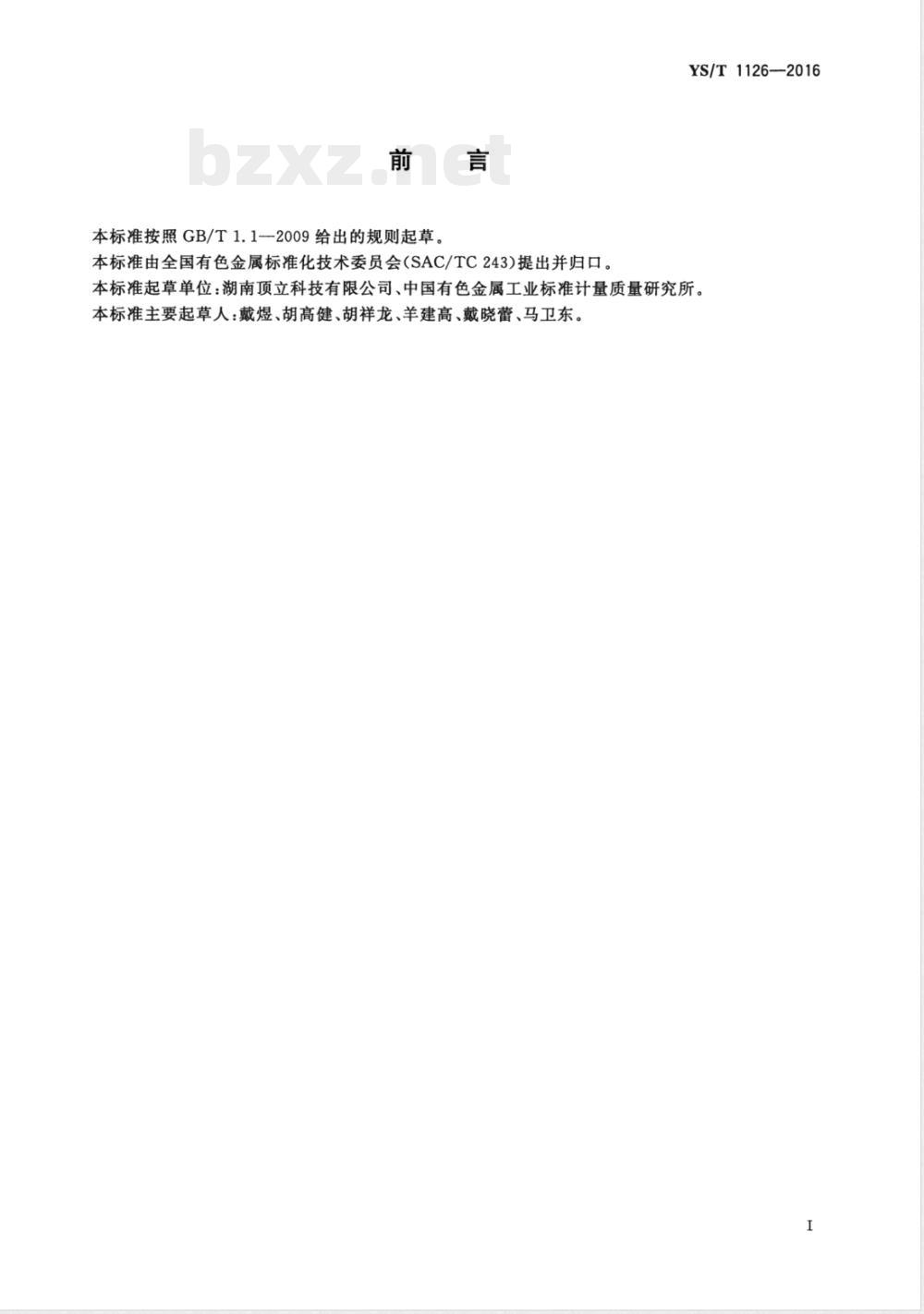

本标准按照GB/T1.1-2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。YS/T1126-2016
本标准起草单位：湖南顶立科技有限公司、中国有色金属工业标准计量质量研究所。本标准主要起草人：戴煜、胡高健、胡祥龙、羊建高、戴晓蕾、马卫东。1范围

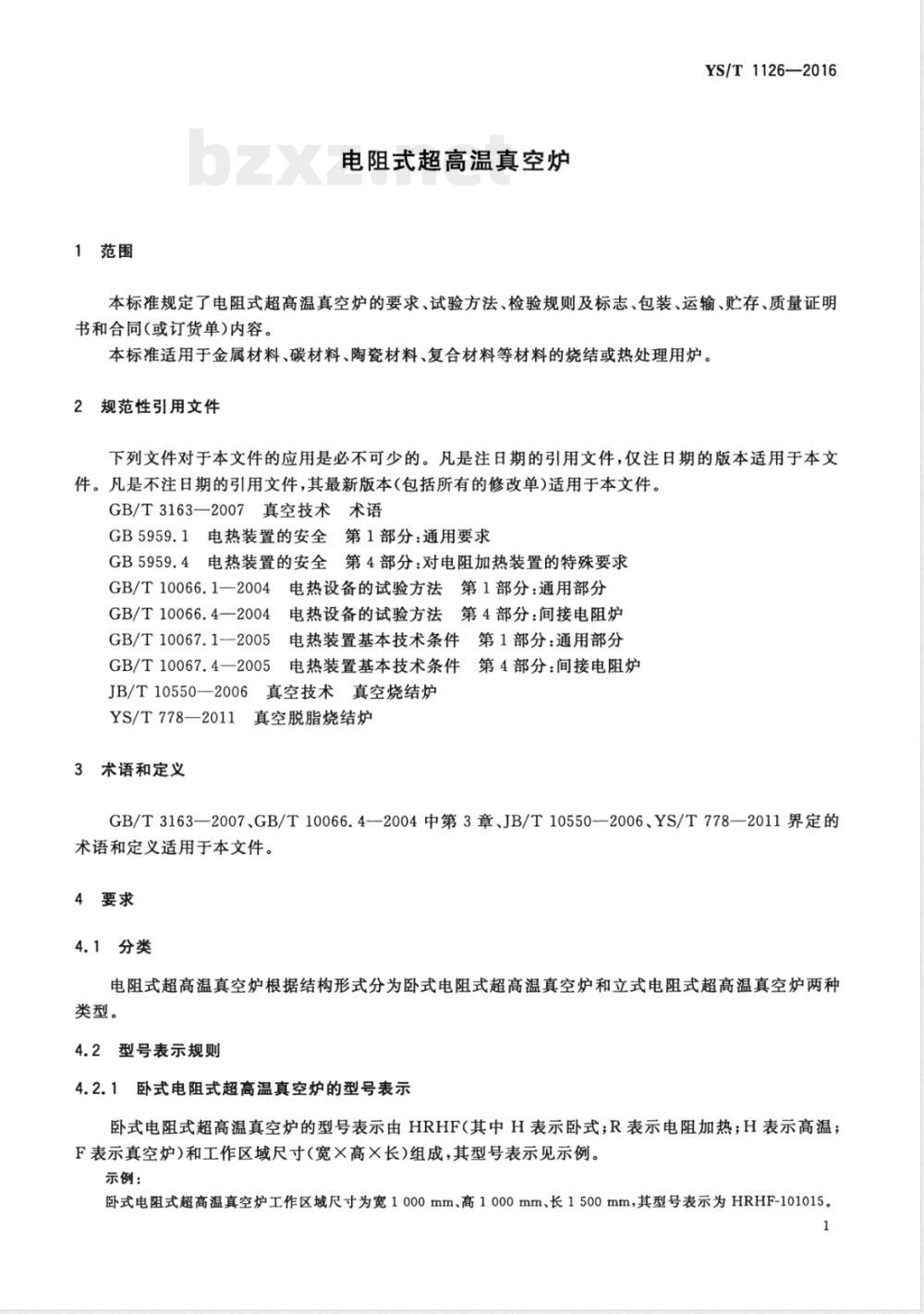

电阻式超高温真空炉
YS/T1126—2016
本标准规定了电阻式超高温真空炉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同(或订货单)内容。
本标准适用于金属材料、碳材料、陶瓷材料、复合材料等材料的烧结或热处理用炉，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T3163—2007真空技术术语
GB5959.1电热装置的安全第1部分：通用要求GB5959.4电热装置的安全第4部分：对电阻加热装置的特殊要求GB/T10066.1-2004电热设备的试验方法第1部分：通用部分GB/T10066.4一2004电热设备的试验方法第4部分：间接电阻炉GB/T10067.1--2005电热装置基本技术条件第1部分：通用部分GB/T10067.4一2005电热装置基本技术条件第4部分：间接电阻炉JB/T10550—2006真空技术真空烧结炉YS/T778—2011真空脱脂烧结炉
3术语和定义
GB/T3163—2007、GB/T10066.4—2004中第3章、JB/T10550-—2006、YS/T778—2011界定的术语和定义适用于本文件。
4要求
4.1分类
电阻式超高温真空炉根据结构形式分为卧式电阻式超高温真空炉和立式电阻式超高温真空炉两种类型。
4.2型号表示规则
4.2.1卧式电阻式超高温真空炉的型号表示卧式电阻式超高温真空炉的型号表示由HRHF（其中H表示卧式；R表示电阻加热；H表示高温；F表示真空炉）和工作区域尺寸（宽×高×长）组成，其型号表示见示例。示例：
卧式电阻式超高温真空炉工作区域尺寸为宽1000mm、高1000mm、长1500mm，其型号表示为HRHF-101015。1
YS/T1126—2016
4.2.2立式电阻式超高温真空炉的型号表示立式电阻式超高温真空炉的型号表示由VRHF（其中V表示立式；R表示电阻加热；H表示高温；F表示真空炉)和工作区域尺寸(直径×高)组成，其型号表示见示例。示例：
立式电阻式超高温真空炉工作区域尺寸为直径300mm、高500mm，其型号表示为VRHF-0305。4.3电阻式超高温真空炉总体结构电阻式超高温真空炉主要由炉体、真空系统、工艺气路系统、水冷系统及电气控制系统等组成。总体设计要求应符合JB/T10550—2006第5章的规定。4.3.1卧式电阻式超高温真空炉
卧式电阻式超高温真空炉可按需方需要采用前后双开门或单开门结构，由水平方向装料和出料，其总体结构示意图见图1。
总体结构主视图Www.bzxZ.net
说明：
一炉体主体；
保温加热系统；
一工艺气路系统；
电气控制系统；
一加热电源；
-真空系统；
水冷系统。
总体结构俯视图
b）总体结构剖视图
图1卧式电阻式超高温真空炉总体结构示意图4.3.2立式电阻式超高温真空炉
YS/T1126—2016
立式电阻式超高温真空炉可按需方需要采用下开门或上开门或上下双开门结构，由竖直方向装料和出料，其总体结构示意图见图2。mO0
总体结构主视图
说明：
一炉体主体：
保温加热系统；
3工艺气路系统；
一电气控制系统；
一加热电源；
真空系统：
一水冷系统；
-工作平台。
总体结构俯视图
图2立式电阻式超高温真空炉总体结构示意图4.4电阻式超高温真空炉的基本参数电阻式超高温真空炉的基本参数见表1和表2。YS/T1126-2016
HRHF-060609
HRHF-080812
HRHF-101015
HRHF-131320
HRHF-151530
HRHF-202040
HRHF-252550
VRHF-0305
VRHF-0508
VRHF-0812
VRHF-1015
VRHF-1218
VRHF-1520
一般要求
卧式电阻式超高温真空炉的基本参数工作区域尺寸
宽×高×长/mm
600×600×900
800×800×1200
1000×1000×1500
1300×1300×2000
1500×1500×3000
2000×2000×4000
2500×2500×5000
承载重量
额定加热功率
表2立式电阻式超高温真空炉的基本参数工作区域尺寸
直径×高/mm
$300X500
$500X800
$800×1200
$1000×1500
$1200×1800
$1500×2000
承载重量
额定加热功率
额定炉温
额定炉温
电阻式超高温真空炉应符合GB/T10067.1—2005中第5章的规定，其他要求应符合GB5959.1和GB5959.4的规定。
4.6主要技术性能
电阻式超高温真空炉的主要技术性能参数见表3。2需方对主要技术性能参数有特殊要求时，可由供需双方协商确定并在合同中注明。4.6.2
5试验方法
5.1总体结构及其基本参数的检验电阻式超高温真空炉总体结构应符合供需双方签定的技术图样，其基本参数的检验方法由供需双方协商确定。
一般要求的检验
电阻式超高温真空炉一般要求的检验方法按GB/T10067.4一2005中第6章的规定进行。4
HRHF-060609
HRHF-080812
HRHF-101015
HRHF-131320
HRHF-151530
HRHF-202040
HRHF-252550
VRHF-0305
VRHF-0508
VRHF-0812
VRHF-1015
VRHF-1218
VRHF-1520
炉温均匀性
土10(9点）
±10(9点）
±10(9点）
士10(10点）
±20(12点）
±20(15点）
土20（21点）
±10(8点）
±10(8点）
±10(9点）
±20(9点）
±20（9点）
±20(11点）
5.3主要技术性能的检验
5.3.1炉温均匀性的检测
主要技术性能参数
升压率
(Pa/h)
极限真空度
YS/T1126—2016
空炉升温平均速率
(℃/min)
5.3.1.1按GB/T10066.4-2004中6.15中规定的方法检测炉温均匀性。5.3.1.2采用标准热电偶检测，在真空下温度为1050℃保温30min后测取数据。5.3.1.3所有测温点的数据采用同一台记录仪记录。5.3.2升压率的检测
抽气时间
按GB/T10066.1一2004中7.1.10.3的规定，在炉内达到极限真空度时关闭所有阀门，第一次读数从关闭真空阀门后约20min开始测炉内压力p1，24h后测炉内压力p2，升压率=（p2一1）/24。5.3.3极限真空度的检测
当主泵开启2h后，测真空计所得的读数。5.3.4
空炉升温平均速率的检测
在常温下，当空炉达到极限真空度时，以额定加热功率升温至额定炉温时，其炉温与升温所需的时间之比。
5.3.5抽气时间的检测
当主泵开启后，测真空计读数到达极限真空度所需的时间。YS/T1126—2016
6检验规则
6.1检查和验收
6.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
6.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，可委托供需双方认可的单位进行。6.2检验项目
每台电阻式超高温真空炉都应进行总体结构及其基本参数、一般要求和主要技术性能的检验。6.3检验结果的判定
电阻式超高温真空炉总体结构及其基本参数、一般要求和主要技术性能的检验，不符合本标准及合同（或订货单)（包括供需双方签定的技术图样)的规定时，应修改设计及制造的不合格部分，直至满足本标准及合同(或订货单)(包括供需双方签定的技术图样)的要求。7标志、包装、运输、贮存和质量证明书7.1标志、包装、运输、存
电阻式超高温真空炉的标志、包装、运输和贮存应符合GB/T10067.1一2005中第8章的规定。7.2质量证明书
每台电阻式超高温真空炉应附有质量证明书，其上注明以下内容：供方名称、地址；
型号；
额定炉温；
额定功率；
极限真空度；
承载重量；
升压率；
工作区域（宽×高×长或直径×高）；i）
各项分析检验结果和供方质检部门检印；j）
出厂日期(或包装日期)；
本标准编号，YS/T1126—2016；1）
其他。
8合同(或订货单)内容
订购本标准所列产品的合同（或订货单）应包括以下内容：a）型号；
*鲁乐
