YS/T 963-2014
基本信息
标准号： YS/T 963-2014
中文名称：煅后石油焦粉末电阻率测定仪
标准类别：其他行业标准
英文名称：Determinator for electrical resistivity of granules of calcined coke
标准状态：现行
发布日期：2014-10-14
实施日期：2015-04-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：化工技术>>化工产品>>71.100.10铝生产用材料
中标分类号：建材>>炭素材料>>Q52炭素材料
关联标准
出版信息
出版社：中国标准出版社
页数：12页
标准价格：16.0
出版日期：2015-04-01
相关单位信息
起草人：于明超、冯绍杰、仓向辉、于易如、高守磊、陈洪
起草单位：北京英斯派克科技有限公司
归口单位：全国有色金属标准化技术委员会(SAC/TC243)
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了煅后石油焦粉末电阻率测定仪的要求、试验方法、检验规则、标志、包装、运输等。
本标准适用于煅后石油焦粉末电阻率测定仪。其他粉状炭素材料电阻率测定仪也可参照执行。
本标准按照 GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:北京英斯派克科技有限公司。
本标准参加起草单位:中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。
本标准主要起草人:于明超、冯绍杰、仓向辉、于易如、高守磊、陈洪。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件,凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6388 运输包装收发货标志
GB/T13306 标牌
GB/T13384 机电产品包装通用技术条件
YS/T587.6—2006 炭阳极用煅后石油焦检测方法 第6部分 粉末电阻率的测定
JJG124—2005 电流表、电压表、功率表及电阻表
本标准按照 GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:北京英斯派克科技有限公司。
本标准参加起草单位:中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。
本标准主要起草人:于明超、冯绍杰、仓向辉、于易如、高守磊、陈洪。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件,凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6388 运输包装收发货标志
GB/T13306 标牌
GB/T13384 机电产品包装通用技术条件
YS/T587.6—2006 炭阳极用煅后石油焦检测方法 第6部分 粉末电阻率的测定
JJG124—2005 电流表、电压表、功率表及电阻表
标准图片预览
标准内容

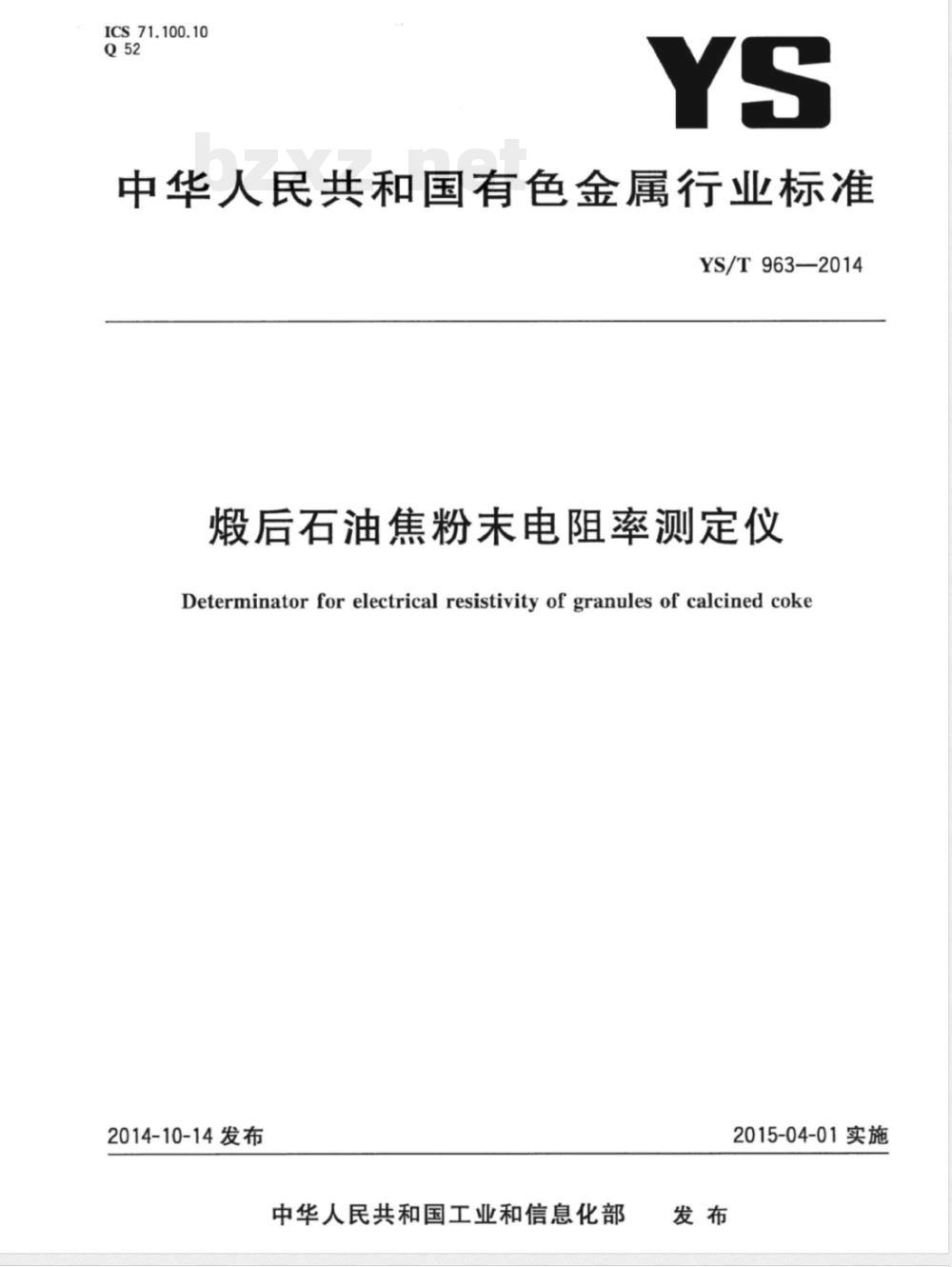

ICS71.100.10
中华人民共和国有色金属行业标准YS/T9632014
搬后石油焦粉未电阻率测定仪
Determinator for electrical resistivity of granules of calcined coke2014-10-14发布
中华人民共和国工业和信息化部发布
2015-04-01实施

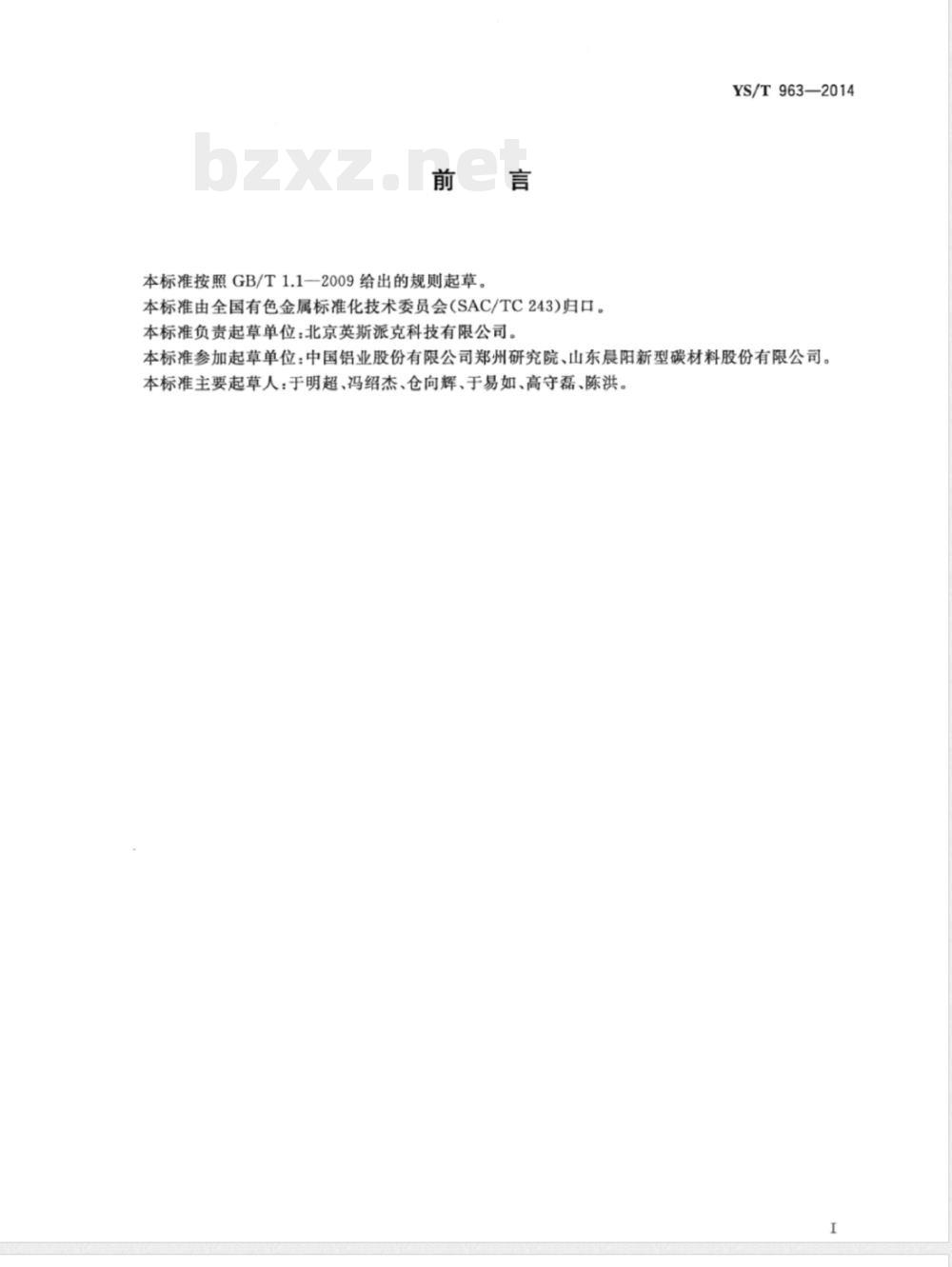

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：北京英斯派克科技有限公司。YS/T963—2014
本标准参加起草单位：中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。本标准主要起草人：于明超、冯绍杰、仓向辉、于易如、高守磊、陈洪。1范围
熳后石油焦粉未电阻率测定仪
YS/T963—2014wwW.bzxz.Net

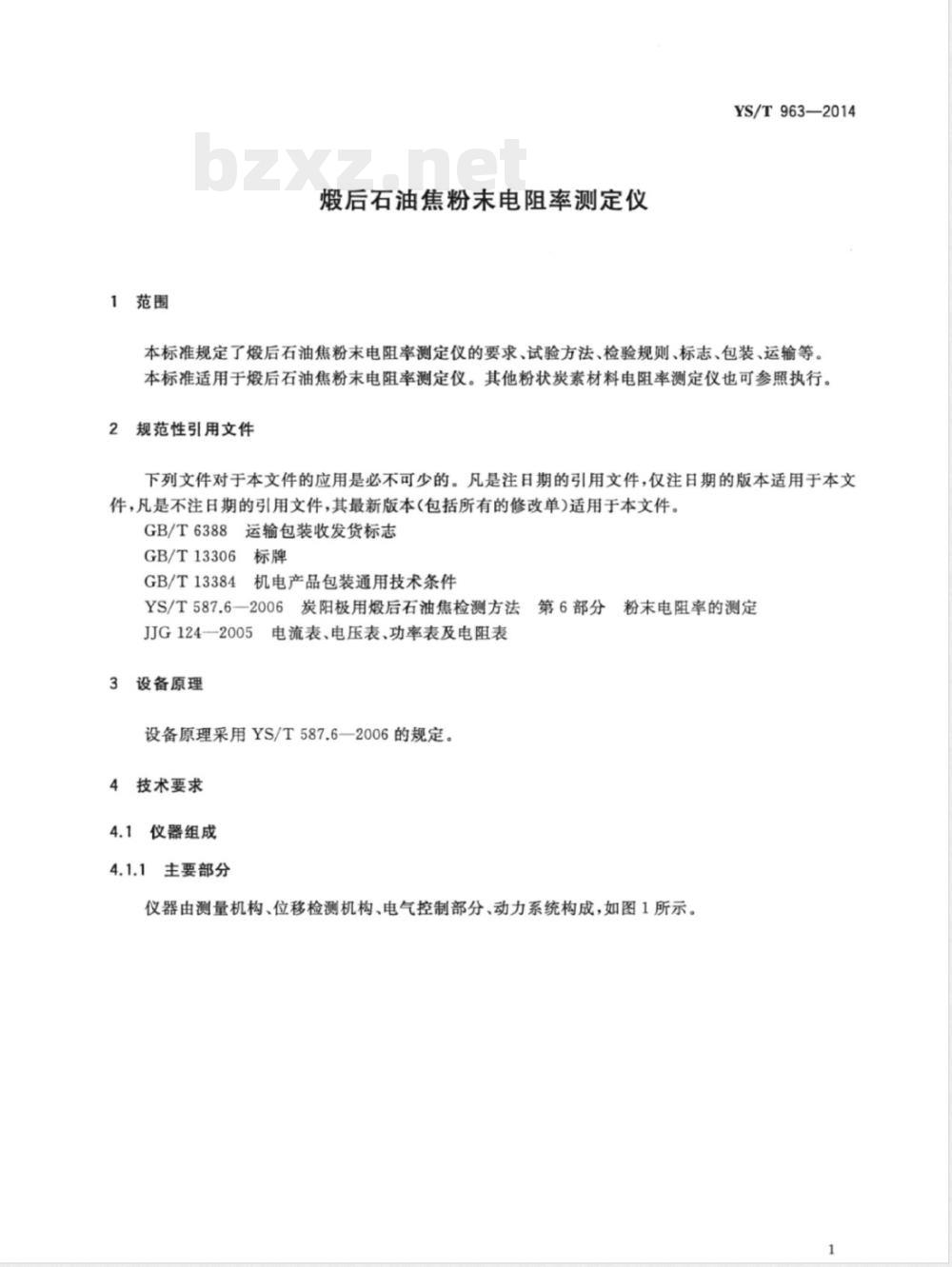

本标准规定了焕后石油焦粉末电阻率测定仪的要求、试验方法、检验规则、标志、包装、运输等。本标准适用于后石油焦粉末电阻率测定仪。其他粉状炭素材料电阻率测定仪也可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T6388运输包装收发货标志
5标牌
GB/T13306
GB/T13384
机电产品包装通用技术条件
YS/T587.6—2006炭阳极用焕后石油焦检测方法粉末电阻率的测定
第6部分
JJG124—2005
电流表、电压表、功率表及电阻表3
设备原理
设备原理采用YS/T587.6—2006的规定。4
技术要求
仪器组成
主要部分

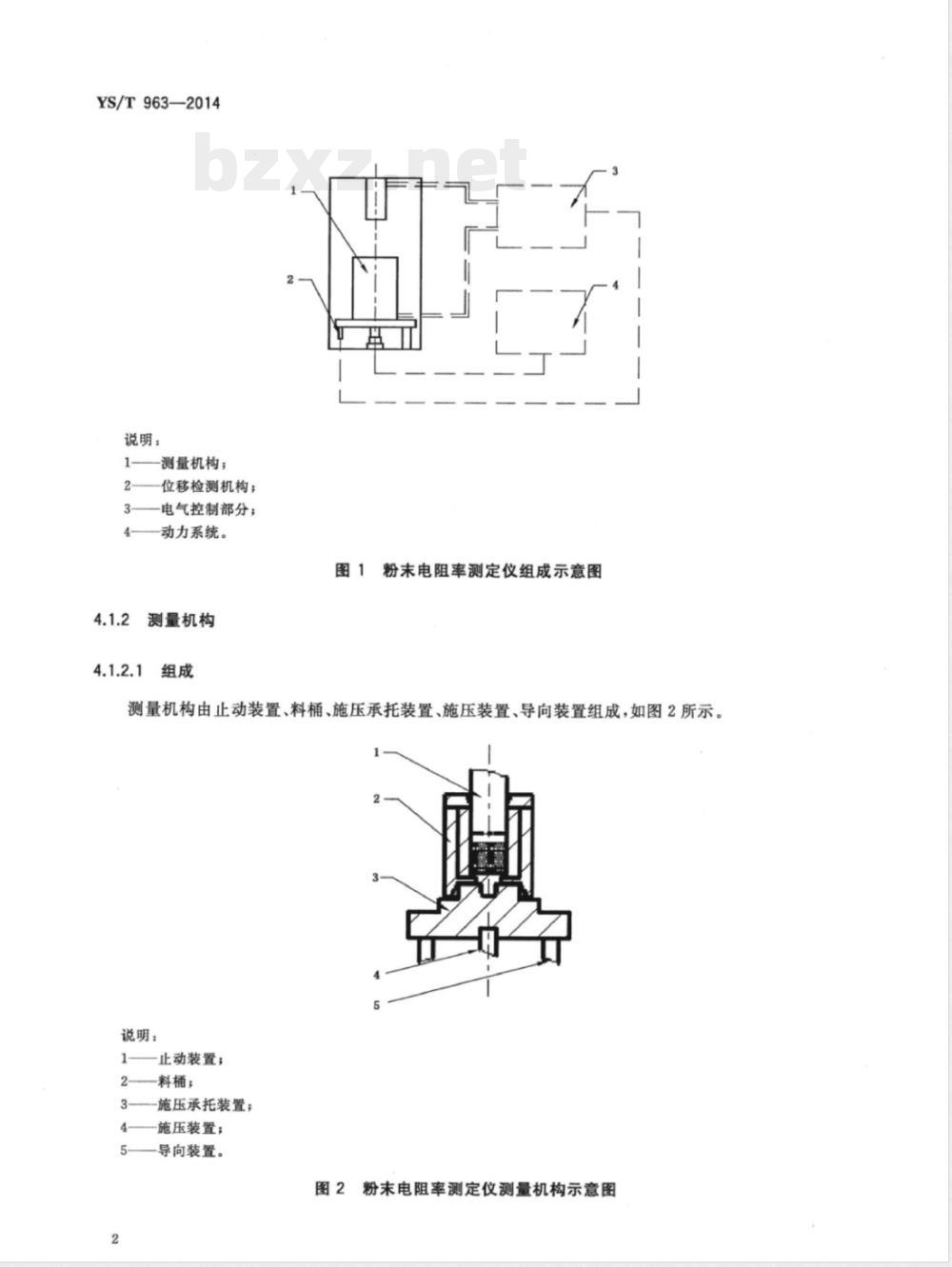

仪器由测量机构、位移检测机构、电气控制部分、动力系统构成，如图1所示。I
YS/T963—2014
说明：
测量机构；
位移检测机构；
电气控制部分；
一动力系统。
测量机构
粉末电阻率测定仪组成示意图
测量机构由止动装置、料桶、施压承托装置、施压装置、导向装置组成，如图2所示。说明：
止动装置；
料桶；
一施压承托装置；
施压装置；
导向装置。
图2粉末电阻率测定仪测量机构示意图4.1.2.2止动装置
YS/T963—2014

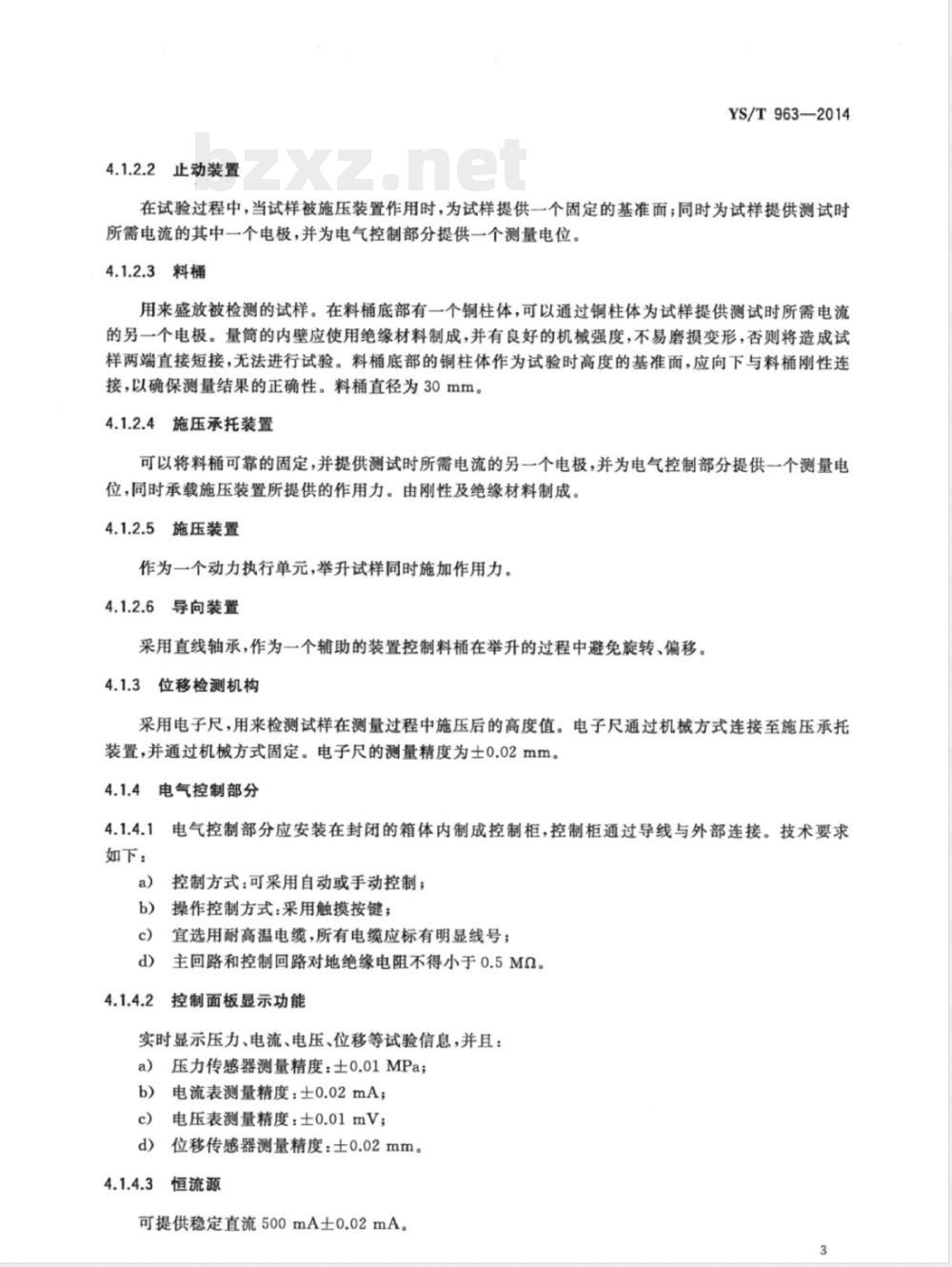

在试验过程中，当试样被施压装置作用时，为试样提供一个固定的基准面；同时为试样提供测试时所需电流的其中一个电极，并为电气控制部分提供一个测量电位。4.1.2.3料桶
用来盛放被检测的试样。在料桶底部有一个铜柱体，可以通过铜柱体为试样提供测试时所需电流的另一个电极。量筒的内壁应使用绝缘材料制成，并有良好的机械强度，不易磨损变形，否则将造成试样两端直接短接，无法进行试验。料桶底部的铜柱体作为试验时高度的基准面，应向下与料桶刚性连接，以确保测量结果的正确性。料桶直径为30mm。4.1.2.4施压承托装置
可以将料桶可靠的固定，并提供测试时所需电流的另一个电极，并为电气控制部分提供一个测量电位，同时承载施压装置所提供的作用力。由刚性及绝缘材料制成。4.1.2.5施压装置
作为一个动力执行单元，举升试样同时施加作用力。4.1.2.6导向装置
采用直线轴承，作为一个辅助的装置控制料桶在举升的过程中避免旋转、偏移。4.1.3位移检测机构
采用电子尺，用来检测试样在测量过程中施压后的高度值。电子尺通过机械方式连接至施压承托装置，并通过机械方式固定。电子尺的测量精度为士0.02mm。4.1.4电气控制部分
4.1.4.1电气控制部分应安装在封闭的箱体内制成控制柜，控制柜通过导线与外部连接。技术要求如下：
控制方式：可采用自动或手动控制；b)
操作控制方式：采用触摸按键；c）
宜选用耐高温电缆，所有电缆应标有明显线号；d）主回路和控制回路对地绝缘电阻不得小于0.5Mα。4.1.4.2
控制面板显示功能
实时显示压力、电流、电压、位移等试验信息，并且：压力传感器测量精度：士0.01MPa；a
b）电流表测量精度：土0.02mA；c)
电压表测量精度：士0.01mV；
位移传感器测量精度：士0.02mm。4.1.4.3
恒流源
可提供稳定直流500mA士0.02mA。3
YS/T963—2014
4.1.5动力系统
能提供3MPa士0.03MPa的稳定压力，稳定时间不少于10s。4.2仪器工作环境条件
4.2.1不能在有强烈震动的场合（如带有大型电机、振动成型机或风机的厂房、有大型运输车的公路旁等)进行试验。
4.2.2使用环境湿度：<85%。
5检验方法
5.1外观
装配前，应确保各零部件符合相应要求；装配后，通过目测产品整体外观应无毛刺，无划伤，喷塑均匀无漏底，焊接饱满。
5.2电流
按JJG124一2005的规定进行检定。5.3电压
按JJG124一2005的规定进行检定。5.4位移量
使用带有百分表的测微仪测量位移量，参照控制面板显示，并核对测量精度。5.5压力
送检测部门检测，并出具合格证明。5.6试运行
按YS/T587.6一2006的规定检测测定仪的试验测试方法和测试精度。检验规则
6.1检查与验收
仪器应由供方进行检验，保证仪器质量符合本标准的规定，并出具质量证明书。6.1.1
6.1.2需方可对收到的仪器按本标准的规定进行检验。检验结果与本标准的规定不符时，应以书面形式向供方提出，由供需双方协商解决。6.2出厂检验
每台仪器出厂前应进行出厂检验，出厂检验项目见表1，参考项目参见附录A。全部出厂检验项目合格后应挂合格证。
检验项目
恒流源
动力系统
电子尺
电气柜
生产部门程序文件
试运行
检验结果的判定
型号：
生产商：
技术参数：
型号：
生产商：
技术参数：
型号：
生产商：
技术参数：
布线整齐、牢固
元器件的安装可靠
外接插座符合电气要求
脚轮牢靠
提醒标识明显
铭牌合格
各部分没有安装残留垃圾
检验报告完整有效
试验报告完整有效
计量元件证书齐全
产品及元件合格证齐全
各项操作键控制功能正常
举升动作完整、平稳
电子尺安装可靠
各项数值显示正常
控制程序符合标准
测量精密度
符合技术要求
没有瑕疵
功能测试合格
符合技术要求
没有瑕症
功能测试合格
符合技术要求
没有瑕概
功能测试合格
YS/T963—2014
需方可对表1中恒流源、动力系统、电子尺、试运行项目进行复验，任一项不合格时则判该仪器不合格。
标志、包装、运输、储存
在开关外罩明显位置应安装仪器的标牌，其要求应符合GB/T13306的规定。标牌上应有如下5
YS/T963—2014
内容：
仪器名称；
仪器型号；
功率；
电压；
频率；
仪器重量；
本标准编号；
制造厂名称；
出厂日期；
仪器编号。
包装、运输、储存
仪器的包装应符合GB/T6388、GB/T13384的规定。产品应附质量证明书，其上注明：a)
供方名称、商标；
产品名称、编号和出厂日期；
出厂检验报告；
使用维护说明书；
本标准编号。
仪器运输过程中，应轻拿轻放，防止重压撞击，避免雨雪直接淋袭。7.2.4
仪器储存时，应使用塑料布盖好，应保证箱装件和裸装包扎件不受损坏和腐蚀。保证期
在用户妥善保管和合理安装、正确使用的条件下，质量保证期为自使用之日起12个月，但不超过自发货日算起18个月。双方另有约定的除外。6
仪器出厂参考检验项目见表A.1。附录A
（资料性附录）
仪器出厂参考检验项目
仪器出厂参考检验项目
漆面没有瑕疵
表面涂层
恒流源
操作面板
颜色均匀符合要求
丝印字体、图案清晰明显
型号：
生产商：
技术参数：
型号：
生产商：
技术参数：
数量符合合同要求
品质合格
说明书、合格证、装箱单合格
主机与包装箱连接牢固
料桶单独妥善包装
备件单独妥善包装
包装箱运输信息标识符合合同要求包装箱牢固
符合技术要求
没有瑕症
功能测试合格
符合技术要求
没有瑕疵
功能测试合格
YS/T963—2014
YS/T963-2014
中华人民共和国有色金属
行业标准
熳后石油焦粉末电阻率测定仪
YS/T963-2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045)网址www.spc.net.cn
发行中心：(010)51780238
总编室：(010)68533533
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
5字数16千字
开本880×12301/16印张0.75
2015年3月第一版2
2015年3月第一次印刷
书号：155066·2-28403定价
如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
