YS/T 965-2014铝用预焙阳极二氧化碳反应性测定仪

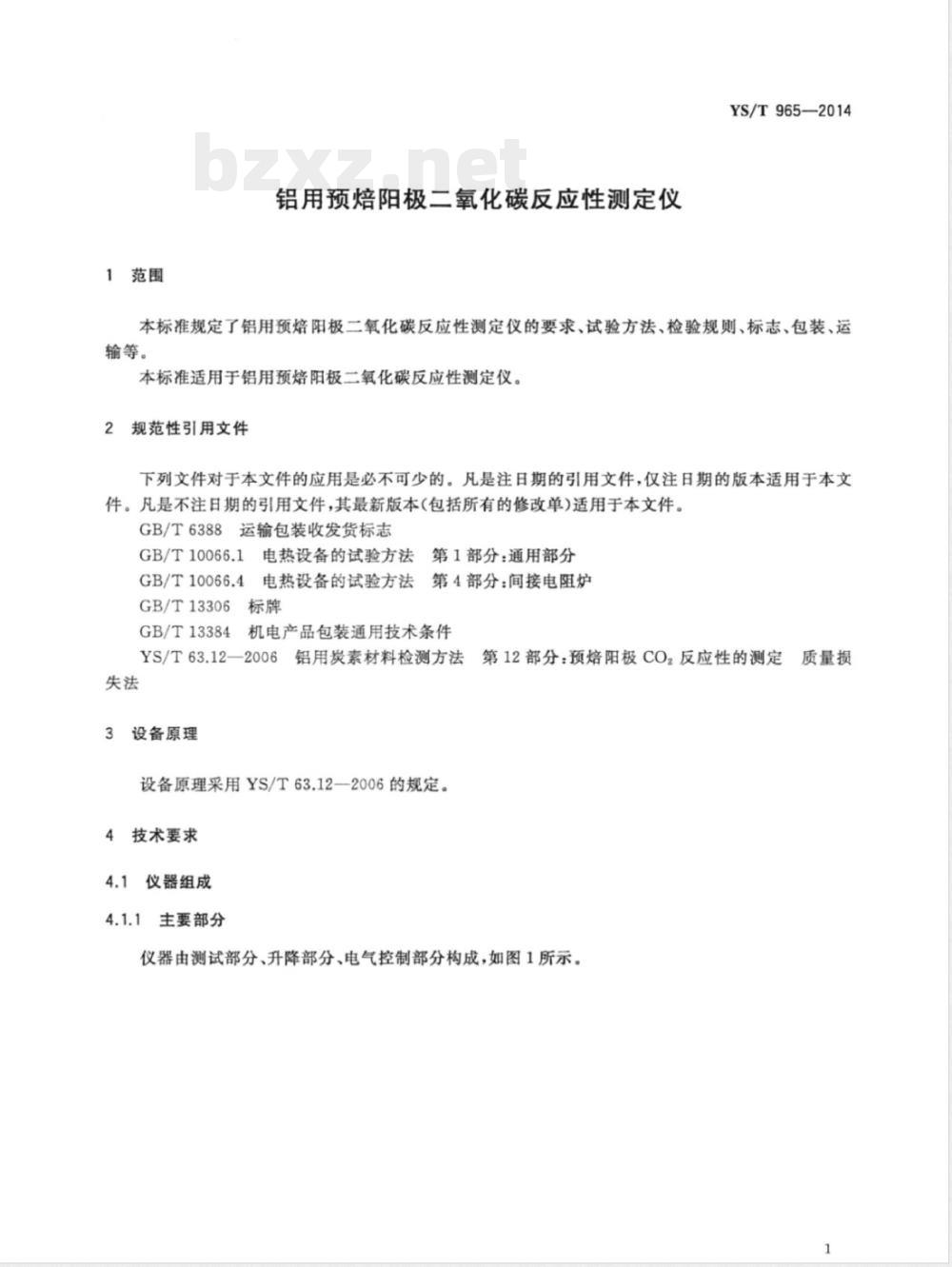

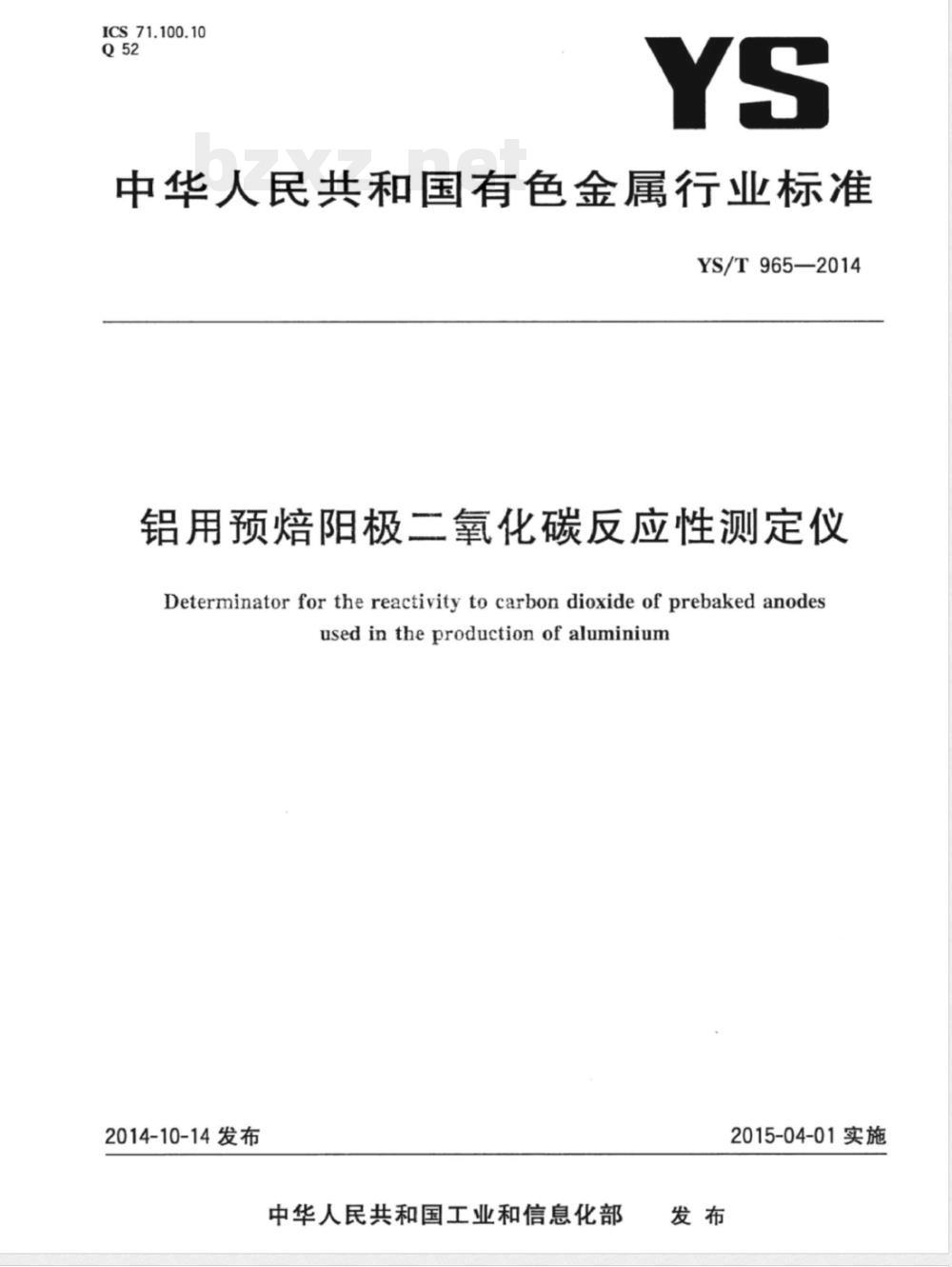

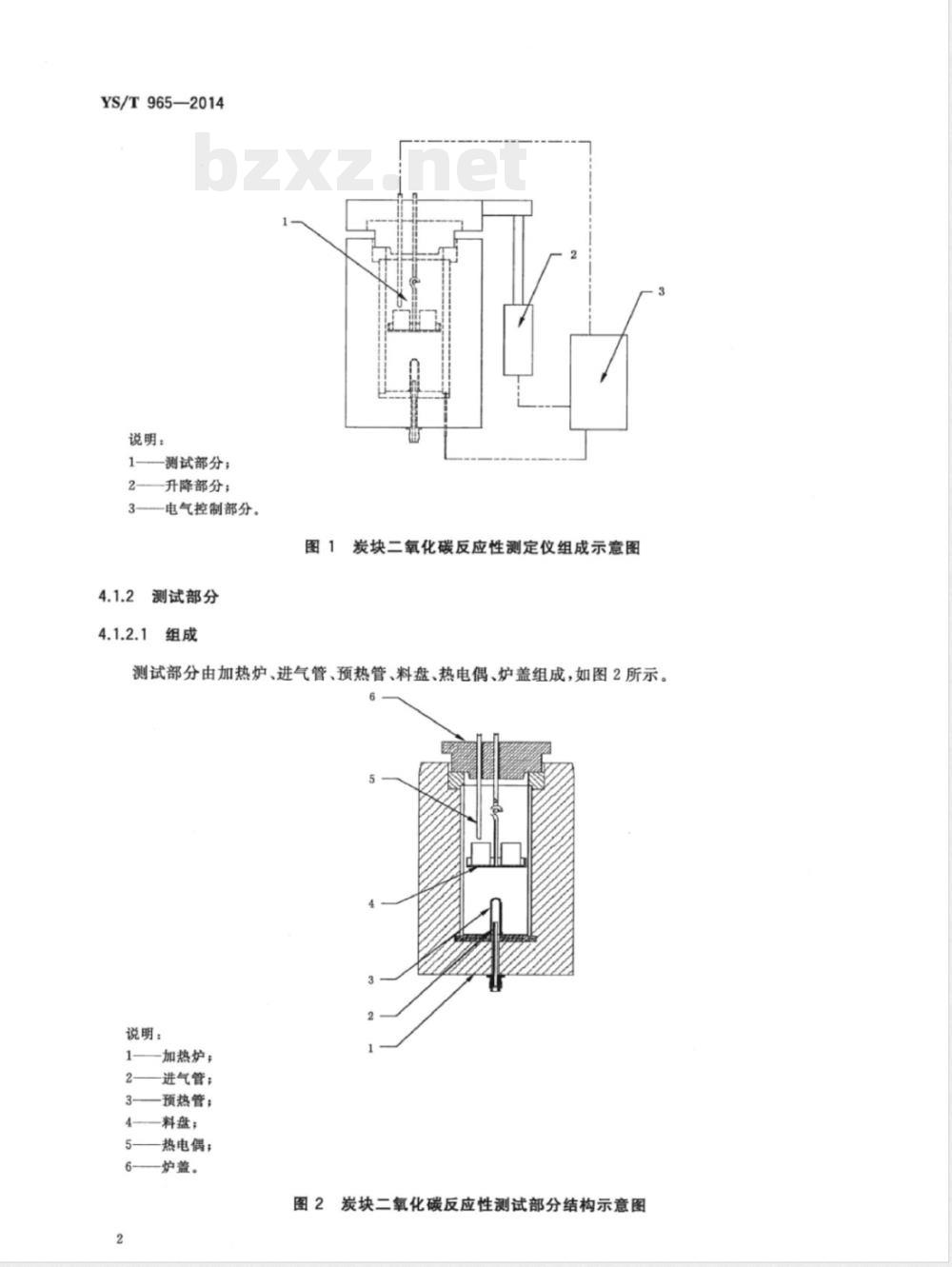

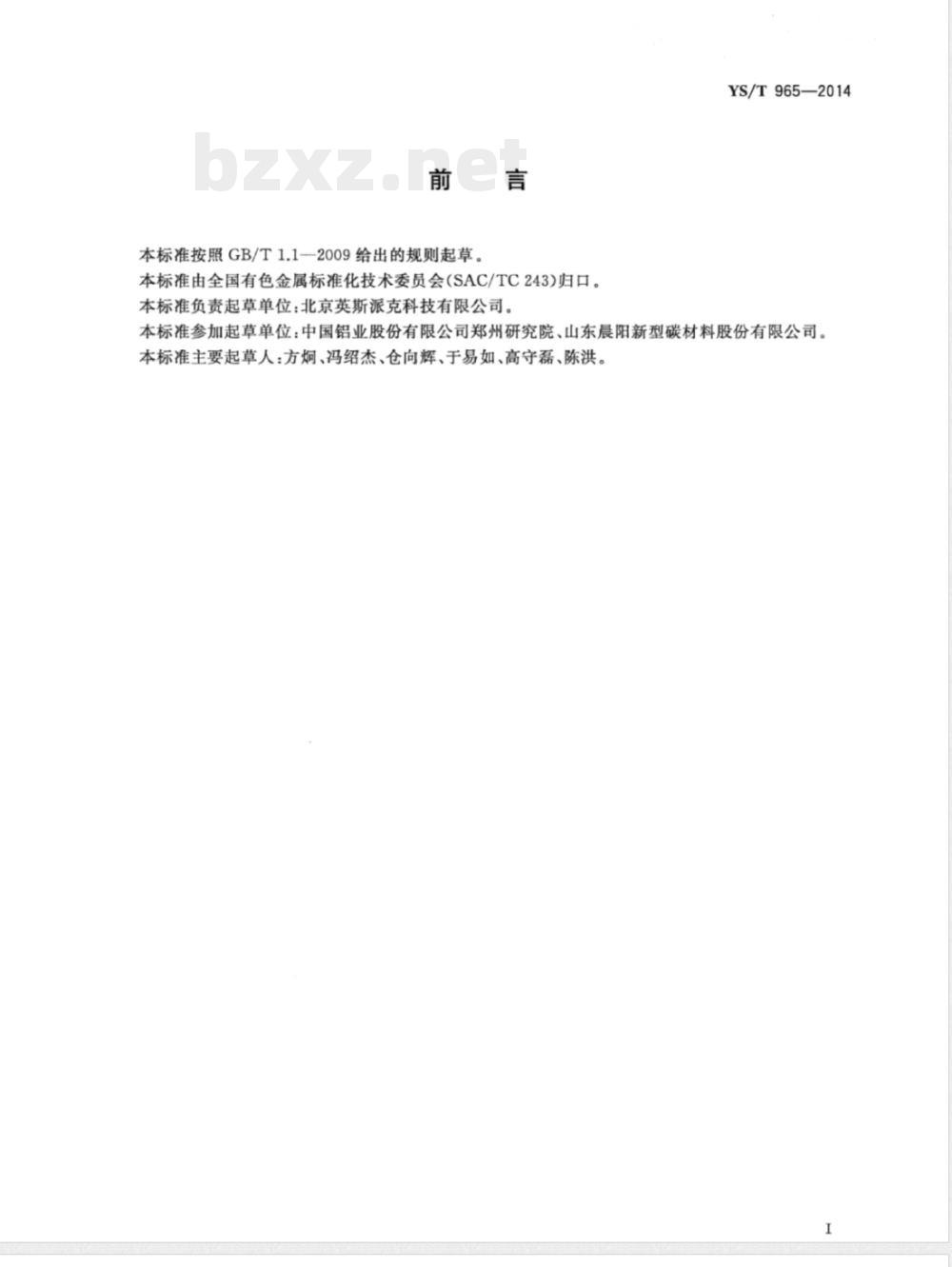

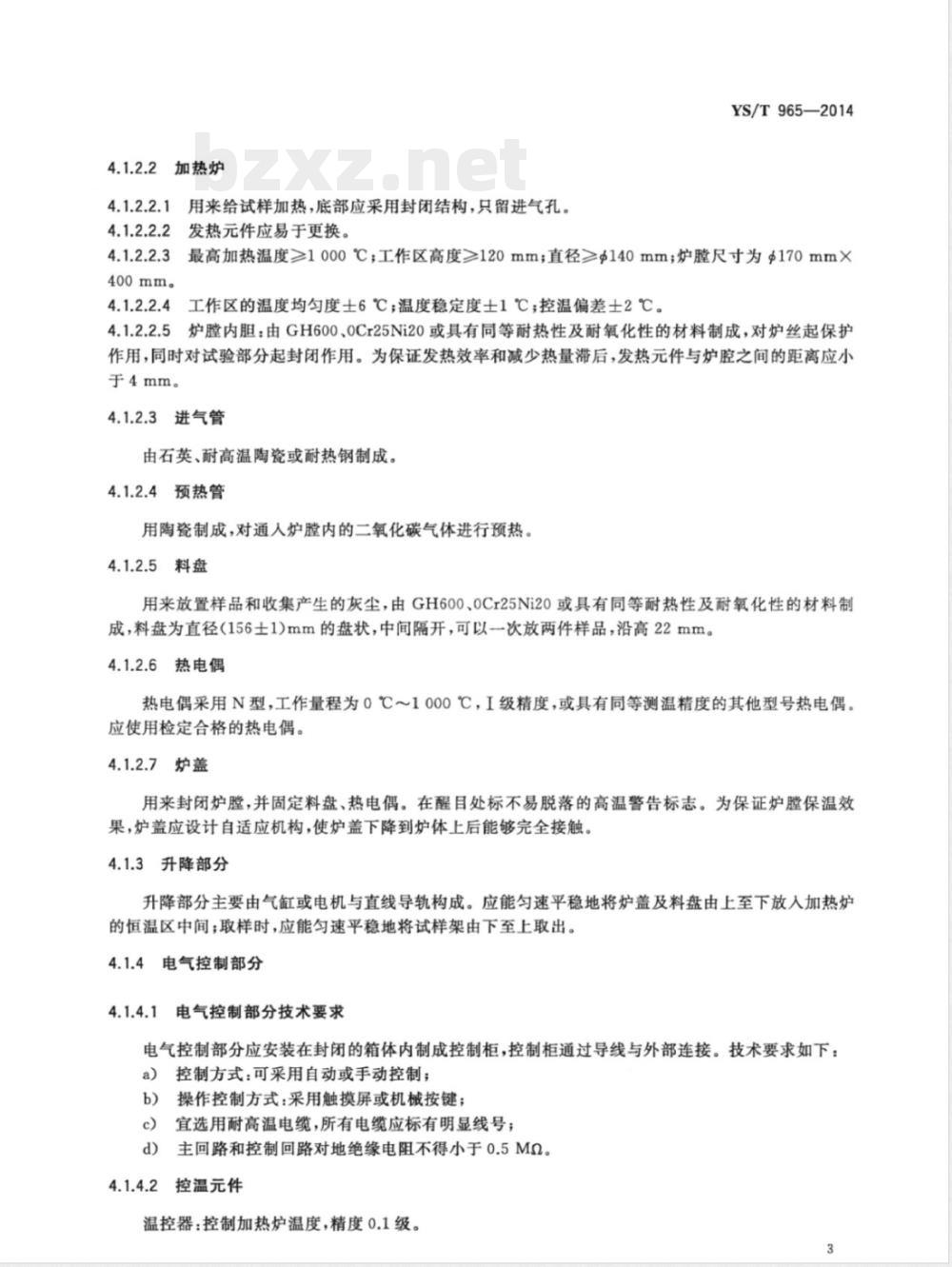

ICS71.100.10 Q52 YS 中华人民共和国有色金属行业标准 YS/T965-2014 铝用预焙阳极二氧化碳反应性测定仪 Determinator for the reactivity to carbon dioxide of prebaked anodes used in the production of aluminium 2014-10-14发布 中华人民共和国工业和信息化部发布 2015-04-01实施 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准负责起草单位：北京英斯派克科技有限公司。本标准参加起草单位：中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。本标准主要起草人：方炯、冯绍杰、仓向辉、于易如、高守磊、陈洪。 1 范围 本标准规定了铝用预焙阳极二氧化碳反应性测定仪的要求、试验方法、检验规则、标志、包装、运输等。 本标准适用于铝用预焙阳极二氧化碳反应性测定仪。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T6388 运输包装收发货标志 GB/T10066.1 电热设备的试验方法 第1部分：通用部分 GB/T10066.4 电热设备的试验方法 第4部分：间接电阻炉 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 YS/T63.12-2006 铝用炭素材料检测方法（失法） 3 设备原理 设备原理采用YS/T63.12-2006的规定。 4 技术要求 4.1 仪器组成 4.1.1 主要部分 仪器由测试部分、升降部分、电气控制部分构成，如图1所示。 说明： 1—测试部分； 2—升降部分； 3—电气控制部分。 图1 炭块二氧化碳反应性测定仪组成示意图 4.1.2 测试部分 4.1.2.1 组成 测试部分由加热炉、进气管、预热管、料盘、热电偶、炉盖组成，如图2所示。 说明： 1—加热炉； 2—进气管； 3—预热管； 4—料盘； 5—热电偶； 6—炉盖。 图2 炭块二氧化碳反应性测试部分结构示意图 4.1.2.2 加热炉 4.1.2.2.1 用来给试样加热，底部应采用封闭结构，只留进气孔。 4.1.2.2.2 发热元件应易于更换。 4.1.2.2.3 最高加热温度≥1000℃；工作区高度≥120mm，直径≥140mm；炉膛尺寸为170mm×400mm。 4.1.2.2.4 工作区温度均匀度±6℃；温度稳定度±1℃；控温偏差±2℃。 4.1.2.2.5 炉膛内胆由GH600、0Cr25Ni20或同等耐热耐氧化材料制成，对炉丝起保护作用，并对试验部分起封闭作用。发热元件与炉腔距离应小于4mm。 4.1.2.3 进气管 由石英、耐高温陶瓷或耐热钢制成。 4.1.2.4 预热管 用陶瓷制成，对通入炉膛内的二氧化碳气体进行预热。 4.1.2.5 料盘 用于放置样品和收集灰尘，由GH600、0Cr25Ni20或同等材料制成。料盘为直径（156±1）mm盘状，中间分隔，可一次放两件样品，高22mm。 4.1.2.6 热电偶 采用N型热电偶，工作量程0℃～1000℃，I级精度或同等测温精度型号，应使用检定合格产品。 4.1.2.7 炉盖 用于封闭炉膛并固定料盘、热电偶，设有高温警告标志。炉盖应具备自适应结构以保证密封接触。 4.1.3 升降部分 由气缸或电机与直线导轨构成，应能平稳升降炉盖及料盘，实现进出样品操作。 4.1.4 电气控制部分 4.1.4.1 电气控制部分应安装在封闭控制柜内，通过导线连接外部。控制方式可采用自动或手动；操作方式可采用触摸屏或机械按键；电缆应标识清晰；主回路与控制回路对地绝缘电阻不得小于0.5MΩ。 4.1.4.2 控温元件：温控器控制加热炉温度，精度0.1级。 4.1.4.3 控制面板应具备显示功能。
