YS/T 259-2012冶金用钽粉

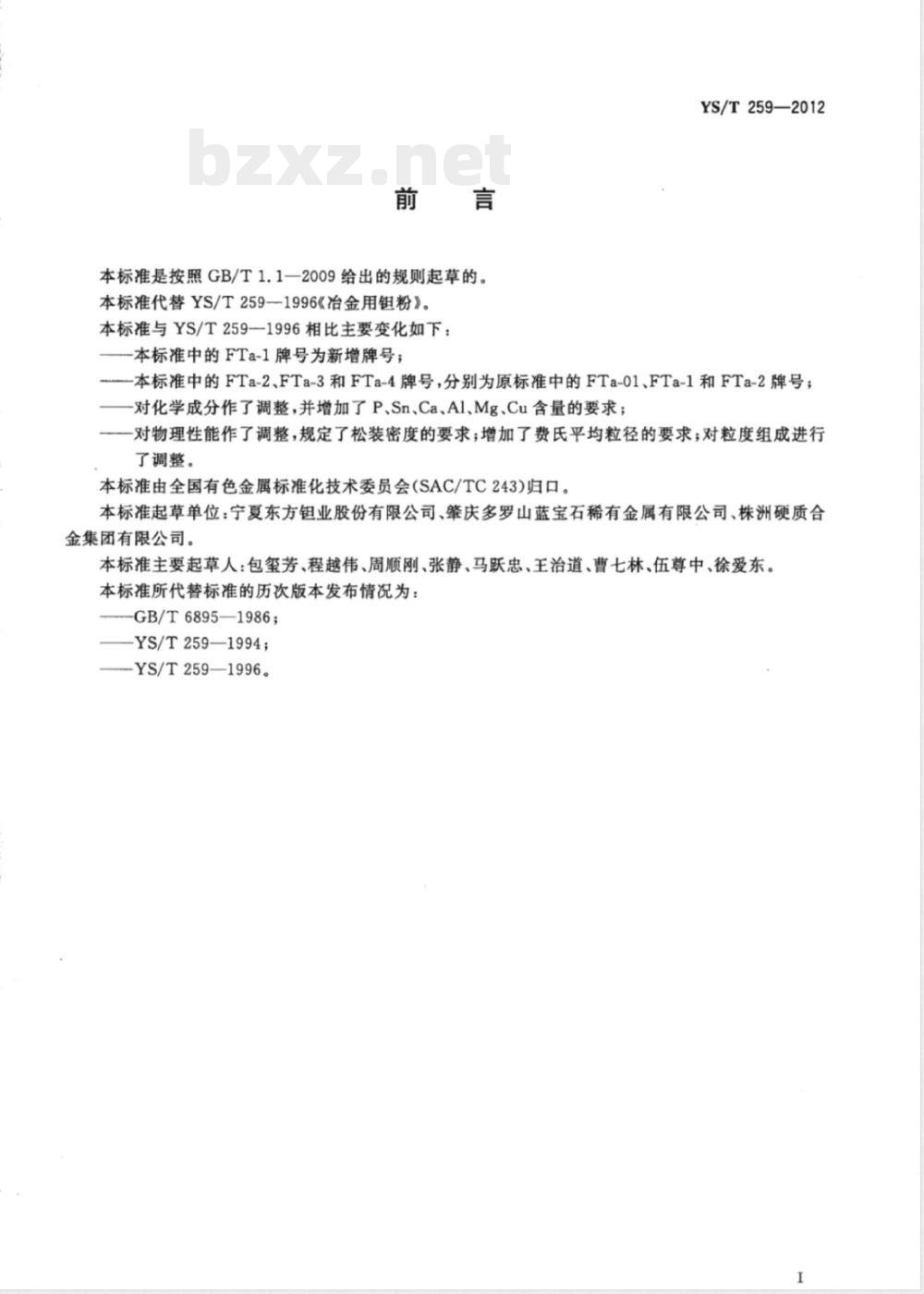

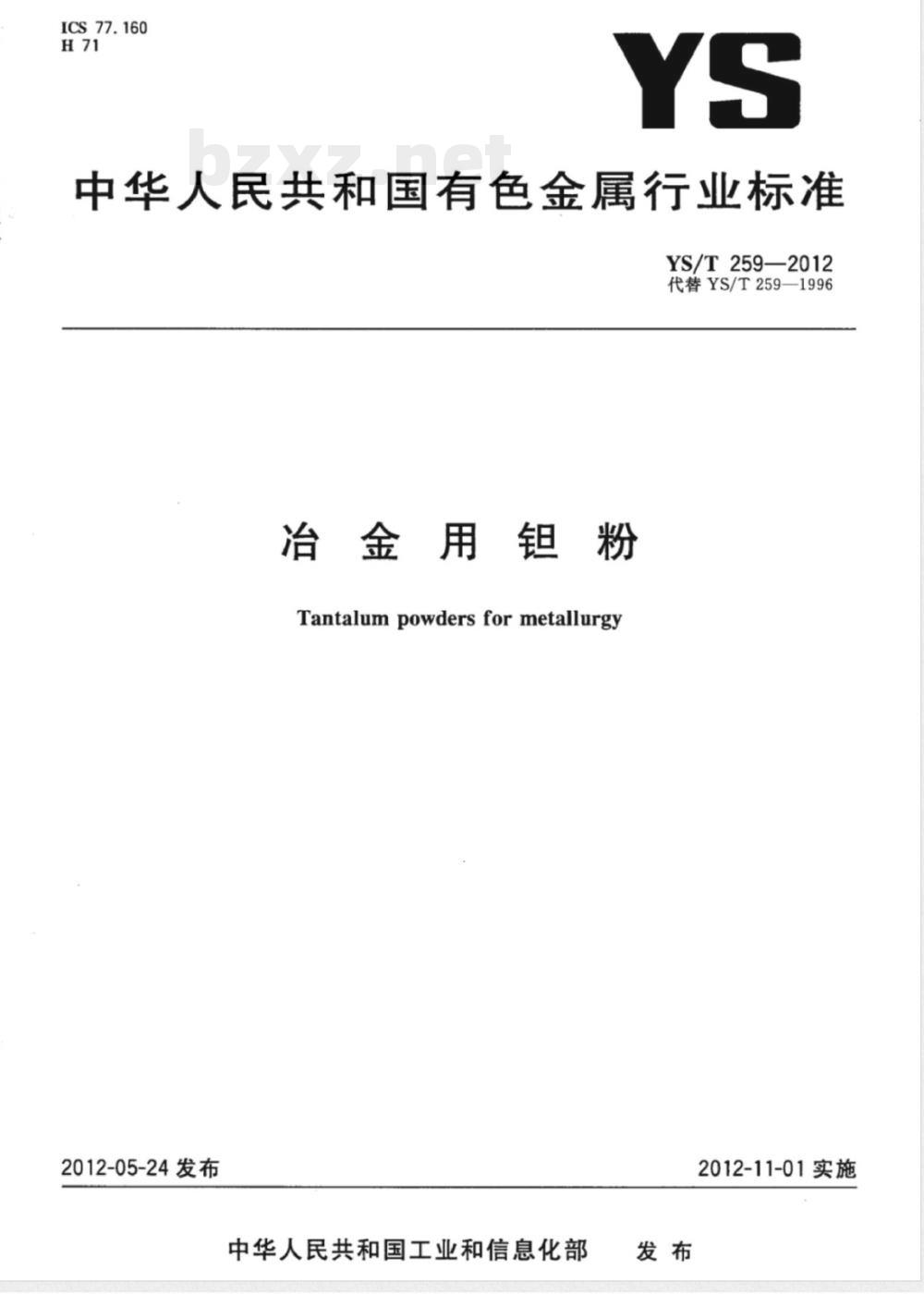

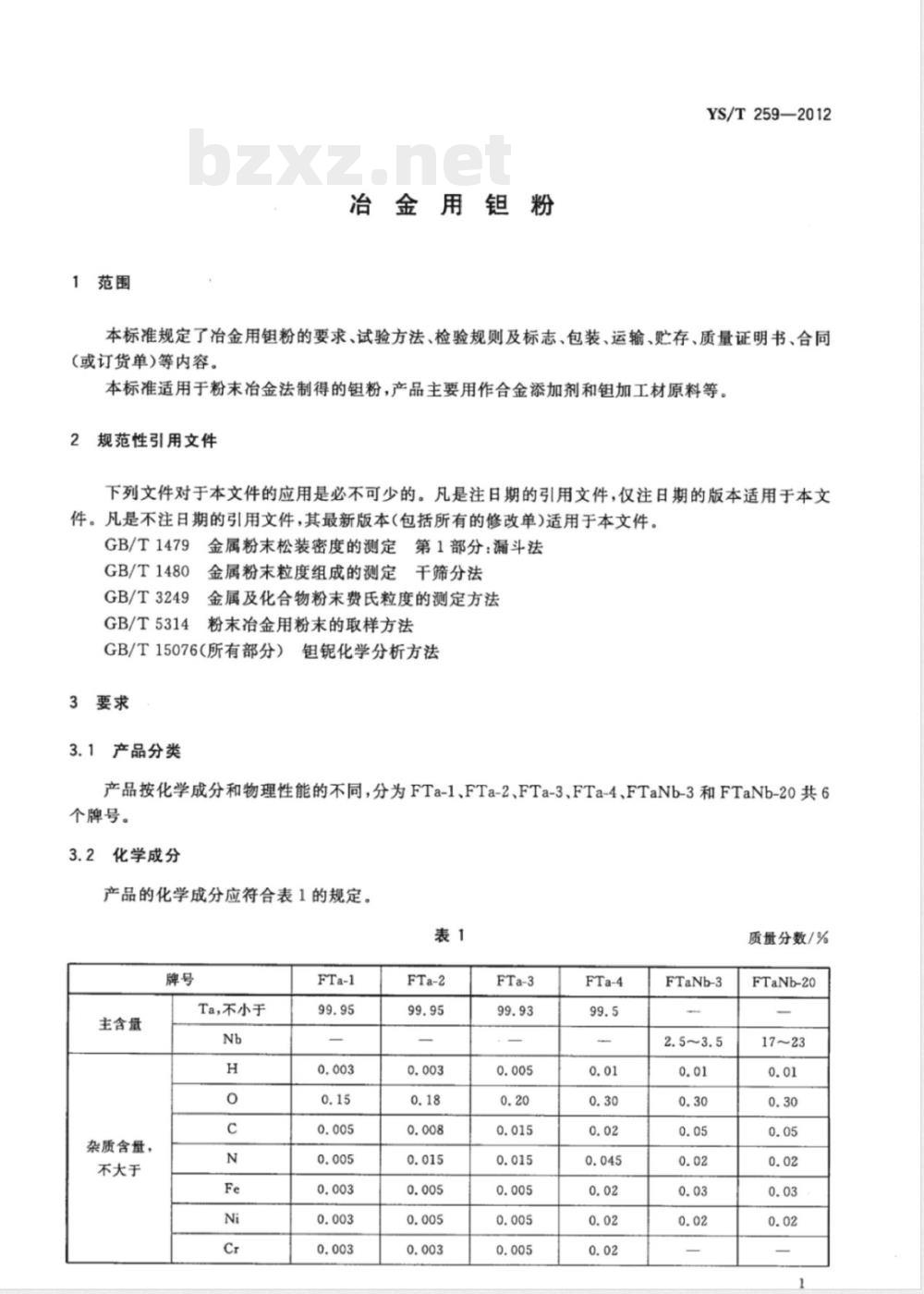

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 259—2012 代替 YS/T 259—1996 冶金用钽粉 Tantalum powders for metallurgy 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 259—1996《冶金用钽粉》。本标准与 YS/T 259—1996 相比主要变化如下： - 本标准中的 FTa-1 牌号为新增牌号； - 本标准中的 FTa-2、FTa-3 和 FTa-4 牌号，分别为原标准中的 FTa-01、FTa-1 和 FTa-2 牌号； - 对化学成分作了调整，并增加了 P、Sn、Ca、Al、Mg、Cu 含量的要求； - 对物理性能作了调整，规定了松装密度的要求； - 增加了费氏平均粒径的要求； - 对粒度组成进行了调整。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：宁夏东方钽业股份有限公司、肇庆多罗山蓝宝石稀有金属有限公司、株洲硬质合金集团有限公司。 本标准主要起草人：包玺芳、程越伟、周顺刚、张静、马跃忠、王治道、曹七林、伍尊中、徐爱东。 本标准所代替标准的历次版本发布情况为： - GB/T 6895—1986； - YS/T 259—1994； - YS/T 259—1996。 1 范围 本标准规定了冶金用钽粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书、合同（或订货单）等内容。 本标准适用于粉末冶金法制得的钽粉，产品主要用作合金添加剂和加工材原料等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1479 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末粒度组成的测定 干筛分法 GB/T 3249 金属及化合物粉末费氏粒度的测定方法 GB/T 5314 粉末冶金用粉末的取样方法 GB/T 15076（所有部分） 钽化学分析方法 3 要求 3.1 产品分类 产品按化学成分和物理性能的不同，分为 FTa-1、FTa-2、FTa-3、FTa-4、FTaNb-3 和 FTaNb-20 共6个牌号。 3.2 化学成分 产品的化学成分应符合表1的规定。 表1 化学成分（质量分数/%） FTa-1： - Ta：≥99.95% - H：≤0.003% - O：≤0.15% - C：≤0.005% - N：≤0.005% - Fe：≤0.003% - Ni：≤0.003% - Cr：≤0.003% - Si：≤0.003% - Nb：≤0.003% - W：≤0.002% - Mo：≤0.001% - Ti：≤0.001% - Mn：≤0.001% - Sn：≤0.001% - Ca：≤0.001% - Al：≤0.001% - Cu：≤0.001% - Mg：≤0.001% - P：≤0.001% FTa-2： - Ta：≥99.95% - H：≤0.003% - O：≤0.18% - C：≤0.008% - N：≤0.015% - Fe：≤0.005% - Ni：≤0.005% - Cr：≤0.003% FTa-3： - Ta：≥99.93% - H：≤0.005% - O：≤0.20% - C：≤0.015% - N：≤0.015% - Fe：≤0.005% - Ni：≤0.005% - Cr：≤0.005% FTa-4： - Ta：≥99.5% - H：≤0.01% - O：≤0.30% - C：≤0.02% - N：≤0.045% - Fe：≤0.02% - Ni：≤0.02% - Cr：≤0.02% FTaNb-3： - Nb：2.5%～3.5% - H：≤0.01% - O：≤0.30% - C：≤0.05% - N：≤0.02% - Fe：≤0.03% - Ni：≤0.02% FTaNb-20： - Nb：17%～23% - H：≤0.01% - O：≤0.30% - C：≤0.05% - N：≤0.02% - Fe：≤0.03% - Ni：≤0.02% 注：钼含量用减量法计算。 3.3 物理性能 产品的物理性能应符合相关标准规定，包括松装密度、费氏平均粒径及粒度组成等要求。 3.4 粒度组成 产品粒度组成应符合标准规定，如用户有特殊要求，可由供需双方协商确定。
