YS/T 513-2013镍包铜复合粉

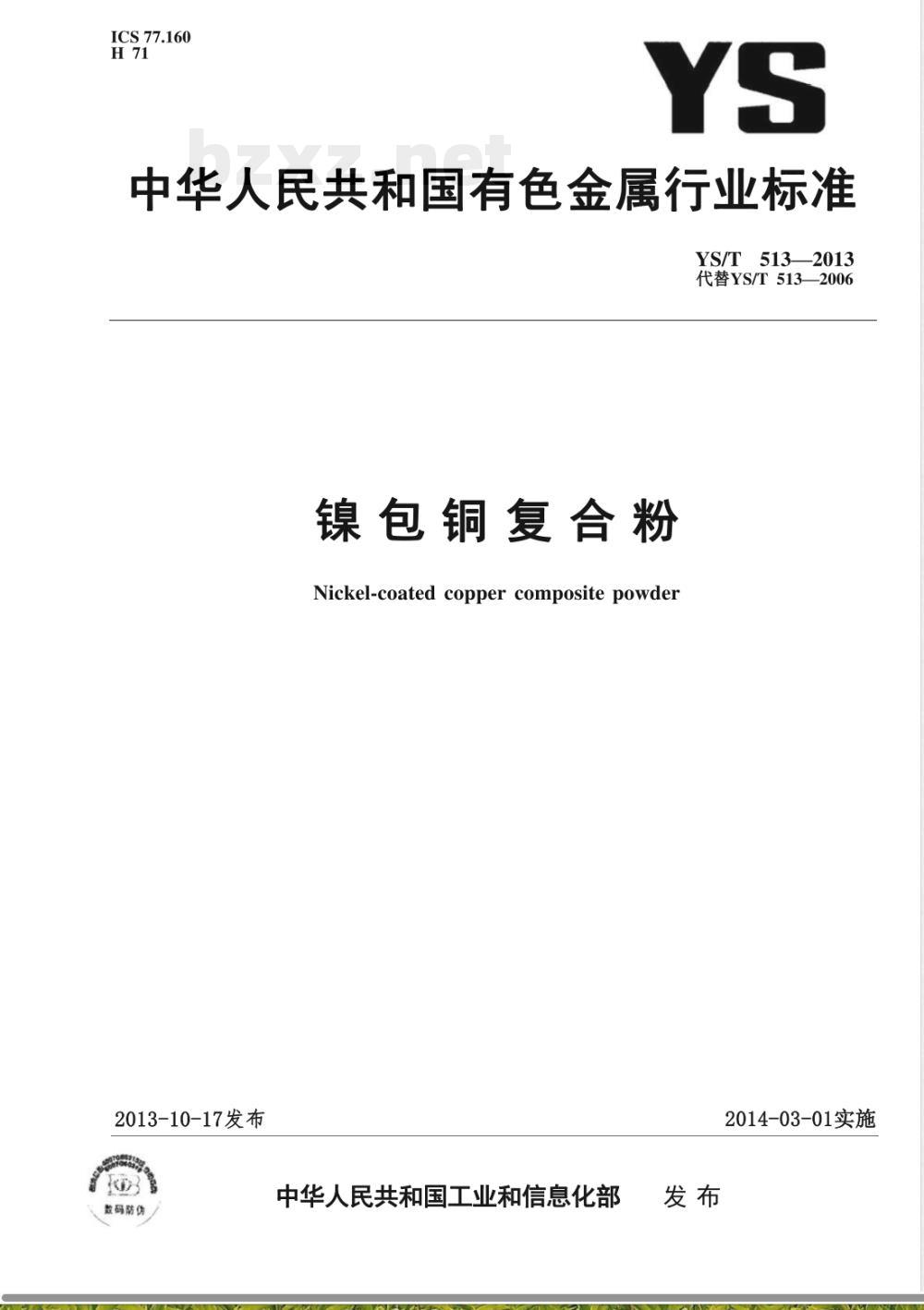

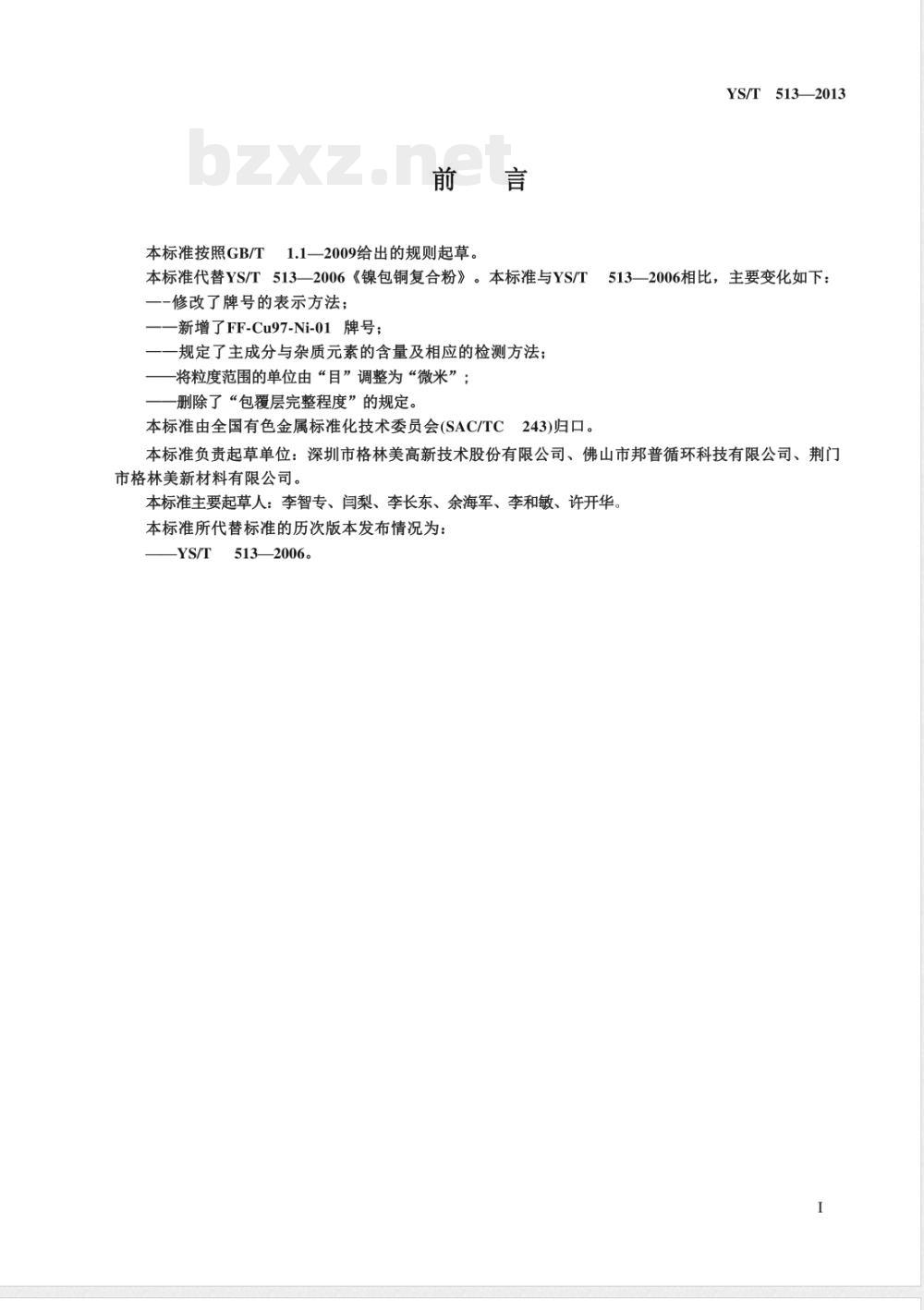

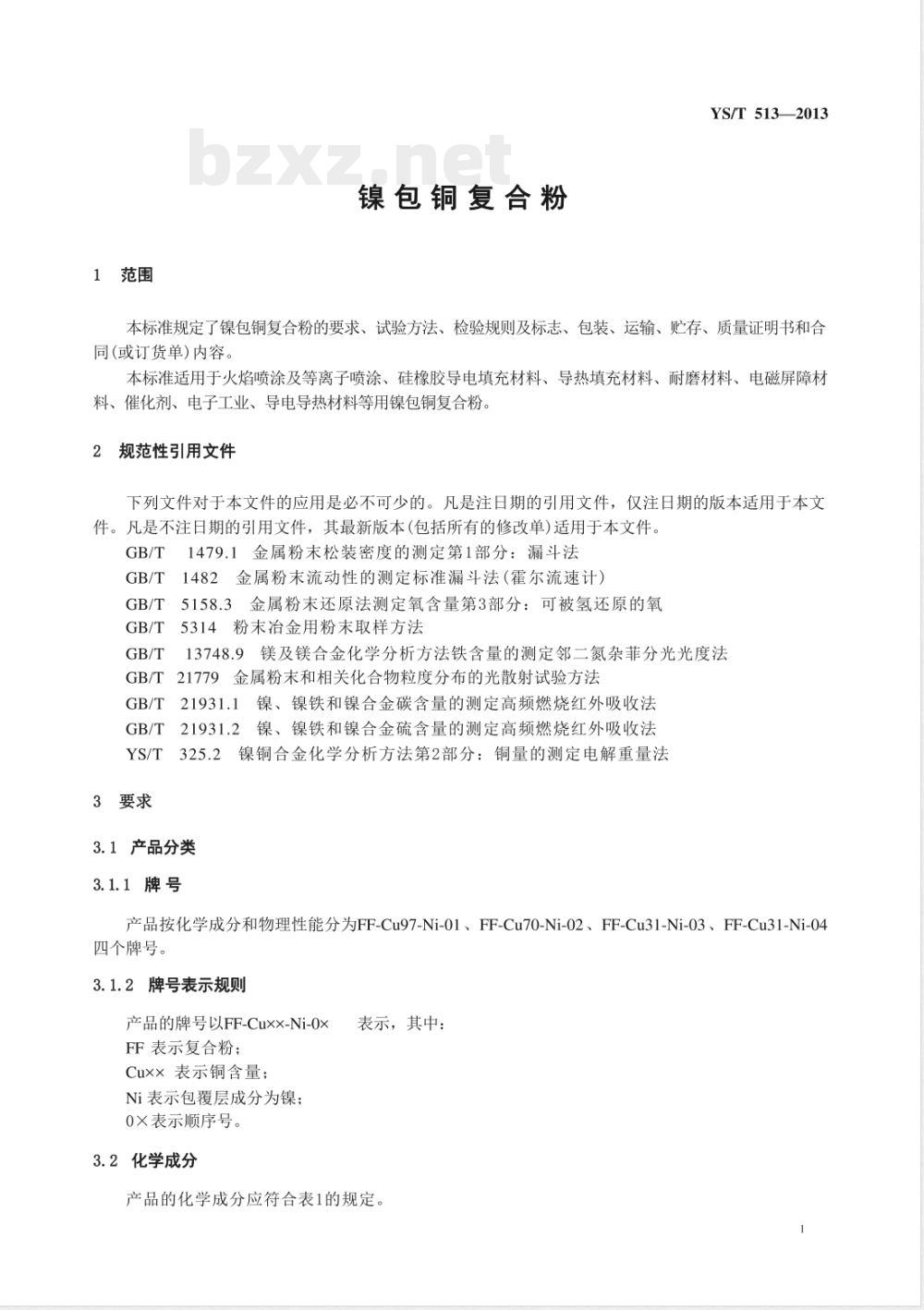

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 513—2013 代替YS/T 513—2006 镍包铜复合粉 Nickel-coated Copper Composite Powder 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 513—2006《镍包铜复合粉》。 本标准与YS/T 513—2006相比，主要变化如下： ——修改了牌号的表示方法； ——新增了FF-Cu97-Ni-01牌号； ——规定了主成分与杂质元素的含量及相应的检测方法； ——将粒度范围的单位由“目”调整为“微米”； ——删除了“包覆层完整程度”的规定。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：深圳市格林美高新技术股份有限公司、佛山市邦普循环科技有限公司、荆门市格林美新材料有限公司。 本标准主要起草人：李智专、闫梨、李长东、余海军、李和敏、许开华。 本标准所代替标准的历次版本发布情况为：YS/T 513—2006。 1 范围 本标准规定了镍包铜复合粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于火焰喷涂及等离子喷涂、硅橡胶导电填充材料、导热填充材料、耐磨材料、电磁屏蔽材料、催化剂、电子工业、导电导热材料等用镍包铜复合粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 5158.3 金属粉末 还原法测定氧含量 第3部分：可被氢还原的氧 GB/T 5314 粉末冶金用粉末取样方法 GB/T 13748.9 镁及镁合金化学分析方法 铁含量的测定 邻二氮杂菲分光光度法 GB/T 21779 金属粉末和相关化合物粒度分布的光散射试验方法 GB/T 21931.1 镍、镍铁和镍合金碳含量的测定 高频燃烧红外吸收法 GB/T 21931.2 镍、镍铁和镍合金硫含量的测定 高频燃烧红外吸收法 YS/T 325.2 镍铜合金化学分析方法 第2部分：铜量的测定 电解重量法 3 要求 3.1 产品分类 3.1.1 牌号 产品按化学成分和物理性能分为FF-Cu97-Ni-01、FF-Cu70-Ni-02、FF-Cu31-Ni-03、FF-Cu31-Ni-04四个牌号。 3.1.2 牌号表示规则 产品牌号表示为FF-Cuxx-Ni-0x，其中： FF表示复合粉； Cuxx表示铜含量； Ni表示包覆层成分为镍； 0x表示顺序号。 3.2 化学成分 产品的化学成分应符合表1规定。 表1 产品化学成分（质量分数/%） FF-Cu97-Ni-01：Cu 95.0～99.0，Ni为余量，Fe≤0.1，S≤0.1，O≤0.5。 FF-Cu70-Ni-02：Cu 68.0～72.0，Ni为余量，Fe≤0.1，S≤0.1，O≤1.0。 FF-Cu31-Ni-03：Cu 30.0～33.0，Ni为余量，Fe≤0.1，S≤0.1，O≤1.0。 FF-Cu31-Ni-04：Cu 30.0～33.0，Ni为余量，Fe≤0.1，S≤0.1，O≤1.0。 3.3 产品的物理性能 产品的粒度组成、流动性、松装密度应符合表2规定。 表2 产品物理性能 FF-Cu97-Ni-01： 粒度范围＜150 μm； ＞109 μm含量≥90%； ＜109 μm且＞45 μm含量＜5%； ＜45 μm含量＜5%； 流动性＜50 s/50g； 松装密度1.5～3.0 g/cm3。 FF-Cu70-Ni-02： ＞109 μm含量≥85%； 109 μm～45 μm含量＜10%； ＜45 μm含量＜5%； 流动性＜40 s/50g； 松装密度＞2.0 g/cm3。 FF-Cu31-Ni-03： ＞75 μm含量≥85%； 75 μm～38 μm含量＜10%； ＜38 μm含量＜5%； 流动性＜30 s/50g； 松装密度＞3.0 g/cm3。 FF-Cu31-Ni-04： ＞75 μm含量≥85%； 75 μm～38 μm含量＜10%； ＜38 μm含量＜5%； 流动性＜40 s/50g； 松装密度＞2.0 g/cm3。 注：如需方对物理性能有特殊要求，由供需双方协商确定，并在合同中注明。 3.4 外观质量 产品应呈银灰色粉末状，无其他颜色混杂；产品应洁净、干燥、均匀，不得有结块及目视可见的外来夹杂物。 4 试验方法 4.1 产品的化学成分检验方法按相关标准规定进行。
