本标准规定了硬质合金螺旋刀片的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书以及合同（或订货单）内容。本标准适用于硬质合金螺旋刀片。 　

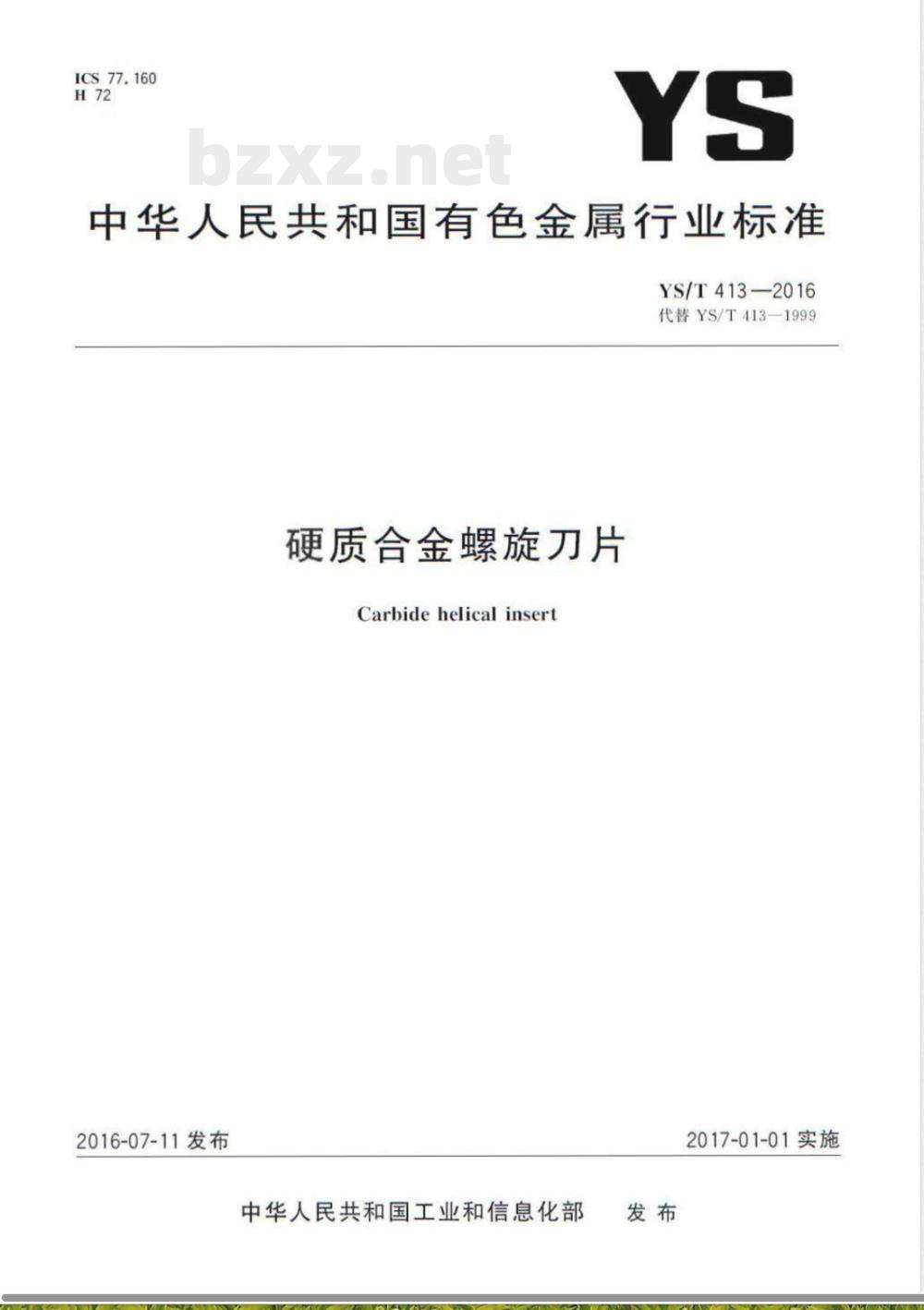

ICS77.160免费标准下载网bzxz
中华人民共和国有色金属行业标准YS/T413—2016
代替YS/T413—1999
硬质合金螺旋刀片
Carbidehelicalinsert
2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

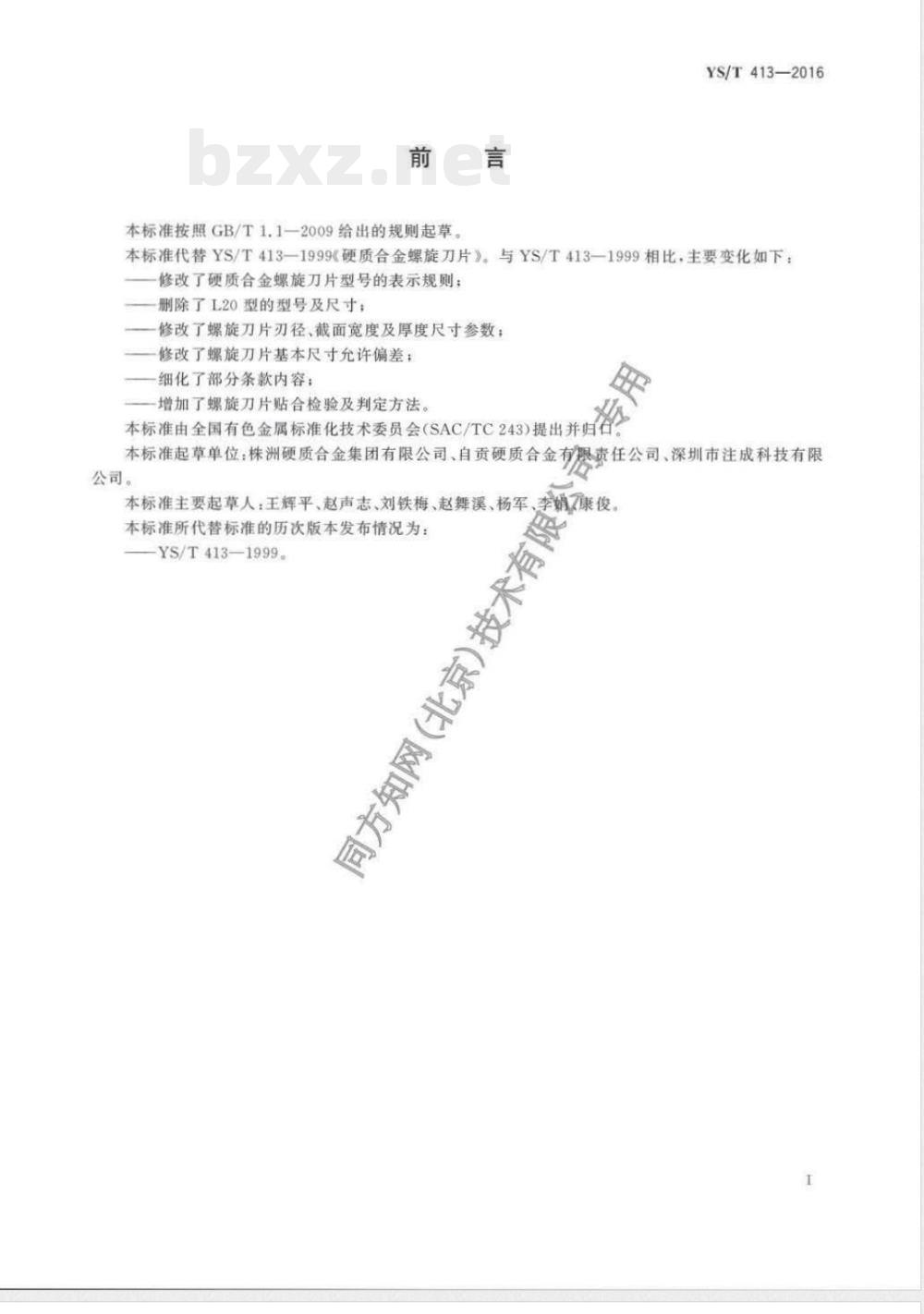

本标准按照GB/T1.1-2009给出的规则起草。YS/T413—2016
本标准代替YS/T413-1999《硬质合金螺旋刀片》。与YS/T413—1999相比，主要变化如下：修改了硬质合金螺旋刀片型号的表示规则；一删除了L20型的型号及尺寸；
修改了螺旋刀片刃径、截面宽度及厚度尺寸参数；一修改了螺旋刀片基本尺寸允许偏差；一细化了部分条款内容；
一增加了螺旋刀片贴合检验及判定方法。本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归本标准起草单位：株洲硬质合金集团有限公司、自贡硬质合金有限责任公司、深圳市注成科技有限公司。
本标准主要起草人：王辉平、赵声志、刘铁梅、赵舞溪、杨军、李娟7康俊。本标准所代替标准的历次版本发布情况为：同方知网(北京)技术有限
YS/T413-1999。

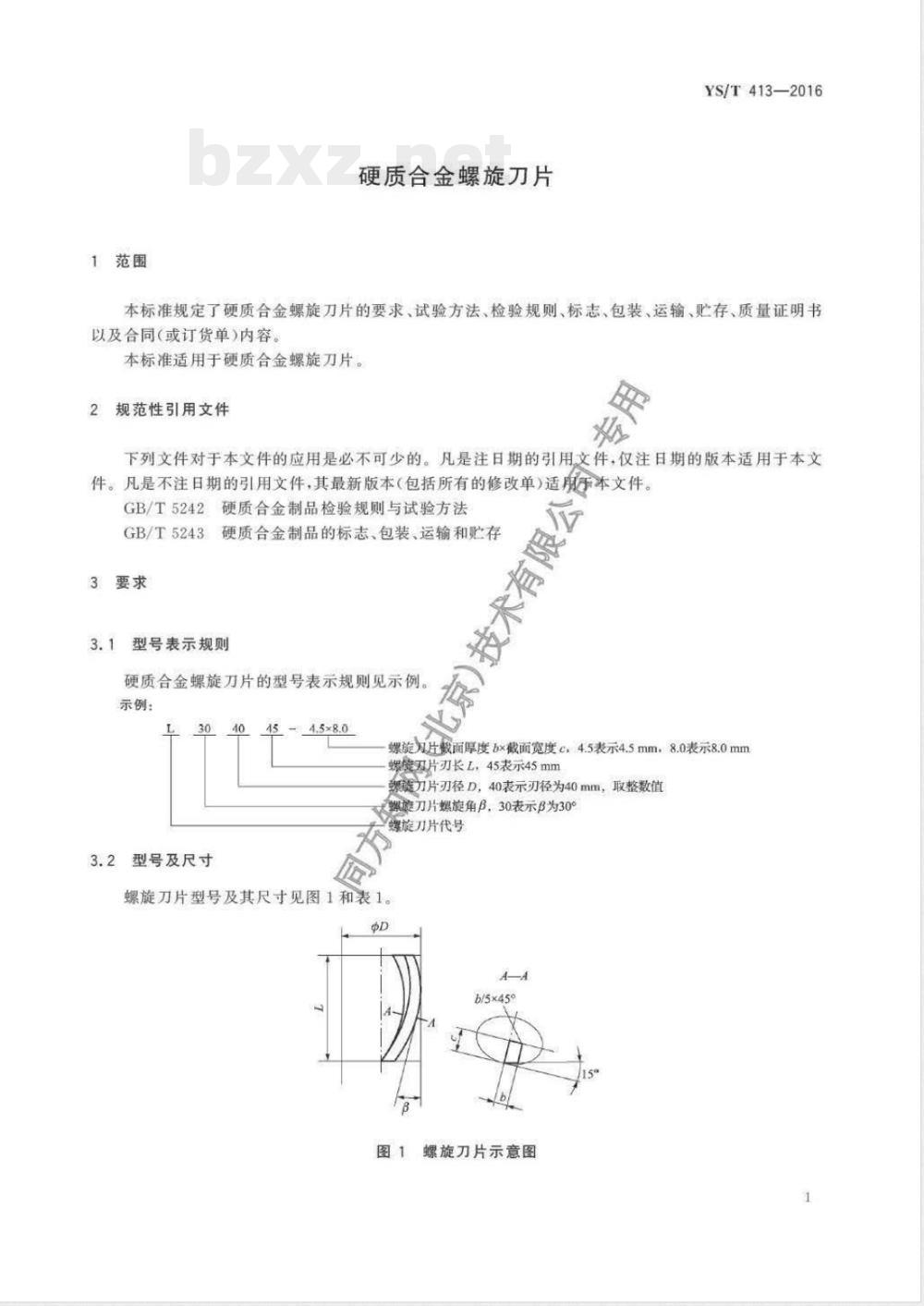

1范围
硬质合金螺旋刀片
YS/T413—2016
本标准规定了硬质合金螺旋刀片的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书以及合同（或订货单）内容。
本标准适用于硬质合金螺旋刀片。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。技术有限公
GB/T5242硬质合金制品检验规则与试验方法GB/T5243硬质合金制品的标志、包装、运输和贮存3要求
3.1型号表示规则
硬质合金螺旋刀片的型号表示规则见示例。示例：
3.2型号及尺寸
螺旋为片载面厚度bx截面宽度c，4.5表示4.5mm，8.0表示8.0mm螺炭卫片刃长L，45表示45mm
繁施力片刃径D，40表示刃径为40mm，取整数值螺旋刀片螺旋角β：30表示β为30°螺旋刀片代号

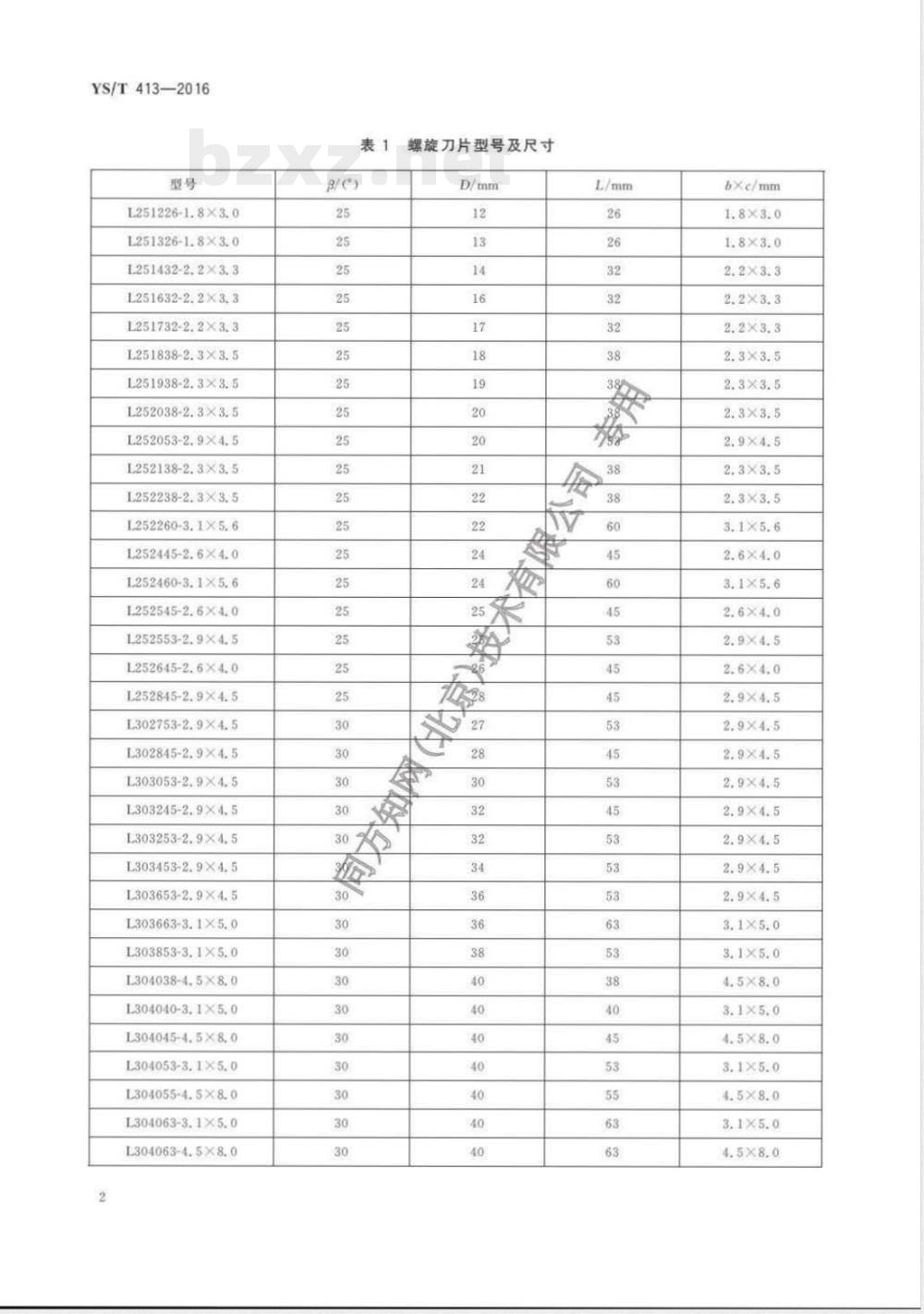

螺旋刀片型号及其尺寸见图1和表1。pD
b/5x459
螺旋刀片示意图
YS/T413—2016
L251226-1.8X3.0
L251326-1.8X3.0
L251432-2.2X3.3
L251632-2.2X3.3
L251732-2.2X3.3
L251838-2.3X3.5
L251938-2.3X3.5
L252038-2.3X3.5
L252053-2.9X4.5
L252138-2.3.X3.5
L252238-2.3X3.5
L252260-3.1X5.6
L252445-2.6X4.0
L252460-3.1X5.6
L252545-2.6X4.0
L252553-2.9X4.5
L252645-2.6X4.0
L252845-2.9X4.5
L302753-2.9X4.5
L302845-2.9X4.5
L303053-2.9X4.5
L303245-2.9X4.5
L303253-2.9X4,5
L303453-2.9X4.5
L303653-2.9X4.5
L303663-3.1X5.0
L303853-3.1X5.0
L304038-4.5X8.0
L304040-3.1X5.0
L304045-4.5X8.0
L304053-3.1X5.0
L304055-4.5X8.0
L304063-3.1X5.0
L304063-4.5X8.0
螺旋刀片型号及尺寸
L304070-3.1X5.0
L3040100-3.1X5.6
L304253-3.1X5.0
L304453-3.1X5.0
L304563-3.1X5.0
L304653-3.1X5.0
L304853-3.1X5.0
L305038-4.5X8.0
L305040-4.5X8.0
L305050-3.1X5.6
L305053-3.1X5.0
L305053-4.5X8.0
L305055-4.5X8.0
L305063-3.1X5.0
L305663-3.1X5.6
L306363-3.1X5.6
L307563-3.1X5.6
L308045-3.0X6.0
L308063-3.1X5.6
L3010050-3.0X6.0

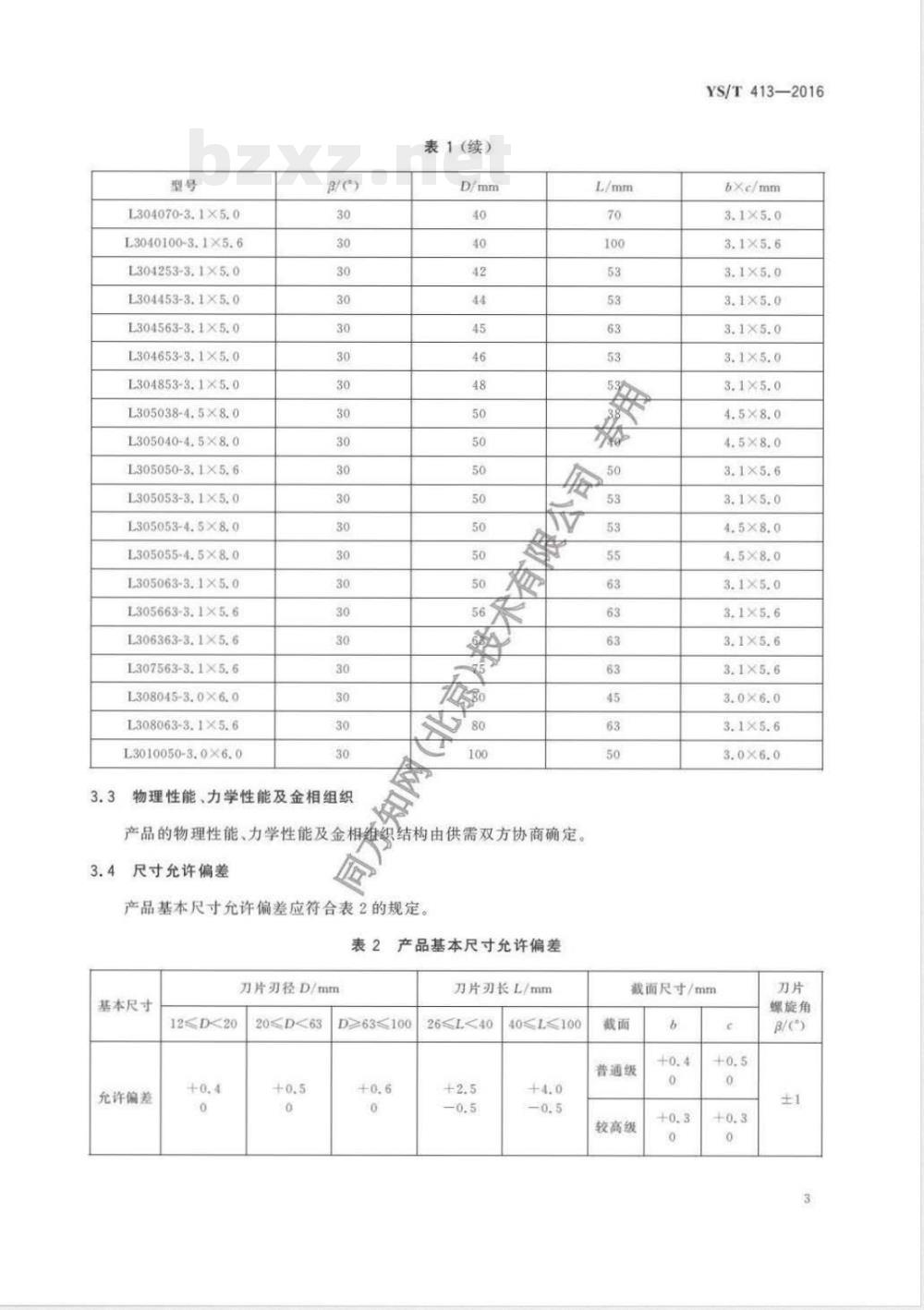

物理性能、力学性能及金相组织表1(续）
产品的物理性能、力学性能及金相组织结构由供需双方协商确定。尺寸允许偏差
产品基本尺寸允许偏差应符合表2的规定。表2产品基本尺寸允许偏差
基本尺寸
充许偏差
刀片刃径D/mm
12≤20
20≤D<63
D>63≤100
刀片刃长L/mm
26≤L<40
40≤100
YS/T413—2016
6Xc/mm
截面尺寸/mm
普通级
较高级
螺旋角
YS/T413-—2016
3.5贴合
3.5.1将螺旋刀片前端面贴合专用量具，贴合长度不低于80%，测量最大间隙值。最大间应符合表3的规定。
允许最大间隙
L≤32
32测量螺旋刀片尾部摆开的最大间隙值。最大间隙应符合表4的规定。3.5.2
允许最大间隙
L≤32
32<≤50
螺旋刀片自然摆放在平台上，测量中部拱起的最大间隙值。3.5.3
允许最大间隙
3.6外观质量
L≤32
323.6.1产品表面不应有鼓泡、裂纹、缺口、掉块和严重脏化等缺陷。5070
单位为毫米
80单位为毫米
70L100
大间隙应符合表5的规定。
单位为毫米
50<≤70
70L≤100
3.6.2产品非工作端面允许修磨，但修磨痕迹深度不大于0.5mm，直径应不大于1.5mm。试验方法
4.1产品的物理性能、力学性能以及金相组织检验按GB/T5242确定的方法进行。4.2产品尺寸及允许偏差采用相应精度的量具进行。4.3产品贴合采用专用量具和塞尺检验4.4产品的外观质量采用目视检验/必要时，结合相应精度的量具进行。5检验规则
检查和验收
5.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方共同进行。5.2组批
产品应成批提交验收。每批由同一原料、同一工艺、同一型号的产品组成。每批数量根据需方要求4
而定。
检验项目及取样数量
产品检验项目及取样数量应符合表6的规定。表6
检验项目
物理性能、力学性能及金相组织尺寸及充许偏差
外观质量
检验结果的判定
产品检验项目及取样数量
取样数量
按GB/T5242的规定进行
随机抽取半数受检批量
要求的章条号
YS/T413—2016
试验方法的章条号
5.4.1产品的物理性能、力学性能以及金相组织结构检验结果的判能接GB/T5242的规定进行。有限公
5.4.2产品的尺寸及允许偏差检验，随机抽取一半数量的受检产品批量进行，合格则判该批产品合格，如有一件不合格，则进行全数检验，逐件判定。5.4.3产品的贴合检验不合格，判该件不合格。5.4.4产品的外观质量检验不合格，判该件不合格。标志、包装、运输、贮存和质量证明书6
产品的标志、包装、运输和贮存质量证明书，按B/T5243的规定进行。京
合同（或订货单）内容
订购本标准所列产品的合同（或订货单包括下列内容：知
产品名称；
产品型号；
产品净重或数量；
本标准编号，YS/T413-
特殊要求。
YS/T413-2016
中华人民共和国有色金属
行业标准
硬质合金螺旋刀片
YS/T413-2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.spc.org.cn
服务热线：400-168-0010
2017年6月第一版
书号：155066：2-31674
版权专有
傻权必究
