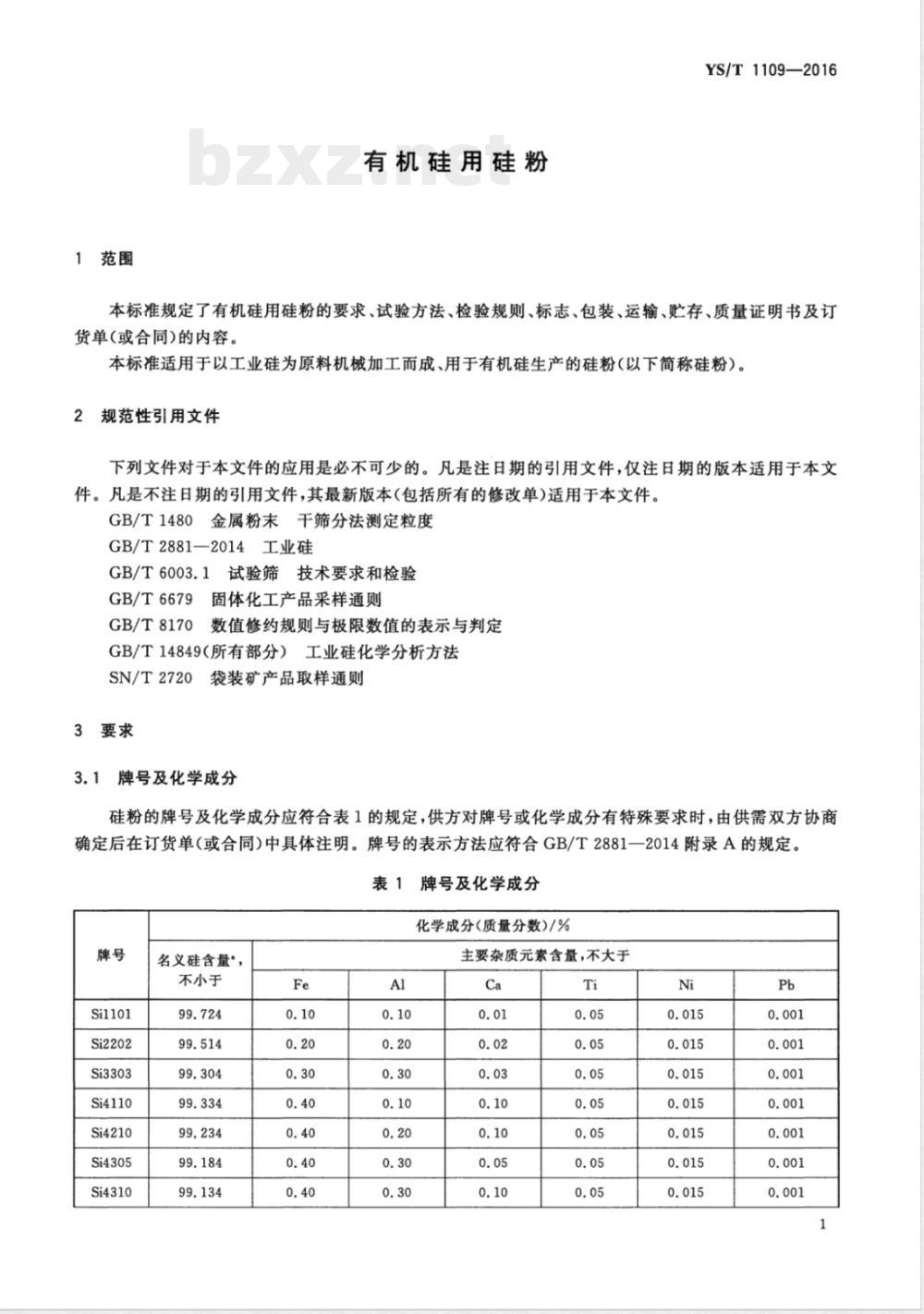

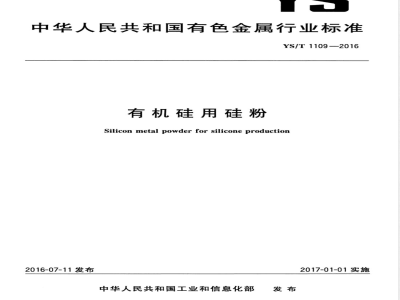

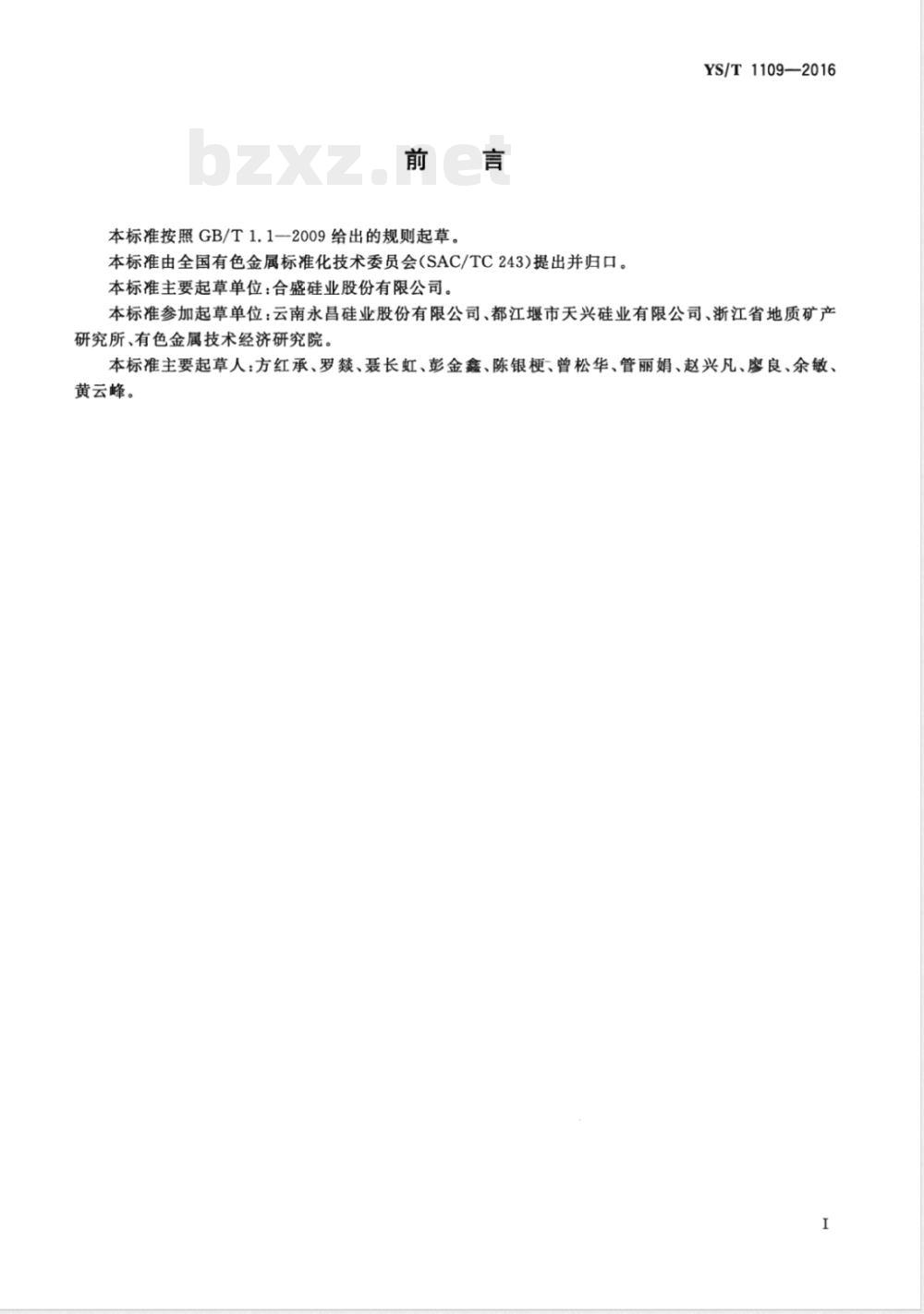

ICS 77.150.99 H81 YS 中华人民共和国有色金属行业标准 YS/T 1109—2016 有机硅用硅粉 Silicon Metal Powder for Silicone Production 2016-07-11 发布 2017-01-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准主要起草单位：合盛硅业股份有限公司。 本标准参加起草单位：云南永昌硅业股份有限公司、都江堰市天兴硅业有限公司、浙江省地质矿产研究所、有色金属技术经济研究院。 本标准主要起草人：方红承、罗燚、聂长虹、彭金鑫、陈银梗、曾松华、管丽娟、赵兴凡、廖良、余敏、黄云峰。 1 范围 本标准规定了有机硅用硅粉的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）的内容。 本标准适用于以工业硅为原料机械加工而成、用于有机硅生产的硅粉（以下简称硅粉）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 2881—2014 工业硅 GB/T 6003.1 试验筛技术要求和检验 GB/T 6679 固体化工产品采样通则 GB/T 8170 数值修约规则与极限数值的表示与判定 GB/T 14849（所有部分）工业硅化学分析方法 SN/T 2720 袋装矿产品取样通则 3 要求 3.1 牌号及化学成分 硅粉的牌号及化学成分应符合表1的规定。供方对牌号或化学成分有特殊要求时，由供需双方协商确定，并在订货单（或合同）中具体注明。牌号表示方法应符合 GB/T 2881—2014 附录A的规定。 表1 牌号及化学成分 Si1101： 名义硅含量：≥99.724% Fe：≤0.10% Al：≤0.10% Ca：≤0.01% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si2202： 名义硅含量：≥99.514% Fe：≤0.20% Al：≤0.20% Ca：≤0.02% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si3303： 名义硅含量：≥99.304% Fe：≤0.30% Al：≤0.30% Ca：≤0.03% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si4110： 名义硅含量：≥99.334% Fe：≤0.40% Al：≤0.10% Ca：≤0.10% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si4210： 名义硅含量：≥99.234% Fe：≤0.40% Al：≤0.20% Ca：≤0.10% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si4305： 名义硅含量：≥99.184% Fe：≤0.40% Al：≤0.30% Ca：≤0.05% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si4310： 名义硅含量：≥99.134% Fe：≤0.40% Al：≤0.30% Ca：≤0.10% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si5210： 名义硅含量：≥99.134% Fe：≤0.50% Al：≤0.20% Ca：≤0.10% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si5310： 名义硅含量：≥99.034% Fe：≤0.50% Al：≤0.30% Ca：≤0.10% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% Si6210： 名义硅含量：≥99.034% Fe：≤0.60% Al：≤0.20% Ca：≤0.10% Ti：≤0.05% Ni：≤0.015% Pb：≤0.001% 注：分析结果的判定采用修约比较法，数值修约规则按 GB/T 8170 的规定进行，修约数位与表中所列极限值数位一致。 注a：名义硅含量应不低于 100% 减去铁、铝、钙、钛、镍、铅元素含量总和的值。 3.2 粒度 硅粉的粒度应符合表2的要求。 表2 粒度要求 ＞355 μm 粒度范围：≤1% ＜45 μm 粒度范围：≤15% 平均粒径：120～200 μm 3.3 水分 硅粉的水分含量应不大于 0.050%。 3.4 外观质量 硅粉外观应呈灰色，为具有金属光泽的粉末。 4 试验方法 4.1 化学成分 硅粉化学成分分析按 GB/T 14849（所有部分）规定的方法进行。 4.2 粒度 4.2.1 测试仪器 4.2.1.1 试验筛应符合 GB/T 6003.1 的要求，宜选用孔径为 45 μm、80 μm、100 μm、140 μm、200 μm、270 μm、355 μm，与盖子和底盘组成一套筛组。 4.2.1.2 筛网堵塞率应不大于 1%，否则应更换新试验筛。 4.2.1.3 顶击式标准筛振筛机振动次数宜设置为 220 次/min。
