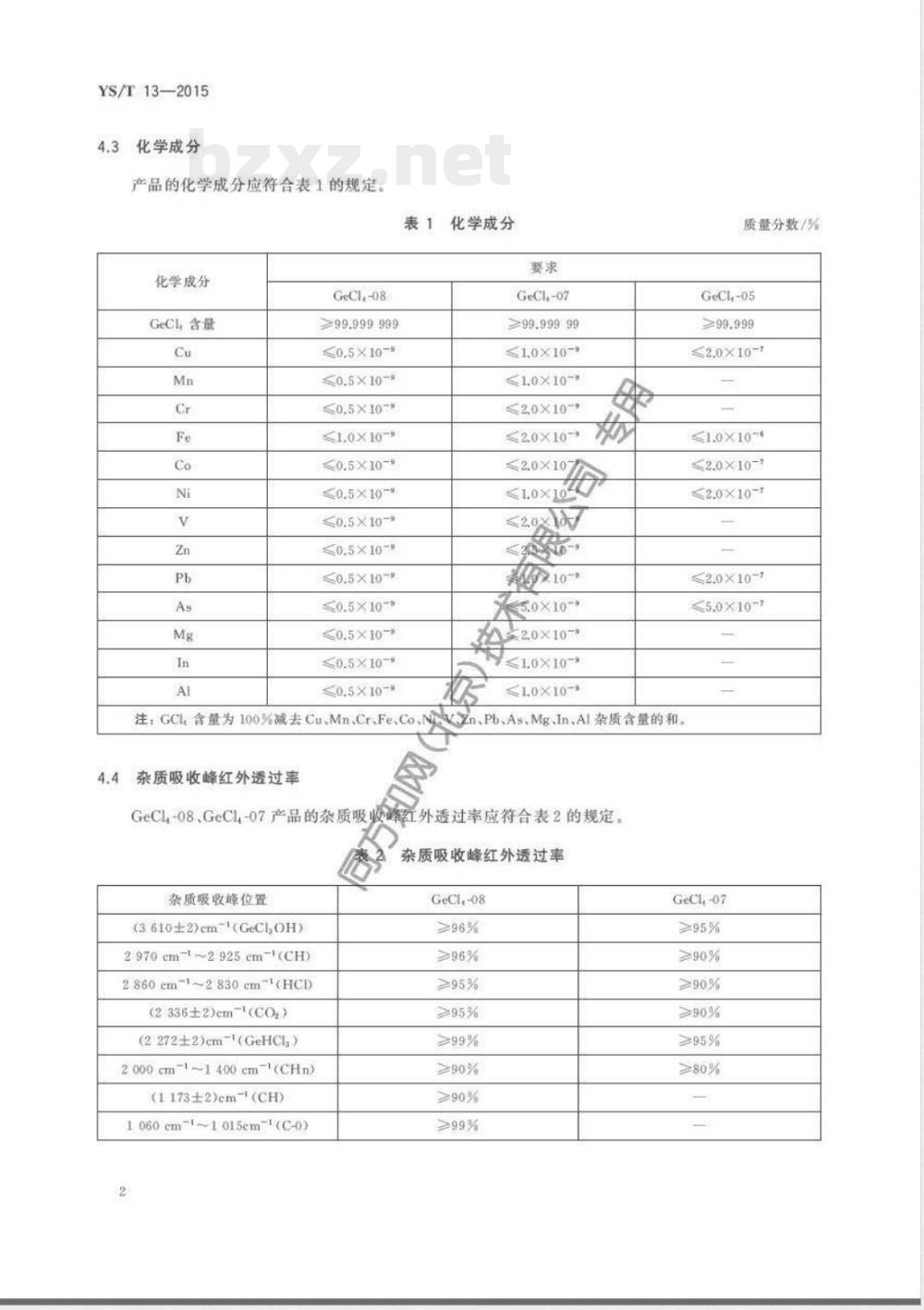

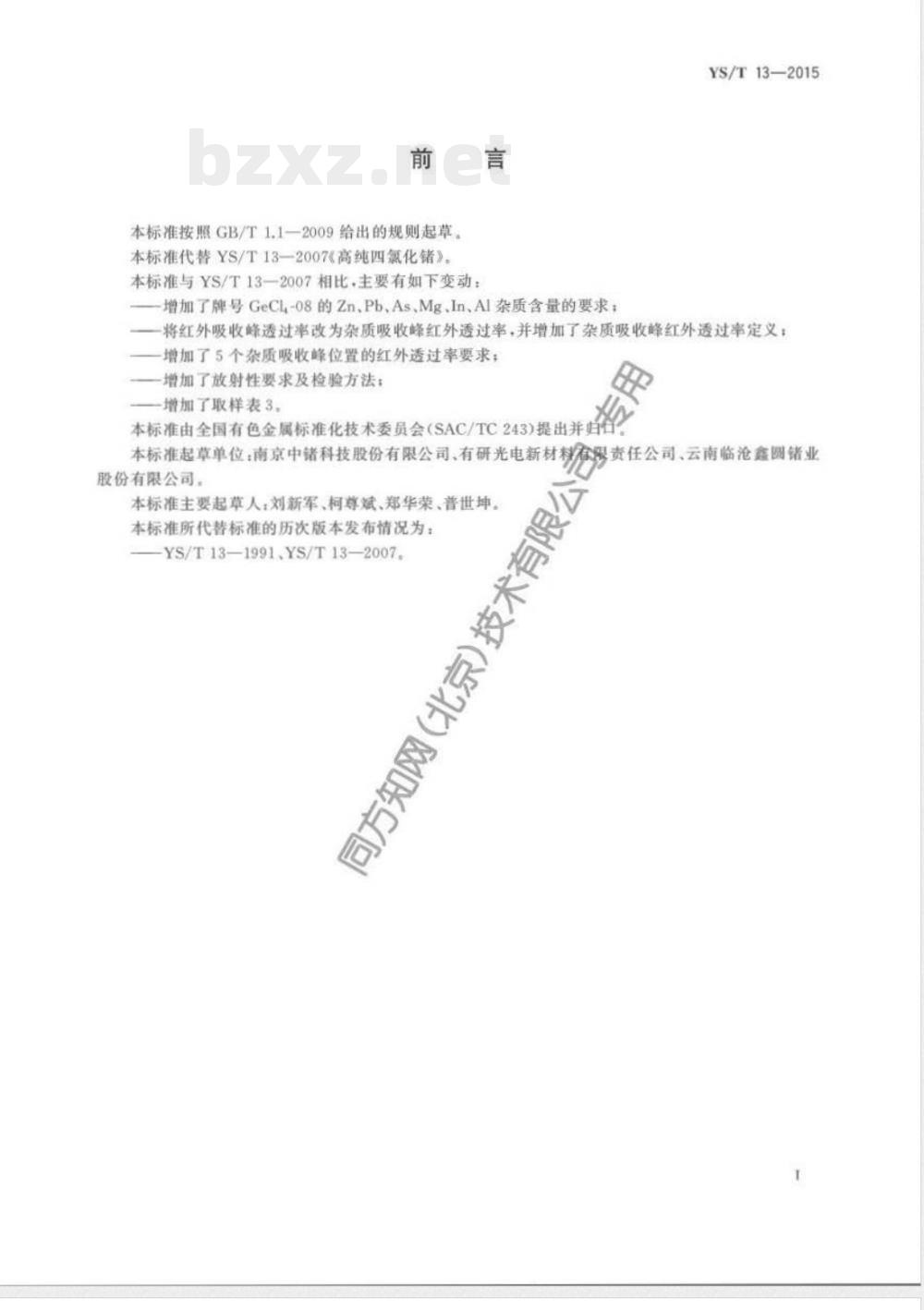

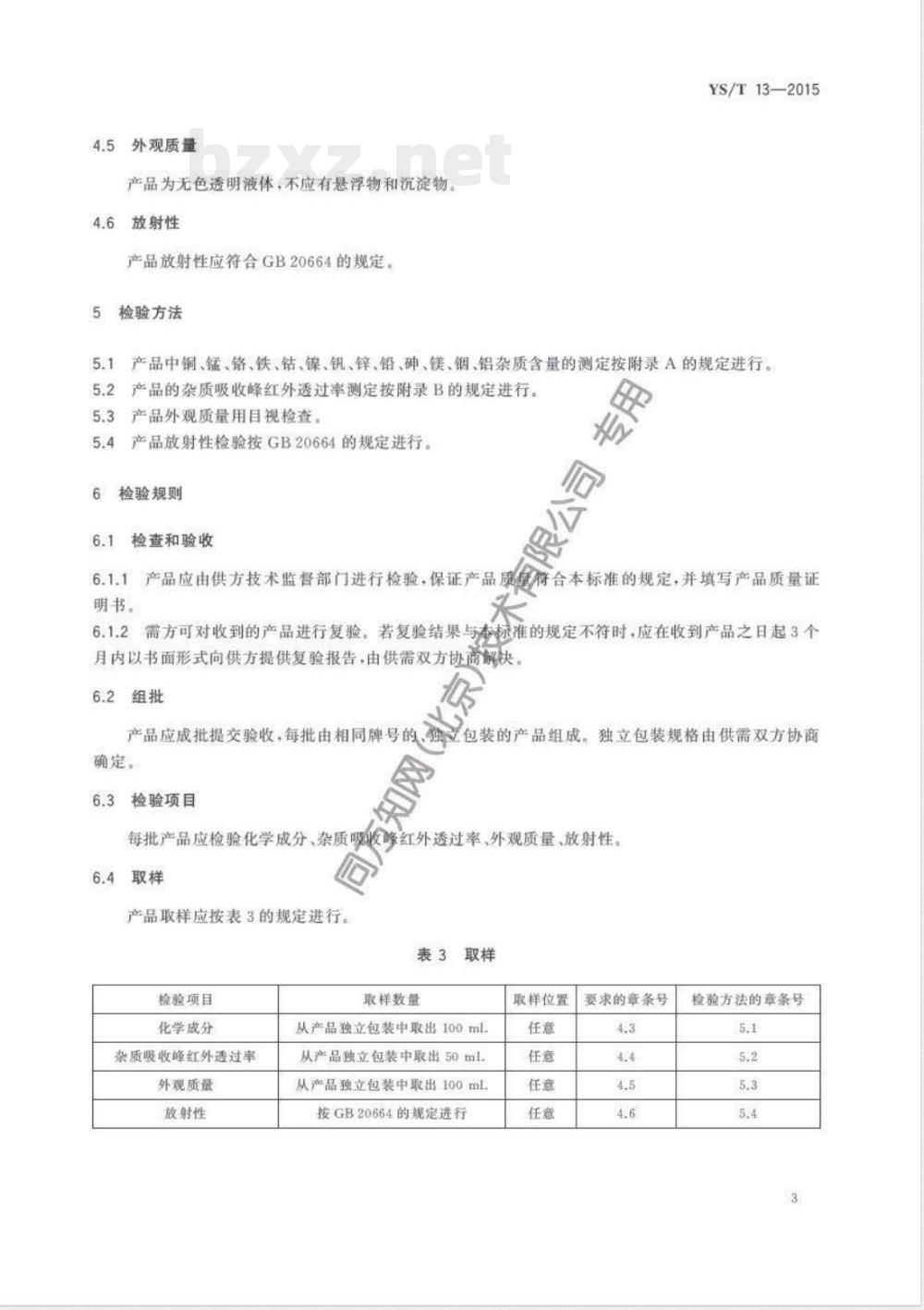

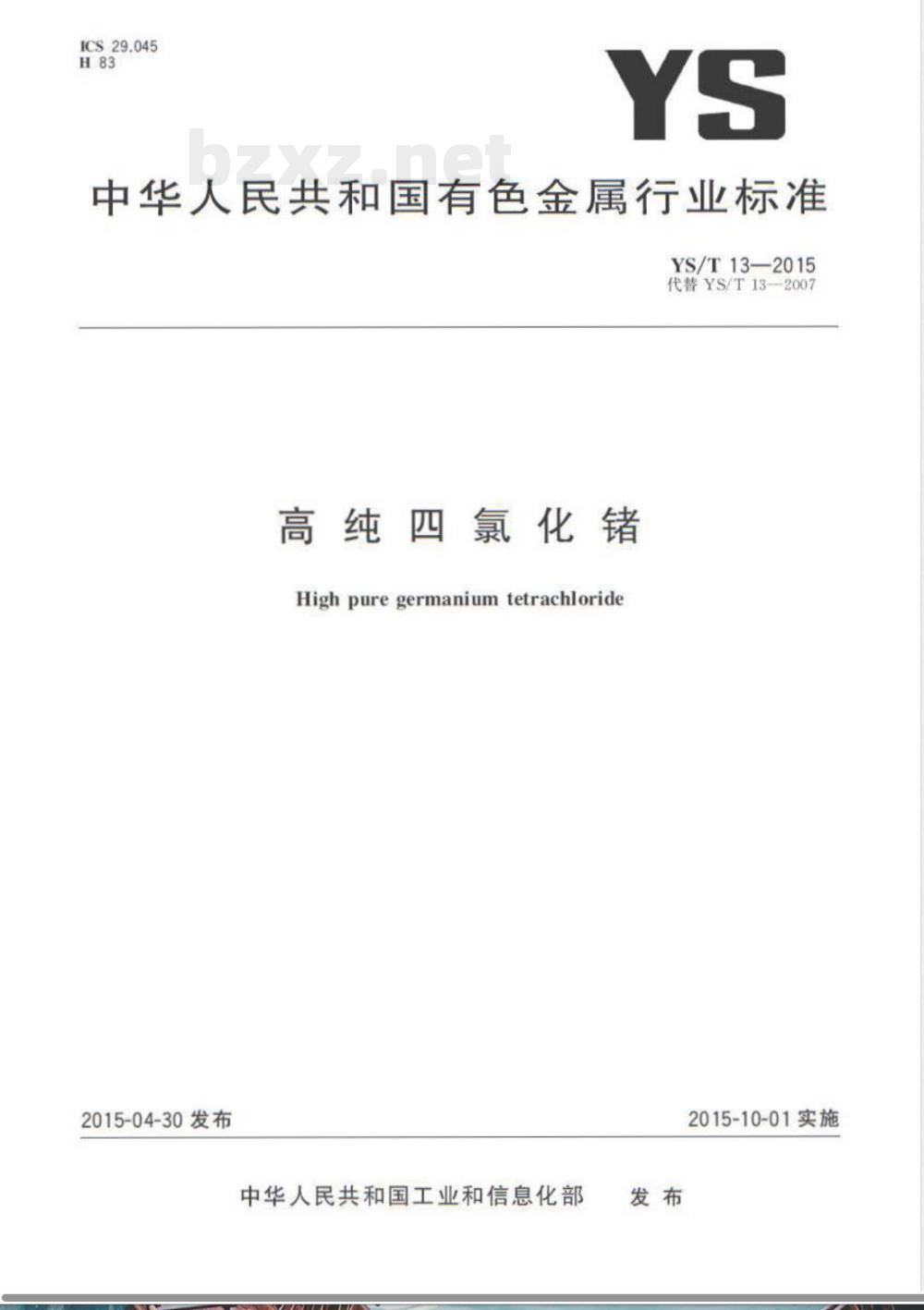

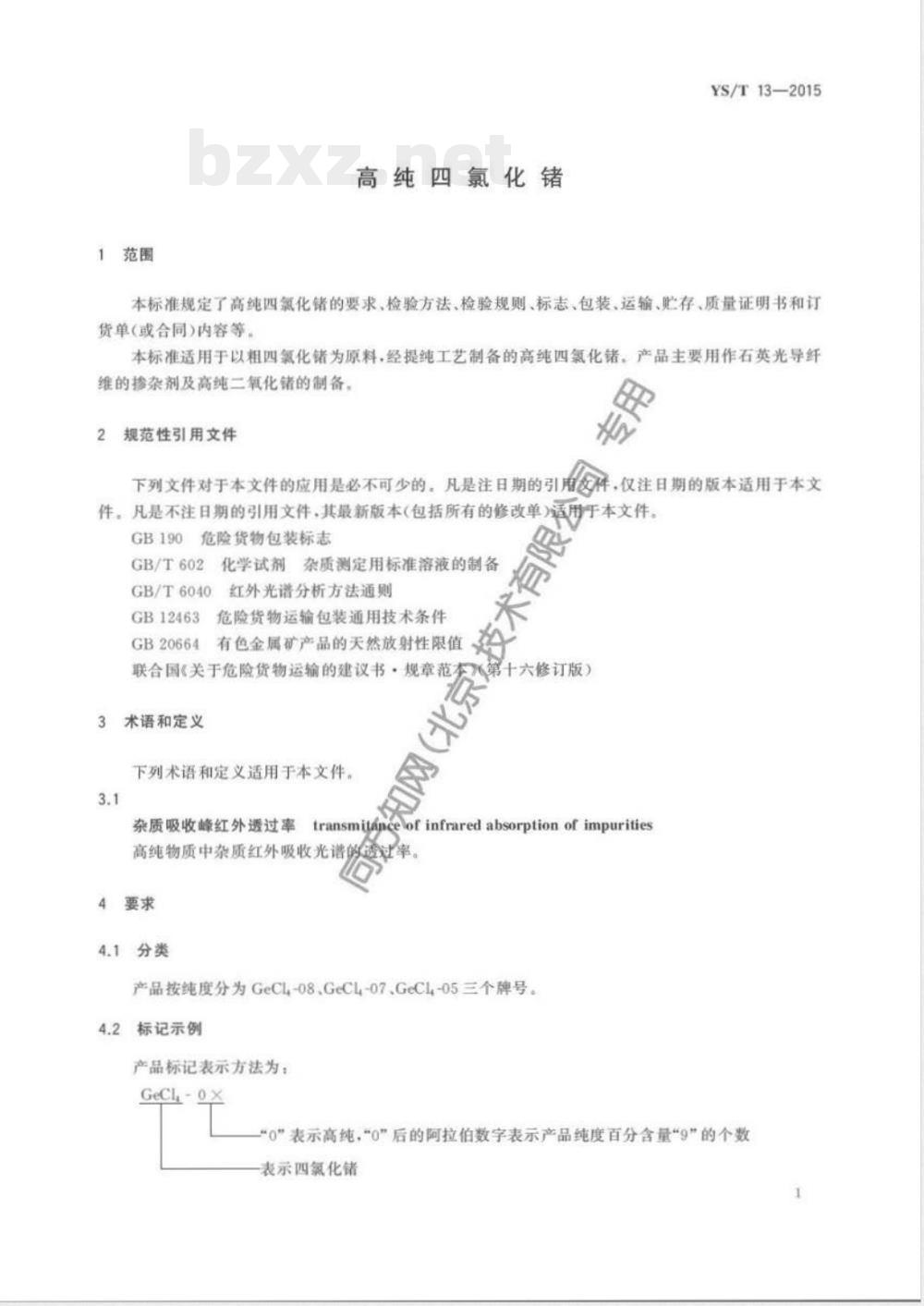

ICS 29.045 H83 YS 中华人民共和国有色金属行业标准 YS/T 13—2015 代替 YS/T 13—2007 高纯四氯化锗 High Pure Germanium Tetrachloride 2015-04-30 发布 2015-10-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 13—2007《高纯四氯化锗》。 本标准与 YS/T 13—2007 相比，主要有如下变动： 1. 增加了牌号 GeCl-08 的 Zn、Pb、As、Mg、In、Al 杂质含量要求； 2. 将红外吸收峰透过率改为杂质吸收峰红外透过率，并增加了杂质吸收峰红外透过率定义； 3. 增加了 5 个杂质吸收峰位置的红外透过率要求； 4. 增加了放射性要求及检验方法； 5. 增加了取样要求。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：南京中锗科技股份有限公司、有研光电新材料有限责任公司、云南临沧鑫圆锗业股份有限公司。 本标准主要起草人：刘新军、柯尊斌、郑华荣、普世坤。 本标准所代替标准的历次版本发布情况为：YS/T 13—1991、YS/T 13—2007。 1 范围 本标准规定了高纯四氯化锗的要求、检验方法、检验规则、标志、包装、运输、贮存、质量证明书和订货单（或合同）内容等。 本标准适用于以粗四氯化锗为原料，经提纯工艺制备的高纯四氯化锗产品，主要用作石英光导纤维的掺杂剂及高纯二氧化锗的制备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 190 危险货物包装标志 GB/T 602 化学试剂 杂质测定用标准溶液的制备 GB/T 6040 红外光谱分析方法通则 GB 12463 危险货物运输包装通用技术条件 GB 20664 有色金属矿产品的天然放射性限值 联合国《关于危险货物运输的建议书·规章范本》第十六修订版 3 术语和定义 下列术语和定义适用于本文件。 3.1 杂质吸收峰红外透过率 transmitance of infrared absorption of impurities 高纯物质中杂质红外吸收光谱的透过率。 4 要求 4.1 分类 产品按纯度分为 GeCl-08、GeCl-07、GeCl-05 三个牌号。 4.2 标记示例 产品标记表示方法为： GeCl-0x 其中：“0”表示高纯，“0”后的阿拉伯数字表示产品纯度百分含量中“9”的个数；GeCl 表示四氯化锗。 4.3 化学成分 产品的化学成分应符合表1的规定。 表1 化学成分 GeCl-08： GeCl4 含量：≥99.999999% Cu：≤0.5×10^-8 Mn：≤0.5×10^-8 Cr：≤0.5×10^-8 Fe：≤1.0×10^-8 Co：≤0.5×10^-8 Ni：≤0.5×10^-8 Zn：≤0.5×10^-8 Pb：≤0.5×10^-8 As：≤0.5×10^-8 Mg：≤0.5×10^-8 In：≤0.5×10^-8 Al：≤0.5×10^-8 GeCl-07： GeCl4 含量：≥99.99999% Cu：≤1.0×10^-7 Mn：≤1.0×10^-7 Cr：≤2.0×10^-7 Fe：≤2.0×10^-7 Co：≤2.0×10^-7 Ni：≤2.0×10^-7 Zn：≤1.0×10^-7 Pb：≤2.0×10^-7 As：≤5.0×10^-7 Mg：≤2.0×10^-7 In：≤1.0×10^-7 Al：≤1.0×10^-7 GeCl-05： GeCl4 含量：≥99.999% Cu：≤2.0×10^-6 Mn：≤1.0×10^-6 Cr：≤2.0×10^-7 Fe：≤2.0×10^-7 Co：≤2.0×10^-7 Ni：≤5.0×10^-7 注：GeCl4 含量为 100% 减去 Cu、Mn、Cr、Fe、Co、Ni、Zn、Pb、As、Mg、In、Al 等杂质含量之和。 4.4 杂质吸收峰红外透过率 GeCl-08、GeCl-07 产品的杂质吸收峰红外透过率应符合表2的规定。 表2 杂质吸收峰红外透过率 杂质吸收峰位置及要求： (3610±2) cm^-1（GeCl4·OH） GeCl-08：≥96% GeCl-07：≥95% 2970 cm^-1～2925 cm^-1（CH） GeCl-08：≥96% GeCl-07：≥90% 2860 cm^-1～2830 cm^-1（HCl） GeCl-08：≥95% GeCl-07：≥90% (2336±2) cm^-1（CO2） GeCl-08：≥95% GeCl-07：≥90% (2272±2) cm^-1（GeHCl3） GeCl-08：≥99% GeCl-07：≥95% 2000 cm^-1～1400 cm^-1（CHn） GeCl-08：≥90% (1173±2) cm^-1（CH） GeCl-08：≥90% 1060 cm^-1～1015 cm^-1（C-O） GeCl-08：≥99%
