YS/T 1156-2016铜铟镓硒靶材

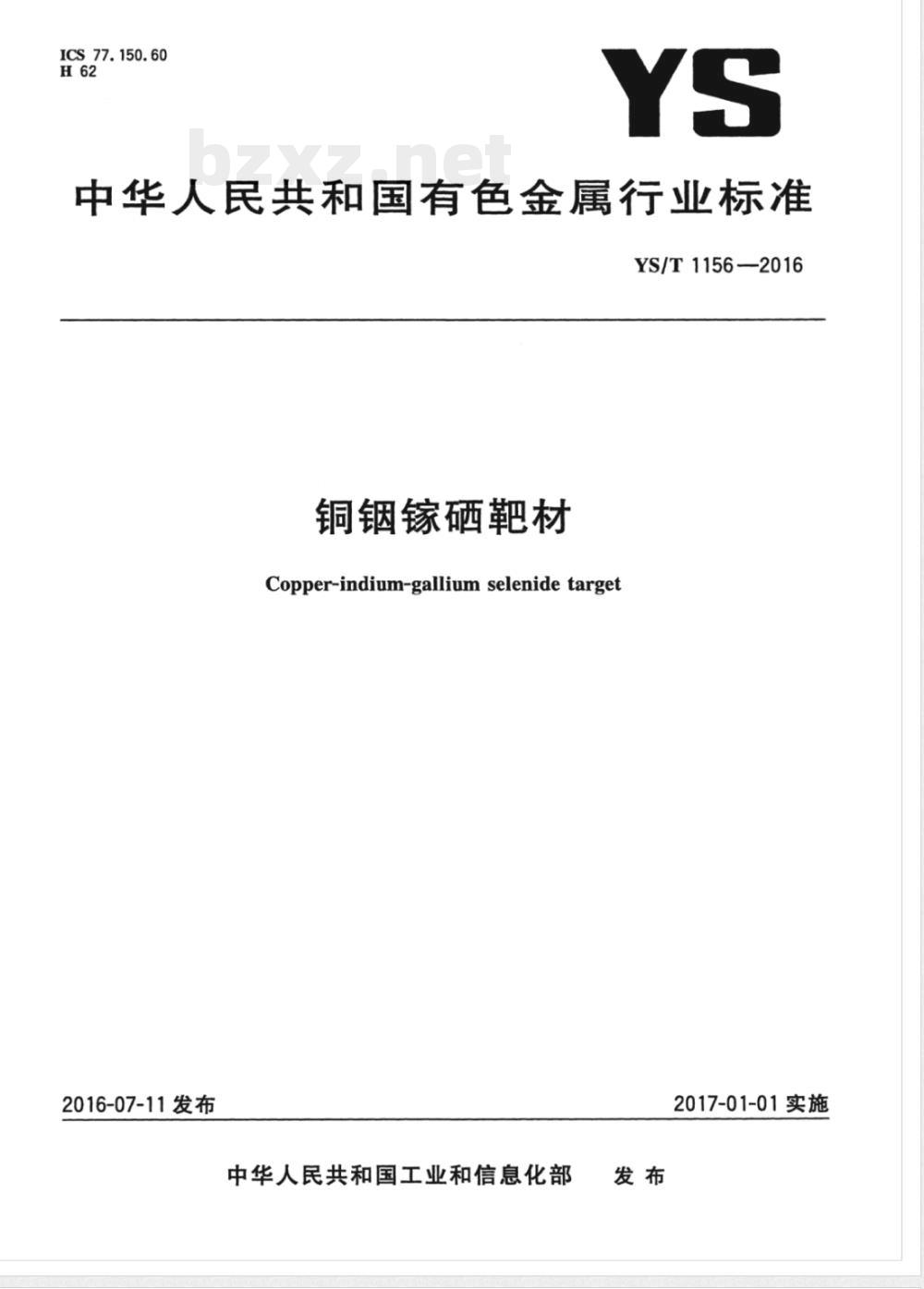

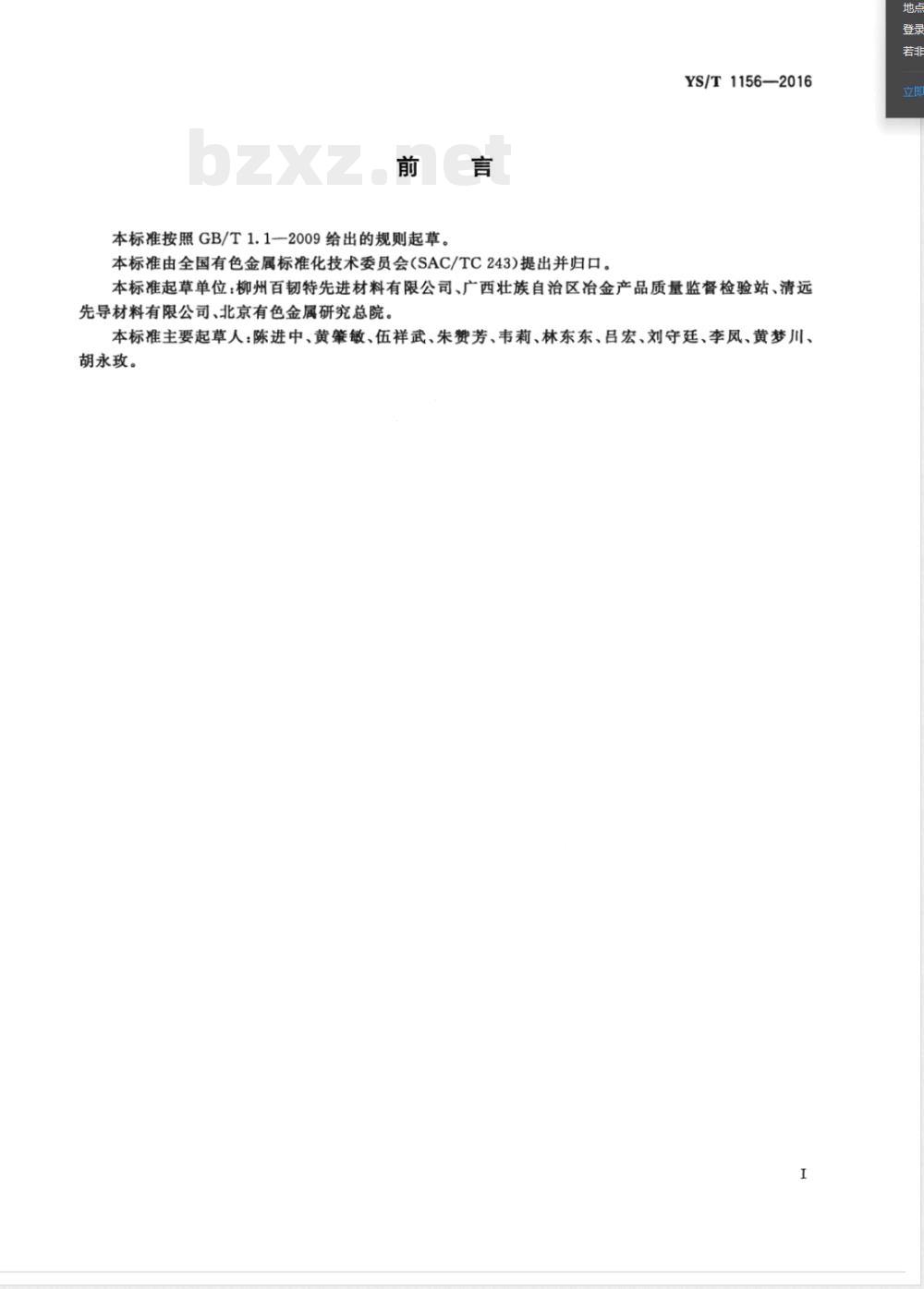

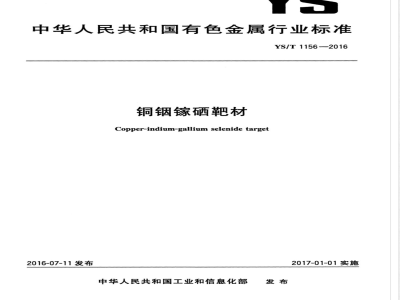

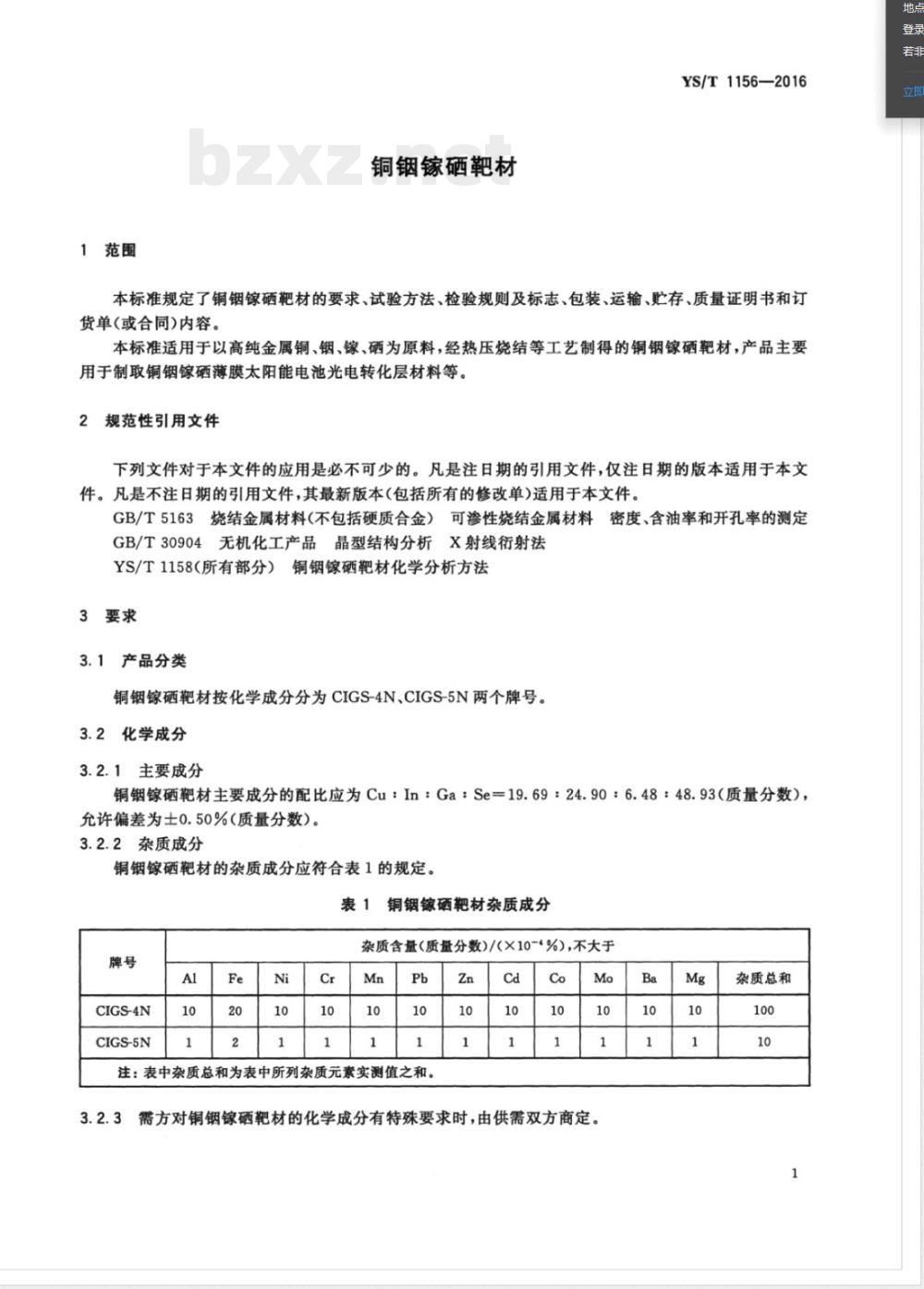

ICS 77.150.60 H62 YS 中华人民共和国有色金属行业标准 YS/T 1156—2016 铜铟镓硒靶材 Copper-indium-gallium selenide target 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 中华人民共和国有色金属行业标准 铜铟镓硒靶材 YS/T 1156—2016 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：柳州百韧特先进材料有限公司、广西壮族自治区冶金产品质量监督检验站、清远先导材料有限公司、北京有色金属研究总院。 本标准主要起草人：陈进中、黄肇敏、伍祥武、朱赞芳、韦莉、林东东、吕宏、刘守廷、李凤、黄梦川、胡永玫。 1 范围 本标准规定了铜铟镓硒靶材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于以高纯金属铜、铟、镓、硒为原料，经热压烧结等工艺制得的铜铟镓硒靶材，产品主要用于制取铜铟镓硒薄膜太阳能电池光电转化层材料等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 5163 烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含油率和开孔率的测定 GB/T 30904 无机化工产品晶型结构分析 X射线衍射法 YS/T 1158（所有部分）铜铟镓硒靶材化学分析方法 3 要求 3.1 产品分类 铜铟镓硒靶材按化学成分分为CIGS-4N、CIGS-5N两个牌号。 3.2 化学成分 3.2.1 主要成分 铜铟镓硒靶材主要成分配比为Cu：In：Ga：Se = 19.69：24.90：6.48：48.93（质量分数），允许偏差±0.50%。 3.2.2 杂质成分 铜铟镓硒靶材杂质成分应符合表1规定： CIGS-4N与CIGS-5N中主要杂质元素包括Al、Fe、Ni、Cr、Mn、Pb、In、Cd、Co、Mo、Be、Mg等。 各杂质含量（质量分数，×10⁻⁴%）要求： CIGS-4N：单项杂质≤10或20；杂质总和≤100 CIGS-5N：单项杂质≤1或2；杂质总和≤10 注：杂质总和为各杂质元素实测值之和。 3.2.3 特殊要求 需方对化学成分有特殊要求时，由供需双方商定。 3.3 物理性能 3.3.1 密度：铜铟镓硒靶材密度不小于5.46 g/cm³。 3.3.2 物相：应为黄铜矿晶型结构。 3.4 物理规格 靶材呈片状或其他形状，其尺寸及偏差由供需双方商定。 3.5 表面质量 3.5.1 颜色应均匀。 3.5.2 表面应平整，无裂纹、明显崩边，无外来夹杂物和污染物。 3.6 内部质量 内部不得有裂纹或异物。 4 试验方法 4.1 化学成分分析方法 Cu、In、Ga、Se含量按YS/T 1158规定进行，铜含量采用主成分差减法计算。杂质元素按YS/T 1158测定。 4.2 物理性能检验方法 密度按GB/T 5163进行；物相按GB/T 30904进行。 4.3 物理规格 用卡尺测量尺寸。 4.4 表面质量 采用目视法检验。 4.5 内部质量 采用超声波扫描显微镜进行检测。 5 检验规则 （原文后续内容未完整识别）
