YS/T 753-2011压力容器用锆及锆合金板材

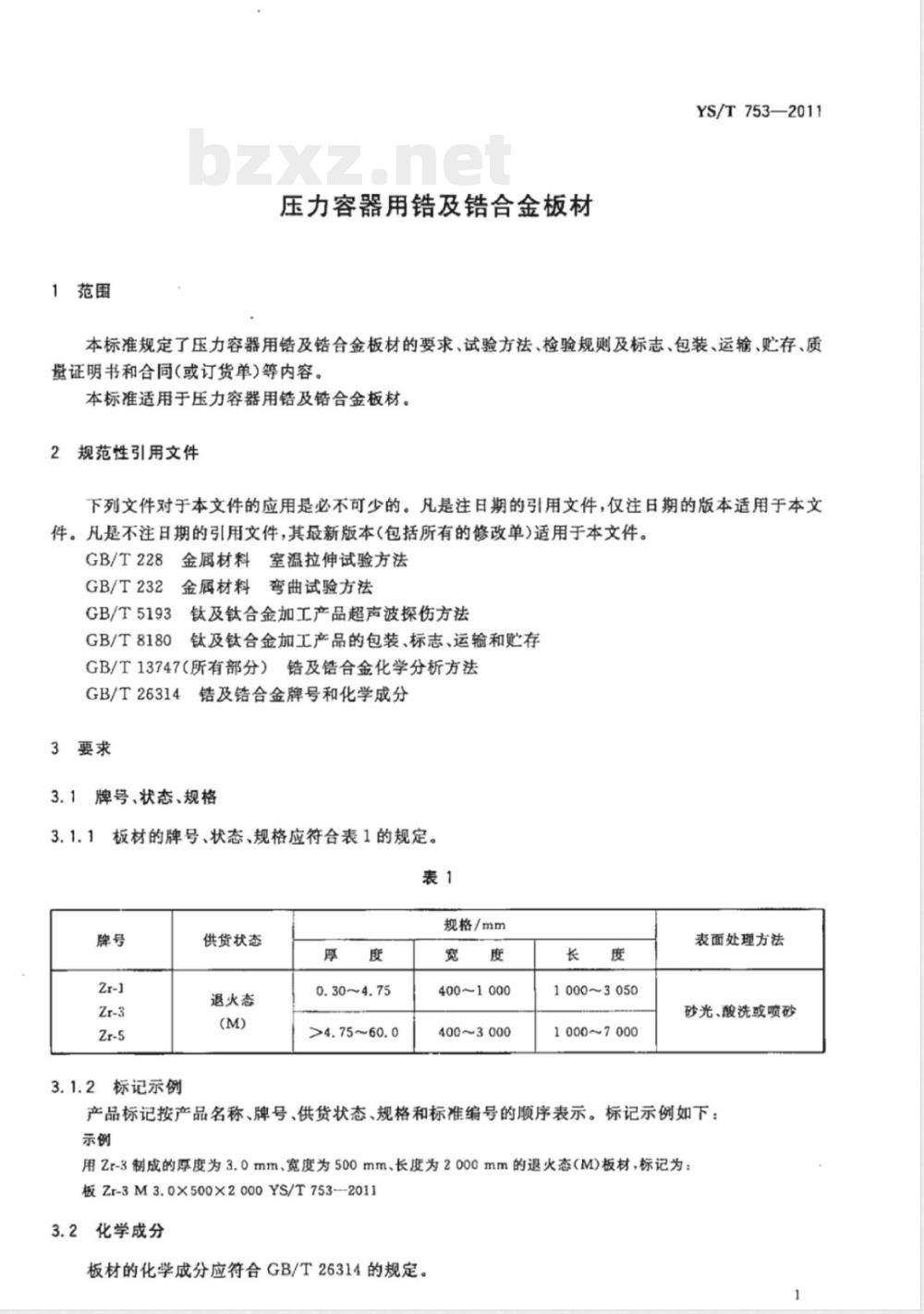

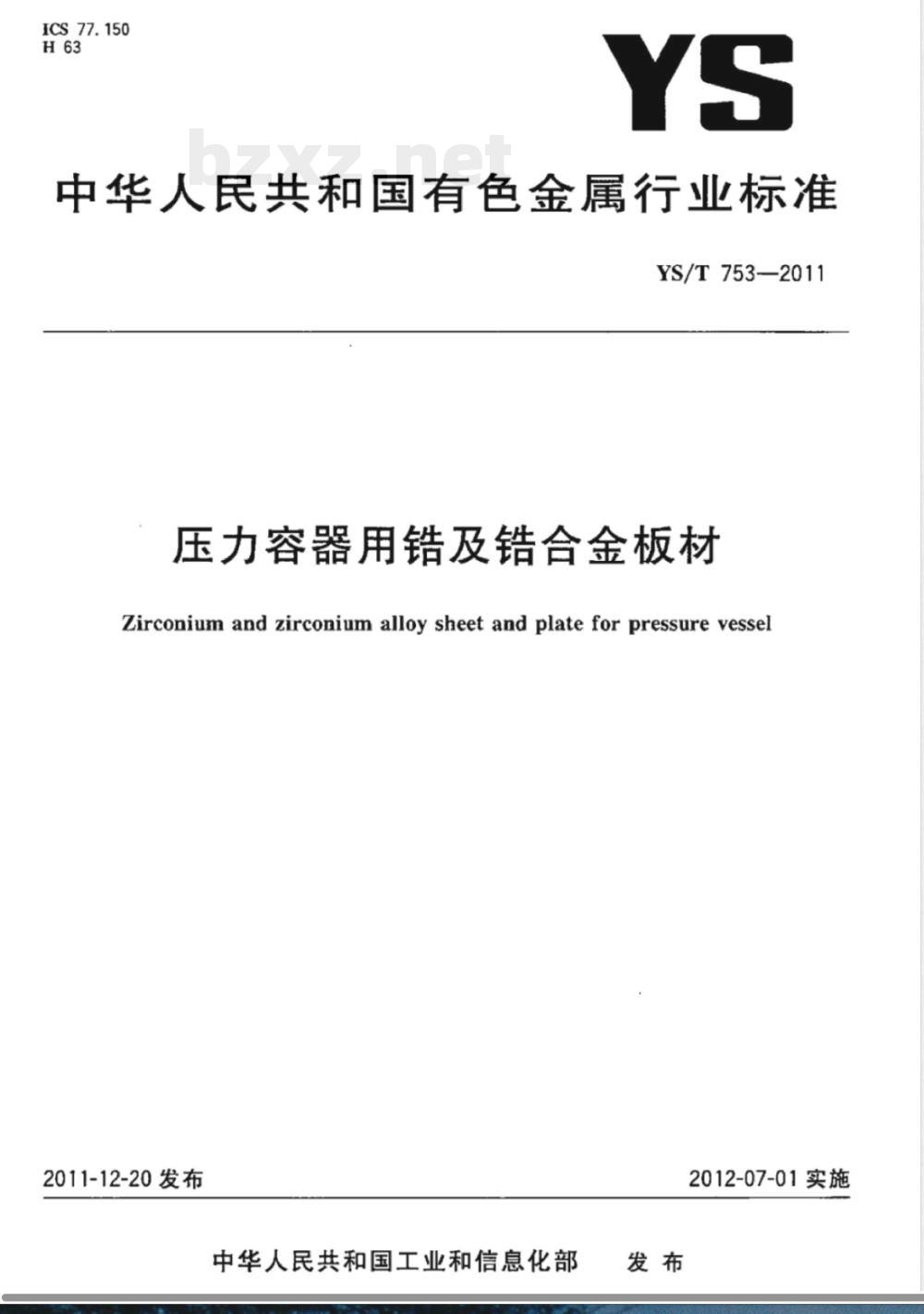

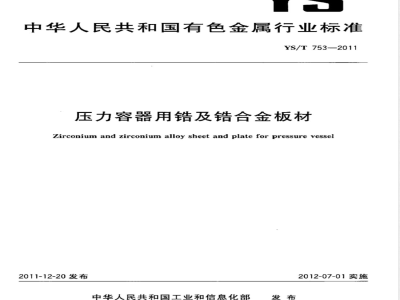

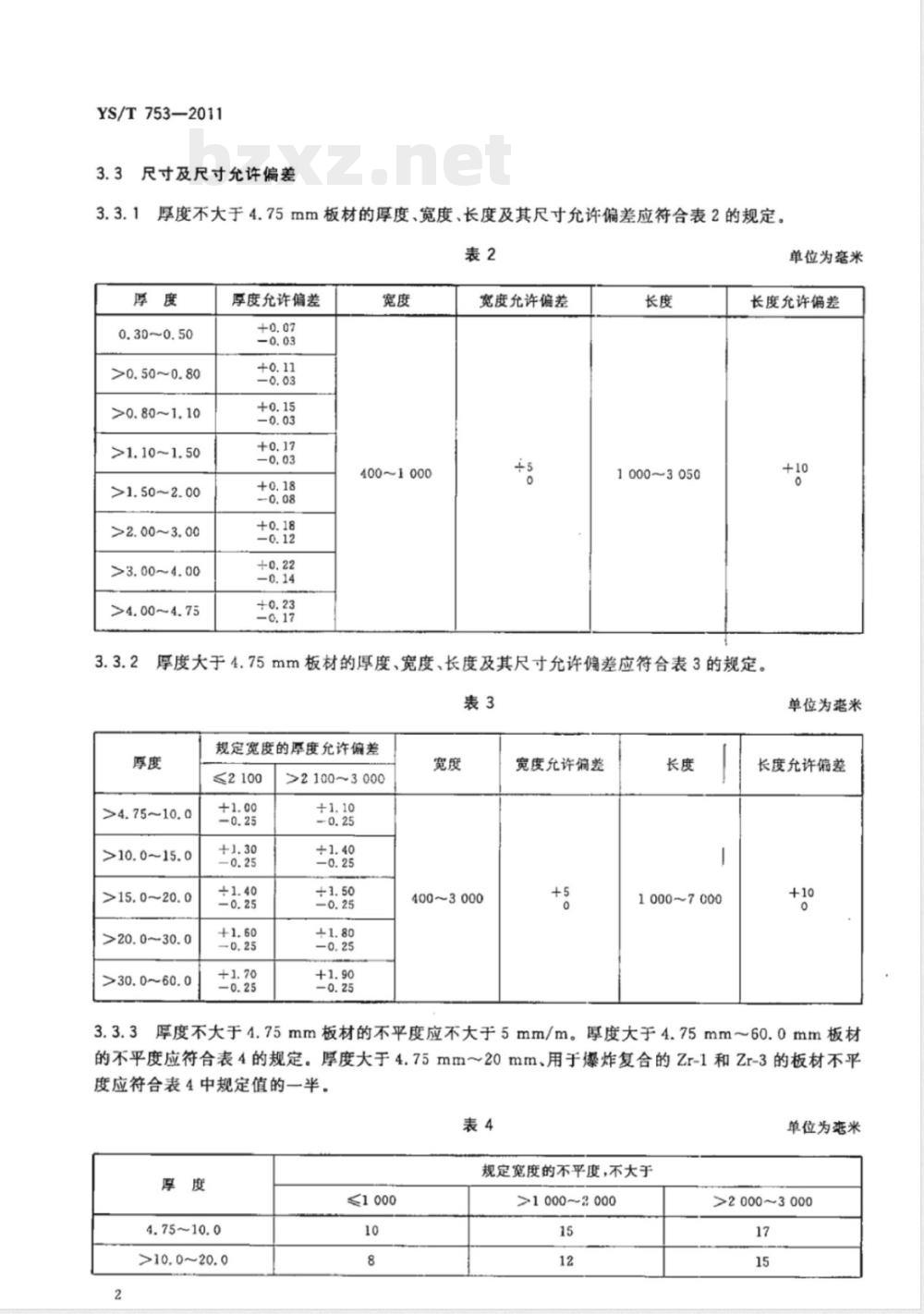

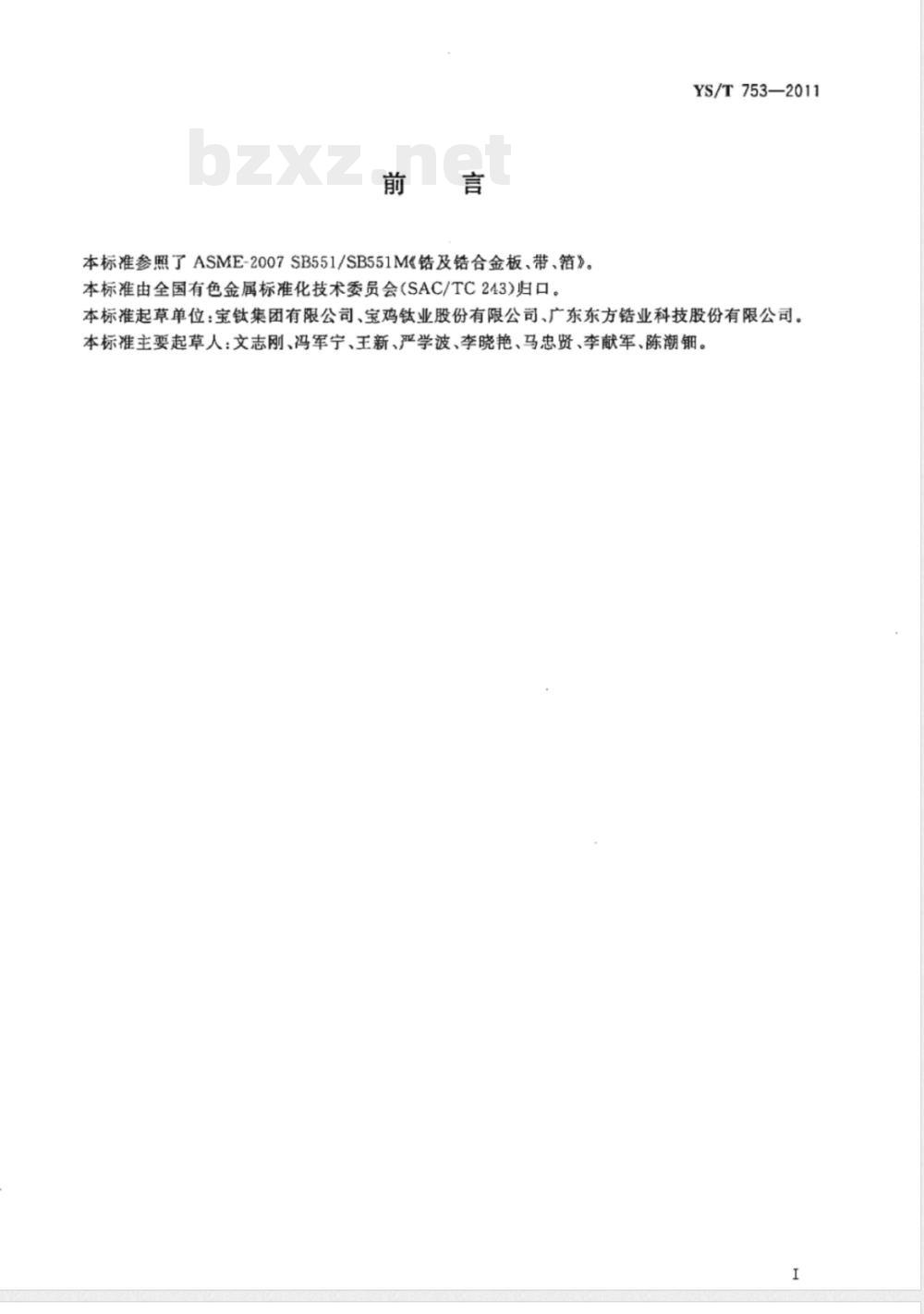

ICS 77.150 H63 YS 中华人民共和国有色金属行业标准 YS/T 753—2011 压力容器用锆及锆合金板材 Zirconium and zirconium alloy sheet and plate for pressure vessel 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准参照 ASME-2007 SB551/SB551M《锆及锆合金板、带、箔》。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、广东东方锆业科技股份有限公司。 本标准主要起草人：文志刚、冯军宁、王新、严学波、李晓艳、马忠贤、李献军、陈潮钮。 1 范围 本标准规定了压力容器用锆及锆合金板材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）等内容。 本标准适用于压力容器用锆及锆合金板材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228 金属材料室温拉伸试验方法 GB/T 232 金属材料弯曲试验方法 GB/T 5193 钛及钛合金加工产品超声波探伤方法 GB/T 8180 钛及钛合金加工产品的包装、标志、运输和贮存 GB/T 13747（所有部分）锆及锆合金化学分析方法 GB/T 26314 锆及锆合金牌号和化学成分 3 要求 3.1 牌号、状态、规格 板材牌号包括 Zr-1、Zr-3、Zr-5。供货状态为退火态（M）。 规格范围如下： 厚度：0.30 mm～60.0 mm 宽度：400 mm～3000 mm 长度：1000 mm～7000 mm 表面处理方法：砂光、酸洗或喷砂。 3.1.2 标记示例 产品标记按产品名称、牌号、供货状态、规格和标准编号顺序表示。 示例： 用 Zr-3 制成的厚度 3.0 mm、宽度 500 mm、长度 2000 mm 的退火态板材，标记为： 板 Zr-3 M 3.0×500×2000 YS/T 753—2011 3.2 化学成分 板材化学成分应符合 GB/T 26314 的规定。 3.3 尺寸及尺寸允许偏差 3.3.1 厚度不大于 4.75 mm 的板材，其厚度、宽度及长度允许偏差如下： 厚度范围 0.30～0.50 mm：+0.07 / -0.03 0.50～0.80 mm：+0.11 / -0.03 0.80～1.10 mm：+0.15 / -0.03 1.10～1.50 mm：+0.17 / -0.03 1.50～2.00 mm：+0.18 / -0.08 2.00～3.00 mm：+0.18 / -0.12 3.00～4.00 mm：+0.22 / -0.14 4.00～4.75 mm：±0.8 宽度允许偏差：+5 / 0 mm 长度允许偏差：+10 / 0 mm 3.3.2 厚度大于 4.75 mm 的板材尺寸允许偏差如下： 4.75～10.0 mm：+1.00 / -0.25（部分宽度条件略有差异） 10.0～15.0 mm：+1.30 / -0.25 15.0～20.0 mm：+1.40 / -0.25 20.0～30.0 mm：+1.60 / -0.25 30.0～60.0 mm：+1.70 / -0.25 宽度允许偏差：+5 / 0 mm 长度允许偏差：+10 / 0 mm 3.3.3 不平度要求 厚度不大于 4.75 mm 的板材不平度应不大于 5 mm/m。 厚度 4.75～60.0 mm 的板材不平度按表规定执行，其中用于爆炸复合的 Zr-1 和 Zr-3 板材不平度应减半。
