YS/T 831-2012TZM钼合金棒材

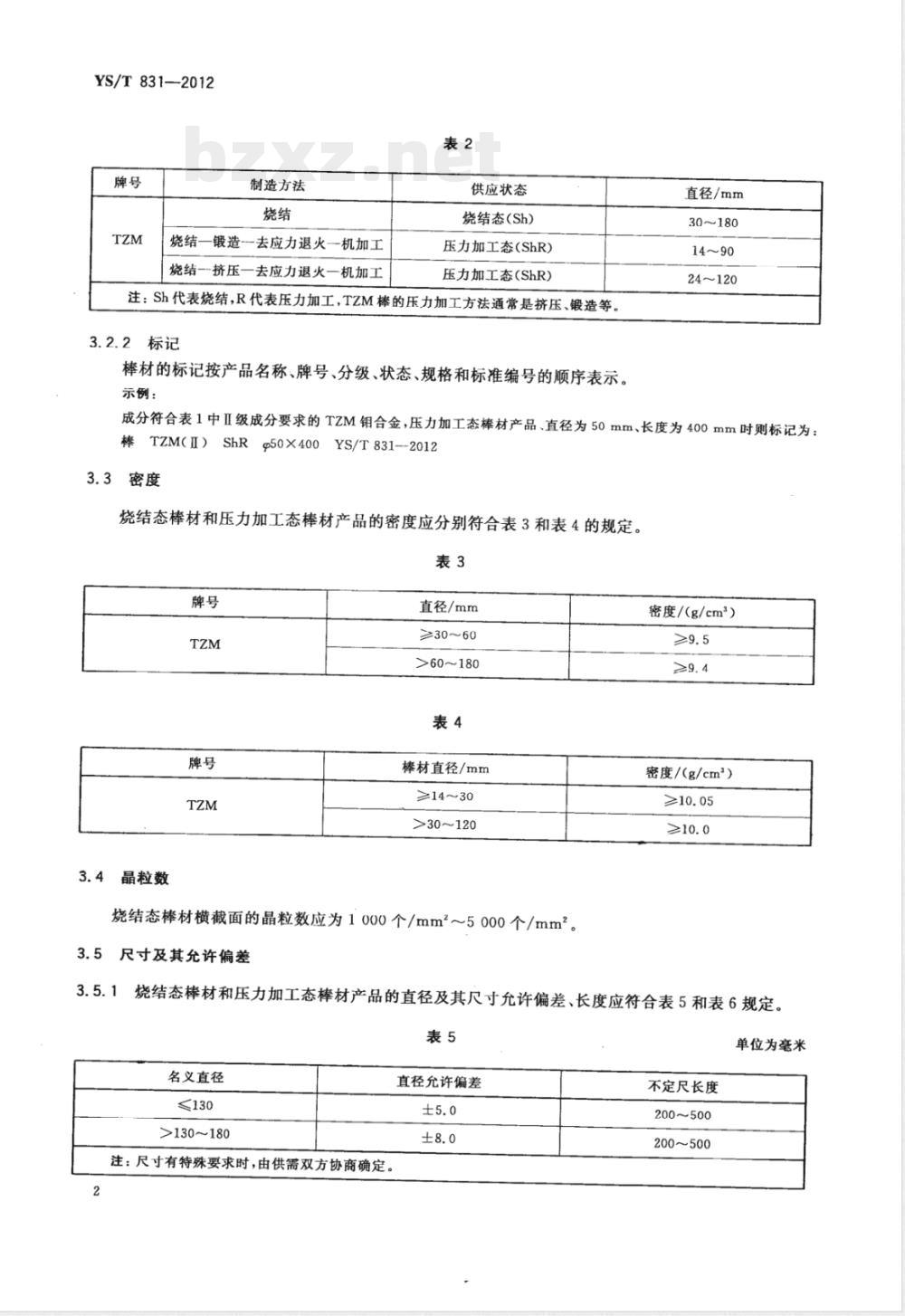

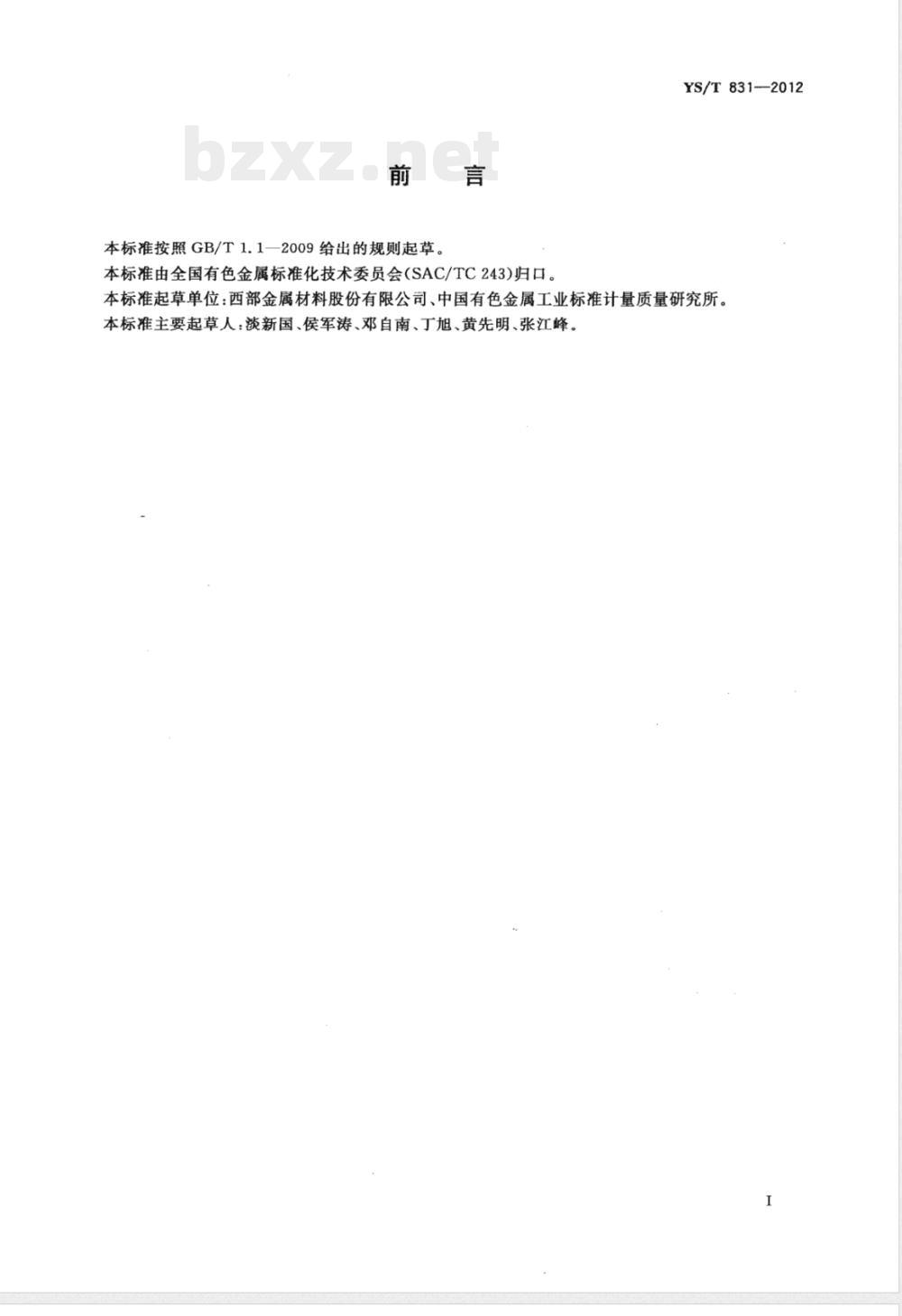

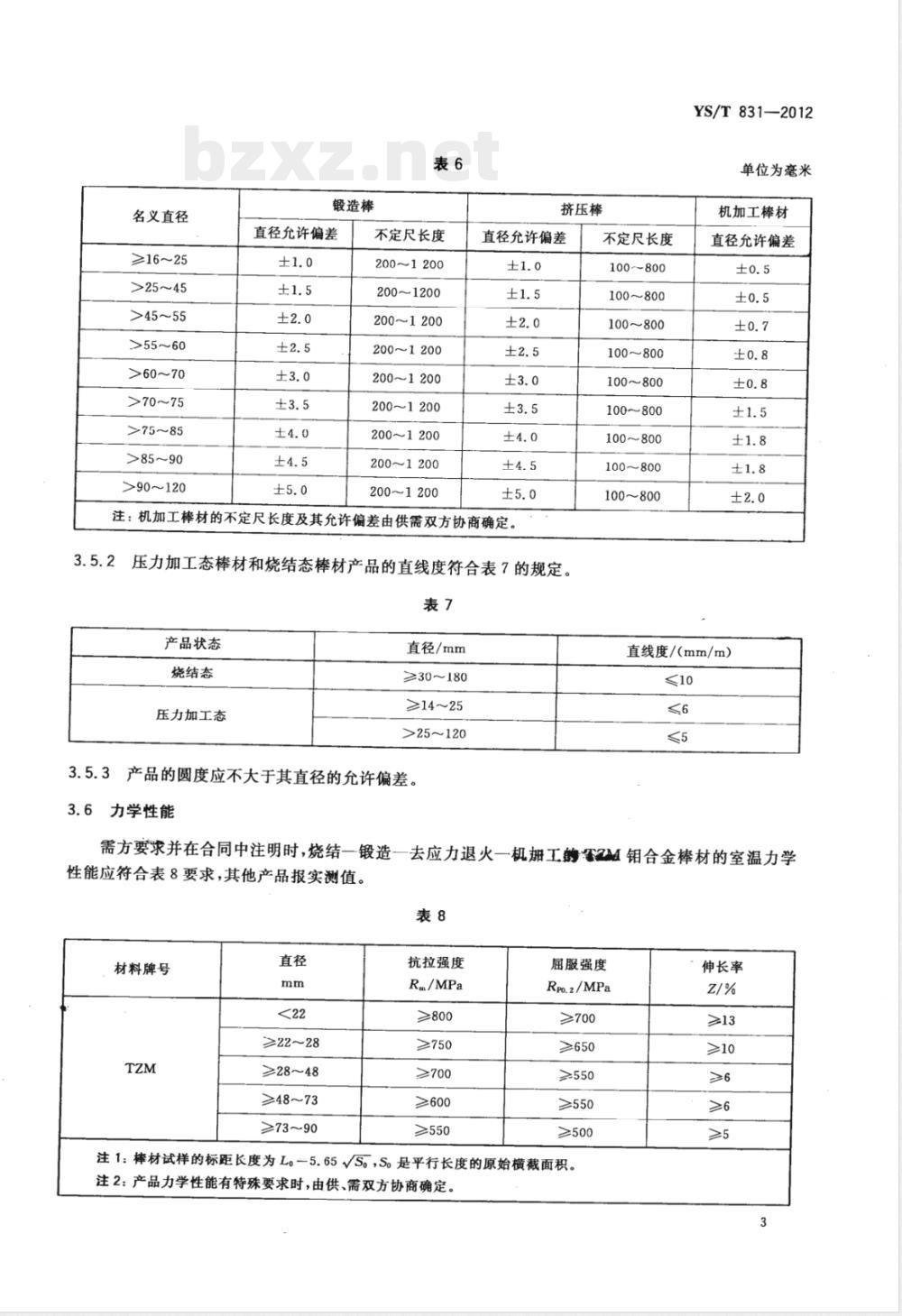

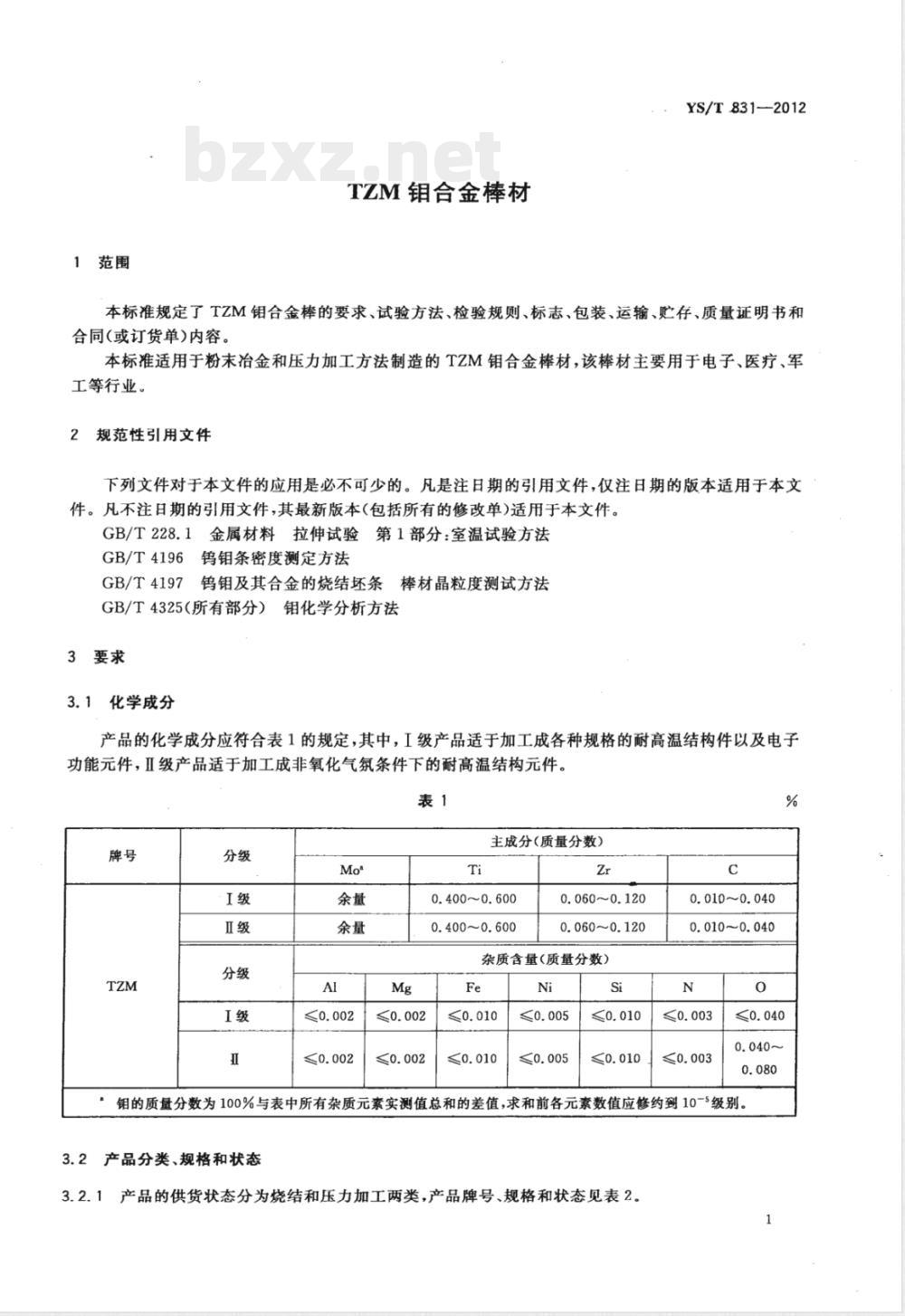

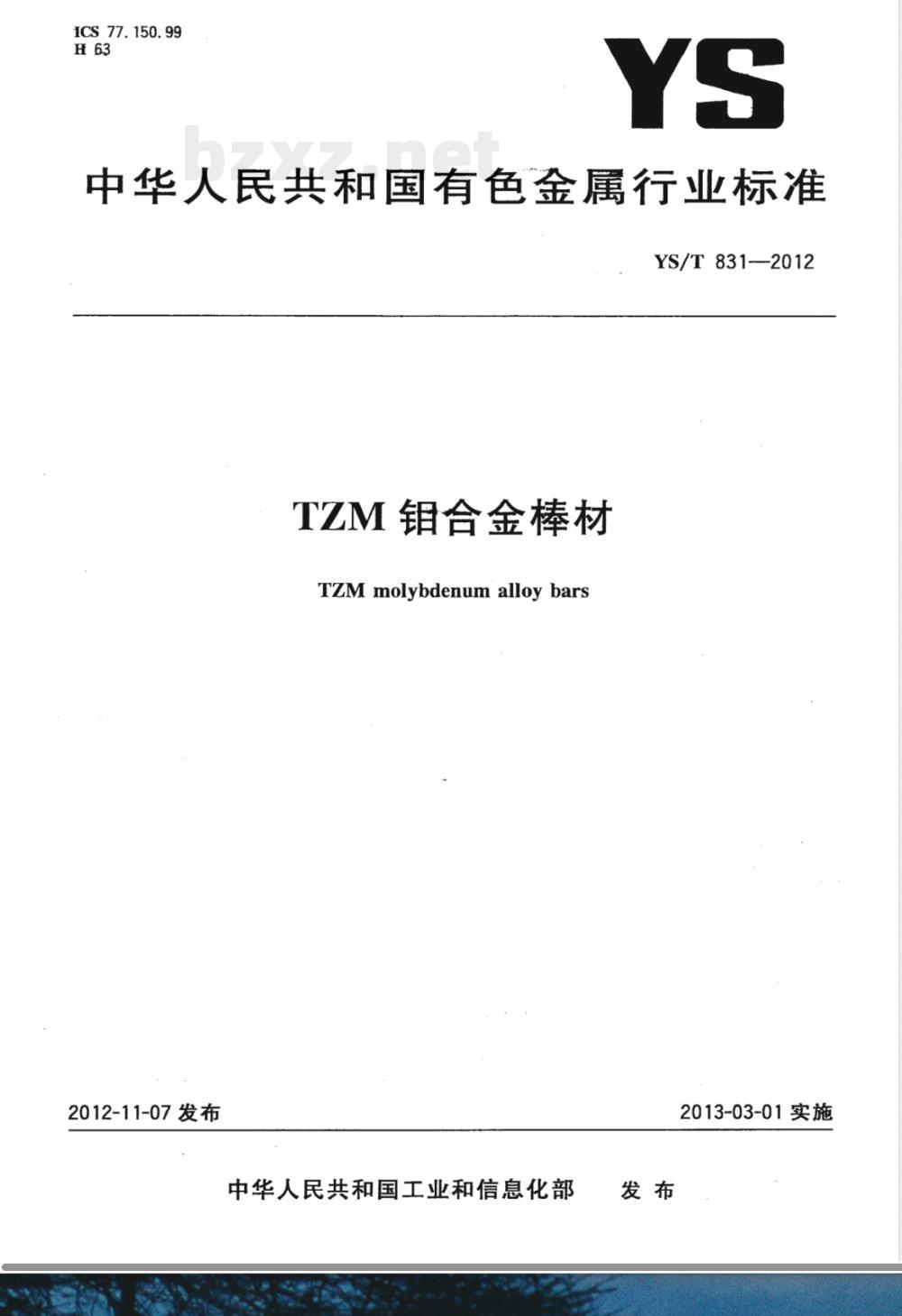

ICS 77.150.99 H63 YS 中华人民共和国有色金属行业标准 YS/T831—2012 TZM钼合金棒材 TZM molybdenum alloy bars 2012-11-07发布 2013-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：西部金属材料股份有限公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：淡新国、侯军涛、邓自南、丁旭、黄先明、张江峰。 1 范围 本标准规定了TZM钼合金棒材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于采用粉末冶金及压力加工方法制造的TZM钼合金棒材，主要用于电子、医疗、军工等领域。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T4196 钨钼条密度测定方法 GB/T4197 钨钼及其合金烧结坯条棒材晶粒度测试方法 GB/T4325 钼化学分析方法（所有部分） 3 要求 3.1 化学成分 产品化学成分应符合表1规定。TZM钼合金中钼为基体元素，其余为合金及杂质元素控制范围。 产品分为I级和II级： I级适用于加工耐高温结构件及电子功能元件； II级适用于非氧化气氛条件下的耐高温结构件。 主要成分范围： Ti：0.400%～0.600% Zr：0.060%～0.120% C：0.010%～0.040% O：≤0.040%（I级），0.040%～0.080%（II级） 杂质元素控制：Fe、Ni、Si、N、A、Mg等均有严格上限控制。 钼含量为100%减去所有杂质元素实测值之和。 3.2 产品分类、规格和状态 3.2.1 产品供货状态分为烧结态和压力加工态。 TZM棒材制造方法包括烧结、锻造、挤压及去应力退火等工艺组合。 3.2.2 标记方法 产品标记按名称、牌号、分级、状态、规格及标准号顺序表示。 示例：TZM(I) ShRg Φ50×400 YS/T831—2012 3.3 密度 烧结态与压力加工态TZM棒材密度应满足标准规定要求，不同直径范围对应不同密度下限。 3.4 晶粒度 烧结态棒材横截面晶粒度应为1000～5000个/mm²。 3.5 尺寸及允许偏差 烧结态及压力加工态棒材直径及长度应符合表5、表6规定。 不同直径范围对应不同允许偏差： 小直径偏差较小，大直径允许偏差随之增大；长度一般为200～1200mm或200～500mm范围（按规格不同）。
