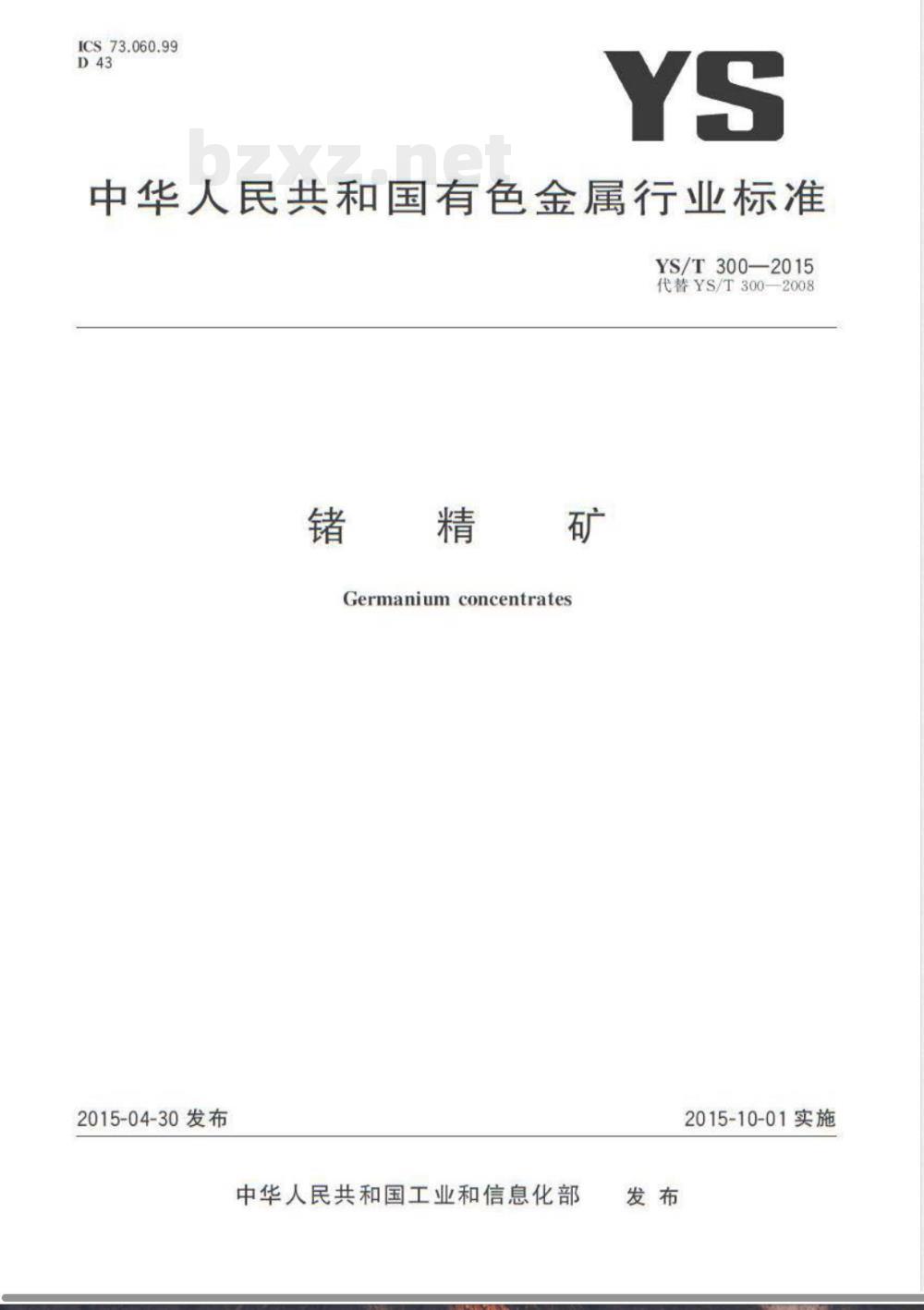

ICS 73.060.99 D 43 中华人民共和国有色金属行业标准 YS/T 300—2015 代替YS/T 300—2008 锗精矿 Germanium concentrates 2015-04-30发布 2015-10-01实施 发布：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 300—2008《锗精矿》。 本标准与YS/T 300—2008相比，主要有以下变动： ——修改了表1中盐酸不溶锗占总锗的比例、As、SiO2、S及600 ℃烧减量的要求； ——将表2中由其他原料生产的锗精矿品级由9个调整为6个； ——表2中增加600 ℃烧减量的要求； ——第3章增加水分的要求； ——将原“3.3其他锗精矿中如含放射性物质，应符合国家有关放射性防护的规定”改为“3.5锗精矿中如含放射性物质，其放射性应符合GB 20664的规定”； ——第4章增加600 ℃烧减量、水分及放射性的检验方法； ——5.4中“深度超过3/4处”改为“采样深度至底部”； ——5.5中“判定该批产品为不合格”改为“判定该批产品为不合格，可降级使用”。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本标准起草单位：云南临沧鑫圆锗业股份有限公司、南京豪掺科技股份有限公司、锡林郭勒通力锗业有限责任公司、中金岭南韶关冶炼厂。 本标准主要起草人：普世坤、包文东、刘新军、王晓华、住坚。 本标准所代替标准的历次版本发布情况为： ——ZBH 31003—1987； ——YS/T 300—1994； ——YS/T 300—2008。 1 范围 本标准规定了锗精矿的要求、检验方法、检验规则、标志、包装、运输、贮存、质量证明书和订货单（或合同）内容等。 本标准适用于以含锗褐煤、铅锌矿、铜矿、铁矿等为原料提取的锗精矿。该产品用于生产四氧化锗、二氧化锗、区熔锗锭等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 20664 有色金属矿产品的天然放射性限值 GB/T 23513（所有部分） 锗精矿化学分析方法 3 要求 3.1 化学成分 锗精矿按来源分为两大类，共9个品级。 由含锗褐煤生产的锗精矿的品级及化学成分应符合表1的规定。 表1 由含锗褐煤生产的烟尘锗精矿 一级（JMGe-1）： Ge含量（质量分数）不小于10.0%； 盐酸不溶Ge占总Ge的比例不大于5.0%； As不大于1.0%； SiO2不大于50.0%； S不大于3.0%； 600 ℃烧减量不大于20.0%。 二级（JMGe-2）： Ge含量不小于5.0%； 盐酸不溶Ge占总Ge比例不大于10.0%； As不大于1.5%； SiO2不大于55.0%； S不大于5.0%； 600 ℃烧减量不大于30.0%。 三级（JMGe-3）： Ge含量不小于1.0%； 盐酸不溶Ge占总Ge比例不大于15.0%； As不大于2.0%； SiO2不大于60.0%。 注：S含量不包括硫酸根中的硫。 由其他原料（如铅锌、铜、铁冶炼及锗二次回收等）生产的锗精矿品级及化学成分应符合表2的规定。 表2 由其他原料生产的锗精矿 特级（JGe-0）： Ge含量不小于60.0%； 盐酸不溶Ge占总Ge比例不大于1.0%； As不大于0.8%； SiO2不大于1.0%； S不大于1.0%； 600 ℃烧减量不大于0.5%。 一级（JGe-1）： Ge含量不小于40.0%； 盐酸不溶Ge占总Ge比例不大于2.0%； As不大于1.0%； SiO2不大于5.0%； S不大于2.0%； 600 ℃烧减量不大于0.5%。 二级（JGe-2）： Ge含量不小于20.0%； 盐酸不溶Ge占总Ge比例不大于5.0%； As不大于1.5%； SiO2不大于10.0%； S不大于5.0%； 600 ℃烧减量不大于5.0%。 三级（JGe-3）： Ge含量不小于10.0%。 四级（JGe-4）： Ge含量不小于5.0%。 五级（JGe-5）： Ge含量不小于1.0%； 600 ℃烧减量不大于15.0%。 3.2 水分 锗精矿的水分含量应不大于3%。 3.3 粒度 锗精矿的粒度应不大于0.25 mm（60目），即应全部通过60目筛孔。 3.4 外观质量 3.4.1 特级精矿为白色颗粒，其他品级的锗精矿为白色、灰色、黑色或灰黄色颗粒。同一批次锗精矿的颜色应均匀一致，自然松散状态。 3.4.2 锗精矿中不应混入外来夹杂物。 3.5 放射性 锗精矿中如含放射性物质，其放射性应符合GB 20664的规定。 4 检验方法 4.1 锗精矿中锗含量、盐酸不溶锗占总锗的比例，以及砷、二氧化硅、硫、氟含量的测定按GB/T 23513的规定进行。 4.2 600 ℃烧减量的检验按附录A的规定进行。 4.3 水分测定。
