本标准规定了电离层观测站的基本规定、垂直探测工作总体要求、日常业务运行和维护。 本标准适用于利用电离层测高仪开展电离层垂直探测的业务。

ICS07.060
备案号：41377—2013
中华人民共和国气象行业标准
QX/T195—2013

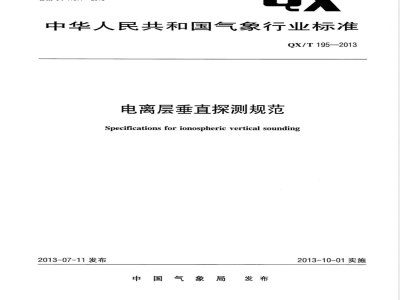

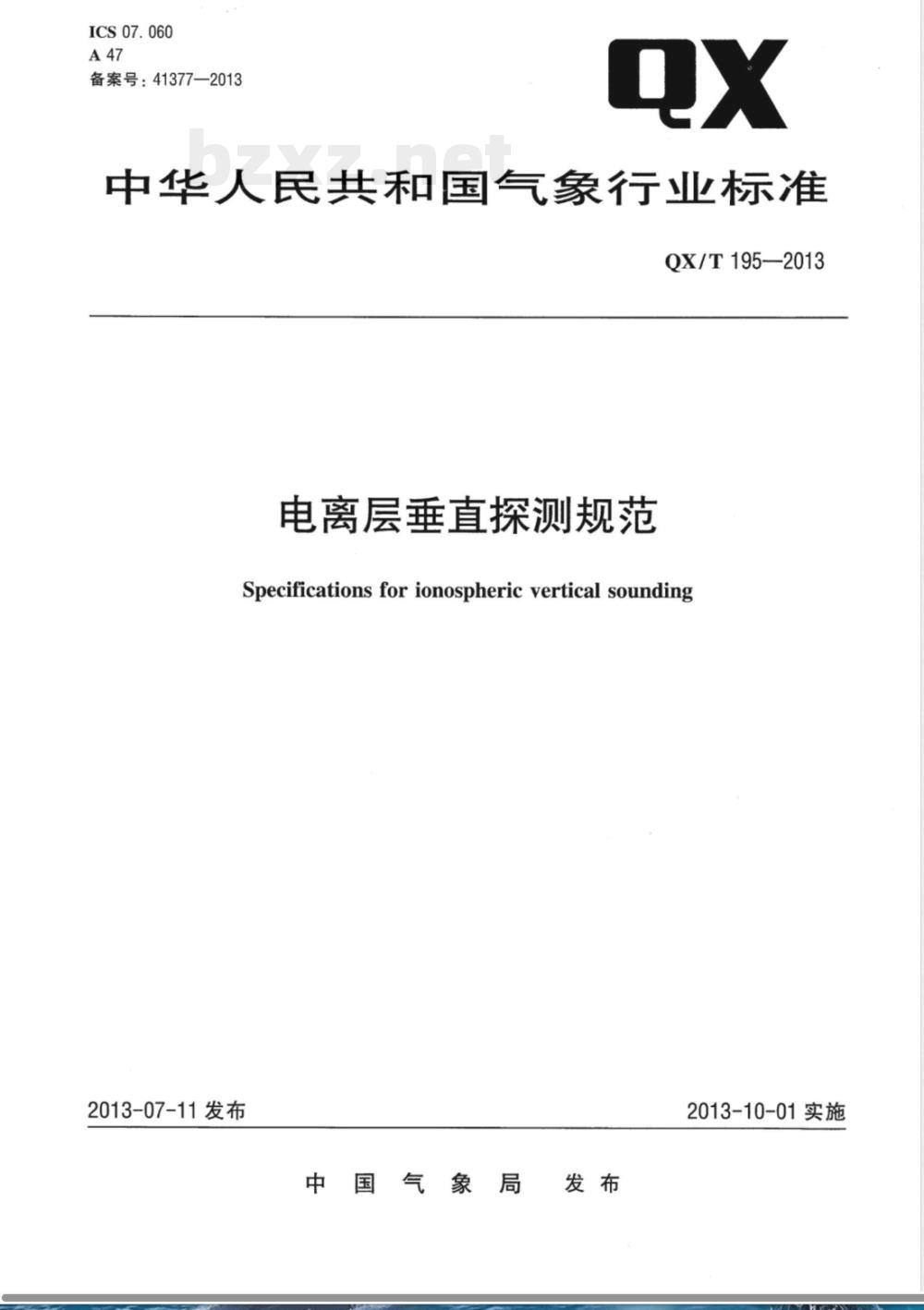

电离层垂直探测规范
Specifications for ionospheric vertical sounding2013-07-11发布
中国气象局
2013-10-01实施

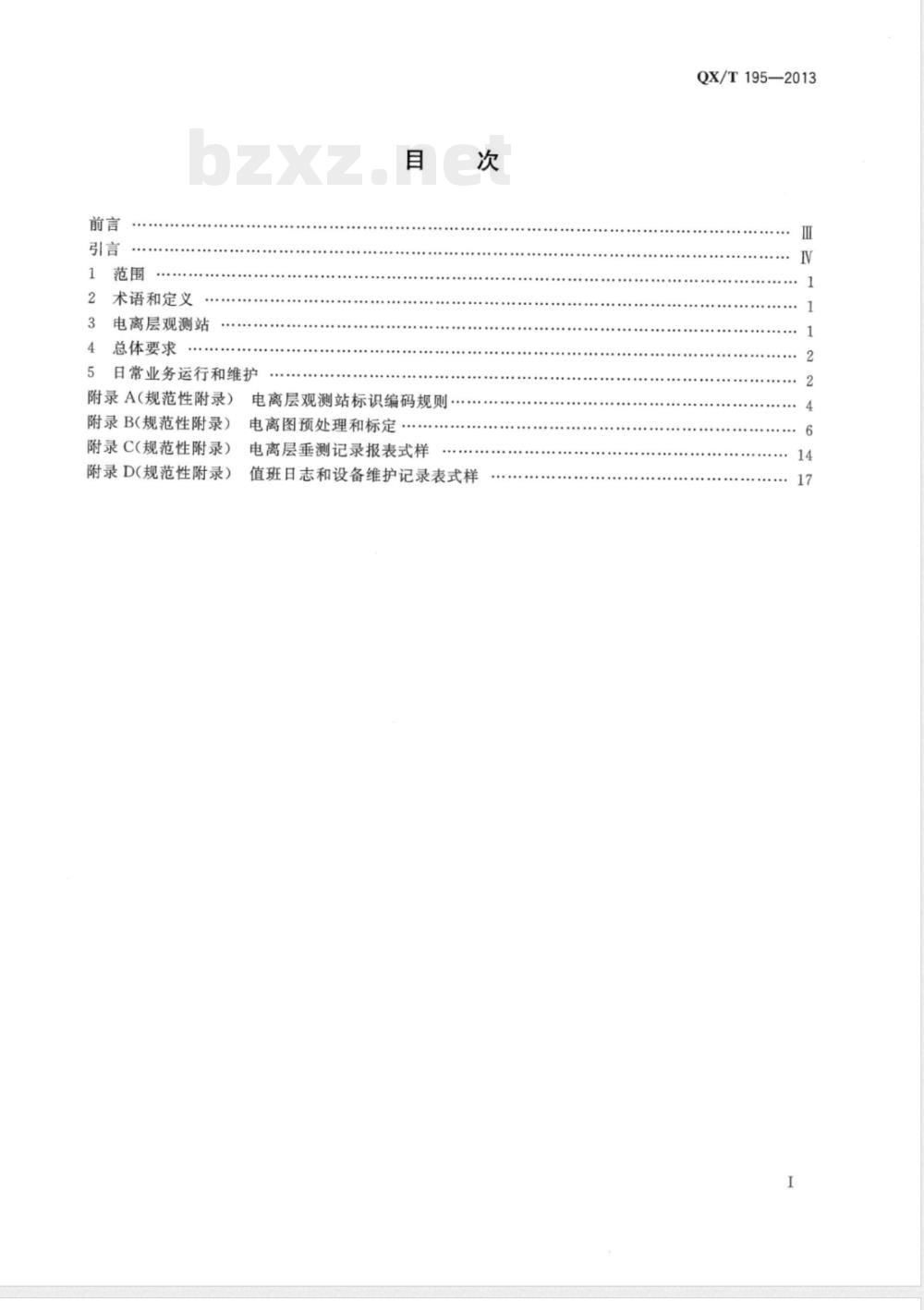

1范围
术语和定义
电离层观测站
4总体要求
5日常业务运行和维护
附录A（规范性附录）
附录B(规范性附录)
附录C(规范性附录)
附录D(规范性附录)
电离层观测站标识编码规则…
电离图预处理和标定…
电离层垂测记录报表式样
值班日志和设备维护记录表式样QX/T195—2013

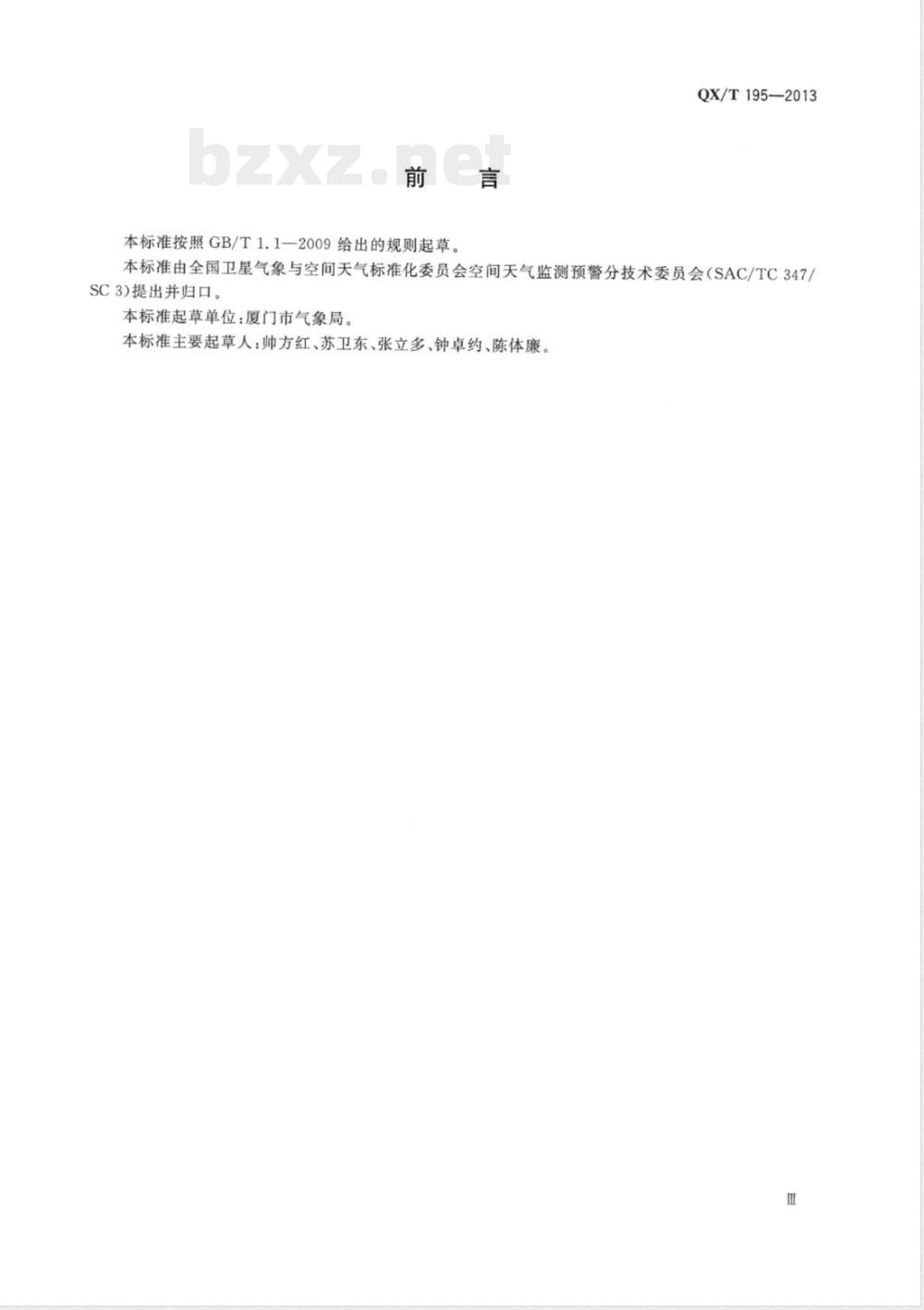

本标准按照GB/T1.1一2009给出的规则起草。QX/T195—2013
本标准由全国卫星气象与空间天气标准化委员会空间天气监测预警分技术委员会（SAC/TC347/SC3)提出并归口。
本标准起草单位：厦门市气象局。本标准主要起草人：帅方红、苏卫东、张立多、钟卓约、陈体廉。m
QX/T195—2013
电离层是空间天气监测预警的重要对象之一。针对我国地区特殊性进行局地电离层探测，是我国开展电离层预报预警和服务的重要保障。为规范利用电离层测高仪进行电离层垂直探测的业务活动，特制定本标准。

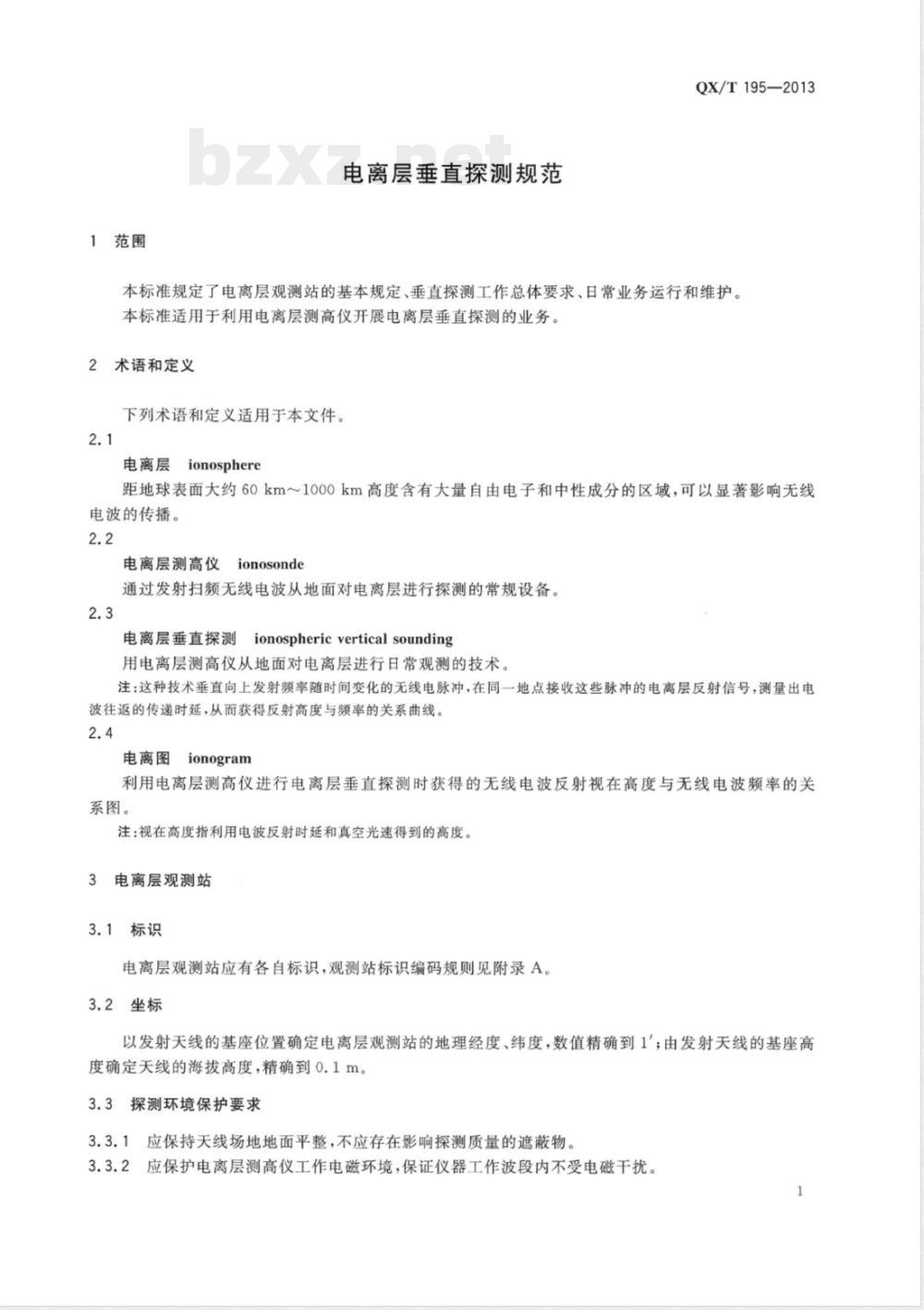

1范围
电离层垂直探测规范
QX/T195—2013
本标准规定了电离层观测站的基本规定、垂直探测工作总体要求、日常业务运行和维护。本标准适用于利用电离层测高仪开展电离层垂直探测的业务。2
术语和定义
下列术语和定义适用于本文件
电离层
ionosphere
距地球表面大约60km～1000km高度含有大量自由电子和中性成分的区域，可以显著影响无线电波的传播。
电离层测高仪ionosonde
通过发射扫频无线电波从地面对电离层进行探测的常规设备。2.3
ionosphericverticalsounding
电离层垂直探测
用电离层测高仪从地面对电离层进行日常观测的技术。注：这种技术垂直向上发射频率随时间变化的无线电脉冲，在同一地点接收这些脉冲的电离层反射信号，测量出电波往返的传递时延，从而获得反射高度与频率的关系曲线。2.4
电离图
ionogram
利用电离层测高仪进行电离层垂直探测时获得的无线电波反射视在高度与无线电波频率的关系图。
注：视在高度指利用电波反射时延和真空光速得到的高度。3
电离层观测站
3.1标识
电离层观测站应有各自标识，观测站标识编码规则见附录A。2坐标
以发射天线的基座位置确定电离层观测站的地理经度、纬度，数值精确到1'；由发射天线的基座高度确定天线的海拔高度，精确到0.1m。3.3探测环境保护要求
3.3.1应保持天线场地地面平整，不应存在影响探测质量的遮蔽物。2应保护电离层测高仪工作电磁环境，保证仪器工作波段内不受电磁干扰。3.3.2
QX/T195—2013
总体要求
观测模式
电离层测高仪应按照视在高度不低于1000km、最大频率不低于25MHz的模式运行。根据观测频次的需求，可分为普通模式和加密模式两类：普通模式：每15min进行1次探测；加密模式：每15min之内进行超过1次的探测4.2观测时制、日界和时界
电离层垂直探测采用世
00分一23时59分，时界
电离图获取
电离层测高仪
波信号，获取电离图
参量标定
根据电离层
日常业务运行
TC)按观测模式工作，每日24h不间断观测，日界为每日00时照观测模式，以一定的频率步进连续探测从电离层不同高度反射的不同频率的回高
仪探测数据对电离层各种参量进行标定，具体参量名称及定义见附录B。HO
基本观测要
工作：
应完成以下几
配置电离具测高件
仪的站点信息、发射频率表、探测内容、观测模式等系统参数；观测前系统
作状态下自动获取并礼
存储探测数据，并按系统参数配置要求自动传输数据；仪器正常工
工作人员应检查设备运行状况以及数据传输情况。数据文件传输
在原始观测数据生成后10min内应完成数据传输5.3
报表制作
日报表
日报表应包括本日各时次所有标定参量。制作内容及式样见附录C。5.3.2月报表
月报表应包括本月各时次的规定标定参量。制作内容及式样见附录C。5.4日常巡查和维护
日常巡查和定期维护情况均应记入值班日志和设备维护记录表中，式样见附录D。2
5.5仪器定标
QX/T195—2013
每年定期进行仪器定标测试，测试内容主要包括发射和接收机电子学性能、发射机的发射功率、天线的辐射性能，具体定标方法和内容应按仪器说明手册进行。质量控制
正式交换或存档的参量值，应经过人工标定，标定规则见附录B.2。日报文件中的标定数据，应对照电离图进行校对月报文件中的标定数据，应对照日报数据进行校对。5.7
资料归档
电离层观测站需要归
原始数据；
日报表；
月报表；
值班日志
维修记录
QX/T195—2013
附录A
(规范性附录）
电离层观测站标识编码规则
参照IUWDS(INTERNATIONALURSIGRAMandWORLDDAYSSERVICE)的命名规则（Ap-pendixC，SynopticCodesforSolarandGeophysicalData），电离层观测站国际标号标识由五位码“ABCDD\组成，按照以下编码规则编码：A
一观测站位居地球八区域之一的区域编码，取值为：1-
-0°~100°W，北半球；免费标准下载网bzxz
-100°~180°W，北半球；
-0°~100°E，北半球；
100°180°E，北半球；
-0°~100°W，南半球；
100~180W，南半球；
0~100°E，南半球；
-100~180°E，南半球。
观测站经度值编码，如果A=1、3、5或者7，则B取值为：0
-0~5%；
-6~15；
-16°~25°；
26°~35%；
-36~45%
-46°~55；
56~65°；
66~75°；
76~85；
-86~99°
如果A=2、4、6或者8，则B取值为：0
-100~105；
-106°~115°
-116°~125
-126~135
-136~145°；
-146°~155%；
156°~165；
-166°~175°；
176~185°；
-186~199。
观测站纬度值编码，取值为：
6~15°；
-16~25°；
-26~35%；
4——36°~45°；
5——-46°~55°；
6--56°~65°；
7——66°~75°;
8——76~85°；
-86~90°
QX/T195—2013
在同一“ABC”区域观测站顺序编码，由IUWDS指定；不参与国际交换台站的顺序编码由业务主管部门指定。
示例：
北京怀柔观测站
北京沙河观测站
标号标识42401
标号标识42402
QX/T195—2013
标定参数
（规范性附录）
电离图预处理和标定
通过对电离图的预处理和标定后，可以获得14个电离层参数，详见表B.1，表中各参量见图B.1。PRESS
标定参数
英文名称
M(3000)F2
M(3000)F1
EsType
标定参数
中文生
波临界频率
F2层寻常
F2层视
E层临
E层视在
最低频率
可用频率
支临界频率
可用频率
Es层寻常波顶频
Es层遮蔽频率
Es层视在高度
Es类型
F层最高频率
表B.1标定参数表
F2层内最高层的寻常波临界频率F2层内最高的稳定分层寻常波描迹的最低视在高度。对于3000km标准斜向传播距离，F2层斜传播最大可用频率与F2层垂
垂测频率foF2之间的比值。
内最高层的寻常波临界频率
对于3000km标准斜向传播距离，F1层斜传播最大可用比值。
频率与FI层垂测频率foF
F区寻常波描迹的最低视在高度。E层中最低厚层寻常波
界频率
整个正泰
规E层的最低视在高度
在电离图上观测到的寻常波回波描迹的量最低频率Es层的遮蔽频率，即Es层开始变为透明的寻常波的最低频率
给出foEs数值的描迹的最低视在高度。Es描迹分为11种类型，用英文小写字母表示为f(平型)、1(低型)、c(尖型)、h(高型)、q(赤道型)、r(时延型)、a(极光型)、s（斜形)、d(D区型)、n(不能归为标准类型）和k(微粒E层)。
不论是垂直或者斜向的F层反射记录到的最高频率，精度
标定总则
所有参数
标定值
当无法
只能标注在数值
IEs层
fbEsfoEs
M(3000)F1
M(3000)F2
图B.1标定参数示意图
额事(MHz）
寻常波的第一次回波描迹，fxI应取非寻常波的第一次回波描迹
B.2.4标定所得自
位为说明符号。
QX/T195—2013
自斜反射、流星回波、瞬时描迹等极端变化的描迹。确数值时，应根据相应情况加注限量符号及说明符号。限量符号不能单独使用，一起使用。
与说明符号一起使用。说明符号可以单独使用或与数值居格式为五位
前三位为数值，数值高位不足补数字0；第四位为限量符号；第五时，也应将其标在相应的位置上。如果标定值是由数值与说明符独使
用数据或符号
号组成的，则在限量
位置加“减号
示例：220EA；
059JA；
220；
059-R。
如果标定某一时间的电每图参数遇到疑问，应参考当日前后连续时间内的电离图或前三日中B.2.5
同一时间的电离图中相应参数的数值B.3
限量符号意义
限量符号
小于。
大于。
小于。
主要限量符号意义
