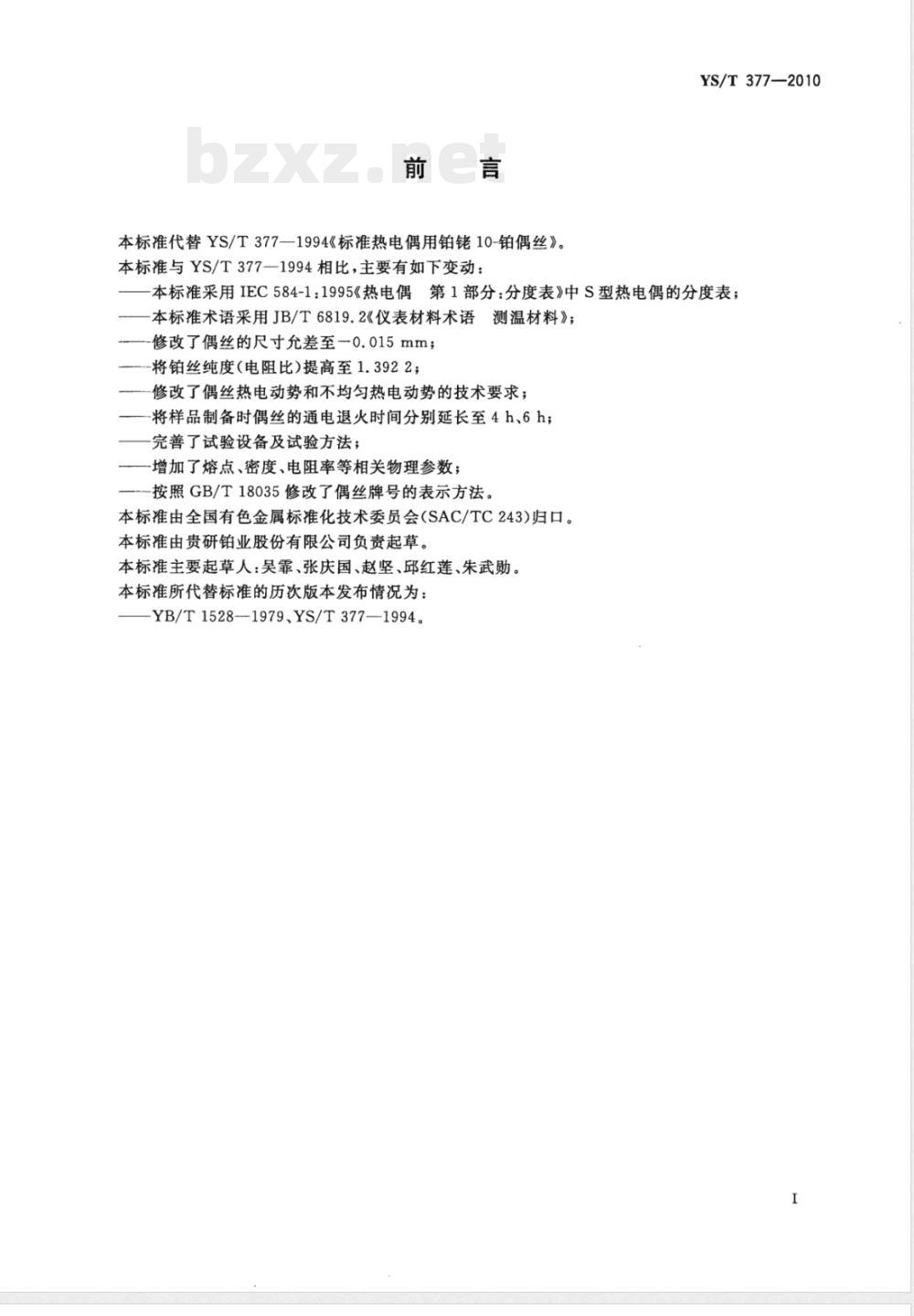

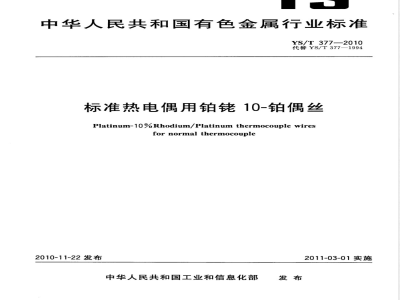

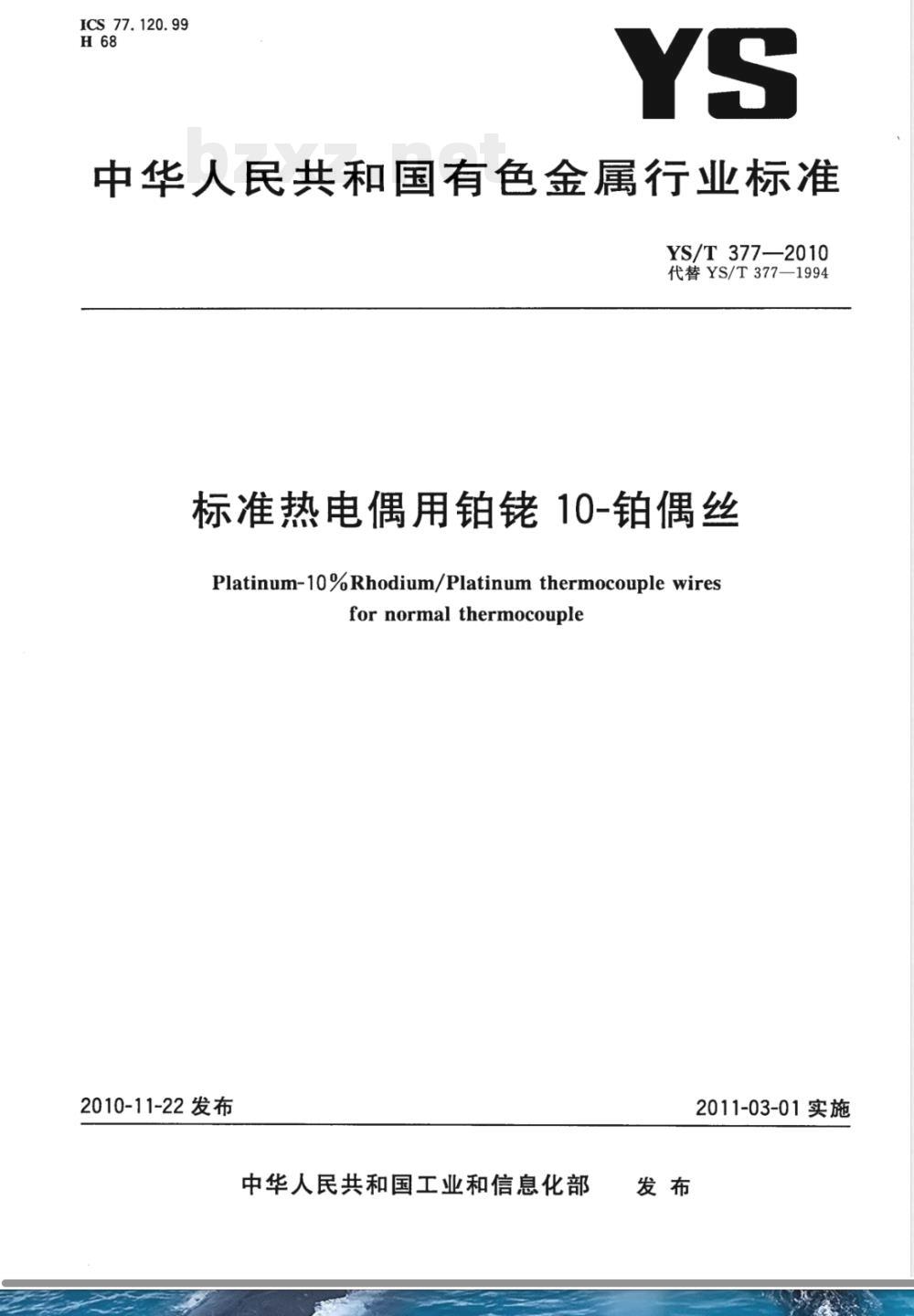

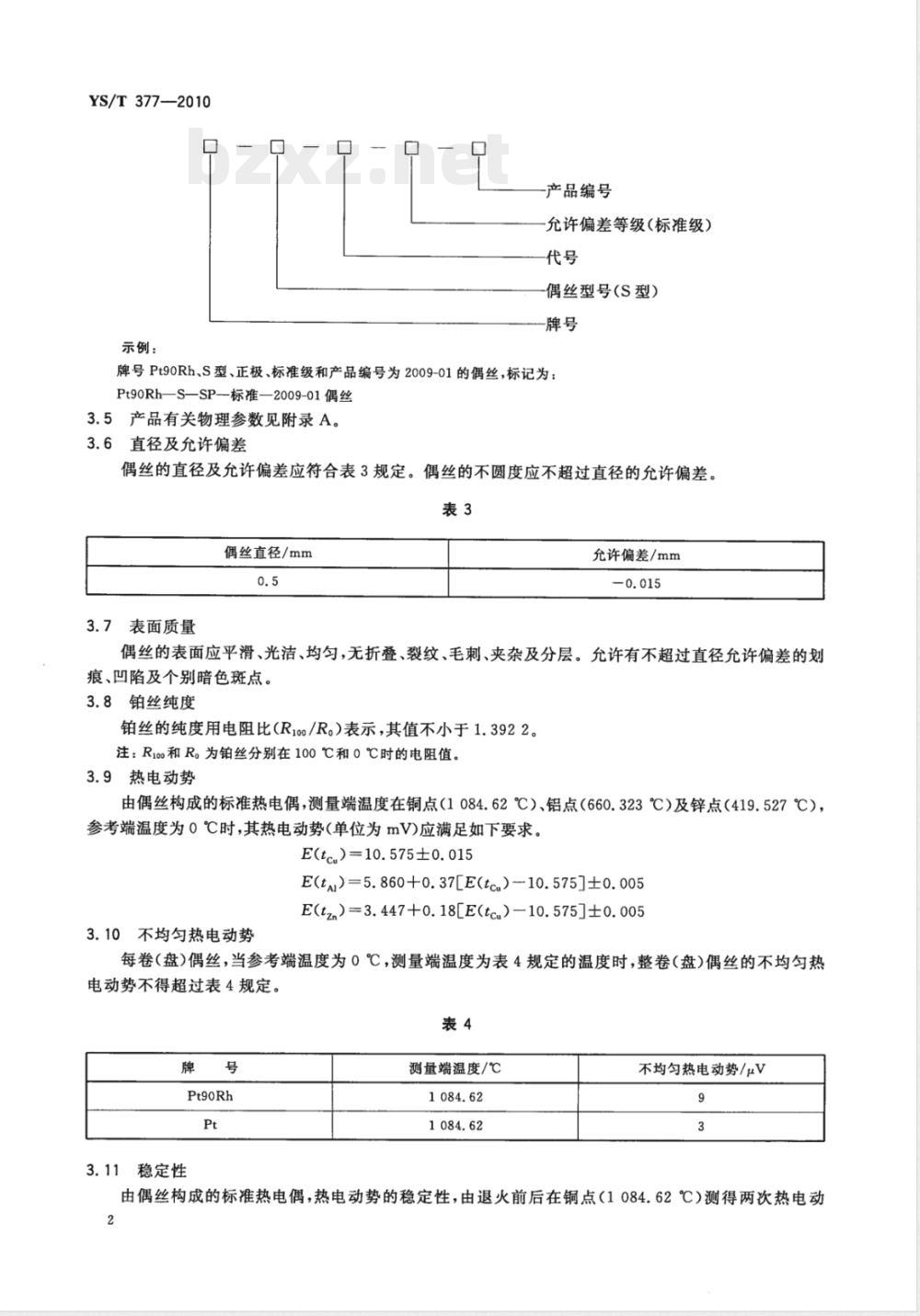

ICS 77.120.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 377—2010 代替 YS/T 377—1994 标准热电偶用铂10-铂铑偶丝 Platinum-10% Rhodium/Platinum thermocouple wires for normal thermocouple 2010-11-22发布 2011-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替YS/T 377—1994《标准热电偶用铂10-铂偶丝》。 与1994版相比主要变化如下：采用IEC 584-1:1995 S型热电偶分度表；采用JB/T 6819.2术语；修改尺寸允差至-0.015mm；铂丝纯度提高至1.3922；调整热电动势与不均匀热电动势要求；延长通电退火时间至4h、6h；完善试验设备与方法；增加熔点、密度、电阻率等物理参数；按GB/T 18035修改牌号表示方法。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 起草单位：贵研铂业股份有限公司。 主要起草人：吴霏、张庆国、赵坚、邱红莲、朱武勋。 1 范围 本标准规定了标准热电偶用铂10-铂铑偶丝的产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与订货内容。 本标准适用于制造标准热电偶的铂10-铂铑偶丝（以下简称偶丝）。 2 规范性引用文件 GB/T 5977 电阻温度计用铂丝 3 要求 3.1 产品分类 偶丝名称、牌号、名义成分、代号及极性如下： 铂10合金丝：Pt90Rh，SP，正极； 铂丝：Pt，SN，负极。 标准热电偶用偶丝为标准级。 3.3 使用温度 推荐使用温度上限：长期1400℃，短期1500℃。 3.4 标记示例 产品标记格式：Pt90Rh—S—SP—标准—产品编号。 示例：Pt90Rh—S—SP—标准—2009-01偶丝。 3.5 物理参数 产品物理参数见附录A。 3.6 直径及允许偏差 偶丝直径允许偏差为-0.015mm，不圆度不超过允许偏差。 3.7 表面质量 表面应平滑光洁，无折叠、裂纹、毛刺、夹杂及分层，允许轻微划痕或暗色斑点。 3.8 铂丝纯度 铂丝纯度以电阻比R100/R0表示，不小于1.3922。 3.9 热电动势 标准热电偶在铜点1084.62℃、铝点660.323℃、锌点419.527℃，参考端0℃条件下，其热电动势应符合规定公式范围。 3.10 不均匀热电动势 整卷（盘）偶丝在规定温度下的不均匀热电动势应满足表4要求。 Pt90Rh为9μV，Pt为3μV。 3.11 稳定性 标准热电偶在铜点温度下，退火前后热电动势差：一等≤3μV，二等≤5μV。 4 试验方法 4.1 表面质量：目视检查。 4.2 直径：使用精度不低于0.001mm量具，在同一截面两个垂直方向测量。
