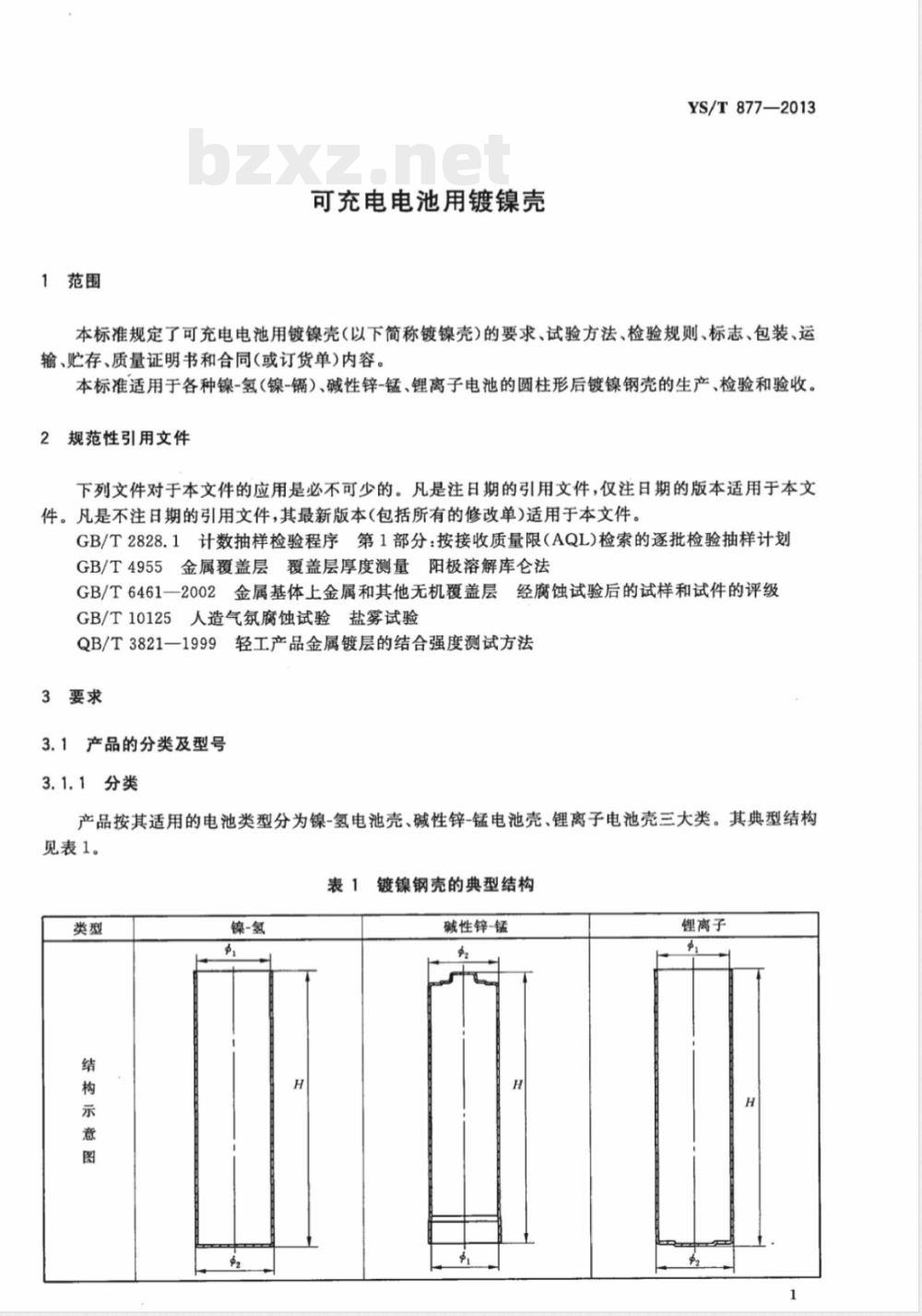

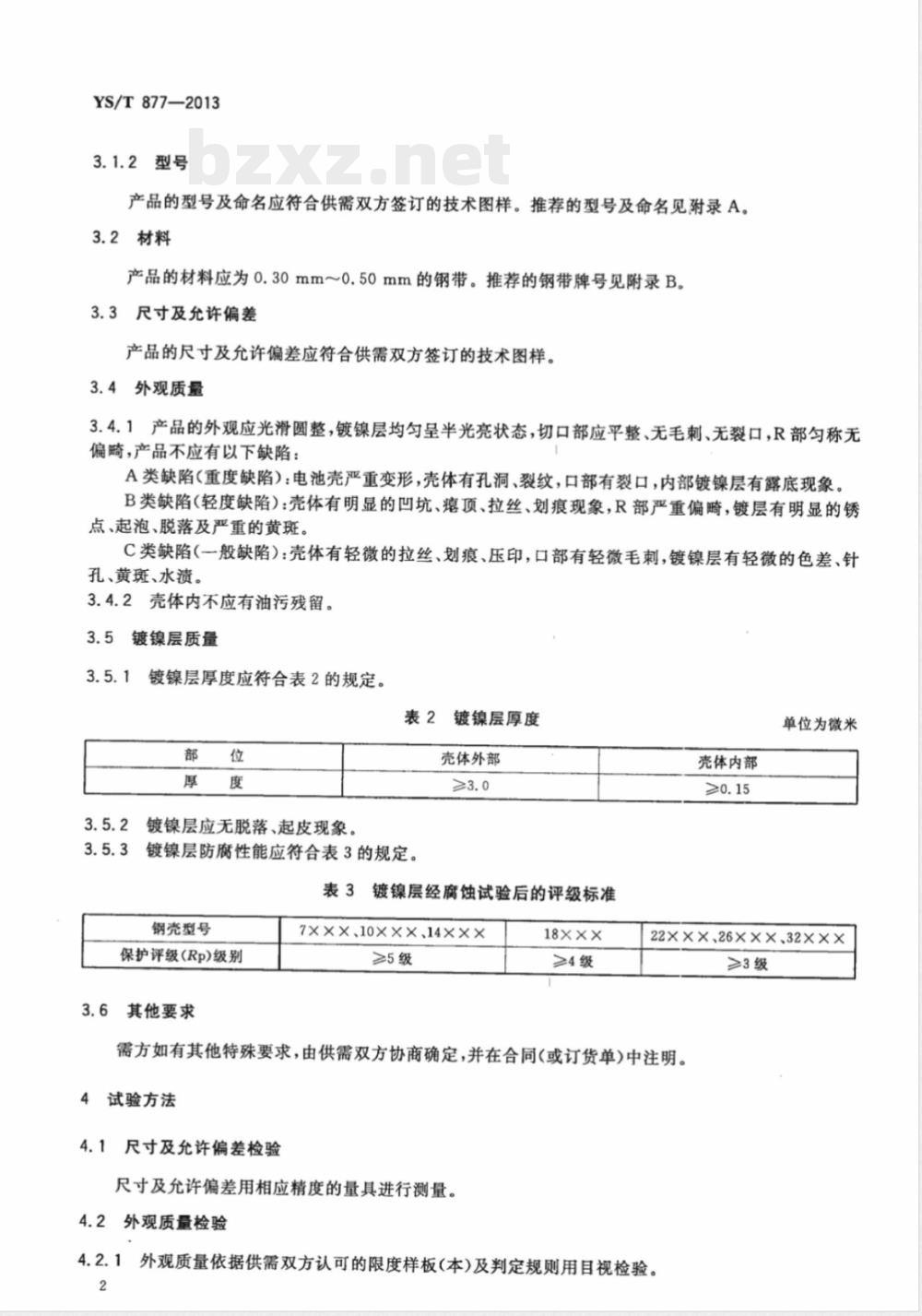

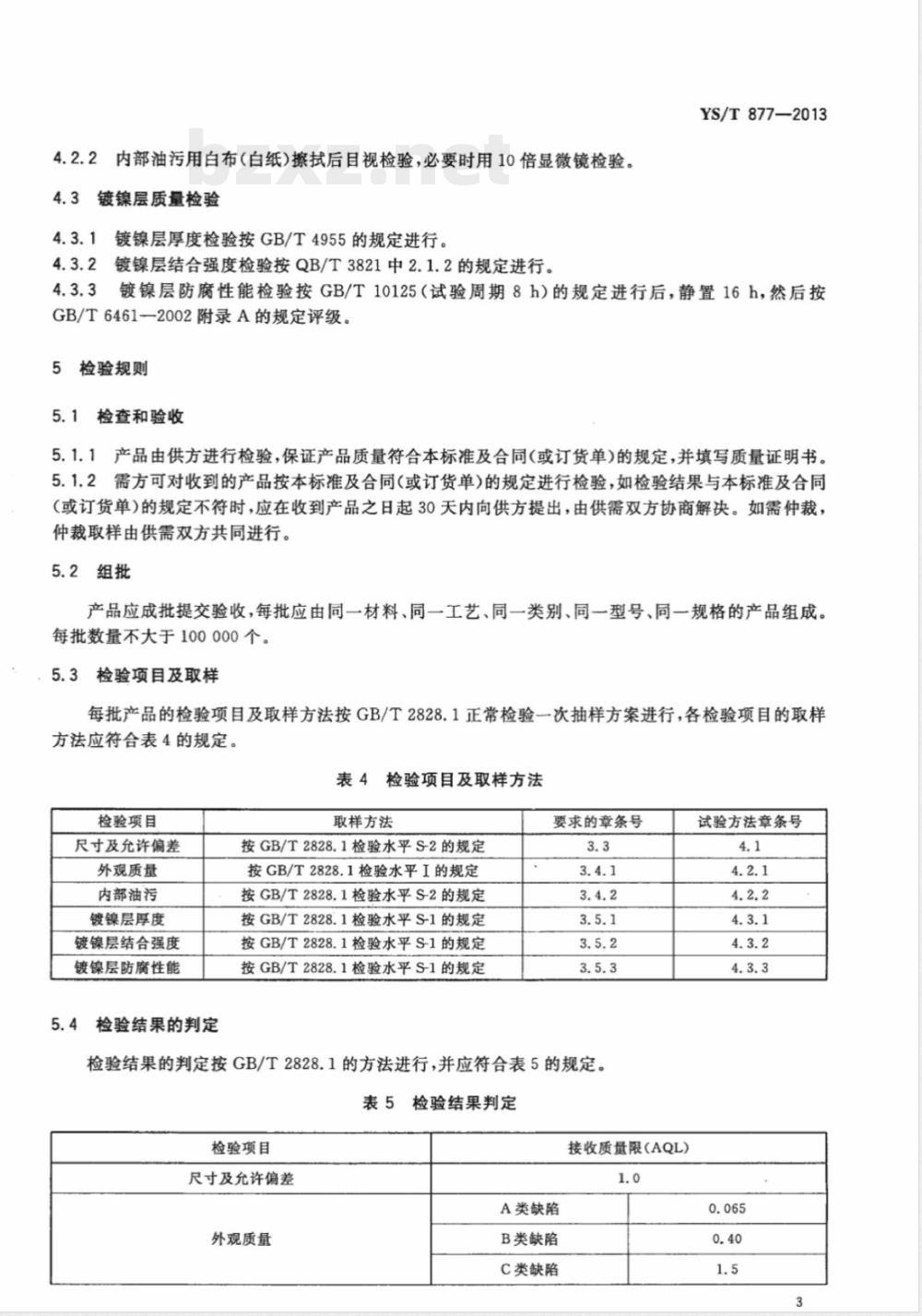

ICS 77.160 H70 YS 中华人民共和国有色金属行业标准 YS/T 877—2013 可充电电池用镀镍壳 Nickel-plated shell for rechargeable battery 发布：2013-05-02 实施：2013-09-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：无锡市金杨新型电源有限公司。 本标准主要起草人：杨建林、周勤勇、王锋、华子新、朱特。 1 范围 本标准规定了可充电电池用镀镍壳（以下简称镀镍壳）的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书以及合同（或订货单）内容。 本标准适用于镍-氢（镍-镉）、碱性锌-锰、锂离子电池等各种圆柱形电池用后镀镍钢壳的生产、检验和验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 4955 金属覆盖层 覆盖层厚度测量 阳极溶解库仑法 GB/T 6461—2002 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T 10125 人造气氛腐蚀试验 盐雾试验 QB/T 3821—1999 轻工产品金属镀层的结合强度测试方法 3 要求 3.1 产品的分类及型号 3.1.1 分类 产品按适用电池类型分为镍-氢电池壳、碱性锌-锰电池壳、锂离子电池壳三大类。 3.1.2 型号 产品型号及命名应符合供需双方签订的技术图样。 3.2 材料 产品材料为0.30mm～0.50mm钢带，推荐钢带牌号见附录B。 3.3 尺寸及允许偏差 产品尺寸及允许偏差应符合供需双方签订的技术图样。 3.4 外观质量 产品外观应光滑圆整，镀镍层均匀呈半光亮状态，切口应平整无毛刺、无裂口，R部应均匀无偏畸。 产品不应存在以下缺陷： A类缺陷（重度）：严重变形、孔洞、裂纹、口部裂口、内部镀层露底等； B类缺陷（轻度）：明显凹坑、拉丝、划痕、起泡、脱落及严重黄斑等； C类缺陷（一般）：轻微拉丝、划痕、压印、轻微毛刺、色差、针孔、水渍等。 壳体内部不应有油污残留。 3.5 镀镍层质量 镀镍层厚度应符合规定要求。 镀镍层应无脱落、起皮现象。 镀镍层防腐性能应符合相应评级标准。 3.6 其他要求 如有特殊要求，由供需双方协商确定并在合同中注明。 4 试验方法 4.1 尺寸检验 采用相应精度量具进行测量。 4.2 外观检验 外观质量采用目视法，必要时结合限度样板进行判定。 内部油污采用白布或白纸擦拭后目视检查，必要时用显微镜辅助检查。 4.3 镀镍层质量检验 镀层厚度按GB/T 4955进行。 结合强度按QB/T 3821规定进行。 防腐性能按GB/T 10125盐雾试验后按GB/T 6461进行评级。 5 检验规则 产品由供方检验并提供质量证明书。 需方可复检，如不符合要求，应在收到产品30日内提出异议，由双方协商解决，必要时进行仲裁检验。 产品应按批次检验，同批产品应具有相同材料、工艺、类别、型号及规格，每批数量不大于100000件。
