本标准规定了阳极铜的要求、试验方法、检验规则、标志、包装、运输、贮存和质量预报单以及订货单（或合同）内容等。本标准适用于火法精炼法生产的阳极铜，主要供电解精炼使用。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。
本标准负责起草单位:大冶有色金属有限责任公司、云南铜业股份有限公司、金隆铜业有限公司、中条山有色金属集团有限公司、浙江富冶集团有限公司、阳谷祥光铜业有限公司、白银有色集团股份有限公司。
本标准主要起草人:张泽林、王育兵、洪雄文、封亚辉、颜虹、何秀梅、廖家章、王耀庭、陈迎武、关甫江、王成国、吴志清、李敬忠、李承祖、张雨、周松林、胡忠东、胡新平、刘正鸣、王佑芳、余凡、李正。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T8170 数值修约规则与极限数值的表示和判定
YS/T521(所有部分) 粗铜化学分析方法

ICS77.150.30
中华人民共和国有色金属行业标准YS/T1083-2015
2015-04-30发布
Anodecopper
2015-10-01实施
中华人民共和国工业和信息化部发布
中华人民共和国有色金属
行业标准
YS/T1083—2015
中国标准出版社出版发行此内容来自标准下载网
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533发行中心：（010)51780238读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5
字数10千字
2015年9月第一次印刷
2015年9月第一版
书号：155066·2-29035
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107

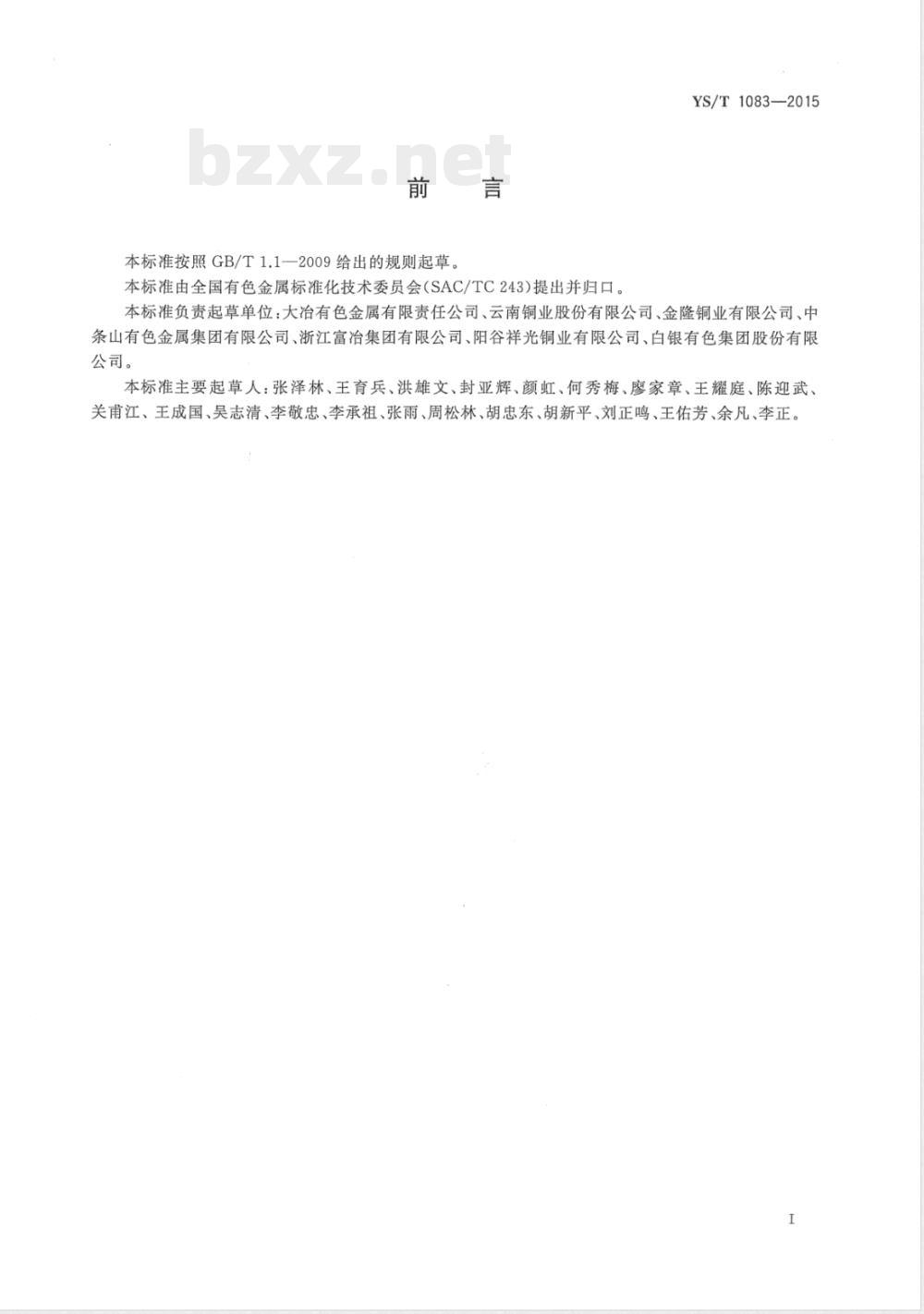

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。YS/T1083—2015
本标准负责起草单位：大冶有色金属有限责任公司、云南铜业股份有限公司、金隆铜业有限公司、中条山有色金属集团有限公司、浙江富冶集团有限公司、阳谷祥光铜业有限公司、白银有色集团股份有限公司。
本标准主要起草人：张泽林、王育兵、洪雄文、封亚辉、颜虹、何秀梅、廖家章、王耀庭、陈迎武、关甫江、王成国、吴志清、李敬忠、李承祖、张雨、周松林、胡忠东、胡新平、刘正鸣、王佑芳、余凡、李正。I
1范围
YS/T1083—2015
本标准规定了阳极铜的要求、试验方法、检验规则、标志、包装、运输、贮存和质量预报单以及订货单(或合同)内容等。
本标准适用于火法精炼法生产的阳极铜，主要供电解精炼使用。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定YS/T521（所有部分）粗铜化学分析方法3要求
产品分类
阳极铜按化学成分分为
化学成分
级品、
3.2.1阳极铜化学成分应符合表1的规定表1
一级品
二级品
三级品
铜含量
99.20≤Cu<99.50
98.80≤Cu<99.20
98.50Cu<98.80
阳极铜化学成分
化学成分（质量分数)/%
杂质含量，不大于
供需双方如对阳极铜化学成分有特殊要求时，由供需双方协商并在合同中注明。3.3物理规格
阳极铜外形尺寸及重量应满足需方电解生产工艺要求，具体指标由供需双方在订货单（或合同）3.3.1
中约定。
3.3.2同规格阳极铜单块重量偏差应控制在土5kg范围内。3.3.3单块阳极铜应厚薄均匀，垂直度高。板面弯曲度应≤5mm，平面度公差≤5mm主要控制爬坡或底部荡边）。
YS/T1083-2015

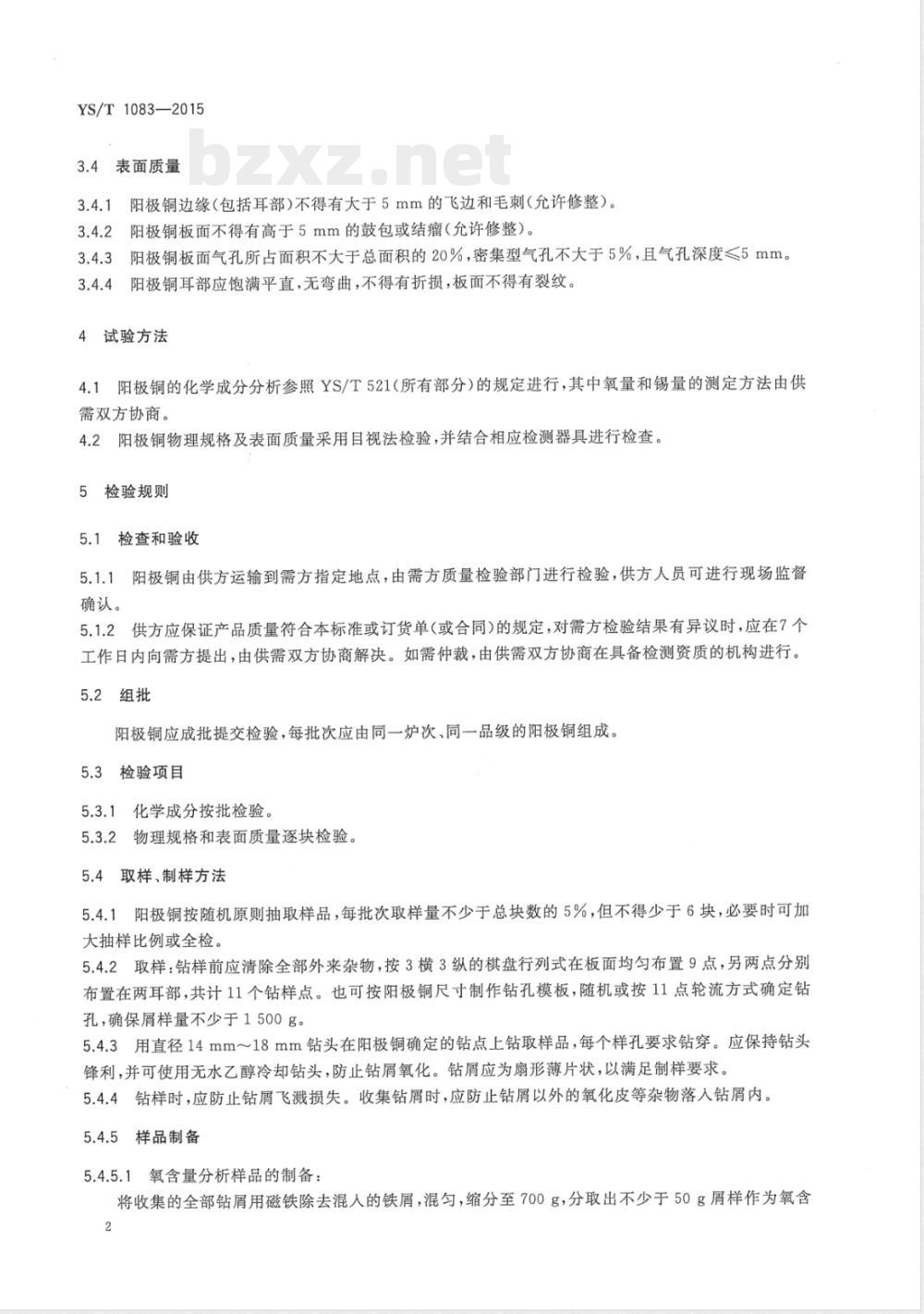

3.4表面质量
3.4.1阳极铜边缘（包括耳部）不得有大于5mm的飞边和毛刺（允许修整）。3.4.2阳极铜板面不得有高于5mm的鼓包或结瘤（允许修整）。3.4.3阳极铜板面气孔所占面积不大于总面积的20%，密集型气孔不大于5%，且气孔深度≤5mm。3.4.4阳极铜耳部应饱满平直，无弯曲，不得有折损，板面不得有裂纹。4试验方法
4.1阳极铜的化学成分分析参照YS/T521（所有部分）的规定进行，其中氧量和锡量的测定方法由供需双方协商。
4.2阳极铜物理规格及表面质量采用目视法检验，并结合相应检测器具进行检查。5检验规则
5.1检查和验收
5.1.1阳极铜由供方运输到需方指定地点，由需方质量检验部门进行检验，供方人员可进行现场监督确认。
5.1.2供方应保证产品质量符合本标准或订货单（或合同）的规定，对需方检验结果有异议时，应在7个工作日内向需方提出，由供需双方协商解决。如需仲裁，由供需双方协商在具备检测资质的机构进行。5.2组批
阳极铜应成批提交检验，每批次应由同一炉次、同一品级的阳极铜组成。5.3检验项目
5.3.1化学成分按批检验。
5.3.2物理规格和表面质量逐块检验。5.4取样、制样方法
5.4.1阳极铜按随机原则抽取样品，每批次取样量不少于总块数的5%，但不得少于6块，必要时可加大抽样比例或全检。
5.4.2取样：钻样前应清除全部外来杂物，按3横3纵的棋盘行列式在板面均匀布置9点，另两点分别布置在两耳部，共计11个钻样点。也可按阳极铜尺寸制作钻孔模板，随机或按11点轮流方式确定钻孔，确保屑样量不少于1500g。
5.4.3用直径14mm～18mm钻头在阳极铜确定的钻点上钻取样品，每个样孔要求钻穿。应保持钻头锋利，并可使用无水乙醇冷却钻头，防止钻屑氧化。钻屑应为扇形薄片状，以满足制样要求。5.4.4钻样时，应防止钻屑飞溅损失。收集钻屑时，应防止钻屑以外的氧化皮等杂物落入钻屑内。5.4.5样品制备
5.4.5.1氧含量分析样品的制备：将收集的全部钻屑用磁铁除去混人的铁屑，混匀，缩分至700g，分取出不少于50g屑样作为氧含2
量分析样品，剩余样品用作品质分析。5.4.5.2分析样品的制备：
YS/T1083—2015
将5.4.5.1分析样品加工破碎至全量通过2mm标准筛，再用0.45mm标准筛筛分，筛上、筛下样品分别称重、缩分，各取四分之一，取出的筛上、筛下样品分别按四分法进行缩分，组合成4份样品，每组分样品不少于150g，随即用铝箔袋封存。5.4.5.3所得4份样品，供方、需方、仲裁、备用各一份，仲裁样品保留90d。5.5检验结果判定
化学成分检验结果的数值修约和判定，按GB/T8170的规定进行。5.5.2化学成分与本标准不符时，该批次阳极铜判为不合格。5.5.3
物理规格、表面质量与本标准不符时，按块判为不合格。6标志、包装、运输、贮存和质量预报单6
6.1标志
每块阳极铜应在耳部标明生产厂家名称、批号（炉号)等。6.2包装
阳极铜以裸板供货，如需包装，由供需双方协调确定。6.3
运输和贮存
阳极铜在运输和贮存过程中应加盖蓬布，以防雨雪。6.3.1
阳极铜在运输和贮存过程中，应防止损坏和污染。6.3.3单车出现不同炉次阳极铜时，供方在检验前应提前向需方说明，同时阳极铜实物应分区域摆放，并有相应的区分标识。
质量预报单
每一交货批，供方应提供质量预报单，其上注明：供方企业名称；
b）产品名称；
c）品级；铜及杂质含量范围；
d）净重；
e）批次及件数；
f）出厂日期；
g）本标准编号。
7订货单(或合同)内容
本标准所列材料的订货单(或合同)应包括下列内容：a）产品名称；
YS/T1083—2015
品级；
数量；
铜及杂质含量的特殊要求；
尺寸及单块重量要求；
包装要求；
执行标准编号；
其他。
YS/T1083-2015
打印日期：2016年6月29日M004
版权专有侵权必究
书号：155066·2-29035
定价：
1080 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
