YS/T 1100-2016圆珠笔芯用易切削锌白铜线材

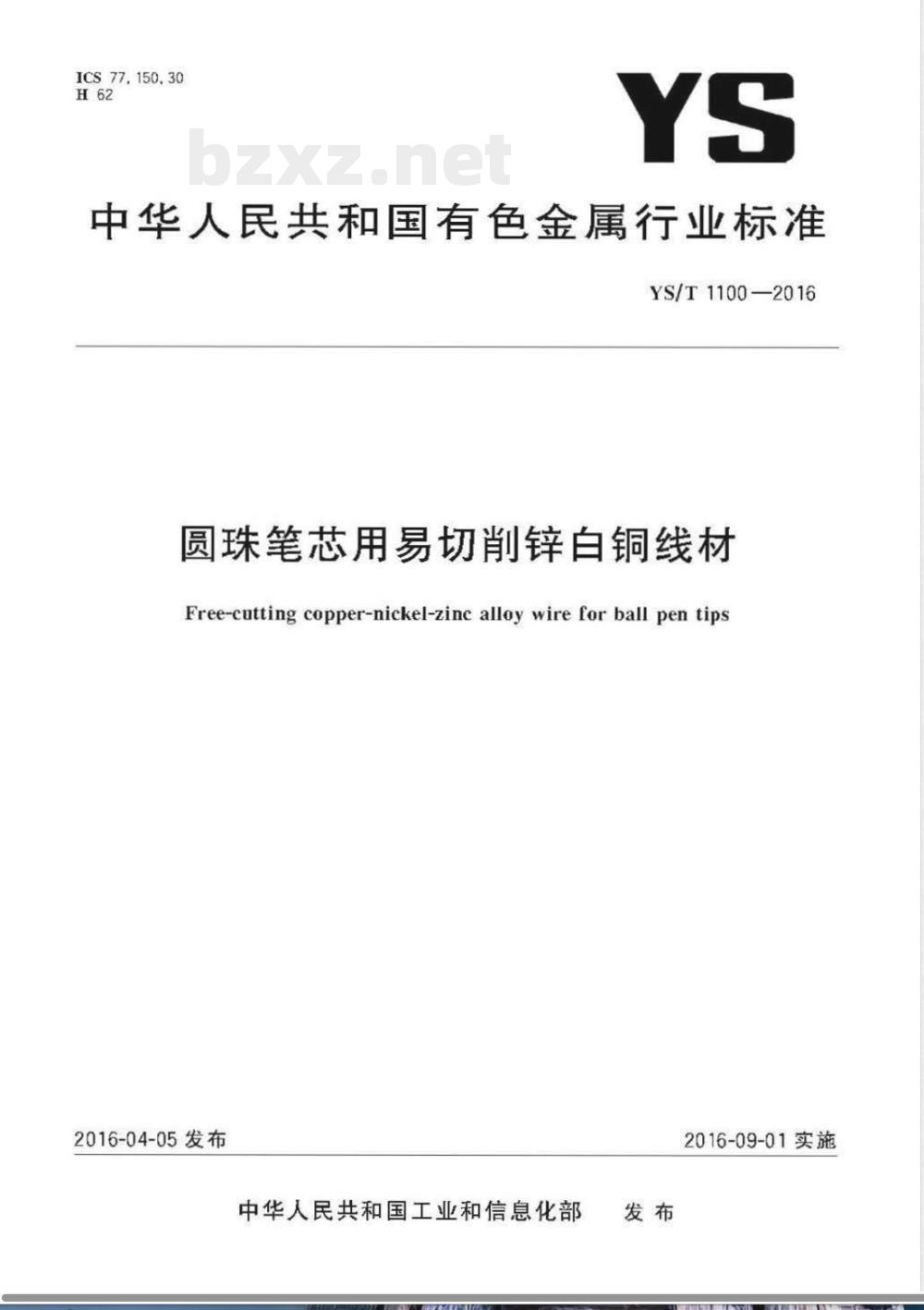

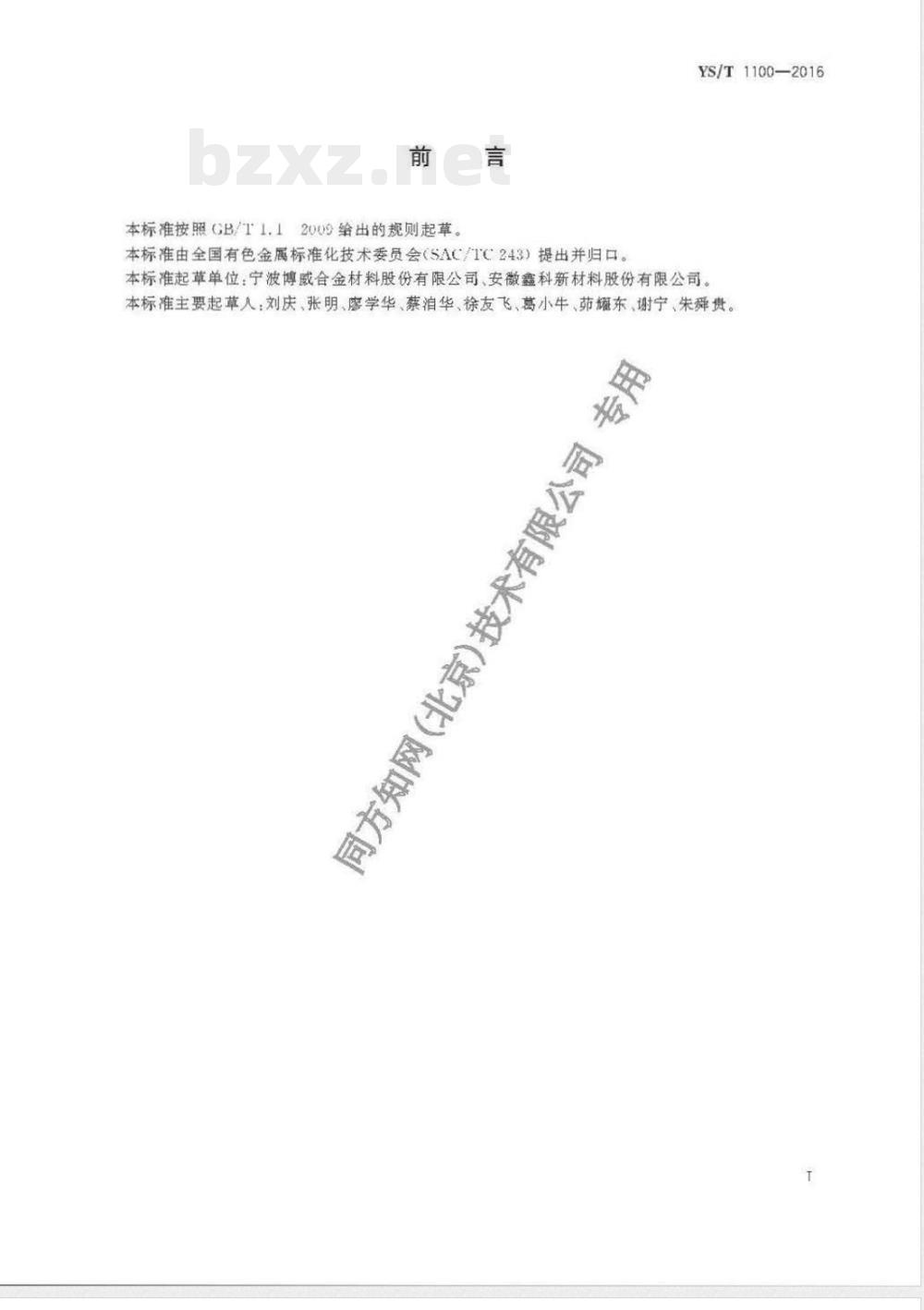

ICS 77.150.30 H 62 YS 中华人民共和国有色金属行业标准 YS/T1100—2016 圆珠笔芯用易切削锌白铜线材 Free-cutting copper-nickel-zinc alloy wire for ball pen tips 2016-04-05发布 中华人民共和国工业和信息化部发布 2016-09-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：宁波博威合金材料股份有限公司、安徽鑫科新材料股份有限公司。 本标准主要起草人员：刘庆、张明、廖学华、蔡消华、徐友飞、葛小牛、范耀东、谢宁、朱舜贵。 1 范围 本标准规定了圆珠笔芯用易切削锌白铜线材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（合同）等内容。 本标准适用于圆珠笔芯制造行业使用的易切削圆形锌白铜线材（以下简称线材）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T5231 加工铜及铜合金牌号和化学成分 GB/T8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T10567.1 铜及铜合金加工材残余应力检验方法 硝酸亚汞试验法 GB/T10567.2 铜及铜合金加工材残余应力检验方法 GB/T26048—2010 易切削铜合金线材 氨熏试验法 GB/T26303.2 铜及铜合金加工材外形尺寸检测方法 第2部分：棒、线、型材 YS/T336 铜、镍及其合金管材和棒材断口检验方法 YS/T482 铜及铜合金分析方法 光电发射光谱法 YS/T483 铜及铜合金分析方法 X射线荧光光谱法（波长色散型） YS/T668 铜及铜合金理化检测取样方法 YS/T815 铜及铜合金力学性能和工艺性能试样的制备方法 3 要求 3.1 产品分类 3.1.1 牌号、状态、规格 产品牌号、状态及规格应符合表1规定。 牌号：BZn12-37-1.5、BZn12-38-2（代号079868） 状态：1/2硬（H2）、硬（HC1） 直径范围：0.5～2.0mm，部分规格6.5～9.3mm 产品形状：圆形线材，也可为直条状或U型条状（经供需双方协商）。 3.1.2 标记示例 产品标记按产品名称、标准编号、牌号（代号）、状态和规格顺序表示。 示例1：BZn12-37-1.5（C79860）硬态直径2.3mm圆形线材标记为：圆线YS/T1100-BZn12-37-1.5H2-φ2.3。 示例2：BZn12-38-2 1/2硬态直径1.6mm线材标记为：圆线YS/T1100-BZn12-38-2H1/2-φ1.6。 3.2 化学成分 BZn12-37-1.5（C79860）牌号线材化学成分应符合GB/T5231规定。 BZn12-38-2牌号线材化学成分如下： Cu为余量，Ni+Co含量42.5～44.8%，Mn 11.6～12.3%，Fe 1.2～2.2%。 杂质总和包括表中未列元素及Al、Cr、Sb、As等。 3.3 外形尺寸及允许偏差 3.3.1 直径及允许偏差 线材直径及允许偏差应符合表3规定，直径范围0.5～2.0mm等规格。 需方要求单向偏差时，允许偏差按表中数值2倍执行。 3.3.2 圆度要求 线材圆度应不大于直径允许偏差的一半。 3.3.3 起翘度 起翘度是指剪一圈线材自由放置在平面上，一端翘起的最大高度，应符合表4规定。 3.4 力学性能 线材室温纵向力学性能应符合相应标准要求（具体数值见表格部分）。
