YS/T 1111-2016磁极线圈用铜型材

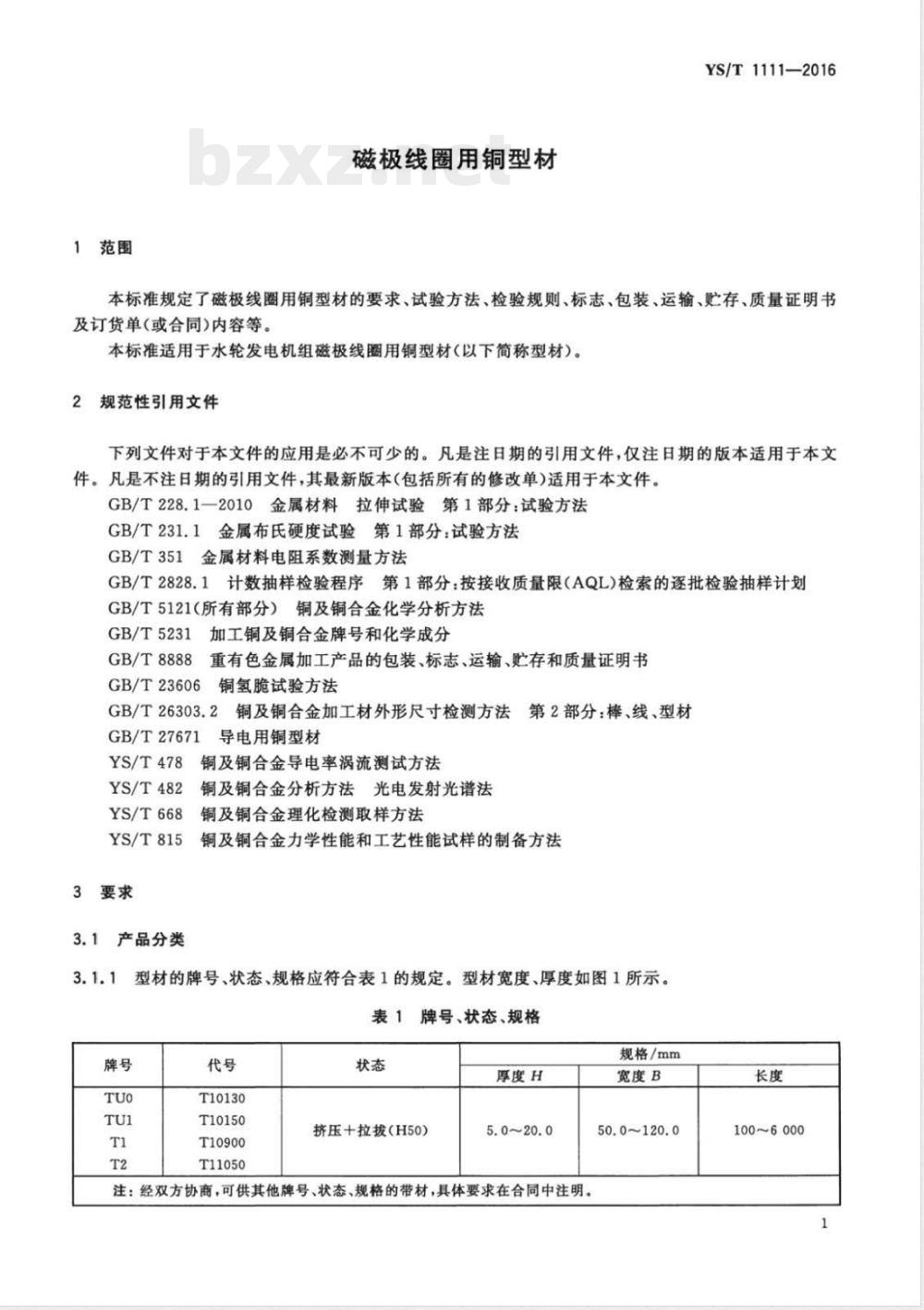

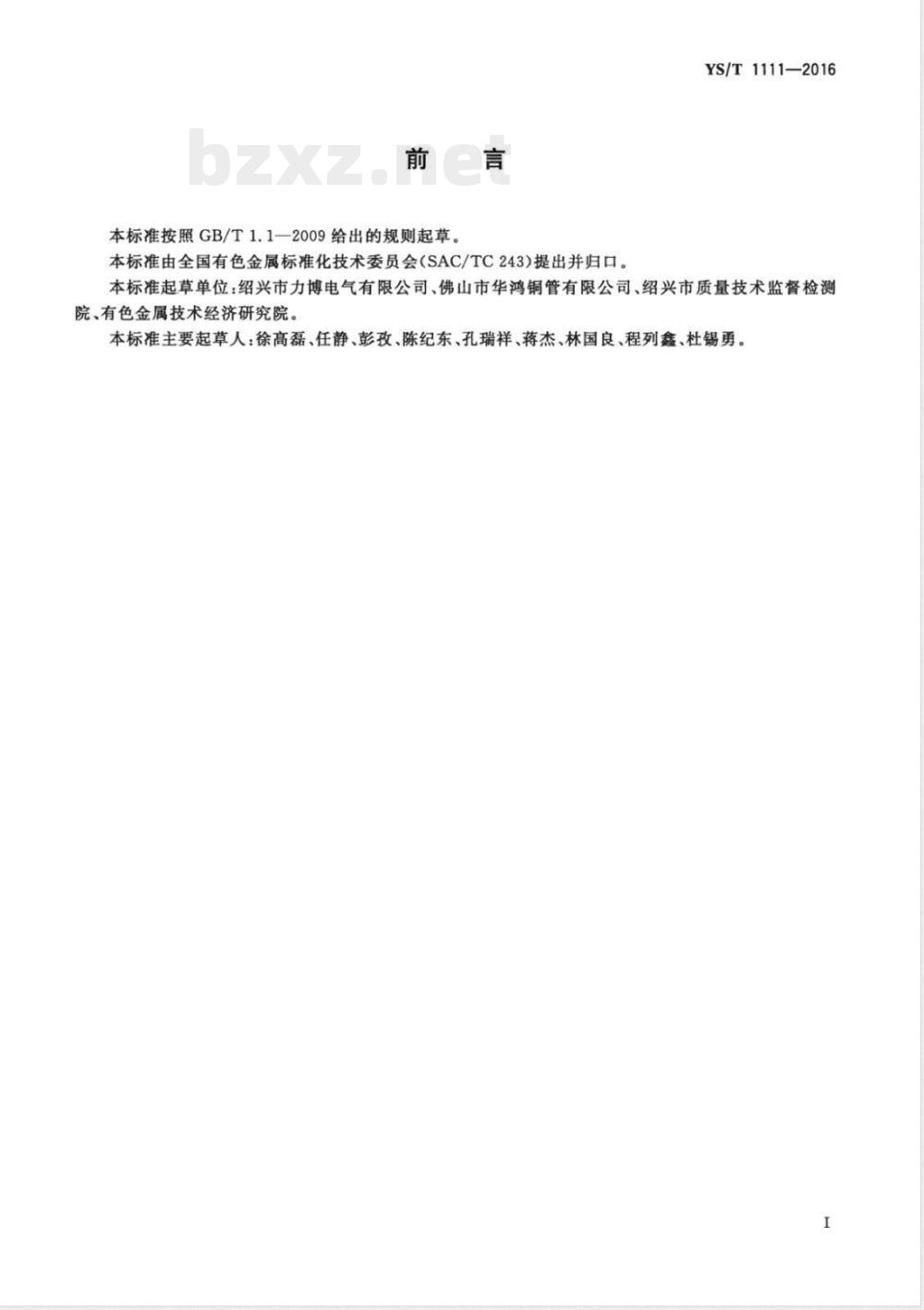

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T1111—2016 磁极线圈用铜型材 Copper profiles for pole coil 2016-07-11发布 2017-01-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：绍兴市力博电气有限公司、佛山市华鸿铜管有限公司、绍兴市质量技术监督检测院、有色金属技术经济研究院。 本标准主要起草人：徐高磊、任静、彭孜、陈纪东、孔瑞祥、蒋杰、林国良、程列鑫、杜锡勇。 1 范围 本标准规定了磁极线圈用铜型材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容等。 本标准适用于水轮发电机组磁极线圈用铜型材（以下简称型材）。 2 规范性引用文件 GB/T228.1—2010 金属材料拉伸试验 第1部分：试验方法 GB/T231.1 金属布氏硬度试验 第1部分：试验方法 GB/T351 金属材料电阻系数测量方法 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T5231 加工铜及铜合金牌号和化学成分 GB/T8888 重有色金属加工产品包装、标志、运输、贮存和质量证明书 GB/T23606 铜氢脆试验方法 GB/T26303.2 外形尺寸检测方法（棒、线、型材） GB/T27671 导电用铜型材 YS/T478 铜及铜合金导电率涡流测试方法 YS/T482 铜及铜合金分析方法 光电发射光谱法 YS/T668 铜及铜合金理化检测取样方法 YS/T815 铜及铜合金力学性能和工艺性能试样制备方法 3 产品要求 3.1 产品分类 3.1.1 型材的牌号、状态、规格应符合表1规定，型材宽度与厚度如图1所示。 常用牌号包括TUO、TU1、T1、T2等，对应代号T10130、T10150、T10900、T11050等。 状态为挤压+拉拔（H50）。 规格范围：厚度5.0~20.0mm，宽度50.0~120.0mm，长度100~6000mm。 图1 磁极线圈用铜型材示意：H为厚度，B为宽度。 3.1.2 产品标记 产品标记按产品名称、标准编号、牌号、状态和规格顺序表示。 示例： TUO（T10130）材料，状态H50，厚度9.0mm，宽度85mm的型材标记为： 型材YS/T1111-TUO H50-9.0×85 或 型材YS/T1111-T10130 H50-9.0×85。 3.2 化学成分 型材各牌号化学成分应符合GB/T5231规定。 3.3 外形尺寸及允许偏差 3.3.1 厚度及允许偏差：5.0~10.0mm为±0.05mm；10.0~20.0mm为±0.10mm。 单向偏差时为表中数值的2倍。 3.3.2 宽度及允许偏差：50.0~75.0mm为±0.25mm；>75.0mm为±0.3%B。 单向偏差为2倍。 3.3.3 圆角半径允许偏差：5mm以下为±10%（最小±0.1mm），大于5mm为±8%（最小±0.1mm）。 3.3.4 型材两端应锯切修整，长度及偏差按规定执行。 3.3.5 扭拧度每米不大于0.5mm。 3.4 形位公差 3.4.1 平面度每米不大于1mm。 3.4.2 直度每米不大于0.5mm。 3.5 力学性能 室温力学性能应符合规定，TUO、TU1、T1、T2在H50状态下抗拉强度Rm≥250MPa。
