YS/T 1112-2016精密模具材料用铜合金棒材

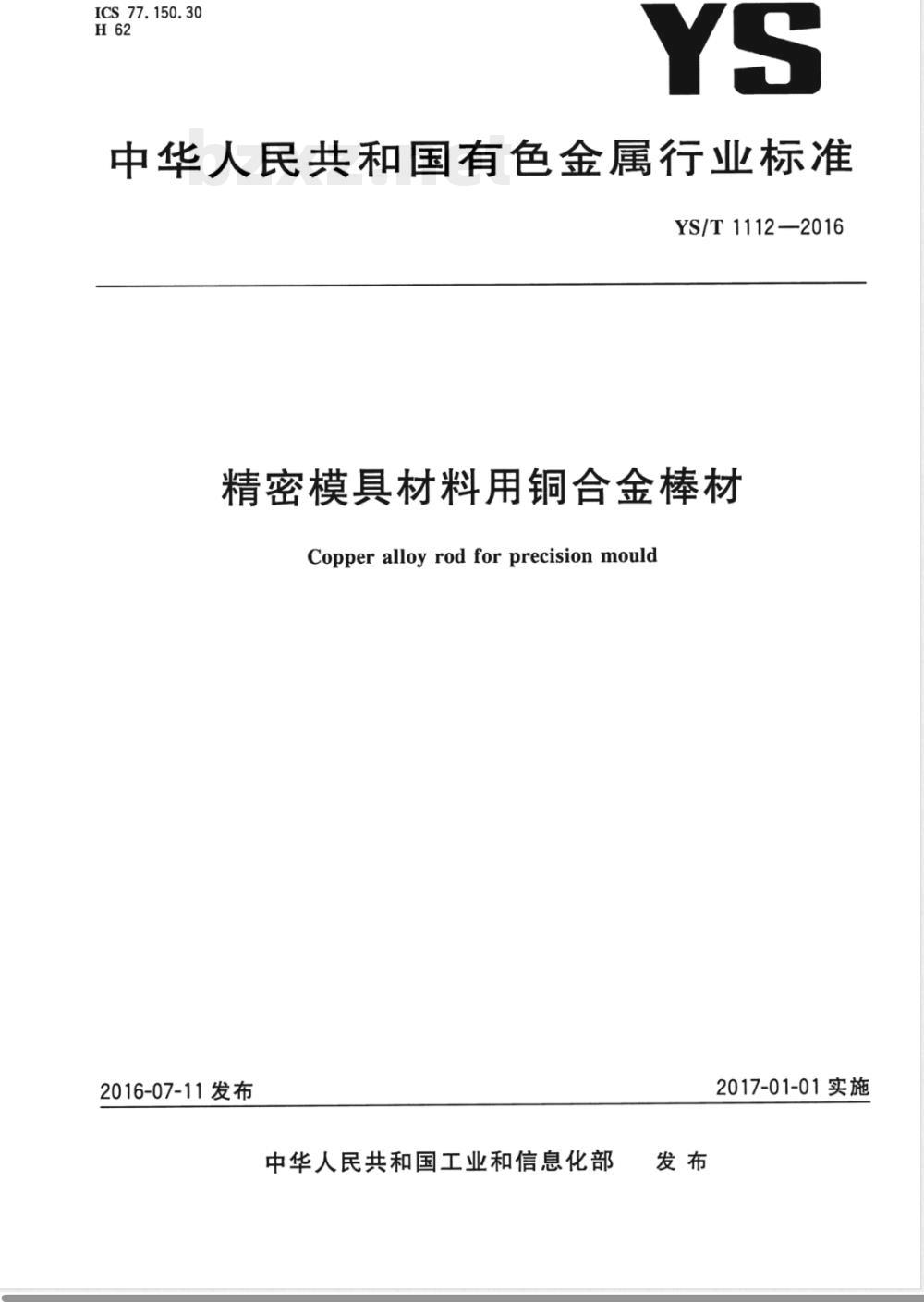

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T1112—2016 精密模具材料用铜合金棒材 Copper alloy rod for precision mould 2016-07-11发布 2017-01-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：江苏包罗铜材集团海门江滨永久铜管有限公司、安徽鑫科新材料股份有限公司、有色金属技术经济研究院。 本标准主要起草人员：张成、王艳杰、汤玉英、王秀琴、陈中英、葛小牛、耀东、王禹发、谢宁。 1 范围 本标准规定了精密模具用铜合金棒材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于精密模具用铜合金圆形、方形、六角形棒材（以下简称棒材）。 2 规范性引用文件 GB/T228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T231.1 金属材料布氏硬度试验 GB/T351 金属材料电阻系数测量方法 GB/T2828.1 计数抽样检验程序 GB/T3310 铜合金棒材超声波探伤方法 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T5231 加工铜及铜合金牌号和化学成分 GB/T8888 重有色金属加工产品包装、标志、运输、贮存和质量证明书 GB/T10567.1 残余应力检验方法 汞盐试验法 GB/T26303.2 外形尺寸检测方法（棒、线、型材） YS/T336 断口检验方法 YS/T478 导电率涡流测试方法 YS/T482 铜及铜合金分析方法 光电发射光谱法 YS/T668 理化检测取样方法 YS/T815 力学性能和工艺性能试样制备方法 3 产品分类 3.1 产品分类 3.1.1 牌号、状态、规格 铜合金棒材的牌号、状态和规格应符合表1规定。 常用牌号包括：TBe0.6-2.5、TBe0.4-1.8、TBe0.2-1.8、TNi2.4-0.6-0.5、TCr1-0.15、QAl11-3、QAl13-4、QAl14-3、QAl10-5-3、QAl10-6-5、BSi7-2-1等。 产品种类包括圆棒、方棒、六角棒。 状态包括：固溶热处理+冷加工+沉淀热处理、热锻空冷、热挤压、拉拔+应力消除、淬火硬化+调质退火等。 规格范围示例： 圆棒直径约10~75mm或10~120mm； 方棒对边距约10~120mm； 六角棒对边距约5~80mm或10~120mm。 3.1.2 标记示例 产品标记按产品名称、标准编号、牌号、状态和规格顺序表示。 示例： 用QAl11-3（C62400）制造，状态M30，直径25mm、长度2500mm圆棒标记为：圆形棒YS/T1112-QAl11-3M30-Φ25×2500。 用TNi2.4-0.6-0.5（C18000）制造，状态TH04，对边距20mm方棒按相同规则标记。
