YS/T 299-2010人造金红石

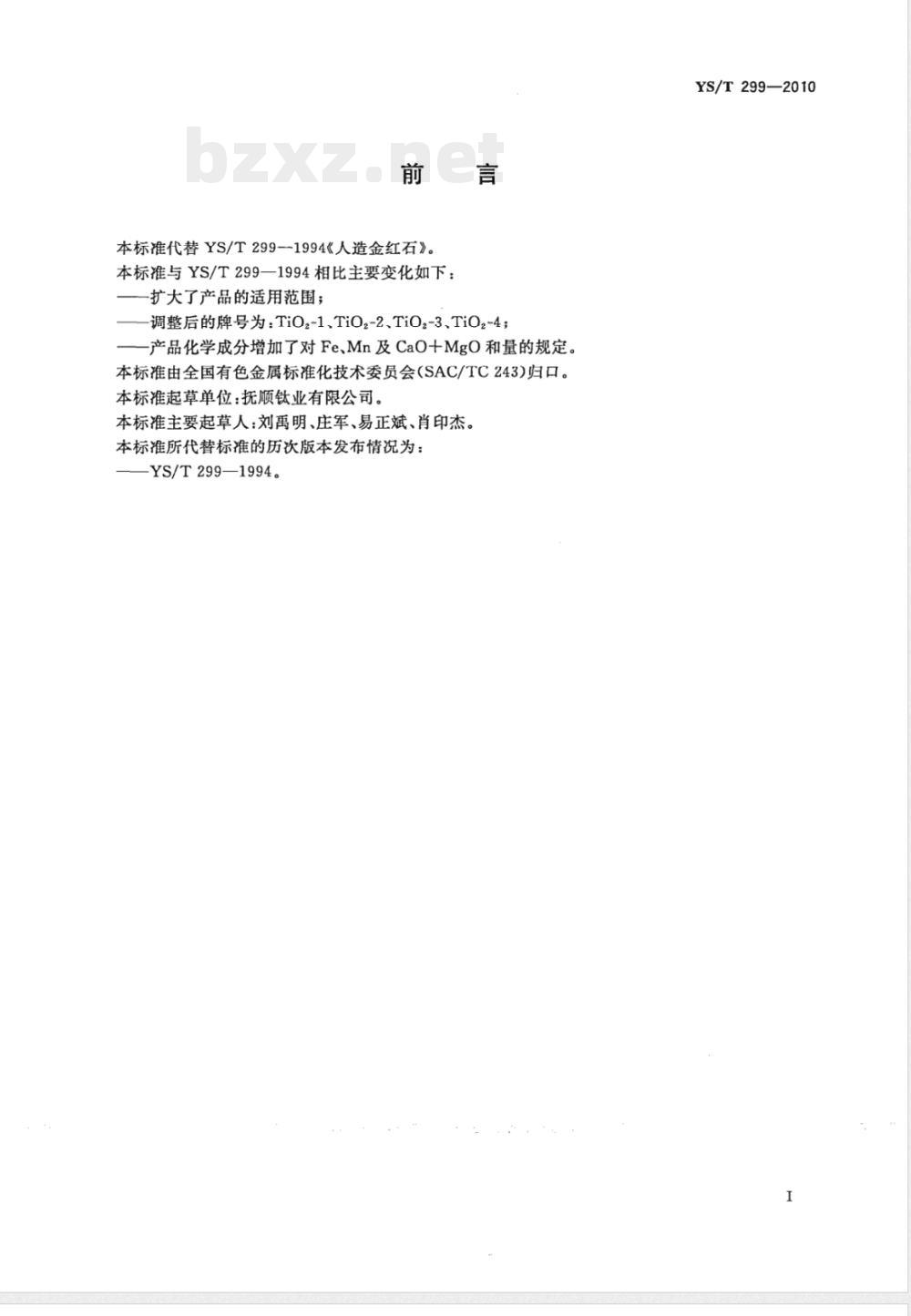

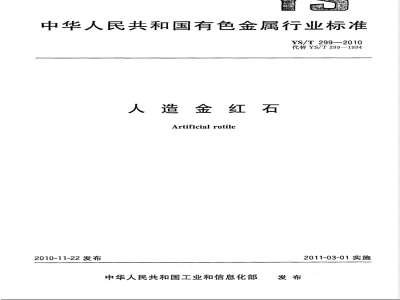

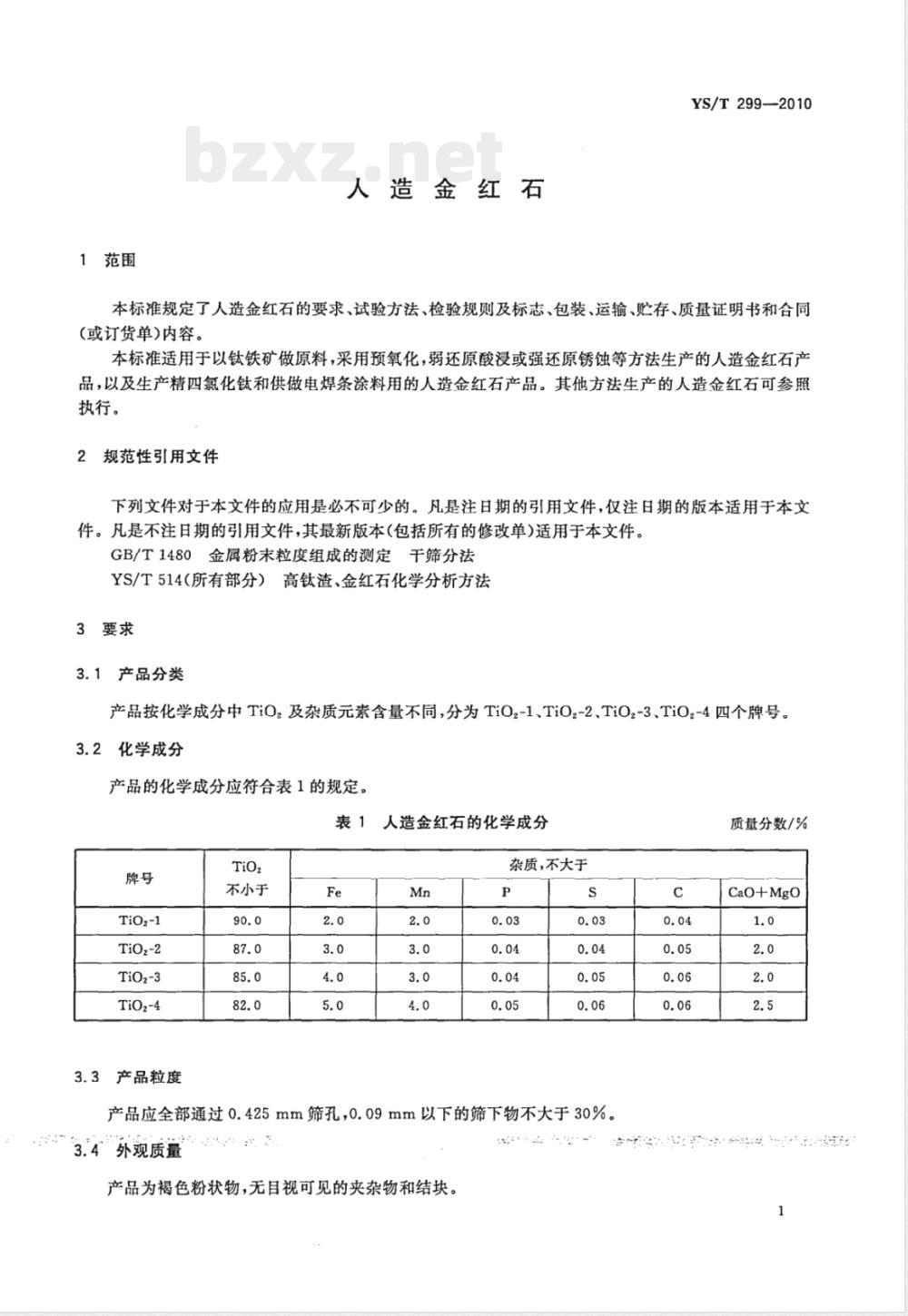

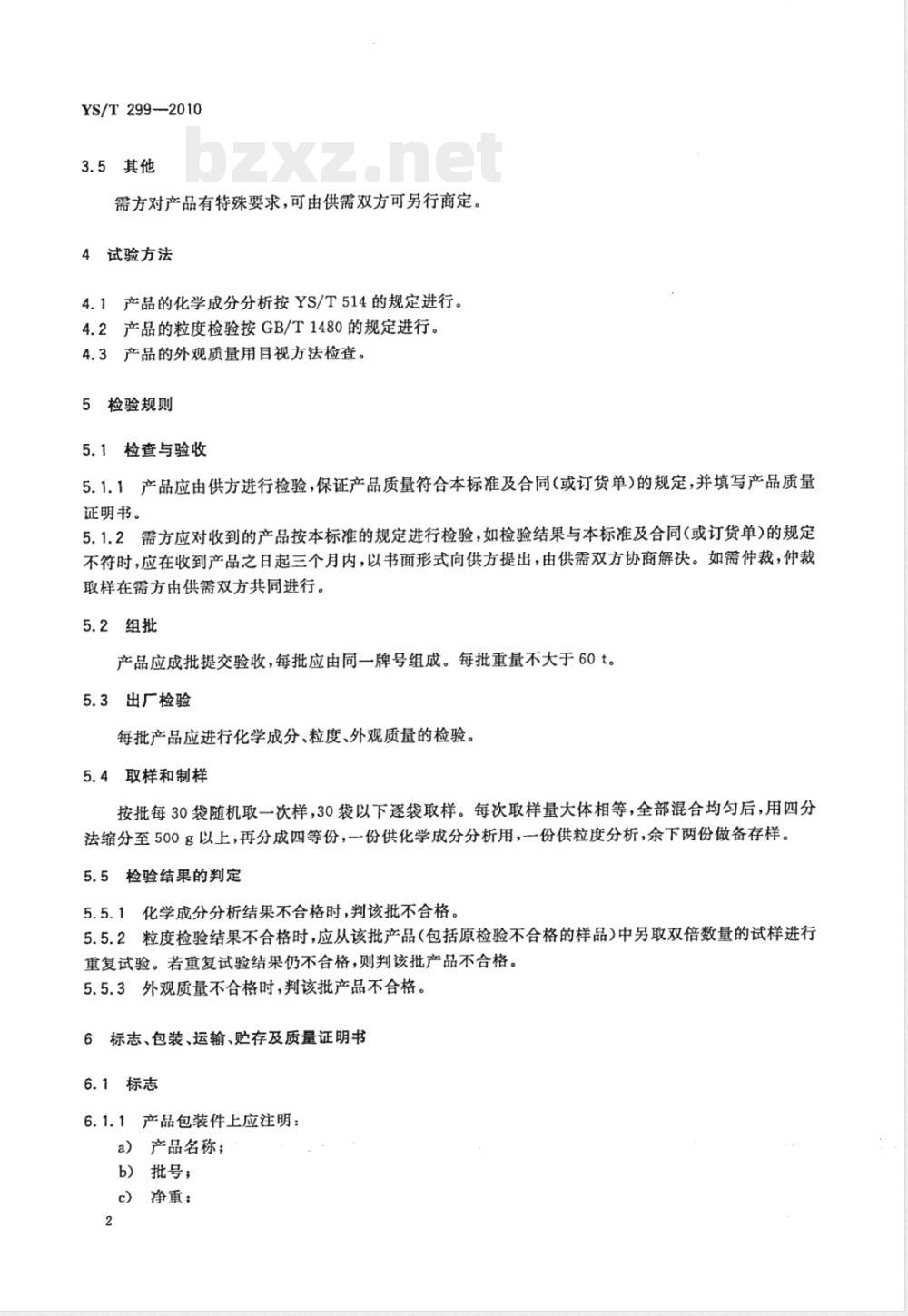

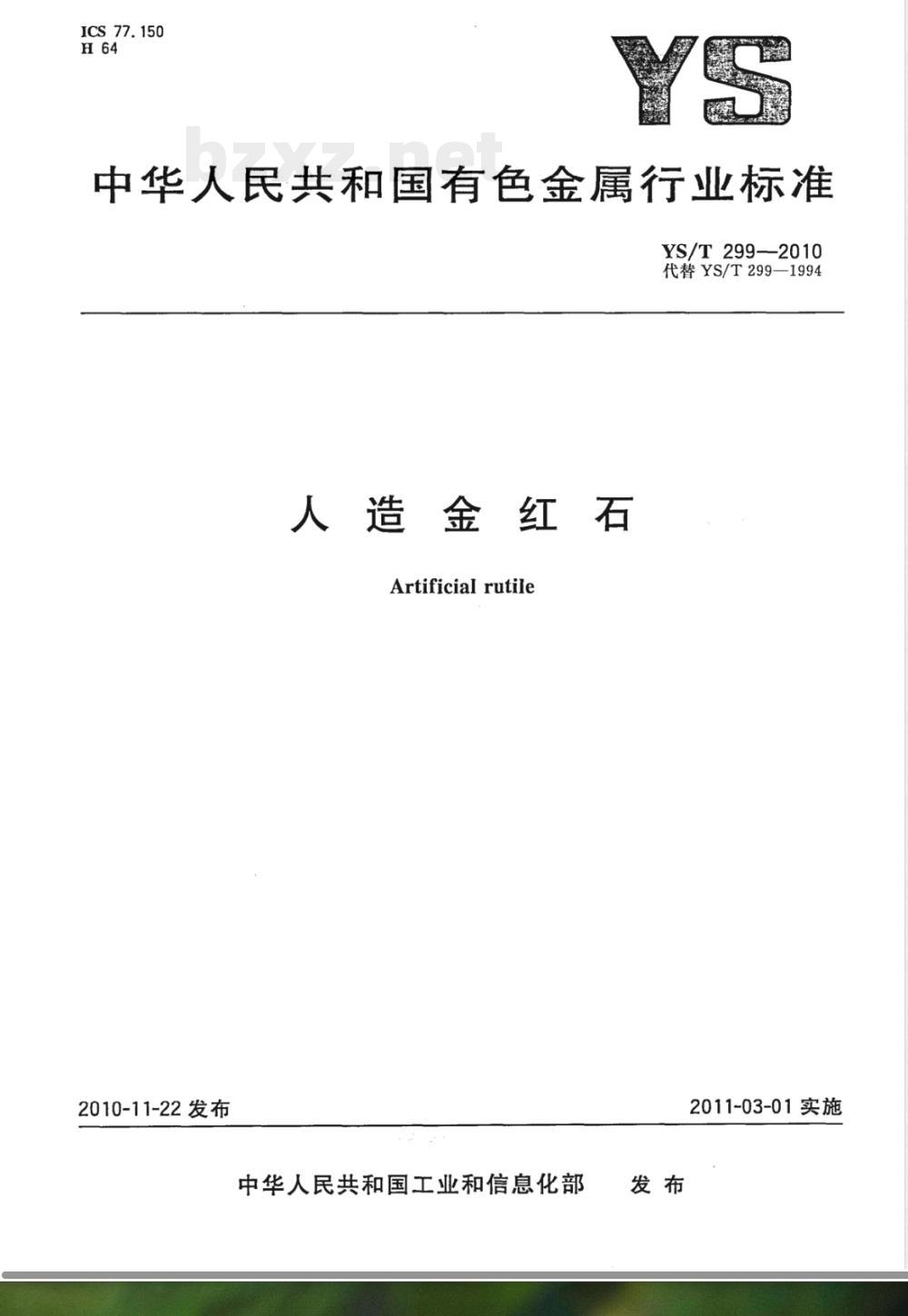

ICS 77.150 H64 中华人民共和国有色金属行业标准 YS/T299-2010 人造金红石 Artificial rutile 2010-11-22发布 中华人民共和国工业和信息化部发布 2011-03-01实施 前言 本标准代替 YS/T299-1994《人造金红石》。与原标准相比主要变化包括：扩大产品适用范围；调整牌号为 TiO2-1、TiO2-2、TiO2-3、TiO2-4；增加Fe、Mn及CaO+MgO等杂质控制要求。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：抚顺钛业有限公司。 本标准主要起草人：刘禹明、庄军、易正斌、肖印杰。 1 范围 本标准规定了人造金红石的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于以钛铁矿为原料，经预氧化、弱还原酸浸或强还原锈蚀等工艺生产的人造金红石产品，也适用于生产精四氯化钛及电焊条涂料用产品，其他工艺生产的产品可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1480 金属粉末粒度组成的测定 干筛分法 YS/T 514（所有部分）高钛渣、金红石化学分析方法 3 要求 3.1 产品分类 产品按TiO2及杂质含量分为四个牌号：TiO2-1、TiO2-2、TiO2-3、TiO2-4。 3.2 化学成分 产品化学成分应符合表1规定： TiO2-1：TiO2≥90.0%，Fe≤2.0%，Mn≤2.0%，P≤0.03%，S≤0.03%，C≤0.04%，CaO+MgO≤1.0% TiO2-2：TiO2≥87.0%，Fe≤3.0%，Mn≤3.0%，P≤0.04%，S≤0.04%，C≤0.05%，CaO+MgO≤2.0% TiO2-3：TiO2≥85.0%，Fe≤4.0%，Mn≤3.0%，P≤0.04%，S≤0.05%，C≤0.06%，CaO+MgO≤2.0% TiO2-4：TiO2≥82.0%，Fe≤5.0%，Mn≤4.0%，P≤0.05%，S≤0.06%，C≤0.06%，CaO+MgO≤2.5% 3.3 产品粒度 产品应全部通过0.425mm筛孔，0.09mm以下筛下物不大于30%。 3.4 外观质量 产品为褐色粉状物，无目视可见夹杂物及结块。 3.5 其他要求 如需方对产品有特殊要求，由供需双方协商确定。 4 试验方法 4.1 化学成分按 YS/T514 规定方法进行分析。 4.2 粒度按 GB/T1480 规定方法检验。 4.3 外观质量采用目视检查。 5 检验规则 5.1 检查与验收 产品由供方检验并保证符合标准及合同要求，并提供质量证明书。 需方如检验结果不符合要求，应在三个月内书面提出，由双方协商解决；必要时可进行仲裁取样。 5.2 组批 产品按同一牌号组成批次，每批重量不大于60吨。 5.3 检验项目 每批产品应检验化学成分、粒度及外观质量。 5.4 取样 按每30袋随机取样一次，30袋以下逐袋取样，混合后缩分至500g以上，再分为四份用于检验与留样。 5.5 判定规则 化学成分不合格则整批不合格；粒度不合格可复检一次；外观不合格则整批不合格。 6 标志、包装、运输、贮存及质量证明书 产品包装应标明产品名称、批号、净重及供方信息，并注明防潮标志。 包装采用双层结构，内层乳胶袋，外层麻袋，每袋25kg或50kg，密封运输贮存不得受潮。 每批产品应附质量证明书，注明供方信息、产品名称、牌号、批号及净重。
